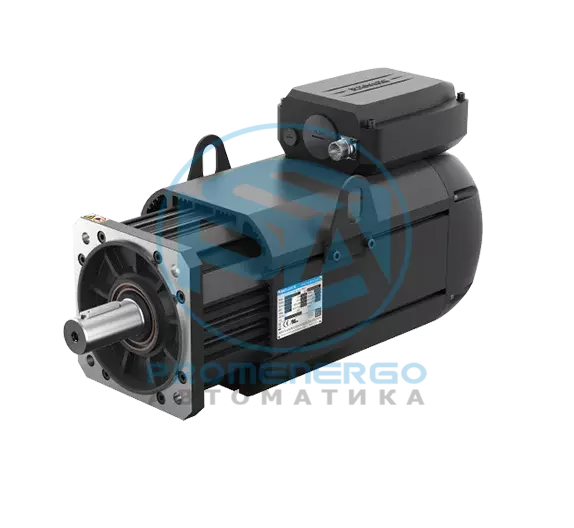

Inovance MEG20-13D22CD-A3A1F-K-INT
Двигатели с воздушным охлаждением серии MEG20/MEG23 представляют собой новое поколение трехфазных синхронных двигателей с постоянными магнитами для гидравлических сервоплатформ. В основном они используются в литьевых машинах, гидравлических прессах и профильных экструдерах. Двигатели доступны в трех вариантах по скорости: 1700 об/мин, 2000 об/мин и 2200 об/мин, с мощностью от 8,0 кВт до 78,6 кВт и крутящим моментом от 40 Н·м до 357 Н·м. Двигатели оснащены независимым вентилятором для воздушного охлаждения. Обмотка статора имеет встроенный PT1000 для температурной защиты. Ротор имеет встроенную конструкцию, которая значительно повышает устойчивость двигателя к размагничиванию. Эти двигатели предлагаются вместе с приводами серии ES680, образуя высокопроизводительную, высокоэффективную и малошумную приводную систему.
Технические характеристики
| Электрические характеристики: Номинальная мощность (кВт) | 13.4 |
|---|---|
| Электрические характеристики: Номинальный крутящий момент (Н·м) | 58 |
| Электрические характеристики: Номинальная скорость (об/мин) | 2200 |
| Электрические характеристики: Макс. скорость (об/мин) | 3000 |
| Электрические характеристики: Номинальная частота (Гц) | - |
| Электрические характеристики: Макс. крутящий момент (Н·м) | 146.7 |
| Электрические характеристики: Класс напряжения (В) | 380 |
| Электрические характеристики: Сертификация | CE UL/cUL |
| Электрические характеристики: Номинальный КПД (%) | 92.3 |
| Электрические характеристики: Номинальный ток (А) | 21.6 |
| Электрические характеристики: Напряжение питания (В постоянного тока) +/- 10 %. | 48 |
| Электрические характеристики: С тормозом/без тормоза | - |
| Электрические характеристики: Макс. ток (А) | - |
| Электрические характеристики: Многократная перегрузка | - |
| Электрические характеристики: Момент инерции ротора (кг·см?) | 90 |
| Электрические характеристики: Коэффициент крутящего момента (Н·м/А) | - |
| Электрические характеристики: Количество полюсов двигателя | - |
| Электрические характеристики: Фазовое сопротивление при 20 ? (мОм). | - |
| Электрические характеристики: Стандартная конфигурация тепловой защиты. | - |
| Электрические характеристики: Постоянный крутящий момент при 20 ? (Н·м/А) | - |
| Электрические характеристики: Разрешение энкодера | - |
| Электрические характеристики: Температурный коэффициент обратной ЭДС (В/об/мин) | - |
| Электрические характеристики: Крутящий момент (Н·м) | - |
| Электрические характеристики: Ток опрокидывания (А) | - |
| Механические характеристики: Класс изоляции | - |
| Механические характеристики: Способ охлаждения | - |
| Механические характеристики: Степень защиты | - |
| Механические характеристики: Способ подключения | - |
| Механические характеристики: Способ установки | - |
| Механические характеристики: Макс. радиальная вибрация | 68 |
| Механические характеристики: Макс. осевая вибрация | 24.6 |
| Механические характеристики: Сопротивление изоляции | 8 |
| Механические характеристики: Напряжение изоляции | 4.9 |
| Механические характеристики: Тип вентилятора | 11.1 |
| Механические характеристики: Мощность вентилятора (Вт) | - |
| Механические характеристики: Напряжение вентилятора (В) | 2.9 |
| Механические характеристики: Частота вентилятора (Гц) | - |
| Механические характеристики: Количество полюсов двигателя (2p) | Ф |
| Механические характеристики: встроенный предел PTC | Вентиляторное охлаждение |
| Механические характеристики: сопротивление KTY при температуре от 10 ? до 30 ?. | IP54 |
| Механические характеристики: Режим подключения обмоток | - |
| Механические характеристики: сопротивление KTY при 10?~30?. | - |
| Механические характеристики: Способ подключения обмотки | Да |
| Механические характеристики: Метод возбуждения | Постоянный магнит |
| Окружающая среда: Температура окружающей среды | ИМ B35/ИМ В1 |
| Окружающая среда: Влажность окружающей среды | Пиковое ускорение 50 м/с2, продолжительность 30 мс |
| Окружающая среда: Температура хранения. | - |
| Окружающая среда: влажность при хранении. | 500 В постоянного тока, выше 50 МОм |
| Окружающая среда: номинальная высота (м) | 180 В переменного тока в течение 1 минуты (класс 380 В) |
| Окружающая среда: снижение номинальных характеристик в зависимости от высоты | Однофазный центробежный вентилятор с конденсаторным питанием |
| Окружающая среда: снижение номинальных характеристик в зависимости от температуры окружающей среды | 48/55 |
| Окружающая среда: Температура окружающей среды | от ?20? до +40? (незамороженный) |
| Окружающая среда: Влажность окружающей среды | От 20% до 90% относительной влажности (без конденсации) |
| Окружающая среда: Температура хранения. | от ?20? до +60? (незамороженный) |
| Окружающая среда: влажность при хранении. | От 20% до 90% относительной влажности (без конденсации) |
| Окружающая среда: номинальная высота (м) | <1000 м |
| Окружающая среда: снижение номинальных характеристик в зависимости от высоты | <1000 м, необходимо снижение номинальных характеристик для высоты более 1000 м. |
| Окружающая среда: снижение номинальных характеристик в зависимости от температуры окружающей среды | - |
| Размеры и вес: Монтажный фланец (мм) | 207-253 |
| Размеры и вес: Диаметр вала (мм) | 50/60 |
| Размеры и вес: Удлинитель вала (мм) | 8 |
| Размеры и вес: Вес (кг) | - |
| Размеры и вес: Монтажный фланец (мм) | 200 |
| Размеры и вес: Диаметр вала (мм) | 42ч6 |
| Размеры и вес: Удлинитель вала (мм) | 82+/-0.5 |
| Размеры и вес: Вес (кг) | 56 |
