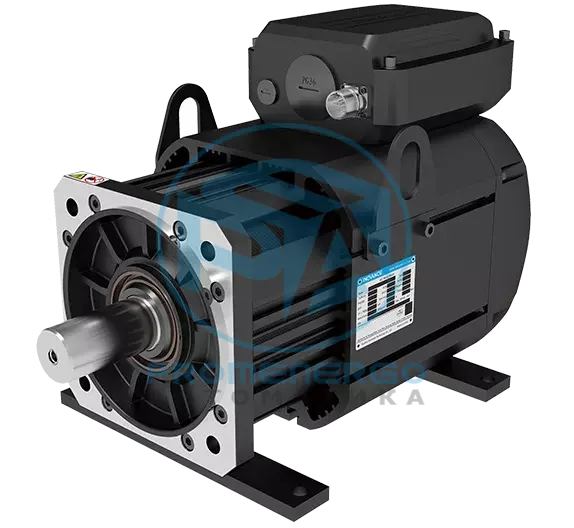

Inovance МВ21-26E37D10CD-A3A1F-INT
Низковольтный трехфазный серводвигатель с постоянными магнитами серии MV21 представляет собой высокоэффективный двигатель, разработанный для общей промышленности. Он отличается элегантным дизайном, передовыми энергосберегающими технологиями, высокой надежностью и высокой точностью управления. Его стандартная конфигурация включает монтажный фланец и ножки для удовлетворения различных требований к установке. Это удобный выбор с компактной и легкой конструкцией.
Технические характеристики
| Электрические характеристики: Номинальная мощность (кВт) | 37 |
|---|---|
| Электрические характеристики: Номинальный крутящий момент (Н·м) | 353 |
| Электрические характеристики: Номинальная скорость (об/мин) | 1000 |
| Электрические характеристики: Макс. скорость (об/мин) | 1200 |
| Электрические характеристики: Номинальная частота (Гц) | 66.7 |
| Электрические характеристики: Макс. крутящий момент (Н·м) | 515 |
| Электрические характеристики: Класс напряжения (В) | 380 В |
| Электрические характеристики: Сертификация | CE |
| Электрические характеристики: Номинальный КПД (%) | 94 |
| Электрические характеристики: Номинальный ток (А) | 70 |
| Электрические характеристики: Напряжение питания (В постоянного тока) +/- 10 %. | - |
| Электрические характеристики: С тормозом/без тормоза | Нет |
| Электрические характеристики: Макс. ток (А) | 116 |
| Электрические характеристики: Многократная перегрузка | 1.2 |
| Электрические характеристики: Момент инерции ротора (кг·см?) | 509 |
| Электрические характеристики: Коэффициент крутящего момента (Н·м/А) | 5 |
| Электрические характеристики: Стандартная конфигурация тепловой защиты. | ПТ1000 |
| Электрические характеристики: Постоянный крутящий момент при 20 ? (Н·м/А) | 5.13 |
| Электрические характеристики: Разрешение энкодера | 23-битный |
| Электрические характеристики: Крутящий момент (Н·м) | 424.02 |
| Электрические характеристики: Ток опрокидывания (А) | 84 |
| Механические характеристики: Класс изоляции | Ф |
| Механические характеристики: Способ охлаждения | ИК 416 |
| Механические характеристики: Степень защиты | IP54 |
| Механические характеристики: Способ подключения | - |
| Механические характеристики: Способ установки | ИМ B35/ИМ В1 |
| Механические характеристики: Макс. радиальная вибрация | - |
| Механические характеристики: Макс. осевая вибрация | - |
| Механические характеристики: Сопротивление изоляции | - |
| Механические характеристики: Напряжение изоляции | - |
| Механические характеристики: Тип вентилятора | Однофазный центробежный вентилятор с конденсаторным питанием |
| Механические характеристики: Мощность вентилятора (Вт) | 121/148 |
| Механические характеристики: Напряжение вентилятора (В) | 207-253 |
| Механические характеристики: Частота вентилятора (Гц) | 50/60 |
| Механические характеристики: Количество полюсов двигателя (2p) | 4 |
| Механические характеристики: встроенный предел PTC | - |
| Механические характеристики: сопротивление KTY при температуре от 10 ? до 30 ?. | - |
| Механические характеристики: Режим подключения обмоток | - |
| Окружающая среда: Температура окружающей среды | от ?20? до +40? (незамороженный) |
| Окружающая среда: Влажность окружающей среды | От 20% до 90% относительной влажности (без конденсации) |
| Окружающая среда: Температура хранения. | от ?20? до +60? (незамороженный) |
| Окружающая среда: влажность при хранении. | От 20% до 90% относительной влажности (без конденсации) |
| Окружающая среда: номинальная высота (м) | <1000 м |
| Окружающая среда: снижение номинальных характеристик в зависимости от высоты | <1000 м (необходимо снижение номинальных характеристик для высоты более 1000 м) |
| Окружающая среда: снижение номинальных характеристик в зависимости от температуры окружающей среды | - |
| Размеры и вес: Монтажный фланец (мм) | 250 |
| Размеры и вес: Диаметр вала (мм) | 60 |
| Размеры и вес: Удлинитель вала (мм) | 140 |
| Размеры и вес: Вес (кг) | 175.4 |
