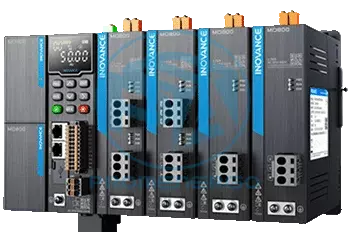

Inovance MD800-1-2T1R7S-INT
Стандартный привод переменного тока серии MD800 (многоприводная система) представляет собой новое поколение стандартных многоприводных продуктов, предназначенных для применения в многоприводных приложениях на рынке малой мощности традиционной OEM-индустрии. Они широко используются в таких отраслях, как полиграфия, упаковка, деревообрабатывающие станки, продукты питания и напитки, логистика и хранение, печать и крашение текстиля, вентиляторы и насосы.
Технические характеристики
| Общие характеристики: Класс напряжения (В) | трехфазный переменный ток от 200 до 240 В |
|---|---|
| Общие характеристики: Мощность (кВт) | 0.2 |
| Общие характеристики: Входной ток (А) | 2.1 |
| Общие характеристики: Выходной ток (А) | 1.7 |
| Общие характеристики: Размеры (мм) | 64,5 (Ш) x 182 (В) x 181,7 (Г) (со съемными клеммами) 49,5 (Ш) x 182 (В) x 160 (Г) (без съемных клемм) |
| Функция: Режим управления | Асинхронный двигатель: V/f, SVC Синхронный двигатель: SVC, PMVVC |
| Функция: Максимальная выходная частота | 599 Гц |
| Функция безопасности | СТО SIL3 |
| Функция: Синхронный двигатель | ? |
| Функция: Асинхронный двигатель | ? |
| Функция: Реактивный двигатель | ? |
| Функция: контроль натяжения | ? |
| Функция положения | ? |
| Функция: Синхронизация скорости | ? |
| Функция: синхронизация положения | ? |
| Функция: Распределение нагрузки | ? |
| Функция: контроль падения | ? |
| Функция: Датчик температуры двигателя | ? |
| Функция: преодоление провала мощности | ? |
| Функция: Электромагнитное замыкание | ? |
| Функция торможения | ? |
| Функция: Полный замкнутый контур | ? |
| Функция: Программирование | ? |
| Функция: Независимый источник питания 24 В. | ? |
| Производительность: двух/четырехквадрантный привод переменного тока | Двухквадрантный |
| Производительность: точность стабильности скорости | В/ф: +/-1,0% СВК: +/-0,5% |
| Производительность: точность управления крутящим моментом | СВК: +/-5% |
| Производительность: пусковой крутящий момент | SVC: 0,5 Гц/200 % |
| Производительность: перегрузочная способность | 1 час при 115% номинальной нагрузки, 60 с при 150 % номинальной нагрузки, 2 с для 178 % номинальной нагрузки |
| Производительность: несущая частота | V/f: от 0,8 до 15 кГц; SVC: от 2 кГц до 7 кГц; Несущая частота регулируется автоматически в зависимости от температуры радиатора. |
| Конфигурация интерфейса: DI | ? |
| Конфигурация интерфейса: HDI | ? |
| Конфигурация интерфейса: ДЕЛАТЬ | ? |
| Конфигурация интерфейса: HDO | ? |
| Конфигурация интерфейса: DI/DO | ? |
| Конфигурация интерфейса: реле | ? |
| Конфигурация интерфейса: AI | ? |
| Конфигурация интерфейса: АО | ? |
| Конфигурация интерфейса: выход +24 В | ? |
| Конфигурация интерфейса: выход +10 В | ? |
| Конфигурация интерфейса: Тормозной блок (B) | ? |
| Конфигурация интерфейса: положительные и отрицательные клеммы шины. | ? |
| Конфигурация интерфейса: реактор постоянного тока (-T) | ? |
| Конфигурация интерфейса: Шкаф распределения вспомогательного питания (A) | ? |
| Конфигурация интерфейса: выходной дроссель переменного тока (-L) | ? |
| Конфигурация интерфейса: количество слотов расширения | ? |
| Тип связи: EtherCAT | Сторона блока питания |
| Тип связи: Ethernet/IP | Сторона блока питания |
| Тип связи: PROFINET | Сторона блока питания |
| Тип связи: PROFIBUS DP | ? |
| Тип связи: Modbus TCP | ? |
| Тип связи: Modbus ASCII | ? |
| Тип связи: Modbus-RTU | Встроенный интерфейс в блоке питания |
| Тип связи: CANopen | Встроенный интерфейс в блоке питания |
| Тип связи: CANlink | Встроенный интерфейс в блоке питания |
| Тип энкодера: энкодер ABZ | ? |
| Тип кодера: Резольвер | ? |
| Тип кодера: 23-битный кодер Inovance | ? |
| Тип энкодера: Sin-Cos энкодер | ? |
| Тип кодера: кодер SSI | ? |
| Плата расширения ввода-вывода | Сторона блока питания |
| Программируемая карта (поддерживается только для моделей выше 4T) | ? |
| Расположение карты расширения | ? |
| Другие аксессуары (Локальная панель управления не поддерживает внешнее подключение. Если требуется внешнее подключение, выберите внешнюю панель управления.): Внешняя панель управления с ЖК-дисплеем. | ? |
| Другие аксессуары (Локальная панель управления не поддерживает внешнее подключение. Если требуется внешнее подключение, выберите внешнюю панель управления.): Монтажный кронштейн внешней панели управления с ЖК-дисплеем. | ? |
| Другие аксессуары (Локальная панель управления не поддерживает внешнее подключение. Если требуется внешнее подключение, выберите внешнюю панель управления.): Внешняя светодиодная панель управления. | ? |
| Другие аксессуары (Локальная панель управления не поддерживает внешнее подключение. Если требуется внешнее подключение, выберите внешнюю панель управления.): Монтажный кронштейн внешней светодиодной панели управления. | ? |
| Другие аксессуары (Локальная панель управления не поддерживает внешнее подключение. Если требуется внешнее подключение, выберите внешнюю панель управления.): Кабель для подключения внешней панели управления. | ? |
| Другие аксессуары (Локальная панель управления не поддерживает внешнее подключение. Если требуется внешнее подключение, выберите внешнюю панель управления.): Монтажный кронштейн со сквозным отверстием. | ? |
| Другие аксессуары (Локальная панель управления не поддерживает внешнее подключение. Если требуется внешнее подключение, выберите внешнюю панель управления.): Кронштейн экрана ЭМС | Кронштейн экрана ЭМС для приводного устройства MD800-PBJ50M-W1 |
| Другие аксессуары (Локальная панель управления не поддерживает внешнее подключение. Если требуется внешнее подключение, выберите внешнюю панель управления.): Монтажная направляющая. | ? |
| Другие аксессуары (Локальная панель управления не поддерживает внешнее подключение. Если требуется внешнее подключение, выберите внешнюю панель управления.): Выходная медная шина UVW | ? |
| Функция безопасности и сертификация: рейтинг ЭМС | Кондуктивное излучение однофазного внешнего фильтра: C1 Трехфазный внешний фильтр: C2 |
| Функция безопасности и сертификация: Сертификация безопасности | CE, ЕАС |
| Требования к надежности и среде установки: степень IP. | IP40 (за исключением клемм и вентиляторов) |
| Требования к надежности и среде установки: Температура | От -20°С до +60°С, со скоростью изменения температуры воздуха менее 0,5°С/мин. Снижение номинальных характеристик требуется при температуре окружающей среды выше 40 ?. |
| Требования к надежности и среде установки: Влажность. | От 5% до 95% относительной влажности, без конденсации |
| Требования к надежности и среде установки: Вибростойкость. | Ниже 4,9 м/с? (0,5 г) |
| Требования к надежности и условиям установки: высота над уровнем моря | Для высоты более 1000 м снижайте номинальные характеристики на 1% на каждые дополнительные 100 м. Звездная электросеть: максимум 3000 м; Delta power grid: maximum 2000 m |
| Ремонтопригодность: Режим установки | Монтаж задней панели |
| Ремонтопригодность: Вторичная разработка | ? |
| Ремонтопригодность: Ремонтопригодный вентилятор | ? |
| Ремонтопригодность: Съемный терминал | ? |
| Ремонтопригодность: резервное копирование параметров | ? |
| Ремонтопригодность: Снятие и установка. | Установка на направляющую DIN не поддерживается. |
