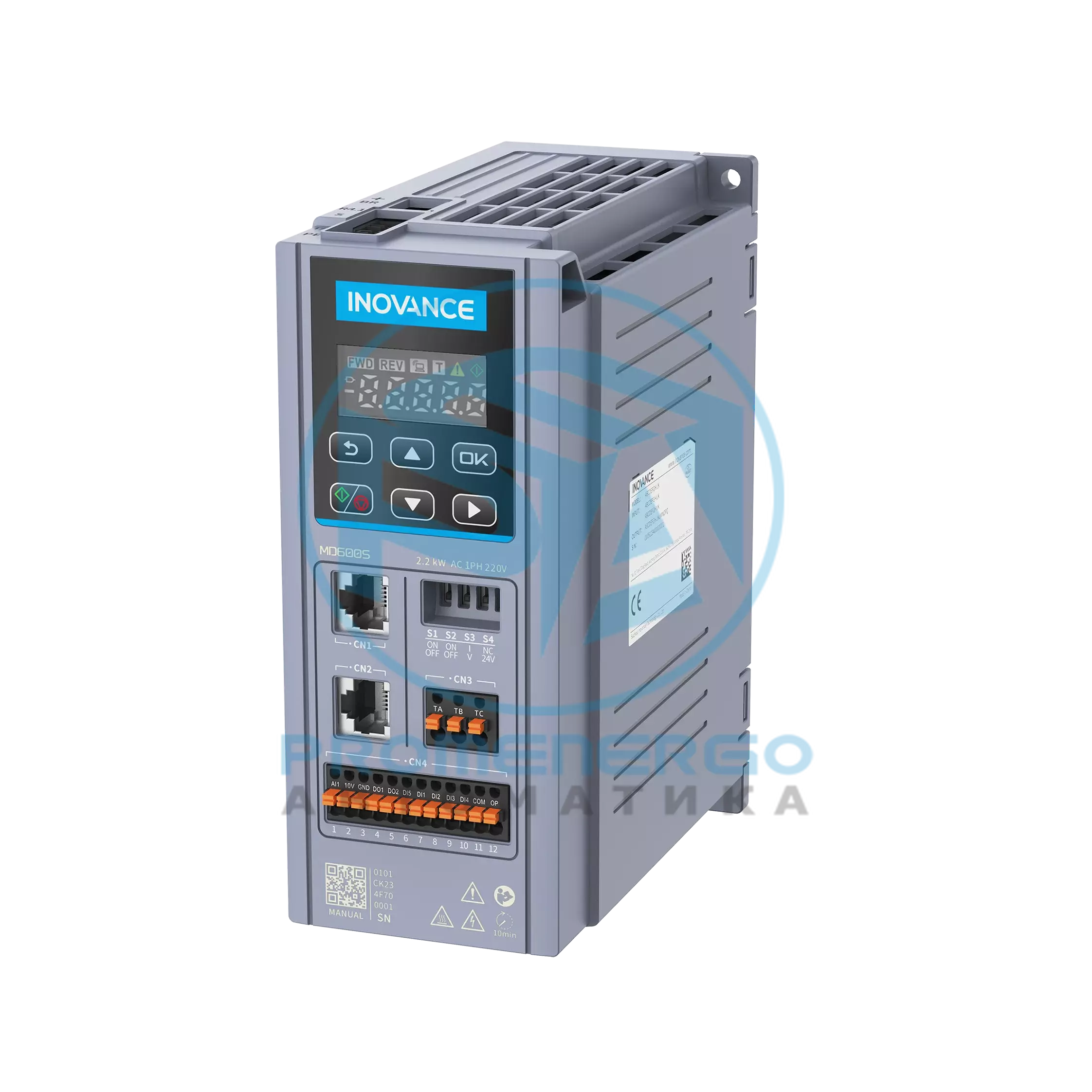

Inovance MD600S-4T9R5B-INT
Серия MD600 представляет собой компактные приводы переменного тока общего назначения, экономически эффективное решение для небольшого оборудования автоматизации. Экономичная, компактная, удобная и надежная серия предназначена для управления и регулировки скорости трехфазных асинхронных двигателей переменного тока. It is widely applied in industries such as silicon crystal, lithium battery,woodworking, logistics, food and beverage, cable, machine tools, and packaging.
Технические характеристики
| Общие характеристики: Класс напряжения (В) | Трехфазный переменный ток от 380 до 480 В |
|---|---|
| Общие характеристики: Мощность (кВт) | 4 |
| Общие характеристики: Входной ток (А) | 11.6 |
| Общие характеристики: Выходной ток (А) | 9.5 |
| Общие характеристики: Размеры (мм) | 60 (Ш) x 170 (В) x 120 (Г) |
| Функция: Режим управления | Асинхронный двигатель (В/ф) |
| Функция: Максимальная выходная частота | 599 Гц |
| Функция безопасности | ? |
| Функция: Синхронный двигатель | ? |
| Функция: Асинхронный двигатель | ? |
| Функция: Реактивный двигатель | ? |
| Функция: контроль натяжения | ? |
| Функция положения | ? |
| Функция: Синхронизация скорости | ? |
| Функция: синхронизация положения | ? |
| Функция: Распределение нагрузки | ? |
| Функция: контроль падения | ? |
| Функция: Датчик температуры двигателя | ? |
| Функция: преодоление провала мощности | ? |
| Функция: Электромагнитное замыкание | ? |
| Функция торможения | ? |
| Функция: Полный замкнутый контур | ? |
| Функция: Программирование | ? |
| Функция: Независимый источник питания 24 В. | ? |
| Производительность: двух/четырехквадрантный привод переменного тока | Двухквадрантный |
| Производительность: точность стабильности скорости | В/Ф: +/-1,0% |
| Производительность: точность управления крутящим моментом | ? |
| Производительность: пусковой крутящий момент | ? |
| Производительность: перегрузочная способность | Перегрузка 150 % номинального тока в течение 60 секунд. |
| Производительность: несущая частота | Несущая частота может автоматически регулироваться в диапазоне от 0,5 кГц до 16,0 кГц в соответствии с характеристиками нагрузки. |
| Конфигурация интерфейса: DI | 3 |
| Конфигурация интерфейса: HDI | 1 |
| Конфигурация интерфейса: ДЕЛАТЬ | ? |
| Конфигурация интерфейса: HDO | ? |
| Конфигурация интерфейса: DI/DO | ? |
| Конфигурация интерфейса: реле | 1 |
| Конфигурация интерфейса: AI | 1?-10~10В/0-20мА? |
| Конфигурация интерфейса: АО | 1?0~10В/0-20мА? |
| Конфигурация интерфейса: выход +24 В | ? |
| Конфигурация интерфейса: выход +10 В | ? |
| Конфигурация интерфейса: Тормозной блок (B) | ? |
| Конфигурация интерфейса: положительные и отрицательные клеммы шины. | ? |
| Конфигурация интерфейса: реактор постоянного тока (-T) | ? |
| Конфигурация интерфейса: Шкаф распределения вспомогательного питания (A) | ? |
| Конфигурация интерфейса: выходной дроссель переменного тока (-L) | ? |
| Конфигурация интерфейса: количество слотов расширения | ? |
| Тип связи: EtherCAT | ? |
| Тип связи: Ethernet/IP | ? |
| Тип связи: PROFINET | ? |
| Тип связи: PROFIBUS DP | ? |
| Тип связи: Modbus TCP | ? |
| Тип связи: Modbus ASCII | ? |
| Тип связи: Modbus-RTU | ? |
| Тип связи: CANopen | ? |
| Тип связи: CANlink | ? |
| Тип энкодера: энкодер ABZ | ? |
| Тип кодера: Резольвер | ? |
| Тип кодера: 23-битный кодер Inovance | ? |
| Тип энкодера: Sin-Cos энкодер | ? |
| Тип кодера: кодер SSI | ? |
| Плата расширения ввода-вывода | ? |
| Программируемая карта (поддерживается только для моделей выше 4T) | ? |
| Расположение карты расширения | ? |
| Другие аксессуары (Локальная панель управления не поддерживает внешнее подключение. Если требуется внешнее подключение, выберите внешнюю панель управления.): Внешняя панель управления с ЖК-дисплеем. | СОП-20-810 |
| Другие аксессуары (Локальная панель управления не поддерживает внешнее подключение. Если требуется внешнее подключение, выберите внешнюю панель управления.): Монтажный кронштейн внешней панели управления с ЖК-дисплеем. | CP600-BASE1 |
| Другие аксессуары (Локальная панель управления не поддерживает внешнее подключение. Если требуется внешнее подключение, выберите внешнюю панель управления.): Внешняя светодиодная панель управления. | ? |
| Другие аксессуары (Локальная панель управления не поддерживает внешнее подключение. Если требуется внешнее подключение, выберите внешнюю панель управления.): Монтажный кронштейн внешней светодиодной панели управления. | ? |
| Другие аксессуары (Локальная панель управления не поддерживает внешнее подключение. Если требуется внешнее подключение, выберите внешнюю панель управления.): Кабель для подключения внешней панели управления. | МДКАБ 3м |
| Другие аксессуары (Локальная панель управления не поддерживает внешнее подключение. Если требуется внешнее подключение, выберите внешнюю панель управления.): Монтажный кронштейн со сквозным отверстием. | ? |
| Другие аксессуары (Локальная панель управления не поддерживает внешнее подключение. Если требуется внешнее подключение, выберите внешнюю панель управления.): Кронштейн экрана ЭМС | ? |
| Другие аксессуары (Локальная панель управления не поддерживает внешнее подключение. Если требуется внешнее подключение, выберите внешнюю панель управления.): Монтажная направляющая. | ? |
| Другие аксессуары (Локальная панель управления не поддерживает внешнее подключение. Если требуется внешнее подключение, выберите внешнюю панель управления.): Выходная медная шина UVW | ? |
| Функция безопасности и сертификация: рейтинг ЭМС | Внешний фильтр C2 |
| Функция безопасности и сертификация: Сертификация безопасности | CE |
| Требования к надежности и среде установки: степень IP. | IP 40 (распределительная проводка и емкостная вентиляция IP 20) |
| Требования к надежности и среде установки: Температура | от -10°С до +50°С. Для температур в диапазоне от 40°C до 50°C снижайте номинальные характеристики на 1,5% на каждый дополнительный 1°C. |
| Требования к надежности и среде установки: Влажность. | Менее 95 % относительной влажности, без конденсации |
| Требования к надежности и среде установки: Вибростойкость. | Ниже 5,9 м/с? (0,6 г) |
| Требования к надежности и условиям установки: высота над уровнем моря | На высоте до 2000м на каждые 100м превышения над 1000м сумма уменьшается на 1%. |
| Ремонтопригодность: Режим установки | Монтаж задней панели |
| Ремонтопригодность: Вторичная разработка | ? |
| Ремонтопригодность: Ремонтопригодный вентилятор | ? |
| Ремонтопригодность: Съемный терминал | ? |
| Ремонтопригодность: резервное копирование параметров | ? |
| Ремонтопригодность: Снятие и установка. | ? |
