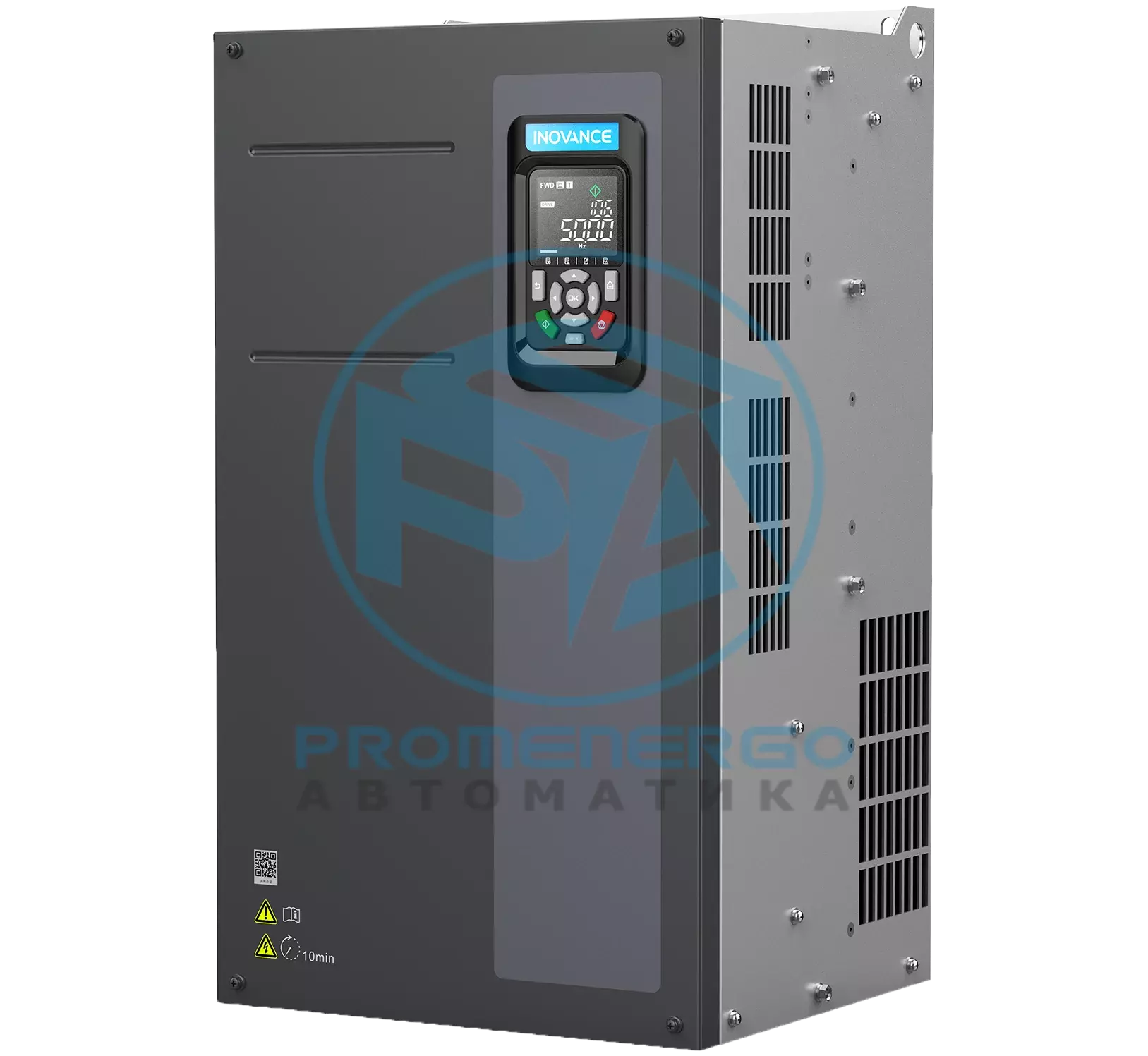

Inovance MD520-2T22BS-INT
Привод переменного тока серии MD520 представляет собой высокопроизводительный преобразователь переменного тока с вектором тока общего назначения. Он используется для управления и регулировки скорости и крутящего момента трехфазных асинхронных двигателей переменного тока и трехфазных двигателей переменного тока с постоянными магнитами. Он применим к различному автоматизированному производственному оборудованию и отраслям, таким как текстильная, бумажная, волочильная, станки, упаковка, пищевая промышленность, вентиляторы и водяные насосы.
Технические характеристики
| Общие характеристики: Класс напряжения (В) | Three-phase AC 200 V to 240 V |
|---|---|
| Общие характеристики: Мощность (кВт) | 22 |
| Общие характеристики: Входной ток (А) | 89 |
| Общие характеристики: Выходной ток (А) | 91 |
| Общие характеристики: Размеры (мм) | 300 (W) x 542 (H) x 275 (D) |
| Функция: Режим управления | Асинхронный двигатель: V/f, SVC, FVC Синхронный двигатель: PMVVC, SVC, FVC Реактивный двигатель: PMVVC, SVC, FVC |
| Функция: Максимальная выходная частота | 599 Hz |
| Функция безопасности | STO SIL3 |
| Функция: Синхронный двигатель | ? |
| Функция: Асинхронный двигатель | ? |
| Функция: Реактивный двигатель | ? |
| Функция: контроль натяжения | Поддерживается тестирование оборудования |
| Функция положения | Поддерживается тестирование оборудования |
| Функция: Синхронизация скорости | Поддерживается тестирование оборудования |
| Функция: синхронизация положения | Поддерживается тестирование оборудования |
| Функция: Распределение нагрузки | ? |
| Функция: контроль падения | ? |
| Функция: Датчик температуры двигателя | Sensor type supported by AI2: 1: PT100 2: PT1000 3: KTY84-130 4: Single-core PTC130 5: Three-core PTC130 6: Single-core PTC150 7: Three-core PTC150 8: Three PT100 connected in series Sensor type supported by AI3 (MD38IO card is required): 1: PT100 2: PT1000 |
| Функция: преодоление провала мощности | ? |
| Функция: Электромагнитное замыкание | ? |
| Функция торможения | ? |
| Функция: Полный замкнутый контур | ? |
| Функция: Программирование | ? |
| Функция: Независимый источник питания 24 В. | ? |
| Производительность: двух/четырехквадрантный привод переменного тока | Двухквадрантный |
| Производительность: точность стабильности скорости | SVC: 0.3% FVC: 0.01% |
| Производительность: точность управления крутящим моментом | СВК: +/- 5% ФЖЕЛ: +/- 3% |
| Производительность: пусковой крутящий момент | SVC: 0.25 Hz/150% FVC: 0 Hz/180% |
| Производительность: перегрузочная способность | G type: 150% 1min P type: 130% 1min |
| Производительность: несущая частота | Maximum 16 kHz across all power class |
| Конфигурация интерфейса: DI | 5 (DI1 to DI5), additional 5 DIs through IO card |
| Конфигурация интерфейса: HDI | 100 kHz pulse input through DI5 |
| Конфигурация интерфейса: ДЕЛАТЬ | 1, дополнительный 1 DO через карту ввода-вывода |
| Конфигурация интерфейса: HDO | 100 kHz pulse output through FM |
| Конфигурация интерфейса: DI/DO | ? |
| Конфигурация интерфейса: реле | 1 (НО/НЗ), дополнительное 1 реле через карту ввода-вывода |
| Конфигурация интерфейса: AI | 2 (AI1: 0 V to 10 V and -10 V to 10 V; AI2: 0 V to 10 V, -10 V to 10 V, and 0 mA to 20 mA. Support PT100, PT1000, KTY84-130, single-core PTC130, three-core PTC130, single-core PTC150, three-core PTC150, and three PT100 temperature sensors connected in series.) |
| Конфигурация интерфейса: АО | 1 (0 mA to 20 mA/0 V to 10 V), additional 1 AO (0 mA to 20 mA/0 V to 10 V) |
| Конфигурация интерфейса: выход +24 В | ? |
| Конфигурация интерфейса: выход +10 В | ? |
| Конфигурация интерфейса: Тормозной блок (B) | ? |
| Конфигурация интерфейса: положительные и отрицательные клеммы шины. | ? |
| Конфигурация интерфейса: реактор постоянного тока (-T) | ? |
| Конфигурация интерфейса: Шкаф распределения вспомогательного питания (A) | ? |
| Конфигурация интерфейса: выходной дроссель переменного тока (-L) | ? |
| Конфигурация интерфейса: количество слотов расширения | 2 (Коммуникационная карта и плата ввода-вывода используют один слот. Используйте любую карту. Другой слот предназначен для карты PG.)) |
| Тип связи: EtherCAT | Expansion card: MD500-ECAT |
| Тип связи: Ethernet/IP | Expansion card: MD500-EN1 |
| Тип связи: PROFINET | Expansion card: MD500-PN1, MD500-PN2 |
| Тип связи: PROFIBUS DP | Expansion card: MD-SI-DP1, MD38DP2 |
| Тип связи: Modbus TCP | Expansion card: MD500-EM1 |
| Тип связи: Modbus ASCII | Expansion card: MD38TX1 |
| Тип связи: Modbus-RTU | Expansion card: MD38TX1, MD38TX2 |
| Тип связи: CANopen | Expansion card: MD38CAN1 |
| Тип связи: CANlink | Expansion card: MD38CAN1 |
| Тип энкодера: энкодер ABZ | Expansion card: MD38PGMD |
| Тип кодера: Резольвер | Expansion card: MD38PG4, MD38PG4D |
| Encoder Type: Inovance 23-bit encoder | Expansion card: ES510-PG-CT1 |
| Тип энкодера: Sin-Cos энкодер | Expansion card: MD520-PG-S1 |
| Тип кодера: кодер SSI | ? |
| Плата расширения ввода-вывода | MD38IO1 MD38IO2 MD38IO3 MD520IO1 |
| Программируемая карта (поддерживается только для моделей выше 4T) | MD38PC1 |
| Расположение карты расширения | MD38DW1 MD38DW2 |
| Другие аксессуары (Локальная панель управления не поддерживает внешнее подключение. Если требуется внешнее подключение, выберите внешнюю панель управления.): Внешняя панель управления с ЖК-дисплеем. | SOP-20-810 |
| Другие аксессуары (Локальная панель управления не поддерживает внешнее подключение. Если требуется внешнее подключение, выберите внешнюю панель управления.): Монтажный кронштейн внешней панели управления с ЖК-дисплеем. | CP600-BASE1 |
| Другие аксессуары (Локальная панель управления не поддерживает внешнее подключение. Если требуется внешнее подключение, выберите внешнюю панель управления.): Внешняя светодиодная панель управления. | MDKE-10 |
| Другие аксессуары (Локальная панель управления не поддерживает внешнее подключение. Если требуется внешнее подключение, выберите внешнюю панель управления.): Монтажный кронштейн внешней светодиодной панели управления. | MD580-AZJ1 |
| Другие аксессуары (Локальная панель управления не поддерживает внешнее подключение. Если требуется внешнее подключение, выберите внешнюю панель управления.): Кабель для подключения внешней панели управления. | MDCAB (3 m) MDCAB-1.5 (1.5 m) |
| Другие аксессуары (Локальная панель управления не поддерживает внешнее подключение. Если требуется внешнее подключение, выберите внешнюю панель управления.): Монтажный кронштейн со сквозным отверстием. | MD500-AZJ-A1T7 |
| Другие аксессуары (Локальная панель управления не поддерживает внешнее подключение. Если требуется внешнее подключение, выберите внешнюю панель управления.): Кронштейн экрана ЭМС | MD500-AZJ-A2T7 |
| Другие аксессуары (Локальная панель управления не поддерживает внешнее подключение. Если требуется внешнее подключение, выберите внешнюю панель управления.): Монтажная направляющая. | ? |
| Другие аксессуары (Локальная панель управления не поддерживает внешнее подключение. Если требуется внешнее подключение, выберите внешнюю панель управления.): Выходная медная шина UVW | ? |
| Функция безопасности и сертификация: рейтинг ЭМС | External filter: C2 |
| Функция безопасности и сертификация: Сертификация безопасности | ЕАС, КС, СЕ, СТО |
| Требования к надежности и среде установки: степень IP. | IP20 |
| Требования к надежности и среде установки: Температура | -10°C to +50°C. For temperature ranging from 40°C to 50°C, derate 1.5% for every additional 1°C. |
| Требования к надежности и среде установки: Влажность. | Less than 95% RH, non-condensing |
| Требования к надежности и среде установки: Вибростойкость. | Below 5.9 m/s? (0.6 g) |
| Требования к надежности и условиям установки: высота над уровнем моря | For altitude equal to or below 1000 m, derating is not required. For altitude ranging from 1000 m to 3000 m, derate 1% for every additional 100 m. For altitude above 3000 m, contact Inovance. Нетte that the maximum altitude for T1 models is 2000 m. If the altitude is above 2000 m, contact Inovance. |
| Ремонтопригодность: Режим установки | Монтаж задней панели Монтаж в сквозное отверстие |
| Ремонтопригодность: Вторичная разработка | Соединение параметров, позволяющее вторичное развитие |
| Ремонтопригодность: Ремонтопригодный вентилятор | ? |
| Ремонтопригодность: Съемный терминал | ? |
| Ремонтопригодность: резервное копирование параметров | ? |
| Ремонтопригодность: Снятие и установка. | Установка на направляющую DIN не поддерживается. |
