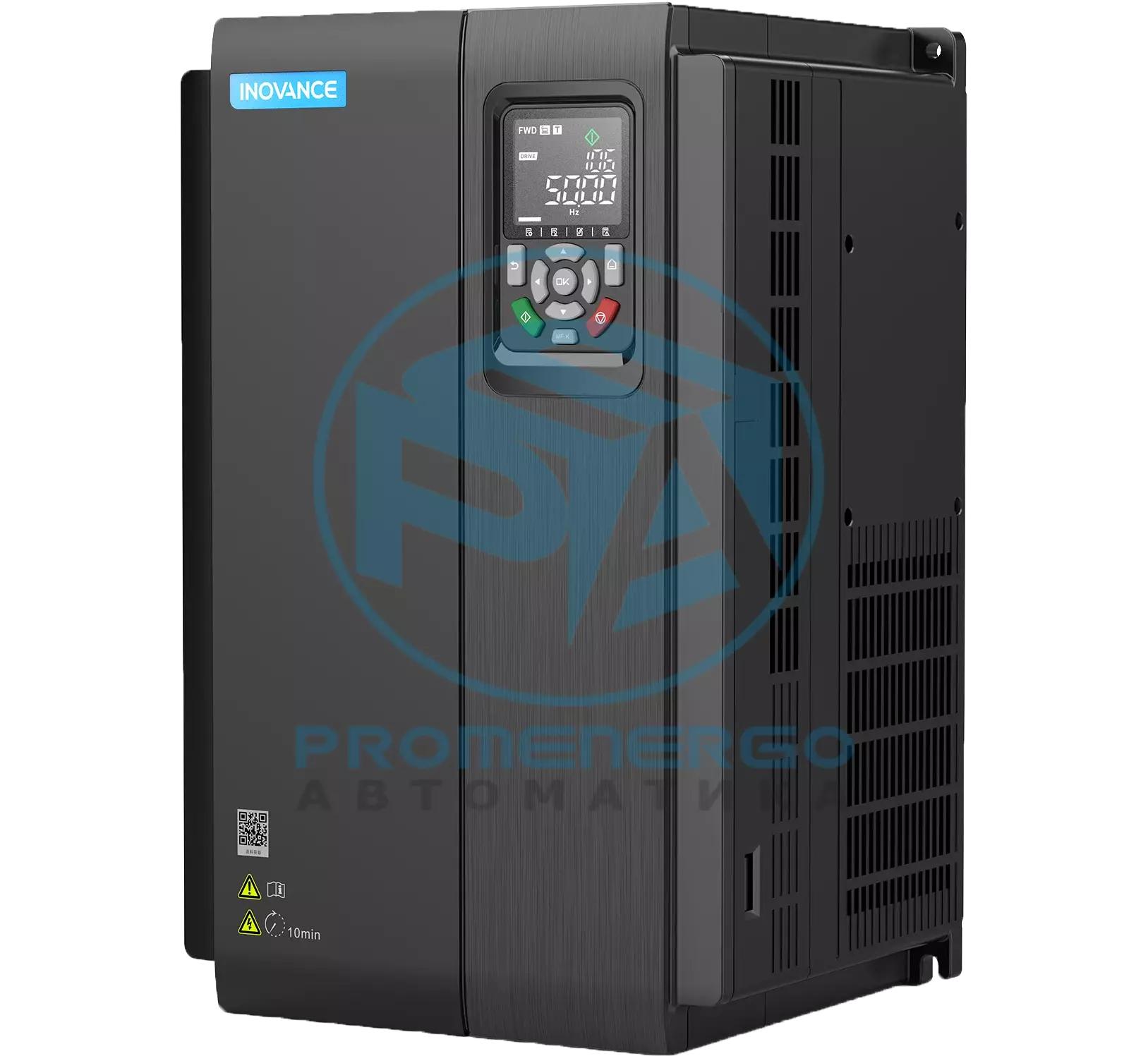

Inovance МД520-2Т18.5С-ИНТ
Привод переменного тока серии MD520 представляет собой высокопроизводительный преобразователь переменного тока с вектором тока общего назначения. Он используется для управления и регулировки скорости и крутящего момента трехфазных асинхронных двигателей переменного тока и трехфазных двигателей переменного тока с постоянными магнитами. Он применим к различному автоматизированному производственному оборудованию и отраслям, таким как текстильная, бумажная, волочильная, станки, упаковка, пищевая промышленность, вентиляторы и водяные насосы.
Технические характеристики
| Общие характеристики: Класс напряжения (В) | Трехфазный переменный ток от 200 В до 240 В |
|---|---|
| Общие характеристики: Мощность (кВт) | 18.5 |
| Общие характеристики: Входной ток (А) | 69 |
| Общие характеристики: Выходной ток (А) | 75 |
| Общие характеристики: Размеры (мм) | 250 (Ш) x 400 (В) x 220,8 (Г) |
| Функция: Режим управления | Асинхронный двигатель: V/f, SVC, FVC Синхронный двигатель: PMVVC, SVC, FVC Реактивный двигатель: PMVVC, SVC, FVC |
| Функция: Максимальная выходная частота | 599 Гц |
| Функция безопасности | СТО SIL3 |
| Функция: Синхронный двигатель | ? |
| Функция: Асинхронный двигатель | ? |
| Функция: Реактивный двигатель | ? |
| Функция: контроль натяжения | Поддерживается тестирование оборудования |
| Функция положения | Поддерживается тестирование оборудования |
| Функция: Синхронизация скорости | Поддерживается тестирование оборудования |
| Функция: синхронизация положения | Поддерживается тестирование оборудования |
| Функция: Распределение нагрузки | ? |
| Функция: контроль падения | ? |
| Функция: Датчик температуры двигателя | Тип датчика, поддерживаемый AI2: 1: ПТ100 2: ПТ1000 3: КТЙ84-130 4: Одноядерный PTC130 5: Трехжильный PTC130 6: Одноядерный PTC150 7: Трехжильный PTC150 8: Три PT100, соединенные последовательно. Тип датчика, поддерживаемый AI3 (требуется карта MD38IO): 1: ПТ100 2: ПТ1000 |
| Функция: преодоление провала мощности | ? |
| Функция: Электромагнитное замыкание | ? |
| Функция торможения | ? |
| Функция: Полный замкнутый контур | ? |
| Функция: Программирование | ? |
| Функция: Независимый источник питания 24 В. | ? |
| Производительность: двух/четырехквадрантный привод переменного тока | Двухквадрантный |
| Производительность: точность стабильности скорости | СВК: 0,3% ФЖЕЛ: 0,01% |
| Производительность: точность управления крутящим моментом | СВК: +/- 5% ФЖЕЛ: +/- 3% |
| Производительность: пусковой крутящий момент | SVC: 0,25 Гц/150 % ФЖЕЛ: 0 Гц/180% |
| Производительность: перегрузочная способность | Тип G: 150% 1 мин. Тип P: 130% 1мин. |
| Производительность: несущая частота | Максимум 16 кГц во всех классах мощности |
| Конфигурация интерфейса: DI | 5 (от DI1 до DI5), дополнительные 5 DI через карту ввода-вывода |
| Конфигурация интерфейса: HDI | Импульсный вход 100 кГц через DI5 |
| Конфигурация интерфейса: ДЕЛАТЬ | 1, дополнительный 1 DO через карту ввода-вывода |
| Конфигурация интерфейса: HDO | Импульсный выход 100 кГц через FM |
| Конфигурация интерфейса: DI/DO | ? |
| Конфигурация интерфейса: реле | 1 (НО/НЗ), дополнительное 1 реле через карту ввода-вывода |
| Конфигурация интерфейса: AI | 2 (AI1: от 0 до 10 В и от -10 до 10 В; AI2: от 0 до 10 В, от -10 до 10 В и от 0 до 20 мА. Поддержка PT100, PT1000, KTY84-130, одножильный PTC130, трехжильный PTC130, одножильный PTC150, трехжильный PTC150 и три датчика температуры PT100, соединенные последовательно.) |
| Конфигурация интерфейса: АО | 1 (0-20 мА/0-10 В), дополнительный 1 аналоговый выход (0-20 мА/0-10 В) |
| Конфигурация интерфейса: выход +24 В | ? |
| Конфигурация интерфейса: выход +10 В | ? |
| Конфигурация интерфейса: Тормозной блок (B) | ? |
| Конфигурация интерфейса: положительные и отрицательные клеммы шины. | ? |
| Конфигурация интерфейса: реактор постоянного тока (-T) | ? |
| Конфигурация интерфейса: Шкаф распределения вспомогательного питания (A) | ? |
| Конфигурация интерфейса: выходной дроссель переменного тока (-L) | ? |
| Конфигурация интерфейса: количество слотов расширения | 2 (Коммуникационная карта и плата ввода-вывода используют один слот. Используйте любую карту. Другой слот предназначен для карты PG.)) |
| Тип связи: EtherCAT | Карта расширения: MD500-ECAT |
| Тип связи: Ethernet/IP | Карта расширения: MD500-EN1 |
| Тип связи: PROFINET | Плата расширения: MD500-PN1, MD500-PN2 |
| Тип связи: PROFIBUS DP | Плата расширения: MD-SI-DP1, MD38DP2 |
| Тип связи: Modbus TCP | Карта расширения: MD500-EM1 |
| Тип связи: Modbus ASCII | Карта расширения: MD38TX1 |
| Тип связи: Modbus-RTU | Плата расширения: MD38TX1, MD38TX2 |
| Тип связи: CANopen | Карта расширения: MD38CAN1 |
| Тип связи: CANlink | Карта расширения: MD38CAN1 |
| Тип энкодера: энкодер ABZ | Карта расширения: MD38PGMD |
| Тип кодера: Резольвер | Карта расширения: MD38PG4 |
| Тип кодера: 23-битный кодер Inovance | Карта расширения: ES510-PG-CT1 |
| Тип энкодера: Sin-Cos энкодер | Карта расширения: MD520-PG-S1 |
| Тип кодера: кодер SSI | ? |
| Плата расширения ввода-вывода | MD38IO1 MD38IO2 MD38IO3 MD520IO1 |
| Программируемая карта (поддерживается только для моделей выше 4T) | MD38PC1 |
| Расположение карты расширения | MD38DW1 MD38DW2 |
| Другие аксессуары (Локальная панель управления не поддерживает внешнее подключение. Если требуется внешнее подключение, выберите внешнюю панель управления.): Внешняя панель управления с ЖК-дисплеем. | СОП-20-810 |
| Другие аксессуары (Локальная панель управления не поддерживает внешнее подключение. Если требуется внешнее подключение, выберите внешнюю панель управления.): Монтажный кронштейн внешней панели управления с ЖК-дисплеем. | CP600-BASE1 |
| Другие аксессуары (Локальная панель управления не поддерживает внешнее подключение. Если требуется внешнее подключение, выберите внешнюю панель управления.): Внешняя светодиодная панель управления. | МДКЭ-10 |
| Другие аксессуары (Локальная панель управления не поддерживает внешнее подключение. Если требуется внешнее подключение, выберите внешнюю панель управления.): Монтажный кронштейн внешней светодиодной панели управления. | MD580-AZJ1 |
| Другие аксессуары (Локальная панель управления не поддерживает внешнее подключение. Если требуется внешнее подключение, выберите внешнюю панель управления.): Кабель для подключения внешней панели управления. | МДКАБ (3 м) МДКАБ-1,5 (1,5 м) |
| Другие аксессуары (Локальная панель управления не поддерживает внешнее подключение. Если требуется внешнее подключение, выберите внешнюю панель управления.): Монтажный кронштейн со сквозным отверстием. | MD500-AZJ-A1T6 |
| Другие аксессуары (Локальная панель управления не поддерживает внешнее подключение. Если требуется внешнее подключение, выберите внешнюю панель управления.): Кронштейн экрана ЭМС | MD500-AZJ-A2T6 |
| Другие аксессуары (Локальная панель управления не поддерживает внешнее подключение. Если требуется внешнее подключение, выберите внешнюю панель управления.): Монтажная направляющая. | ? |
| Другие аксессуары (Локальная панель управления не поддерживает внешнее подключение. Если требуется внешнее подключение, выберите внешнюю панель управления.): Выходная медная шина UVW | ? |
| Функция безопасности и сертификация: рейтинг ЭМС | Внешний фильтр: C2 |
| Функция безопасности и сертификация: Сертификация безопасности | EAC, CE, UL(cUL), СТО |
| Требования к надежности и среде установки: степень IP. | IP20 |
| Требования к надежности и среде установки: Температура | от -10°С до +50°С. Для температур в диапазоне от 40°C до 50°C снижайте номинальные характеристики на 1,5% на каждый дополнительный 1°C. |
| Требования к надежности и среде установки: Влажность. | Менее 95 % относительной влажности, без конденсации |
| Требования к надежности и среде установки: Вибростойкость. | Ниже 5,9 м/с? (0,6 г) |
| Требования к надежности и условиям установки: высота над уровнем моря | For altitude equal to or below 1000 m, derating is not required. For altitude ranging from 1000 m to 3000 m, derate 1% for every additional 100 m. For altitude above 3000 m, contact Inovance. Нетte that the maximum altitude for T1 models is 2000 m. If the altitude is above 2000 m, contact Inovance. |
| Ремонтопригодность: Режим установки | Монтаж задней панели Монтаж в сквозное отверстие |
| Ремонтопригодность: Вторичная разработка | Соединение параметров, позволяющее вторичное развитие |
| Ремонтопригодность: Ремонтопригодный вентилятор | ? |
| Ремонтопригодность: Съемный терминал | ? |
| Ремонтопригодность: резервное копирование параметров | ? |
| Ремонтопригодность: Снятие и установка. | Установка на направляющую DIN не поддерживается. |
