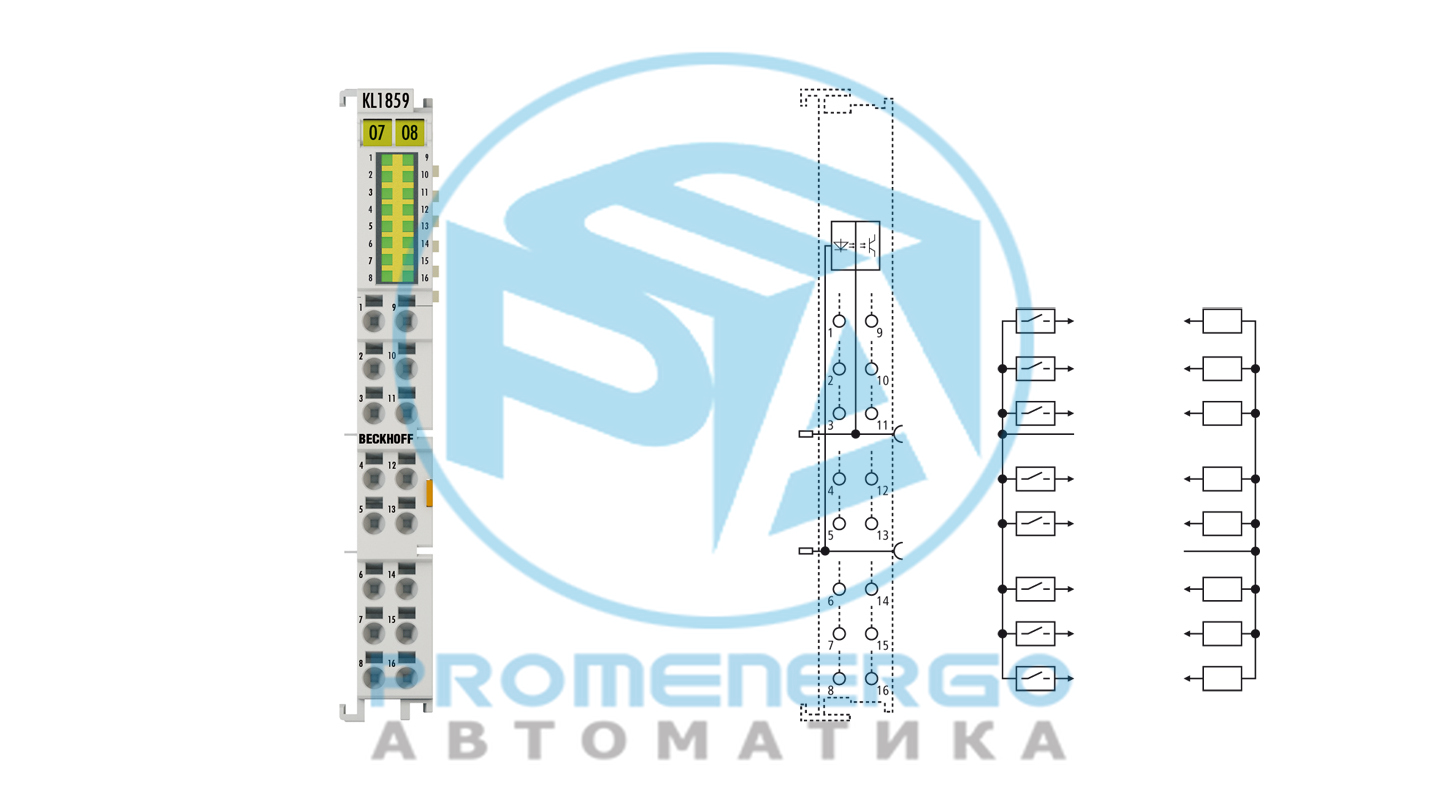

КЛ1859 | Шинный терминал, 8-канальный цифровой вход + 8-канальный цифровой выход, 24 В постоянного тока, 3 мс, 0,5 А
Клемма цифрового входа KL1859 объединяет восемь цифровых входов и восемь цифровых выходов в одном устройстве. Состояние сигнала каналов указывается...
Технические характеристики
Технические данные
| Технология подключения | 1-проводной |
|---|---|
| Спецификация | EN 61131-2, тип 1/3 |
| Количество каналов | 8 входов + 8 выходов |
| Номинальное напряжение | 24 В постоянного тока (-15%/+20%) |
| Напряжение сигнала ?0? | -3...+5 В (EN? 61131-2, тип 1/3) |
| Напряжение сигнала ?1? | 11...30 В (EN 61131-2, тип 3) |
| Входной фильтр | тип. 3 мс |
| Входной ток | тип. 3 мА (EN61131-2, тип 3) |
| Тип нагрузки | омическая, индуктивная, ламповая нагрузка |
| Макс. выходной ток | 0,5 А (на канал) |
| Защита от обратной полярности | да |
| Потребление тока K-bus | тип. 25 мА |
| Силовые контакты потребления тока | тип. 15 мА + нагрузка |
| Электрическая изоляция | 500 В (K-шина/потенциал поля) |
| Разрядность образа процесса | 8 входов + 8 выходов |
| Конфигурация | нет адреса или настройки конфигурации |
| Масса | ок. 60 г |
| Температура хранения | -25...+85°С |
| Рабочая температура | 0...55°С |
| Относительная влажность | 95%, без конденсата |
| Устойчивость к вибрации/ударам | соответствует EN 60068-2-6/EN 60068-2-27 |
| ЭМС устойчивость/излучение | соответствует EN 61000-6-2/EN 61000-6-4 |
| Защищать. номинал/установка поз. | IP20/переменная (см. документацию) |
| Разрешения/маркировка | CE, CCC, UL, ATEX, IECEx, DNV |
| Маркировка Ex | ATEX: II 3 G Ex ec IIC T4 Gc IECEx: Ex ec IIC T4 Gc |
Данные о жилье
| Форма дизайна | Корпус HD (высокая плотность) с сигнальными светодиодами |
|---|---|
| Материал | поликарбонат |
| Установка | на DIN-рейке 35 мм, в соответствии с EN 60715, с замком |
| Монтаж в ряд с помощью | двойной слот и ключевое соединение |
| Маркировка | ??? |
| Электропроводка | одножильные проводники: технология прямого подключения; тонкожильные провода (st) и наконечник (f): пружинное срабатывание отверткой |
| Сечение соединения | s*: 0,08-1,5 мм2, st*: 0,25-1,5 мм2, f*: 0,14-0,75 мм2 |
| Длина зачистки | 8...9 мм |
| Размеры (Ш х В х Г) | 12 мм x 100 мм x 68 мм |
