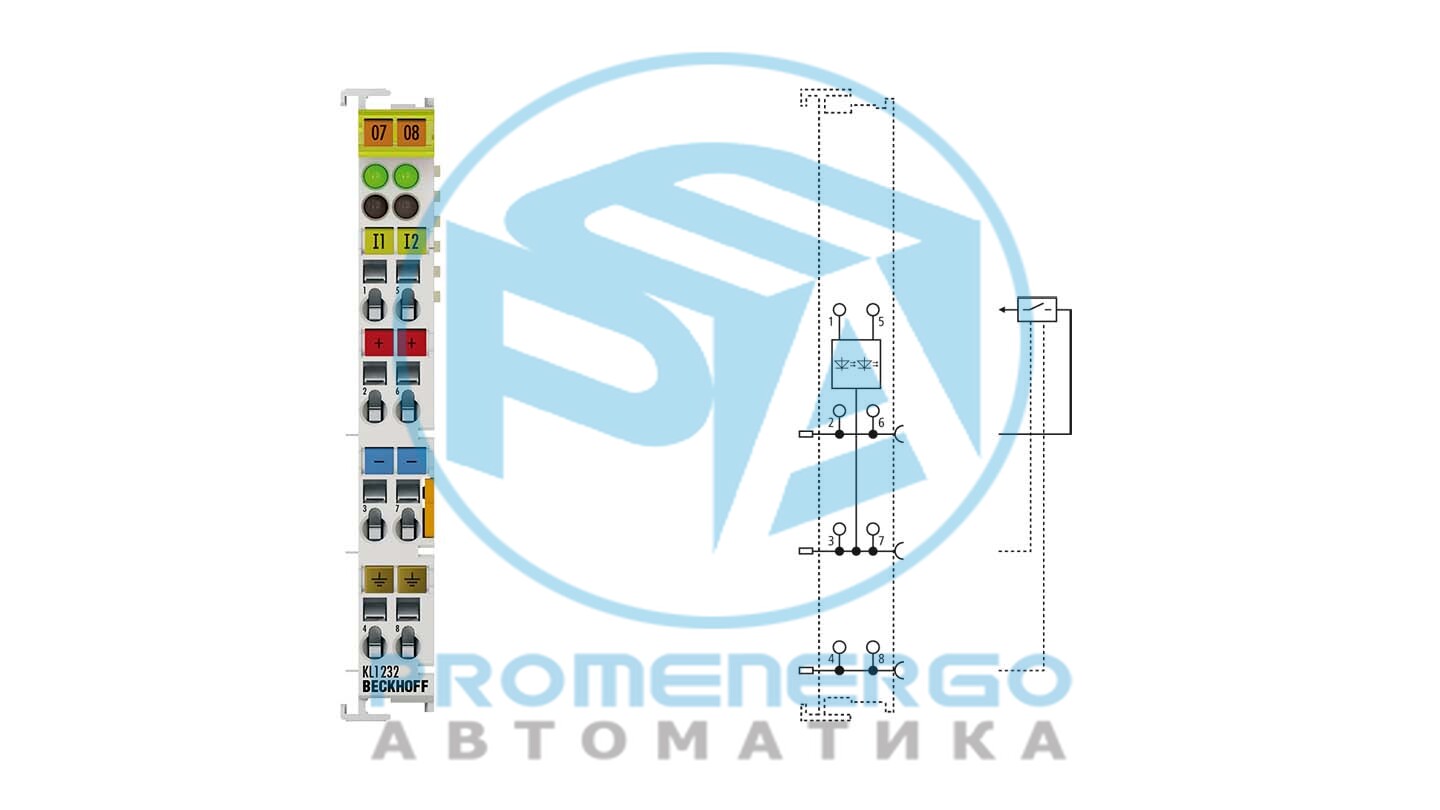

КЛ1232 | Шинный терминал, 2-канальный цифровой вход, 24 В постоянного тока, 0,2 мс, расширение импульса

Клемма цифрового входа KL1232 получает двоичные сигналы управления 24 В постоянного тока с уровня процесса и передает их в электрически изолированной форме...

Технические характеристики

Технические данные

Технология подключения4-проводной
Спецификациярасширение импульса
Количество входов2
Номинальное напряжение24 В постоянного тока (-15%/+20%)
напряжение сигнала «0»-3...+5 В
?1? напряжение сигнала15...30 В
Входной фильтр0,2 мс
Входной токтип. 5 мА
Импульсное расширение100 мс
Потребление тока K-busтип. 5 мА
Электрическая изоляция500 В (K-шина/потенциал поля)
Разрядность образа процесса2 входа
Конфигурациянет адреса или настройки конфигурации
Специальные возможностирасширение импульса, запускаемого по фронту
Массаок. 55 г
Температура хранения-25...+85°С
Рабочая температура0...55°С
Относительная влажность95%, без конденсата
Устойчивость к вибрации/ударамсоответствует EN 60068-2-6/EN 60068-2-27
ЭМС устойчивость/излучениесоответствует EN 61000-6-2/EN 61000-6-4
Защищать. номинал/установка поз.IP20/переменная
Подключаемый уровень проводкидля всех автовокзалов KSxxxx
Разрешения/маркировкаCE, CCC, UL, ATEX, IECEx
Маркировка ExATEX: II 3 G Ex ec IIC T4 Gc IECEx: Ex ec IIC T4 Gc

Данные о жилье

Форма дизайнакомпактный клеммный корпус с сигнальными светодиодами
Материалполикарбонат
Установкана DIN-рейке 35 мм, в соответствии с EN 60715, с замком
Монтаж в ряд с помощьюдвойной слот и ключевое соединение
Маркировкамаркировка серии BZxxxx
Электропроводкаодножильный провод (s), гибкий провод (st) и наконечник (f): пружинное срабатывание отверткой
Сечение соединенияs*: 0,08?2,5? мм2, st*: 0,08?2,5? мм2, f*: 0,14?1,5? мм?2
Сечение соединения AWGs*: AWG28...14, st*: AWG28...14, f*: AWG26...16
Длина зачистки8...9 мм
Силовые контакты токовой нагрузкиЯ макс: 10 А
Размеры (Ш х В х Г)12 мм x 100 мм x 68 мм

Информация для заказа

КЛ1232Шинный терминал, 2-канальный цифровой вход, 24 В постоянного тока, 0,2 мс, расширение импульса
КС1232Шинный терминал, 2-канальный цифровой вход, 24 В постоянного тока, 0,2 мс, расширение импульса, сменный уровень проводки
КЛ1232-0001Шинный терминал, 2-канальный цифровой вход, 24 В постоянного тока, 0,2 мс, продление импульса 10 мс, запуск по положительному фронту
КЛ1232-0002Шинный терминал, 2-канальный цифровой вход, 24 В постоянного тока, 0,2 мс, продление импульса 20 мс, запуск по положительному фронту
КЛ1232-0010Шинный терминал, 2-канальный цифровой вход, 24 В постоянного тока, 3 мс, продление импульса 100 мс, запуск по положительному фронту
КЛ1232-0100Шинный терминал, 2-канальный цифровой вход, 24 В постоянного тока, 0,2 мс, продление импульса 100 мс, запуск по отрицательному фронту
КЛ1232-1000Шинный терминал, 2-канальный цифровой вход, 24 В постоянного тока, 0,2 мс, переключение на землю, продление импульса 100 мс, запуск по положительному фронту
КЛ1232-1010Шинный терминал, 2-канальный цифровой вход, 24 В постоянного тока, 3 мс, переключение на землю, продление импульса 100 мс, запуск по положительному фронту
КЛ1232-1100Шинный терминал, 2-канальный цифровой вход, 24 В постоянного тока, 0,2 мс, переключение на землю, продление импульса 100 мс, запуск по отрицательному фронту
КЛ1232-1110Шинный терминал, 2-канальный цифровой вход, 24 В постоянного тока, 3 мс, переключение на землю, продление импульса 100 мс, запуск по отрицательному фронту
КЛ1232-2000Шинный терминал, 2-канальный цифровой вход, 24 В постоянного тока, 0,2 мс, продление импульса 200 мс, запуск по положительному фронту
