Контроль нанесения даты на покачивающейся ПЭТ бутылке во время движения на конвейере.
Применение: рабочий процесс по контролю даты на бутылке на видео ниже
Описание работы
1) Основные технические параметры установки/машины/механизма/конвейера (производительность в шт/бут/метрах/литрах, скорость движения материала, объем/метраж и т.п.)
- Скорость конвейера с бутылками - 4 ед./сек.
2) Технологические особенности процесса (высокая температура в зоне измерения, ограниченное пространство установки системы, повышенная запыленность и т.п)
- Покачивание бутылок во время движения на конвейере
3) Предложенная система технического зрения
- Камера MicroHawk MV-40 1.2МП
4) Основные дополнительные комплектующие (например, ПЛК, ПЧ, компьютер (в случае с паспортом рулона))
- Контроллер CP1L-EL, панельный пром ПК Siemens.
5) Было ли предложено решение по механическому креплению камеры (например, спроектирован крепеж или даже изготовлен нами)
- Спроектирована стойка захватывающая часть конвейера с кожухом для защиты от паразитного освещения
6) Реализована ли интеграция в систему заказчика (база данных, сетевой ресурс и т.п) или локальное решение.
- Дискретный сигнал после подряд идущих браков останавливает машину.
7) Интерфейс управления (панель оператора, клиентское место (как на сетке) или другое).
- SIMATIC Touch Panel PC

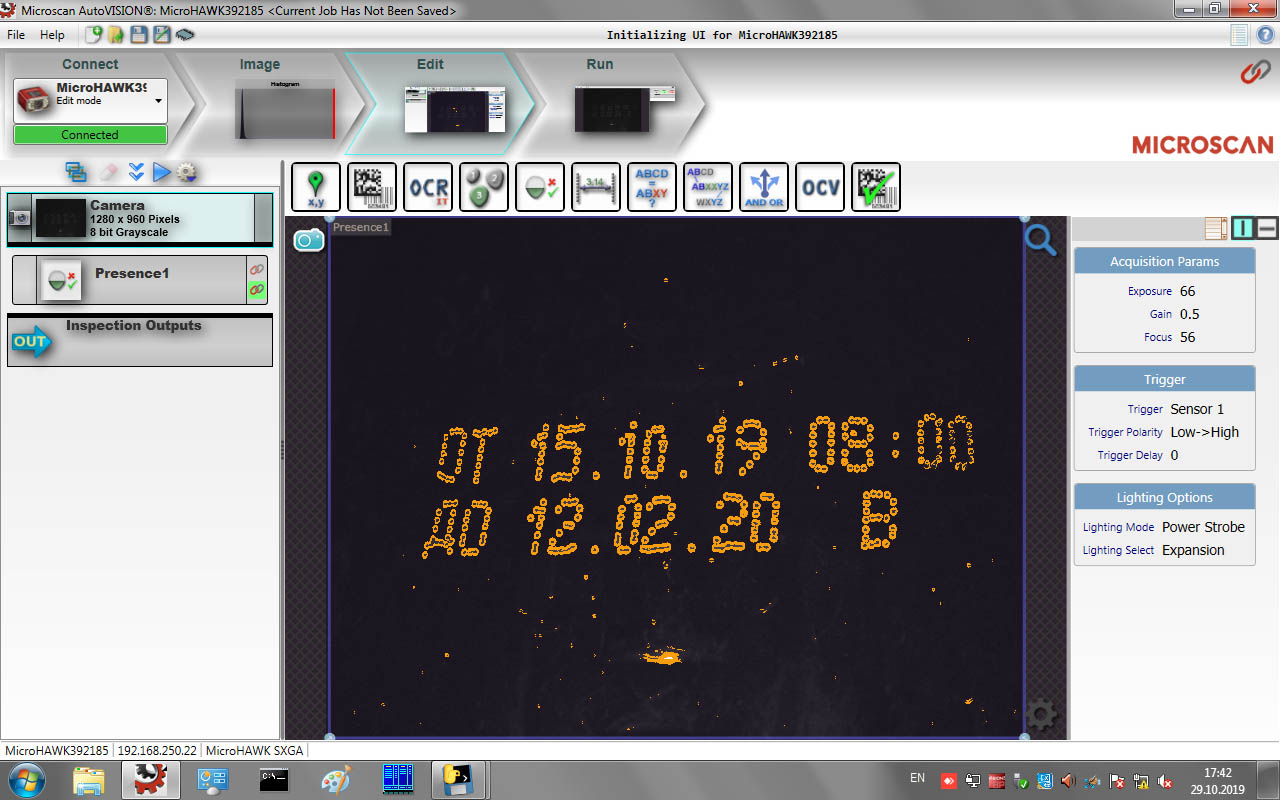

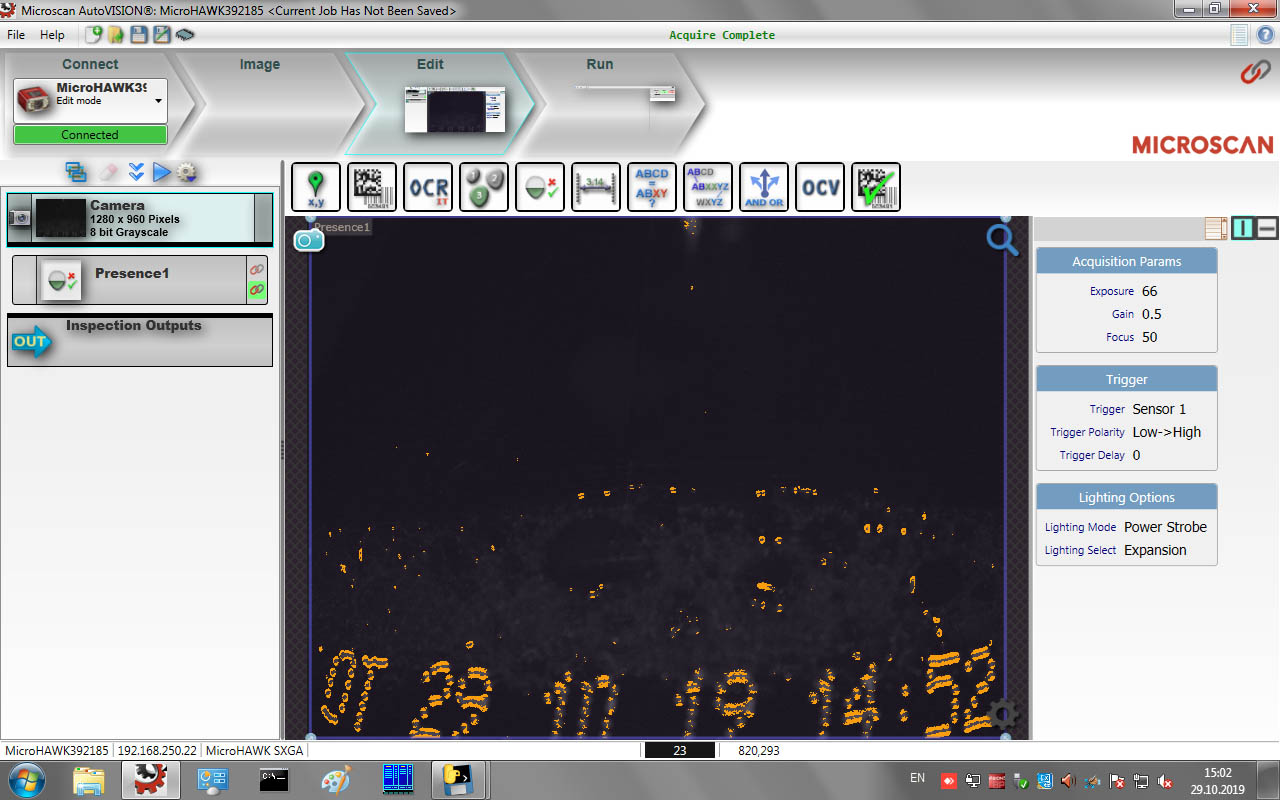

- Разработано ПО которое интегрируется с софтом камеры и с контроллером CP1L-EL. Ведется статистика по всем видам продукции – хранится более 3х месяцев
8) Выводы по внедрению (например, процент выявления брака, экономия материала, сокращение времени простоя и т.п.)
Контроль брака осуществляется выборочно визуально, внедрение системы технического зрения позволит исключить человеческий фактор.

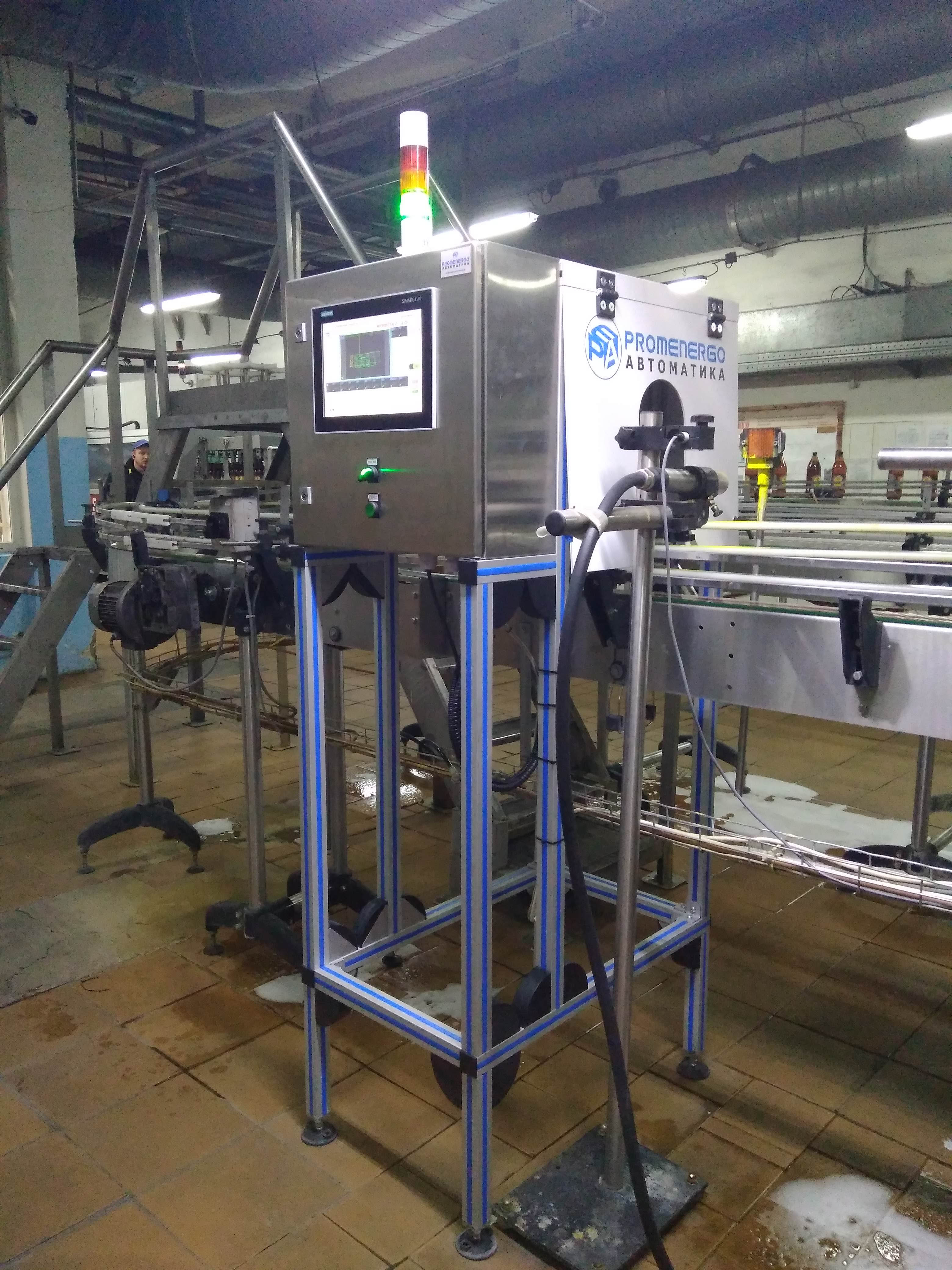

9) Фото самого объекта
