Обнаружение дефектов в сетчатом полотне шириной 2м.

Применение: рабочий процесс по обнаружению дефектов на видео ниже

Описание работы

1) Основные технические параметры установки/машины/механизма/конвейера (производительность в шт/бут/метрах/литрах, скорость движения материала, объем/метраж и т.п.)

• Машина по изготовлению полотна из стекловолокна
• Основана на принципе «Бесконечного» производства
• Рулон имеет среднюю длину 6км
• Ячейка 5х5 мм. Допуски +-0.5 мм

2) Технологические особенности процесса (высокая температура в зоне измерения, ограниченное пространство установки системы, повышенная запыленность и т.п)

• Ограниченное пространство установки системы
• Запыленность помещения
• Большие окна по стенам помещения
• Наличие паразитного солнечного света

3) Предложенная система технического зрения

• Контроллер техзрения FH-1050-20
• 5-ть 2МП камер с широкоформатными линзами

4) Основные дополнительные комплектующие (например, ПЛК, ПЧ, компьютер (в случае с паспортом рулона))

• Измерение рулона при помощи энкодера
• Обработка входных выходных данных на контроллере NX1P Omron
• Панель оператора NB Omron, для отображения метража переключением между рецептами и быстрым настройками

5) Было ли предложено решение по механическому креплению камеры (например, спроектирован крепеж или даже изготовлен нами)

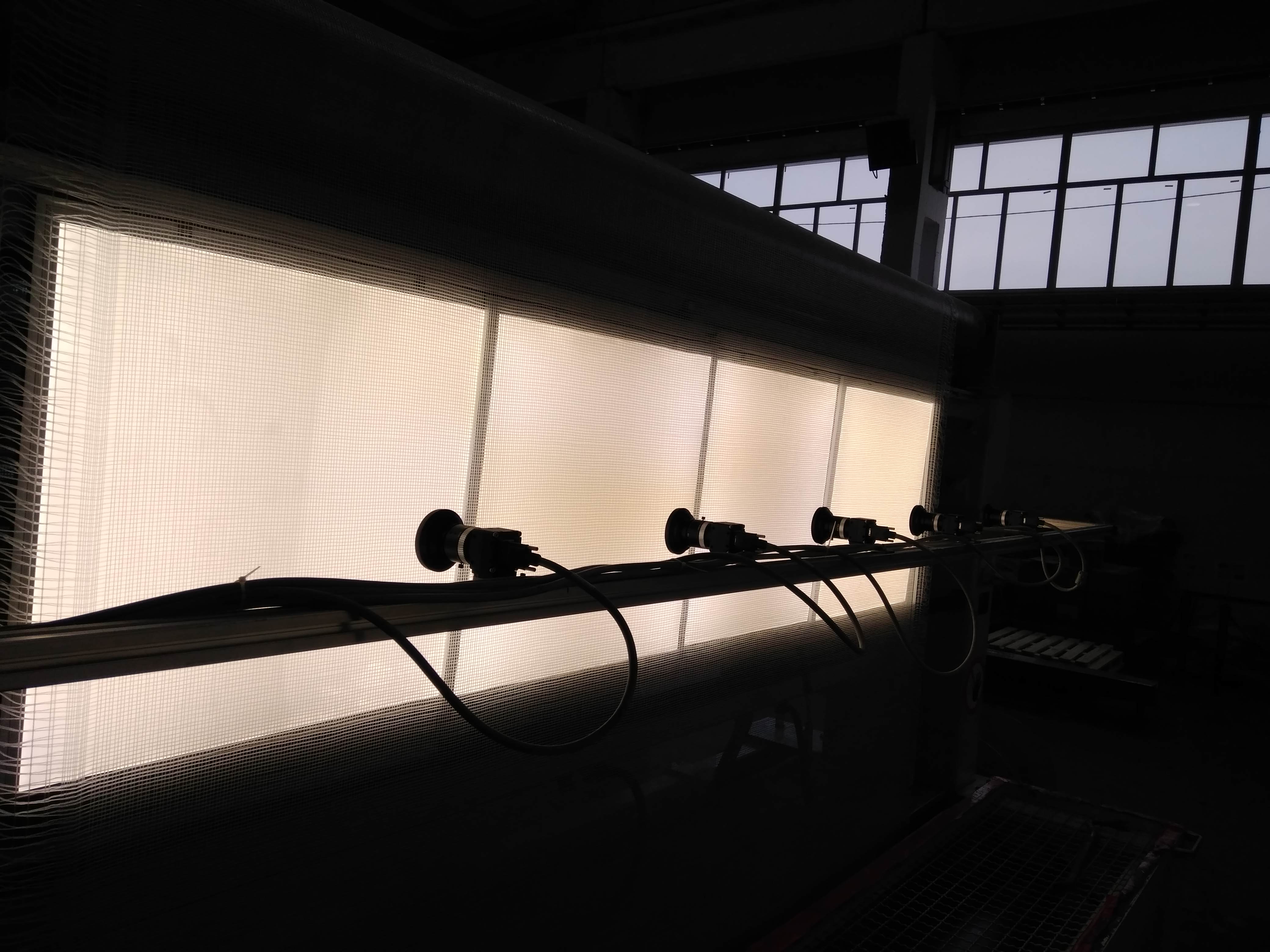

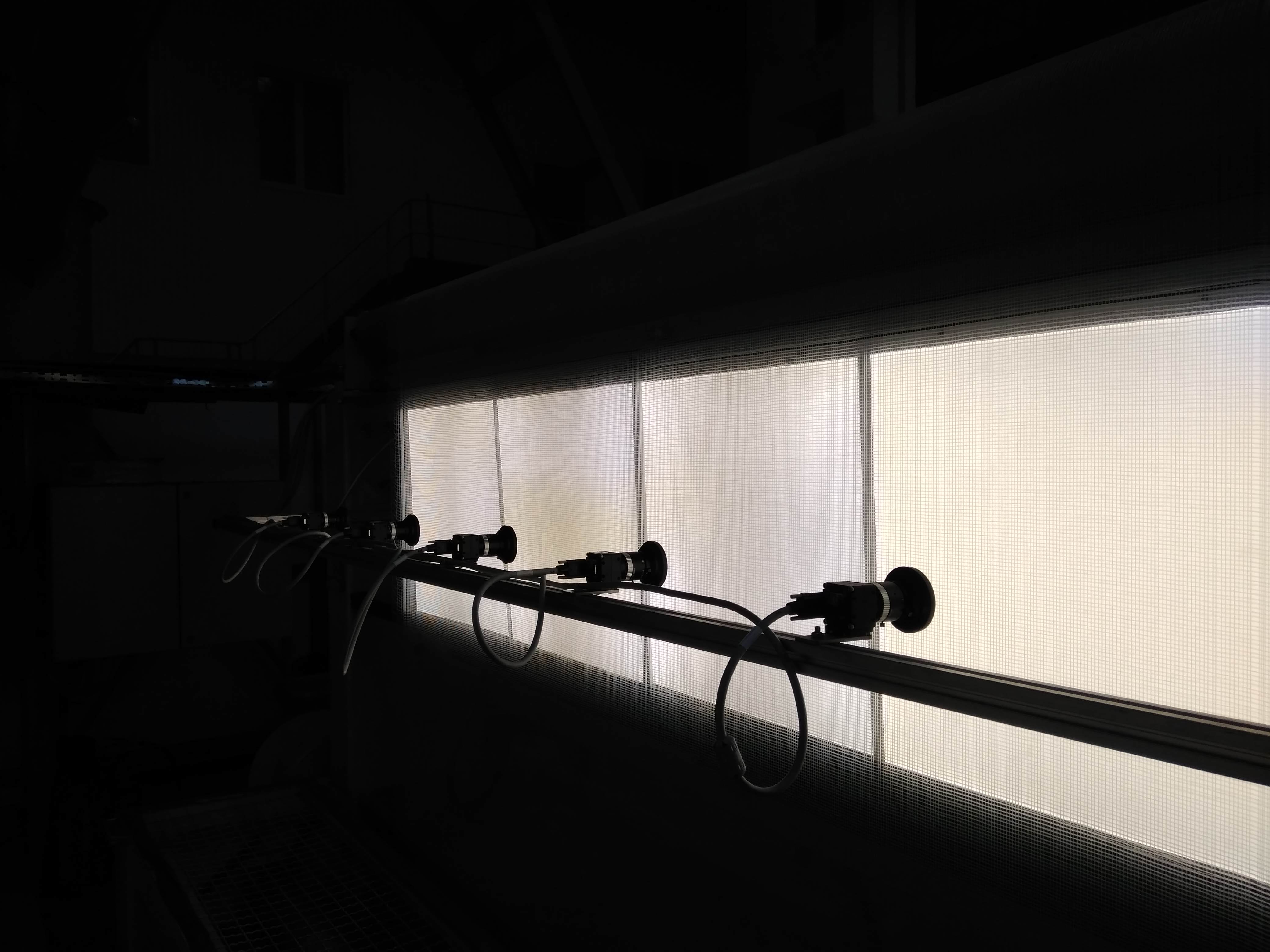

• Предложено проектное решение из экструдированного алюминия
• Заказчик по эскизам, самостоятельно изготовил раму для крепления камер и фонового освещения
• Освещение было спроектировано из светильников панельного типа

6) Реализована ли интеграция в систему заказчика (база данных, сетевой ресурс и т.п) или локальное решение.

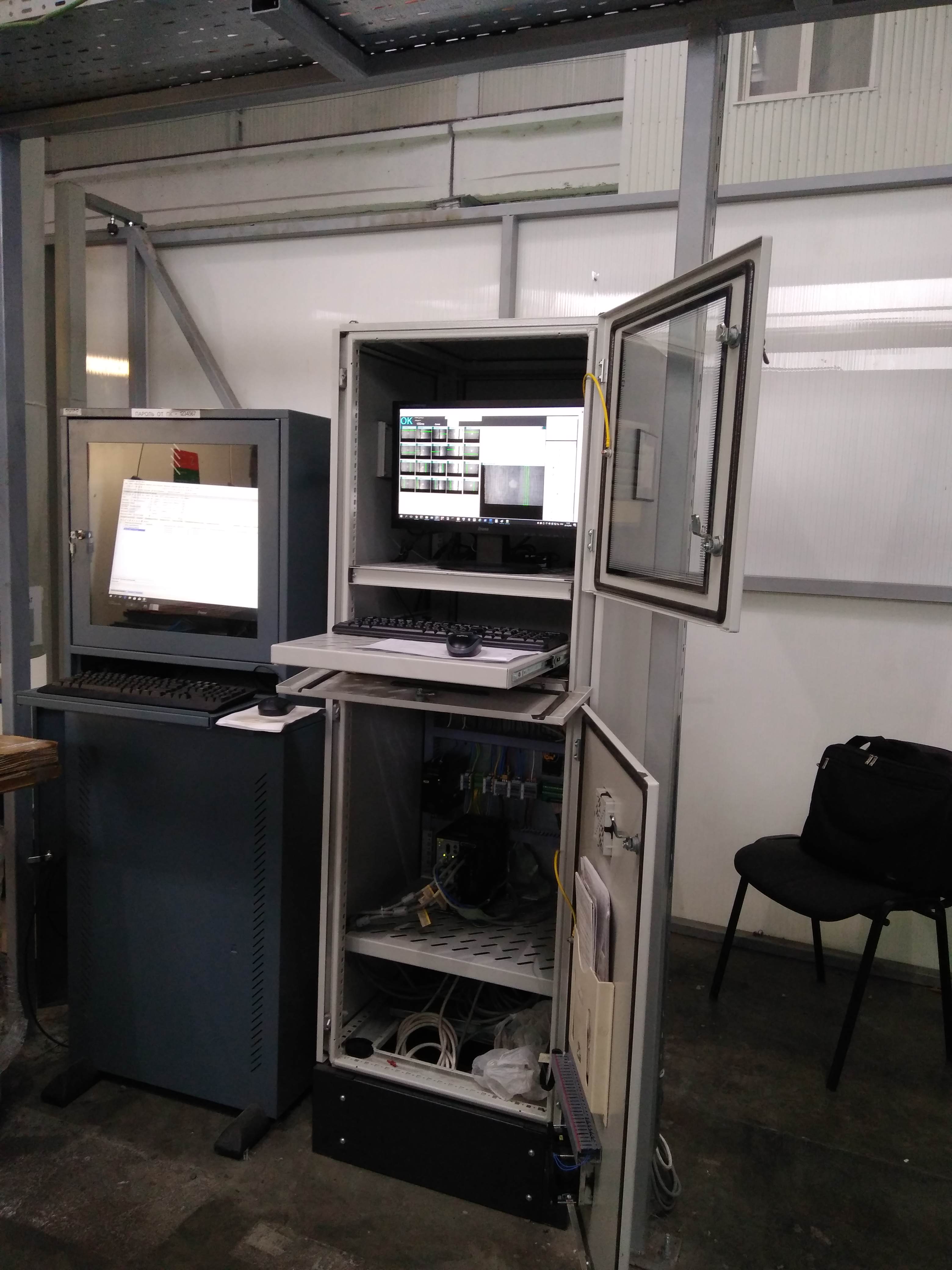

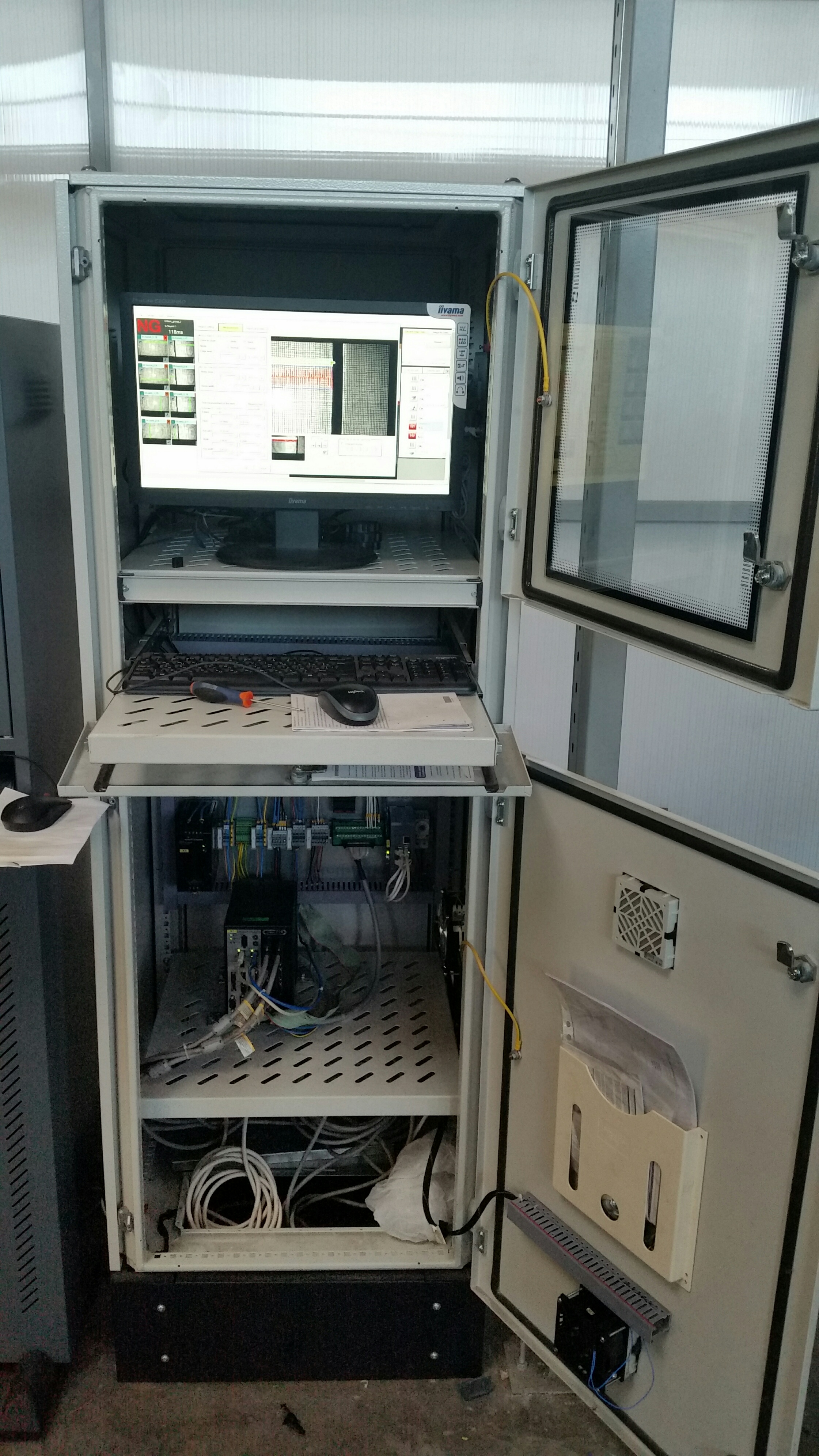

• Шкаф управления тех. зрением с монитором и мини ПС для формирования паспорта рулона в формат PDF

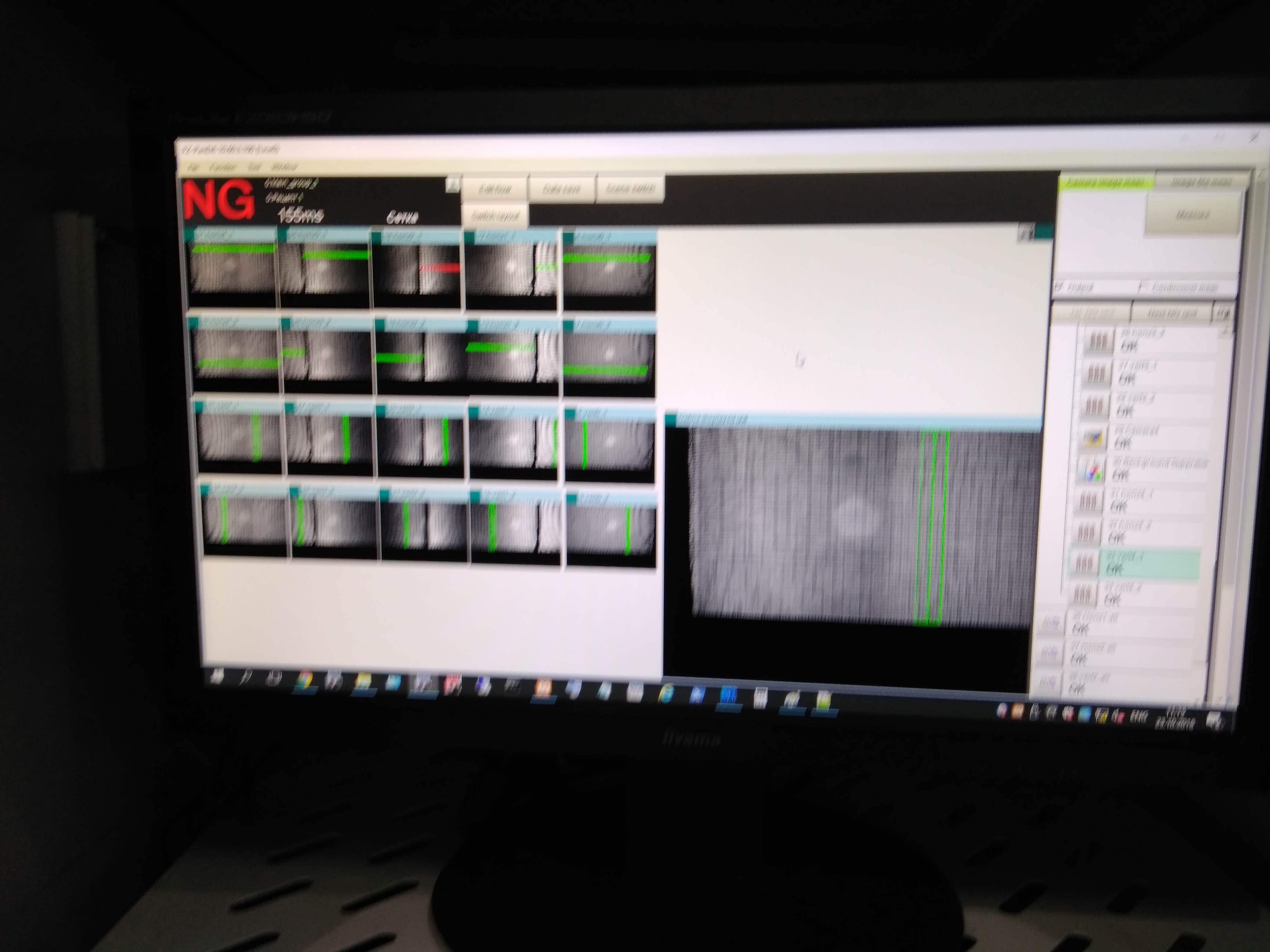

• Слежение (старт, пауза, стоп) за формированием паспорта из обычного браузера
• Написаны скрипты для сайта паспорта рулона. Передача сформированного паспорта на сетевой ресурс заказчика

7) Интерфейс управления (панель оператора, клиентское место (как на сетке) или другое).

• Реализовано, два рабочих места:
  • Одно для управления формирования паспорта, в нем же можно настроить систему (монитор, клавиатура, мышь, мини ПК)

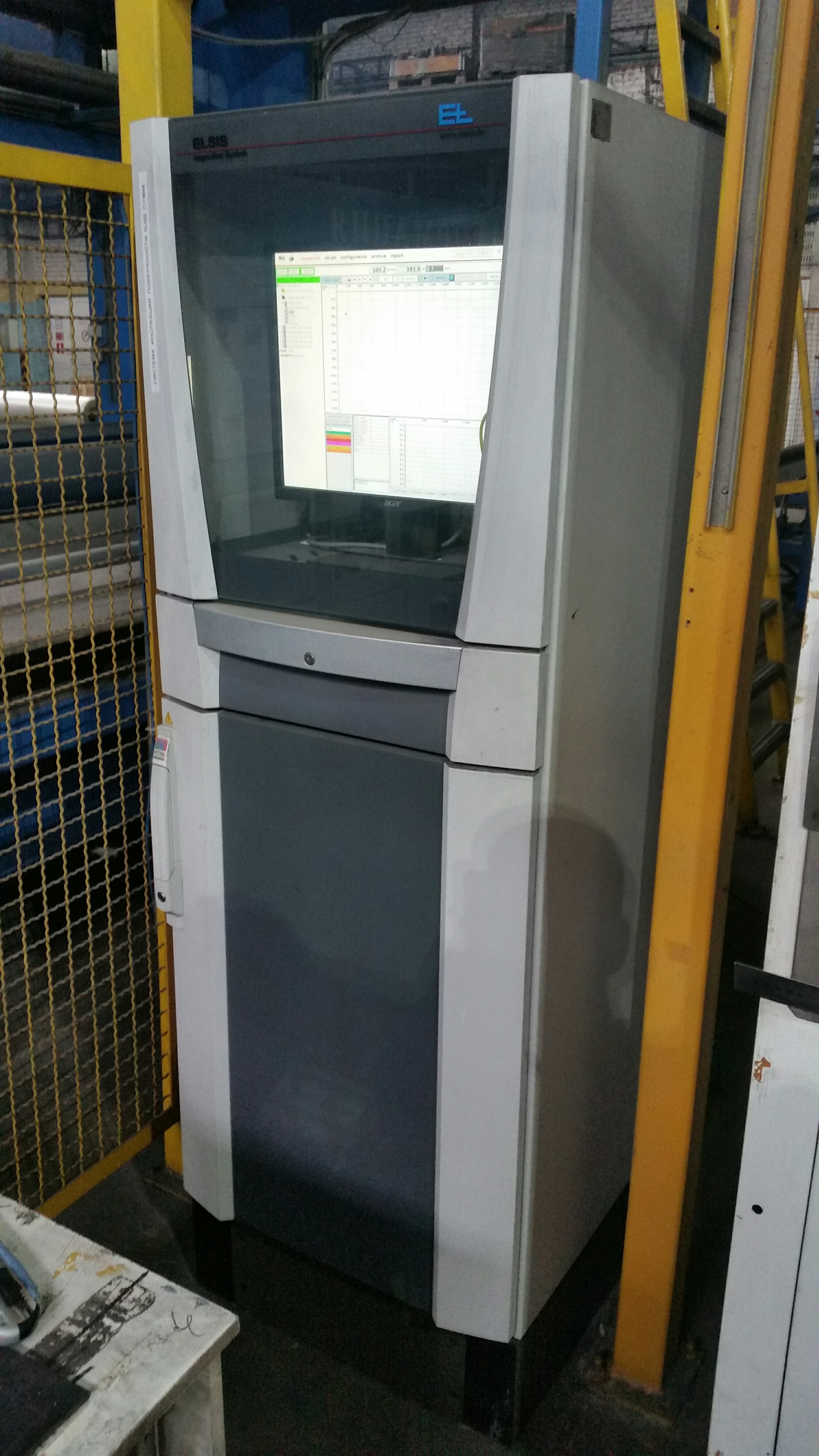

  • Второе для быстрого переключения между рецептами и коммерческий учет материала (HMI NB)

8) Выводы по внедрению (например, процент выявления брака, экономия материала, сокращение времени простоя и т.п.)

Система обнаруживает брак быстрее и надежнее человека, не имеет усталости и снижения внимания, может работать непрерывно, пока идет процесс изготовления полотна. До этого измерения качества проводились в контрольных точках. Были случаи пропуска брака на всем протяжении 6км полотна.
