Совместный вебинар с компанией Omron: Визуальный контроль нанесения даты и маркировки продукта

Примеры применений - скорость

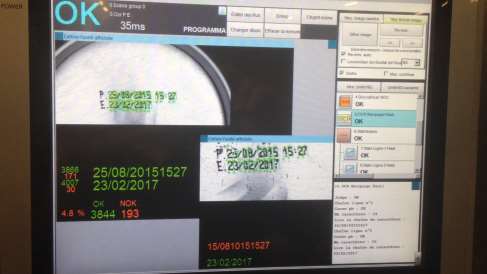

Прослеживаемость по маркировке читаемой человеком

Цикл <40 мс. Это соответствует 2,5 объекта / сек.

История

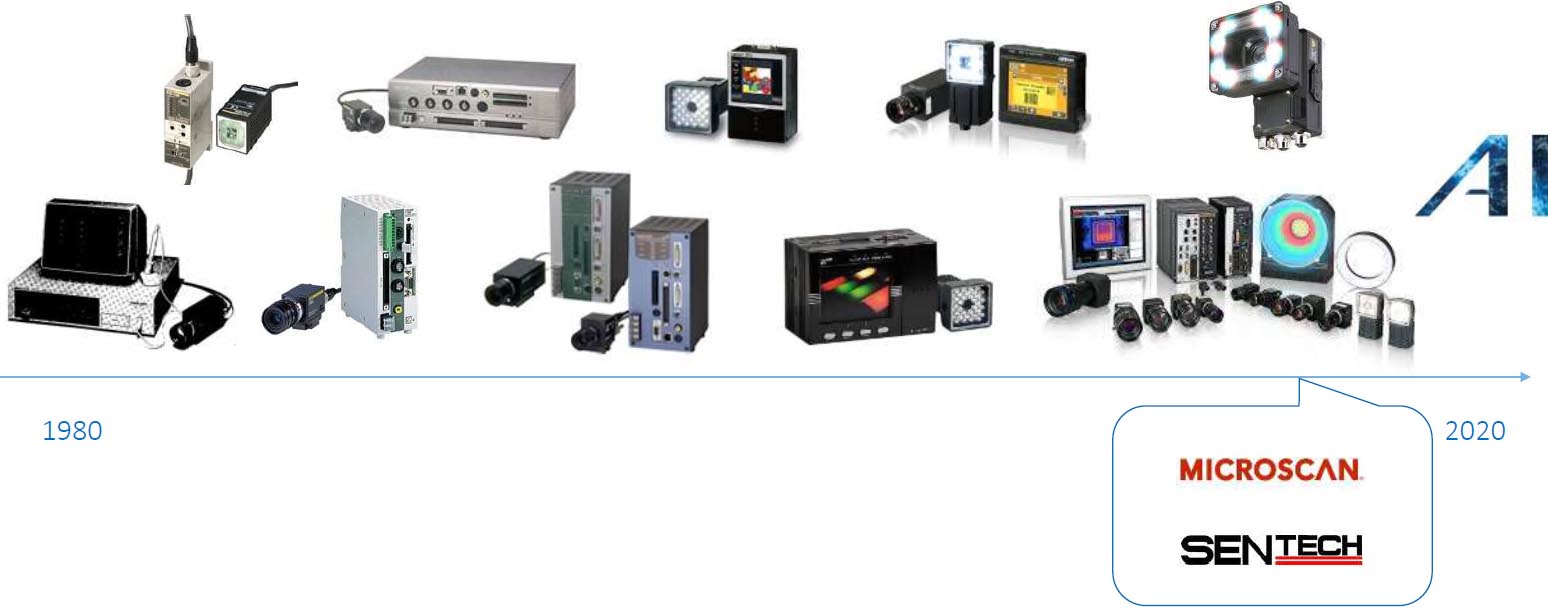

Omron предлагает системы технического зрения более 40 лет( 1980 г. - 2020 +)

Типовые задачи технического зрения

Контроль качества продукта при изготовлении Контроль посторонних включений (загрязнений) Контроль формы, дефектов Контроль правильности сборки

Техническое зрение роботов Распознавание формы и траектории обработки Задачи Pick-and-Place

Контроль продукции при упаковке Контроль правильности упаковки Контроль этикеток Контроль надписей Контроль штрих-кода

Отслеживание продукции и индивидуальная маркировка Прослеживаемость при производстве Маркировка уникальными кодами (Сериализация)

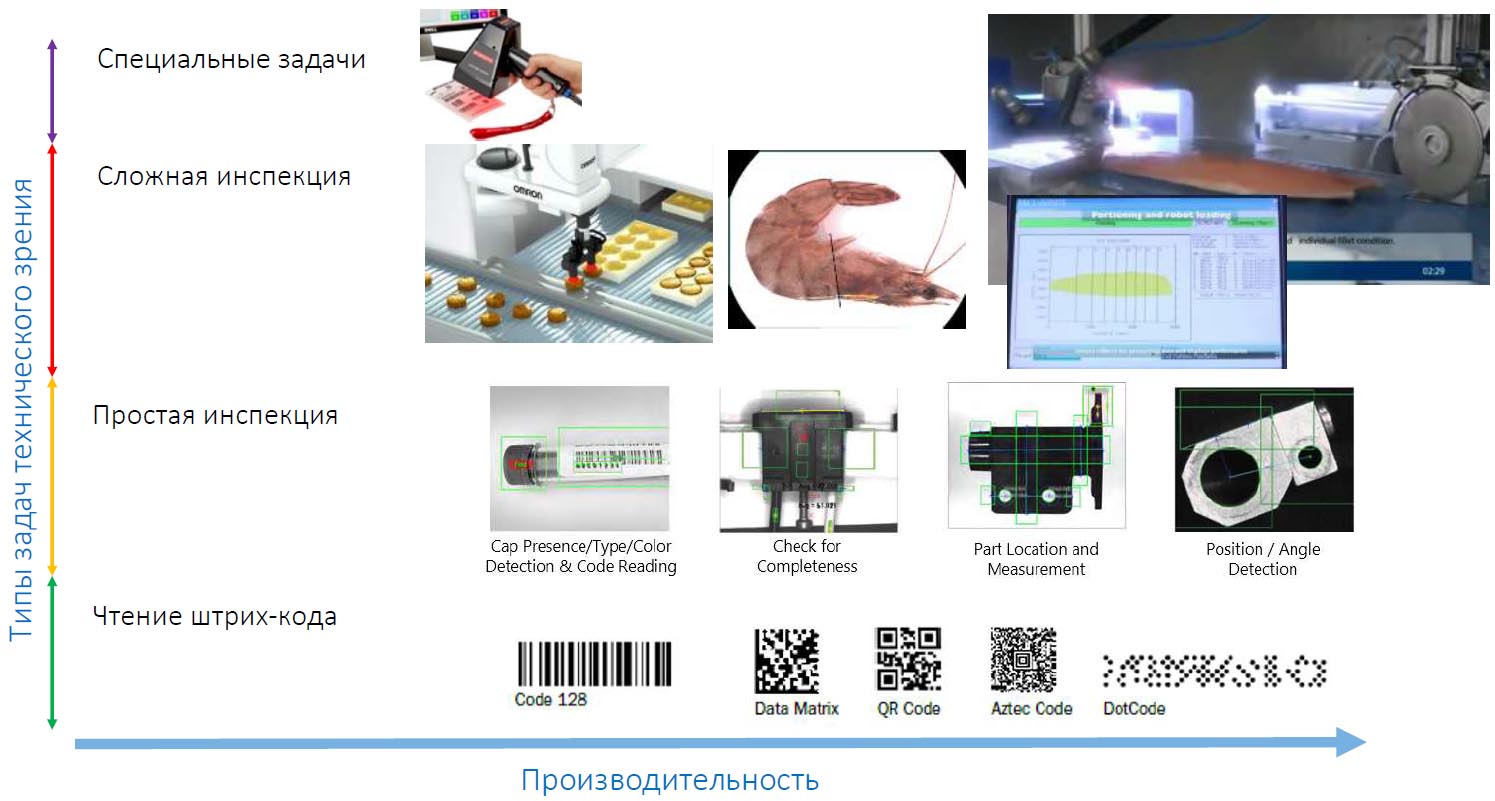

Сложность задач и специализация

Решаемые задачи

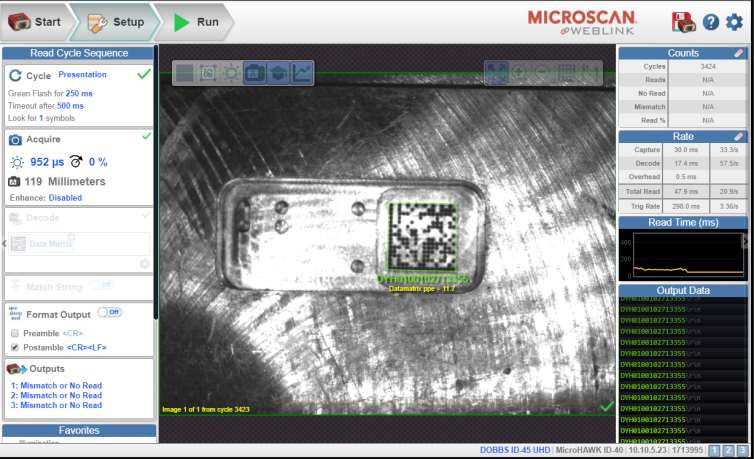

Чтение штрих-кода: Code 128, DataMatrix, QR Code, Aztec Code, DotCode

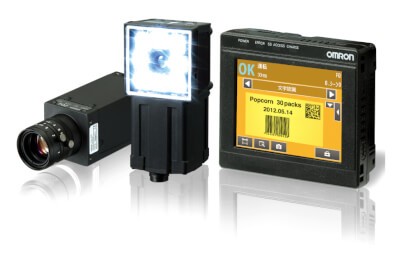

Простая инспекция: Cap Presence/Type/Color Detection and Code Reading, Check for Completeness, Part Location and Measurement, Position/Angle Detection

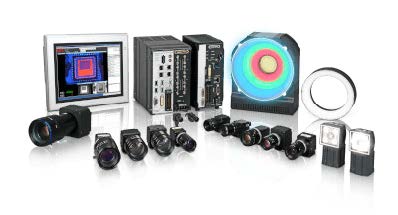

Портфолио

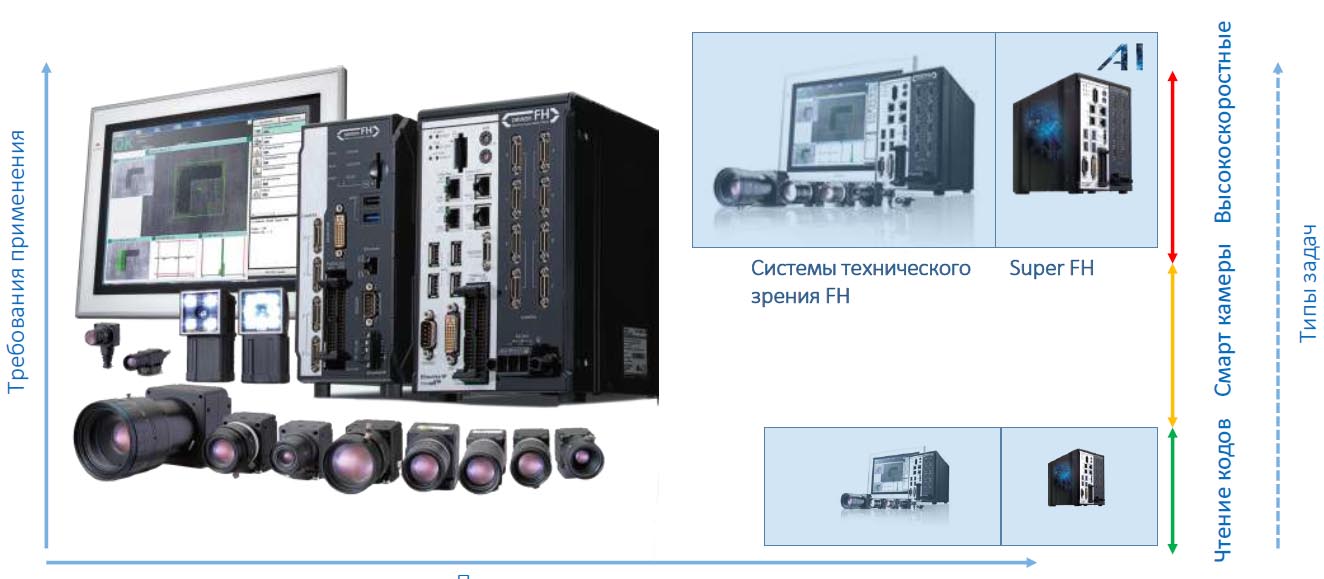

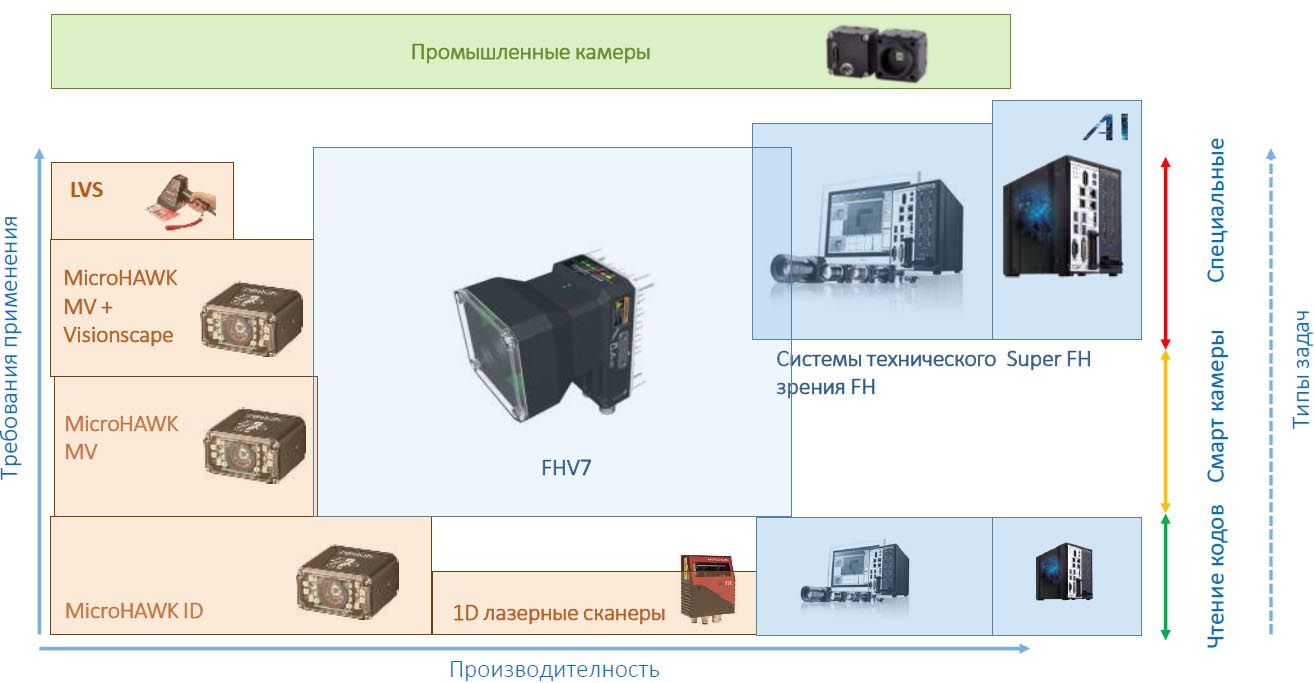

Типы задач: Чтение кодов, Смарт камеры, Специальные

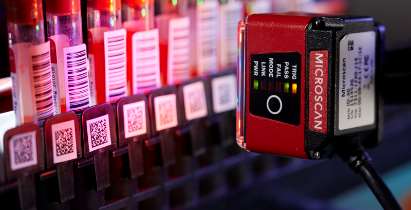

Чтение кодов: MicroHAWK ID, 1D лазерные сканеры

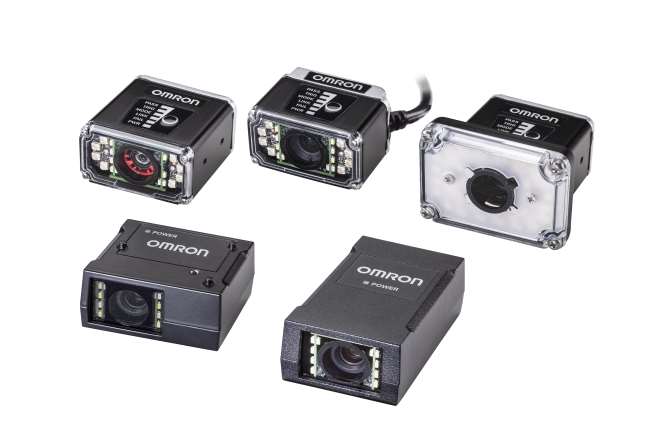

Смарт камеры: MicroHAWK MV, FHV7, Системы технического зрения FH, Super FH

Специальные: MicroHAWK MV + Visionscape, LVS, Промышленные камеры

Работа с машиночитаемыми кодами (штрих-кодами)

(Прослеживаемость и маркировка уникальными кодами)

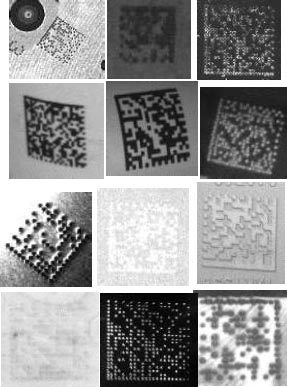

1D и 2D коды – все распространенные форматы, коды прямой маркировки DPM

Фирменный алгоритм X-Mode для работы с искаженными и поврежденными кодами

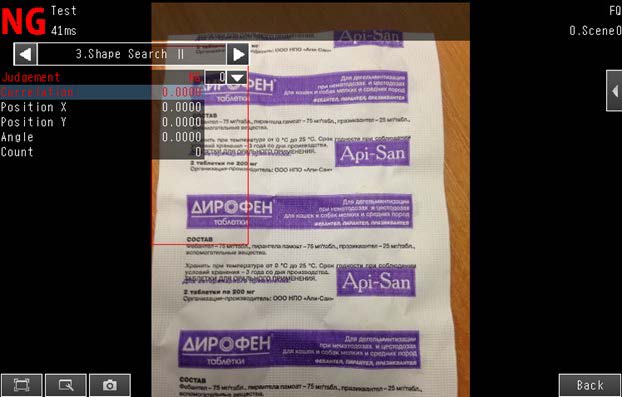

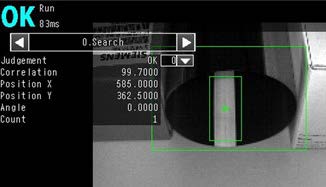

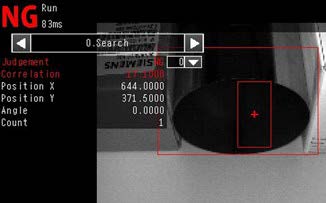

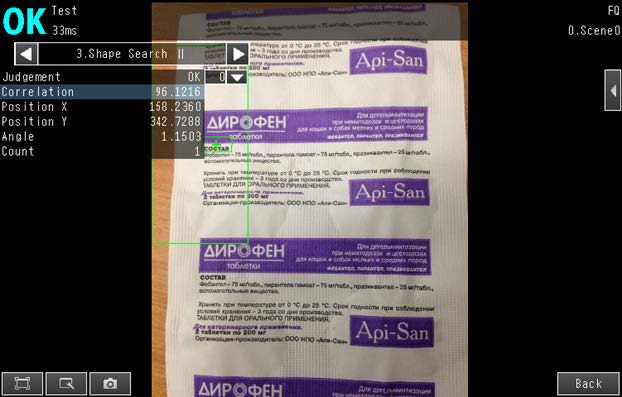

Контроль без распознавания текста на основе точного сравнения шаблона (образца)

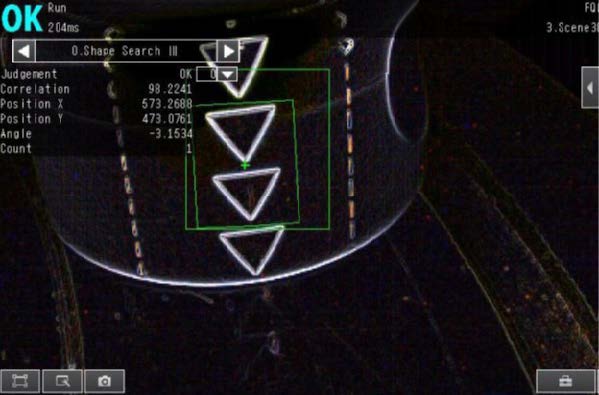

Контроль продукции Качество наклеивание этикетки Верность этикетки Позиционирование этикетки на изделии

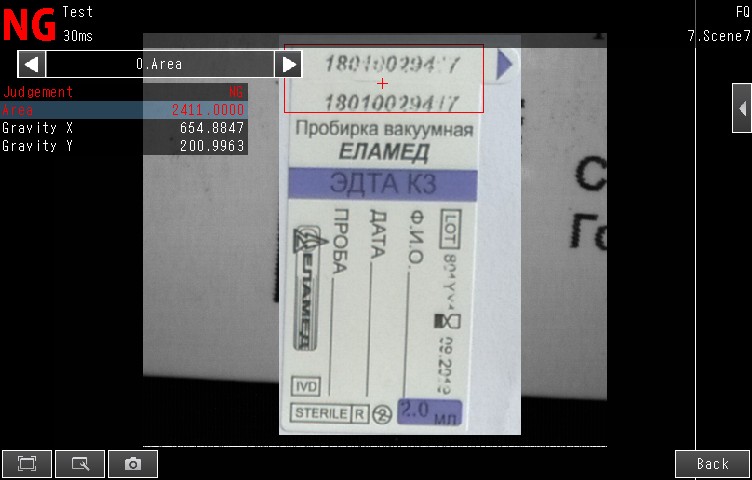

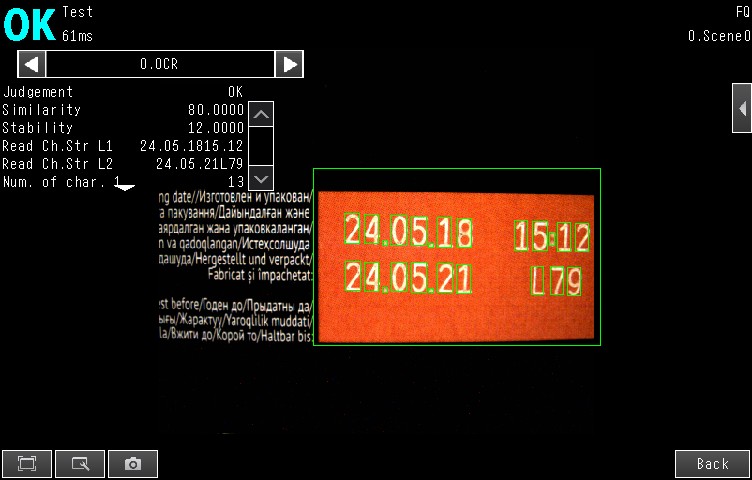

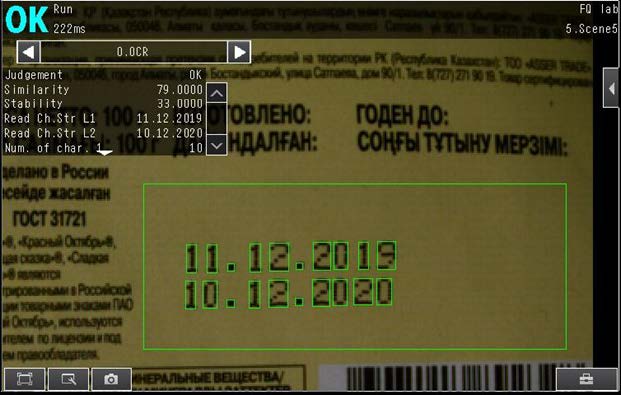

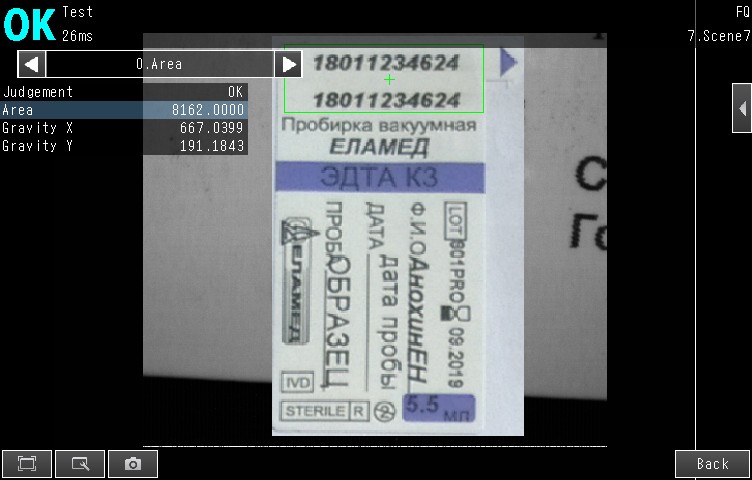

Распознавание текста (человеко-читаемой информации)

Выполняется системами технического зрения с помощью инструментов распознавания текста - OCR

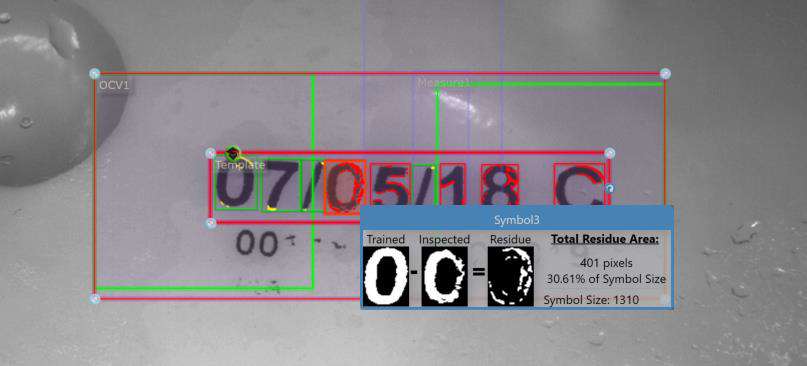

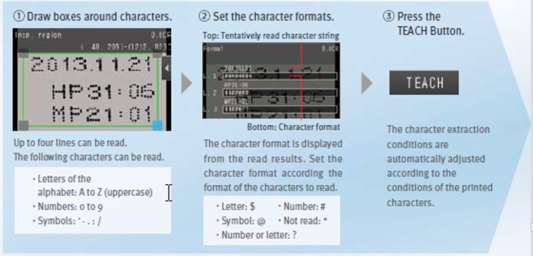

Время для регистрации символов в библиотеке		Распознавание запущено
Могут быть прочитаны символы большинства принтеров, включая матричные
Различные типы печати		Поддерживается 80 шрифтов
Уникальная технология может стабильно распознавать нечеткие и искаженные символы
Нечеткие и искаженные наклоном символы		По дуге
		Слипшиеся

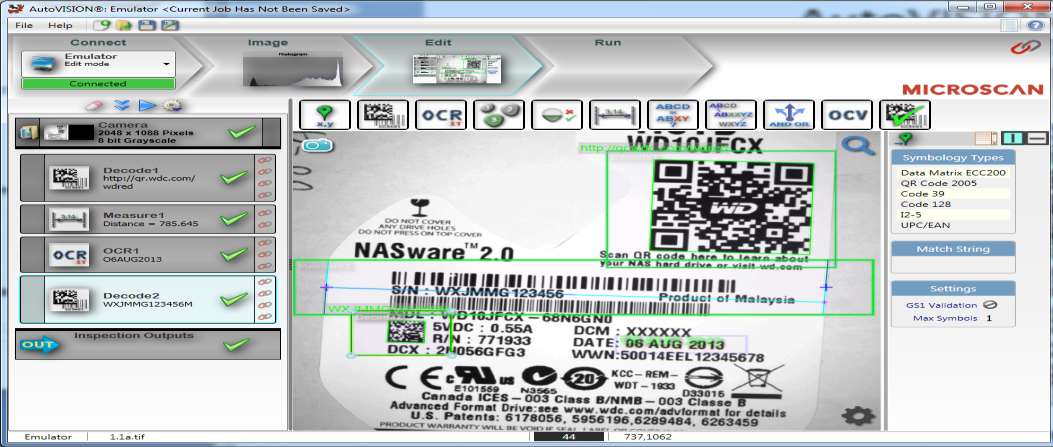

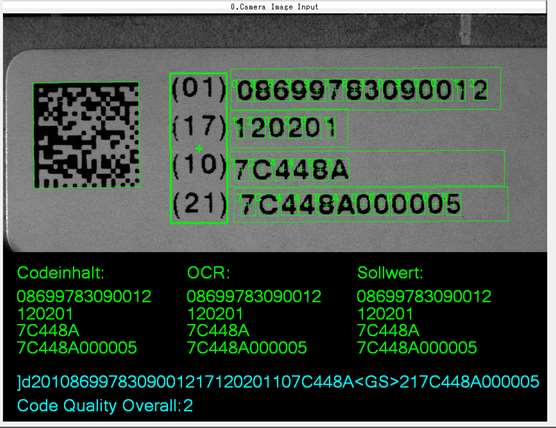

Совместная инспекция штрих-кодов и человеко-читаемой информации

Выполняется системами технического зрения с помощью инструментов декодирования кодов и OCR

Линейка промышленных сканеров

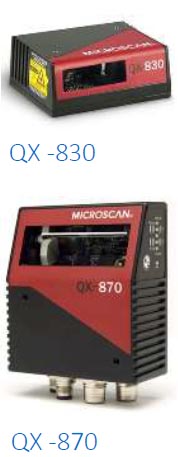

Лазерные сканеры штрих-кода (1D)

Высокая скорость 300 ... 1400 скан./с Устойчивое декодирование (X-Mode) Расширенное поле зрения Повышенная устойчивость к: поврежденным символам, непропечаткам, нарушению ширины, формата символики Гибкость коммуникаций TCP/IP, Ethernet/IP

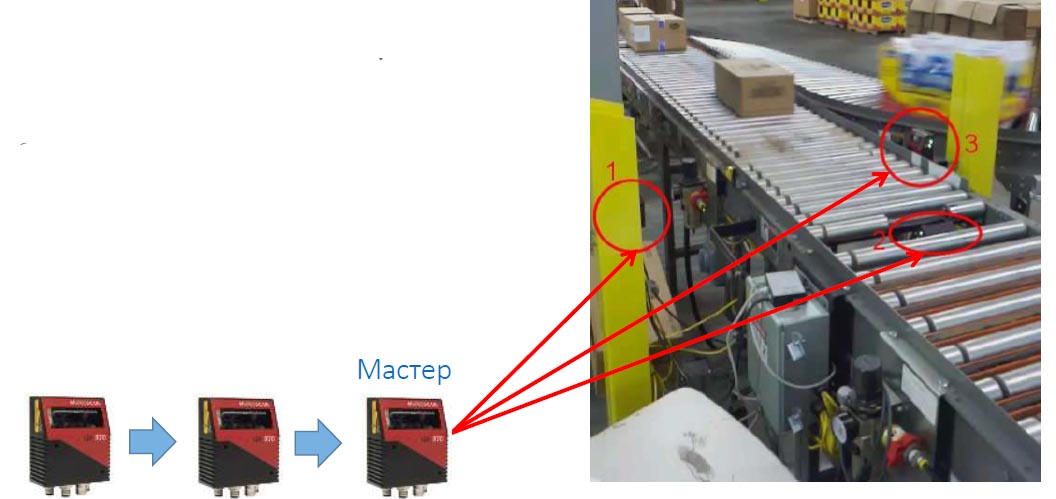

3 сканера работающие в одной цепи. Считанные коды передаются в Мастер:

Портфолио MicroHAWK

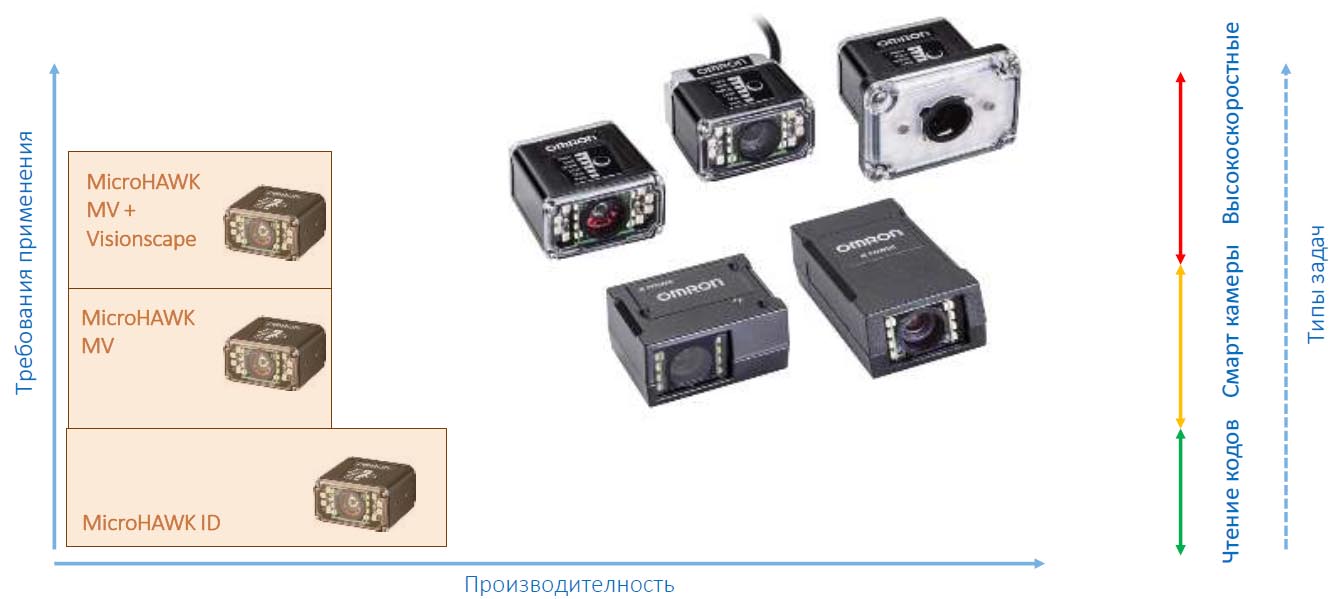

Типы задач:

Чтение кодов: MicroHAWK ID

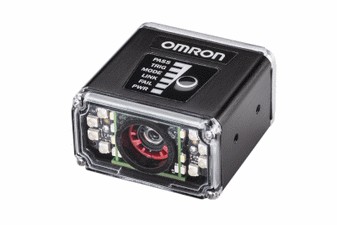

Смарт камеры: MicroHAWK MV

Высокоскоростные: MicroHAWK MV + Visionscape

Платформа MicroHAWK

От сканера штрих-кода к смарт-камере

Вы выбираете свою конфигурацию камеры. Вы выбираете, что умеет делать ваша камера

Сканер:

Смарт-камера:

Впервые представлен в 2016 г:

2020 г. – обновление MicroHAWK 2.0

804 сканера + 1020 смарт-камер

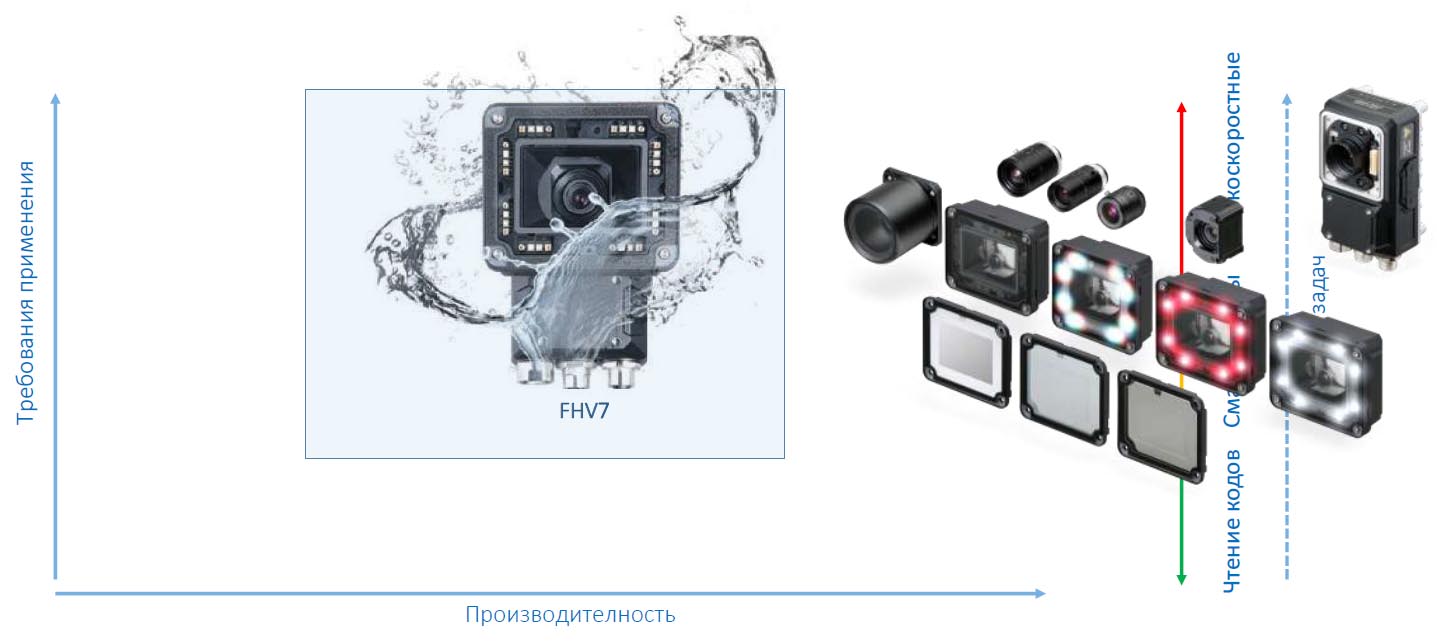

Портфолио FHV7

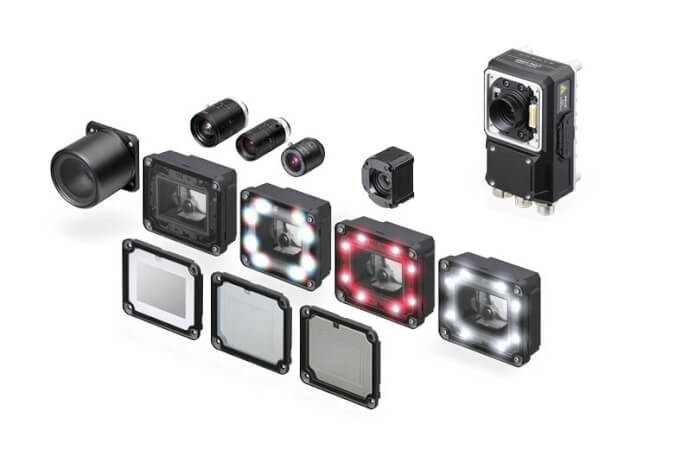

Линейка FHV7 (более 300 000 комбинаций)

CPU: High speed

12 матриц (цветные / монохромные)

Полнокадровый затвор: 0.4 МП (552 кадр/с) 1.6 МП (138 кадр/с) 3.2 МП (83 кадр/с) 5 МП (54 кадр/с) Построчный затвор: 6.3 МП (36 кадр/с) 12 МП (20 кадр/с)

Автофокус Высокоскоростной Жидкостная линза 2 модели: 6 мм 19 мм

Автофокус Моторизированный объектив 1 привод Х 5 объективов: 6 мм 9 мм 12 мм 16 мм 25 мм

C-mount:

Модули подсветки (модели): многоцветная (R+G+B+IИК) Красная Белая ИК

Светофильтры (модели): Рассеивающий Рассеивающий ИК Поляризационный Защитное стекло

Тач-панель 10.4”

ПО Инструменты для ПК, WEB интерфей

Коммуникационные модули Модуль ввода/вывода Модуль EtherCAT

Влагозащитный кожух

Кабели

Кронштейны

451 модель внешних подсветок

FH, Super FH

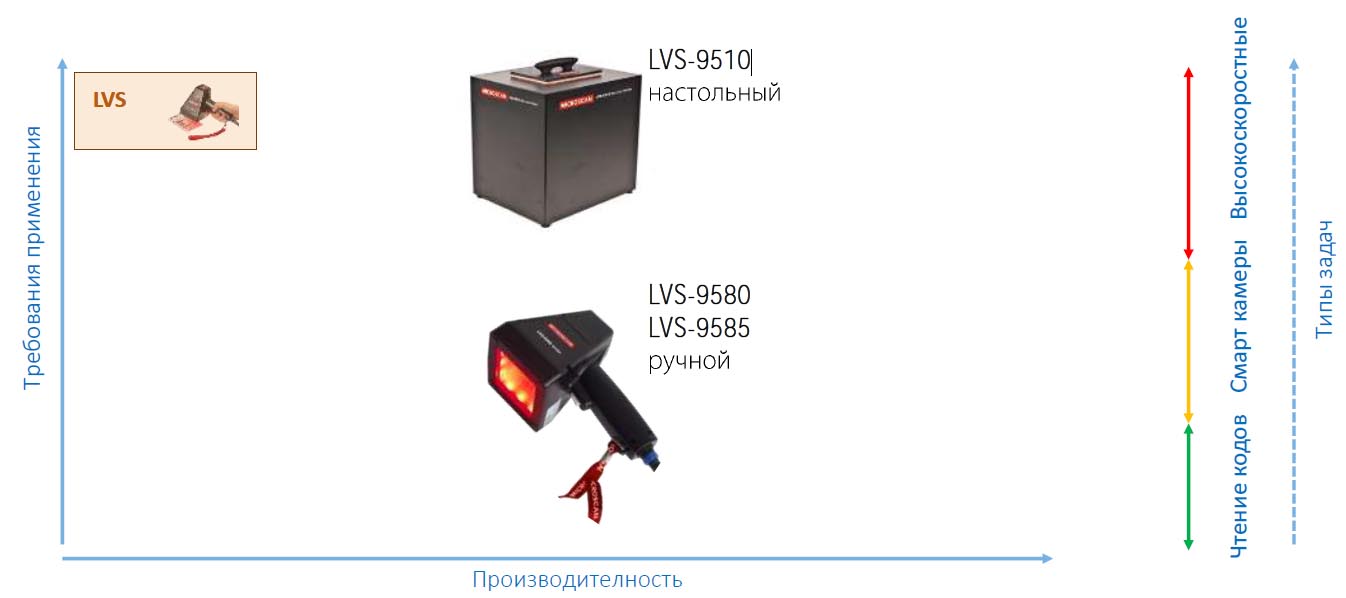

Портфолио LVS

LVS-9580, LVS-9585 - ручные сканеры

LVS-9510 - настольный сканер

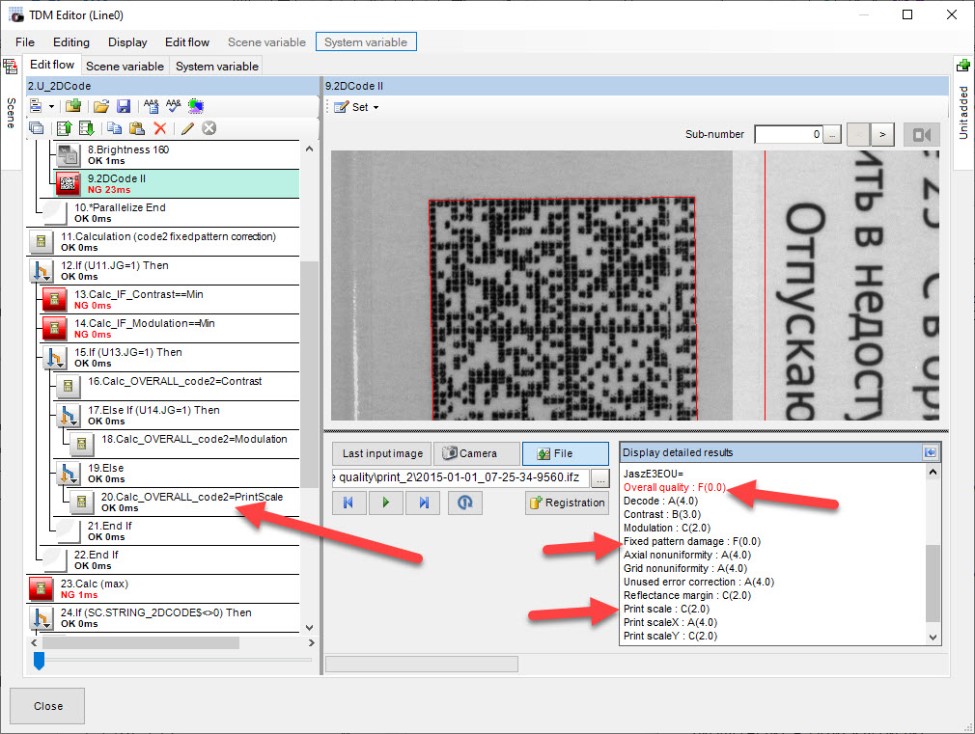

Верификация штрих-кодов

В чем разница между сканерами штрих-кода и системами оценки качества штрих-кода?

Сканеры штрих-кода

• Обнаружение и декодирование штрих-кода
• Передача распознанного значения в стандартном протоколе

Системы контроля качества кода

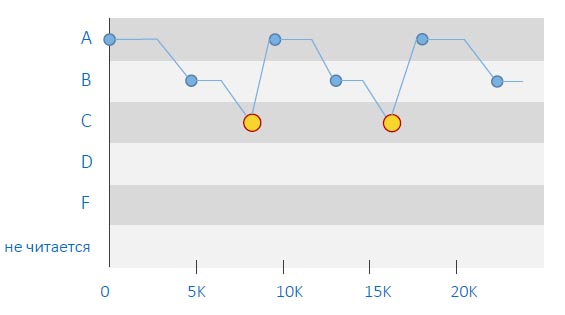

Оценка качества предотвращает низкое качество маркировки продукта, что снижает вероятность всех последующих проблем, связанных с читаемостью кода

Почему важна оценка качества кода?

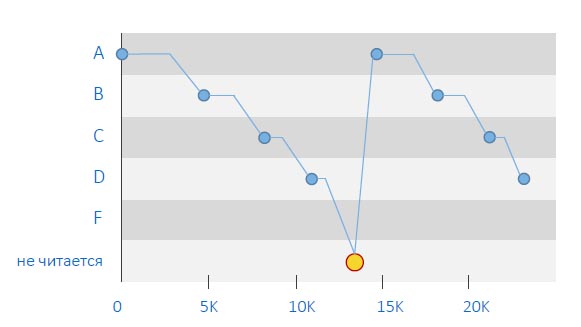

• Даже если код считался сканером шрих-кода, он может содержать дефекты, которые не соотв. стандартам качества
• Штрих-коды, отвечающие стандартам ISO, считываются любым сканером от любого произфодителя

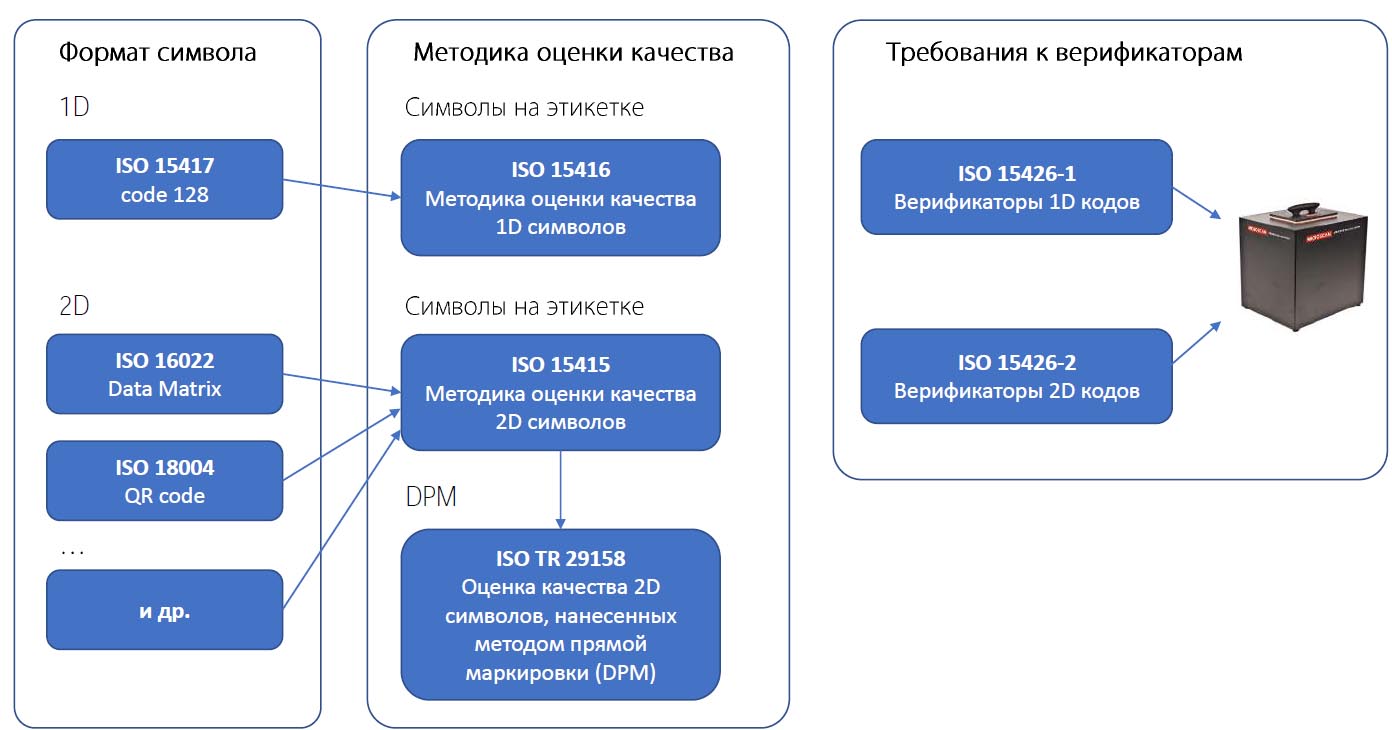

Формат символа

1D: ISO 15417 code128

2D: ISO 16022 Data Matrix + ISO 18004 QR Code

Методика качества оценки

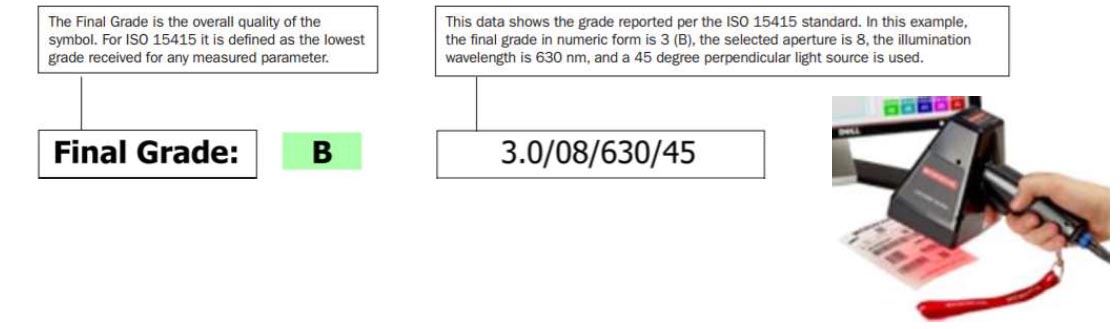

Символы на этикетке: ISO 15416 Методика оценики качества 1D символов

Символы на этикетке: ISO 15415 Методика оценики качества 2D символов

DPM: ISO TR 29158 Оценка качества 2D символов, нанесенных методом прямой маркировки (DPM)

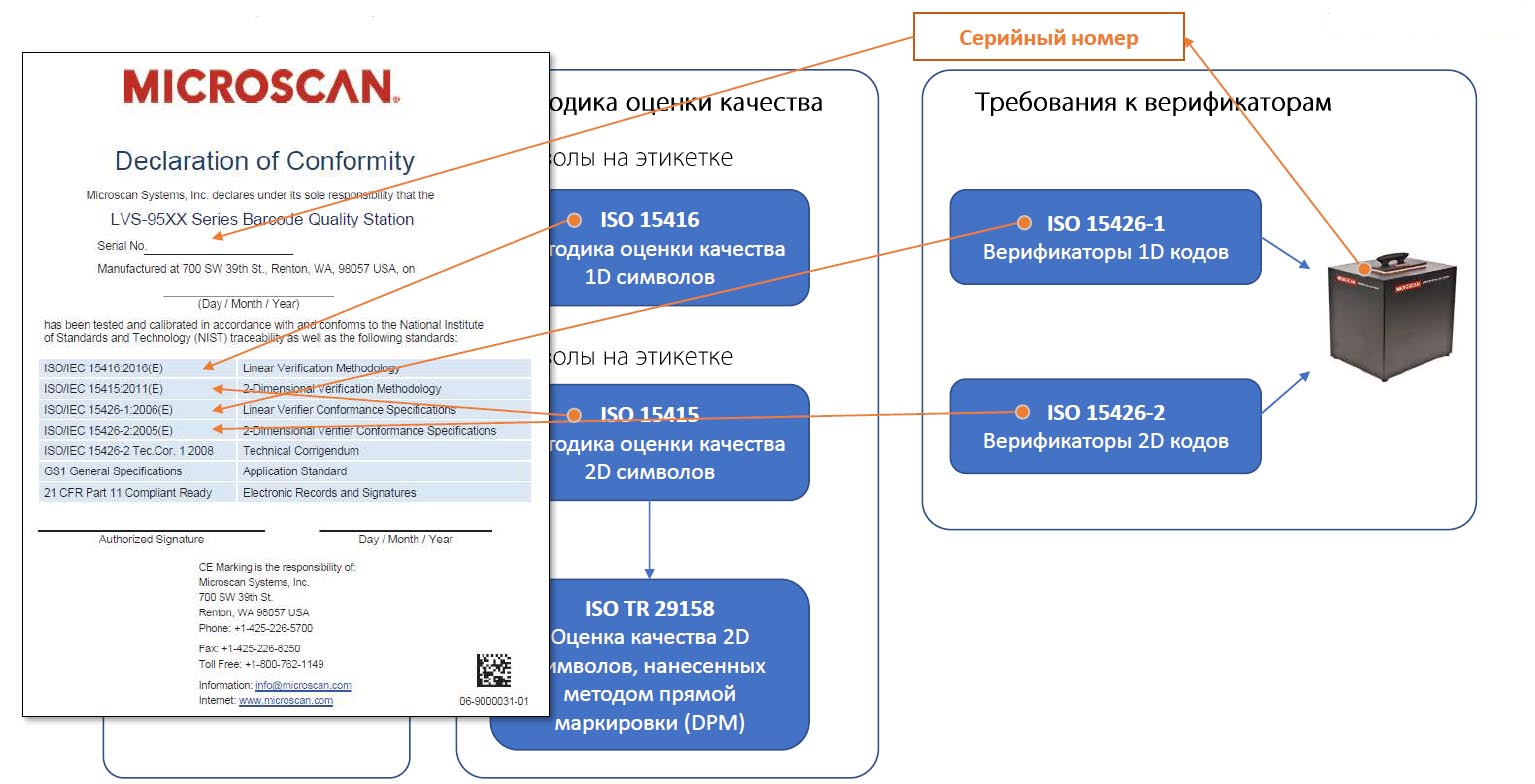

Требования к верификаторам

ISO 15426-1 Верификаторы 1D кодов

ISO 15426-2 Верификаторы 2D кодов

Проекты FQ2

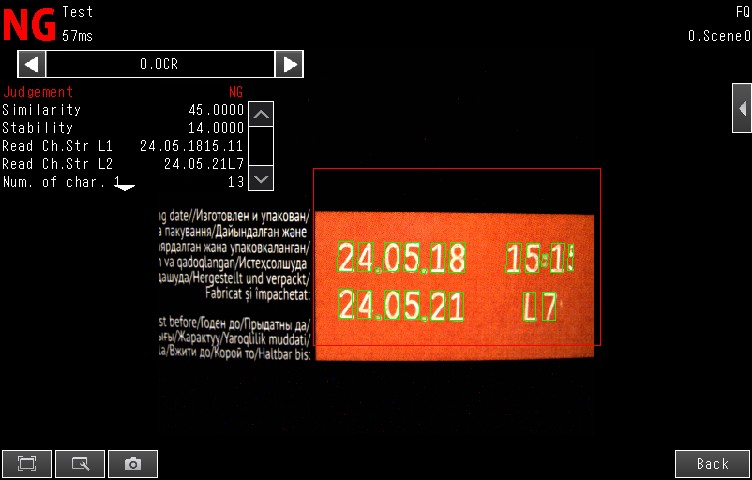

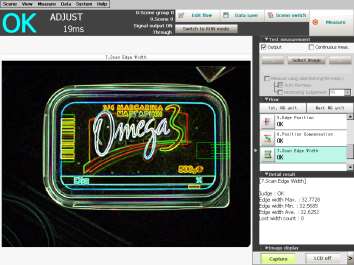

Смещение надписи относительно типографского рисунка

OCR

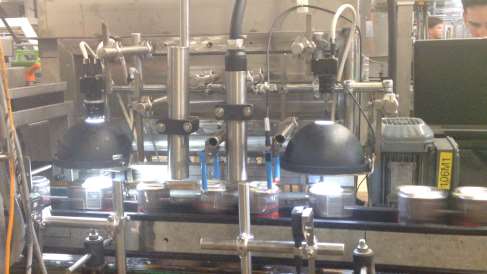

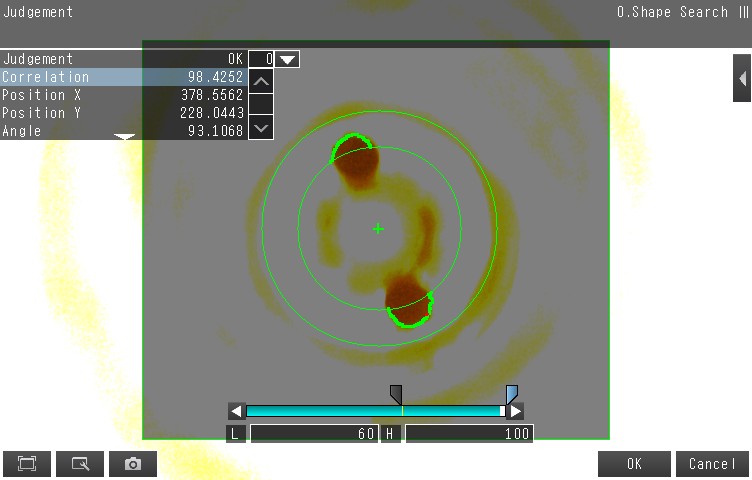

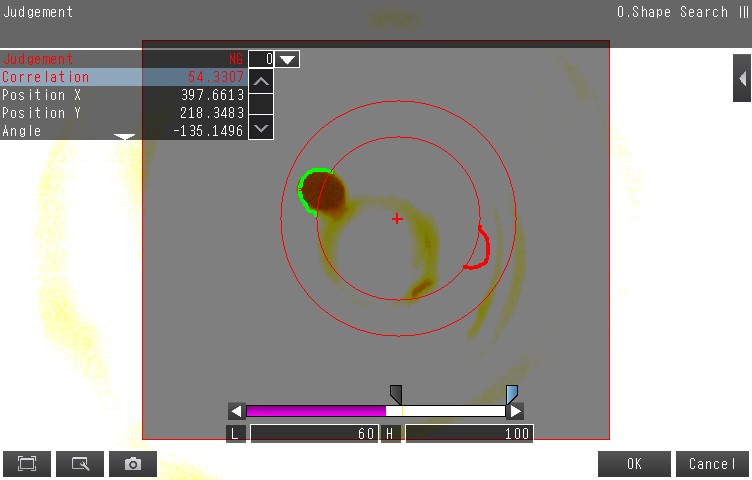

Контроль качества нанесения герметика при производстве заготовок для консервных банок.

OCR

Контроль качества нанесения человеко читаемой информации на этикетку.

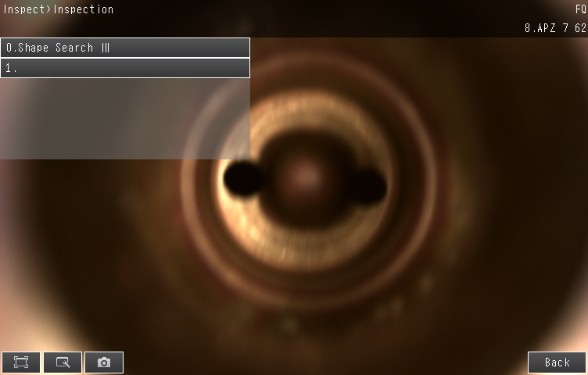

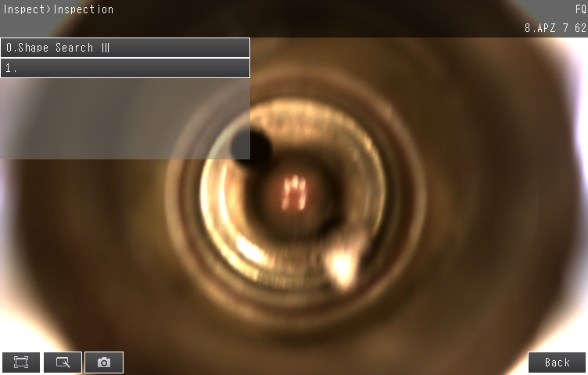

Контроль качества гильзы

Контроль качества нанесения целлофановой обертки на крышку

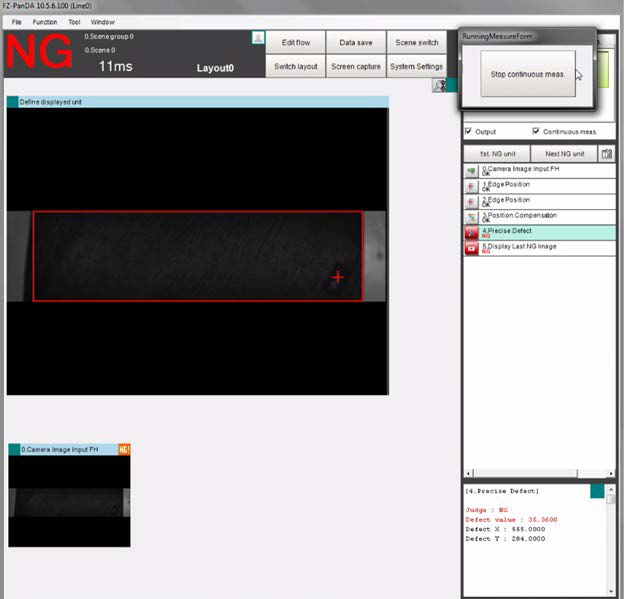

Проекты FH

Контроль качества нанесения резинового покрытия на металлокорд.

Проекты FHV-7

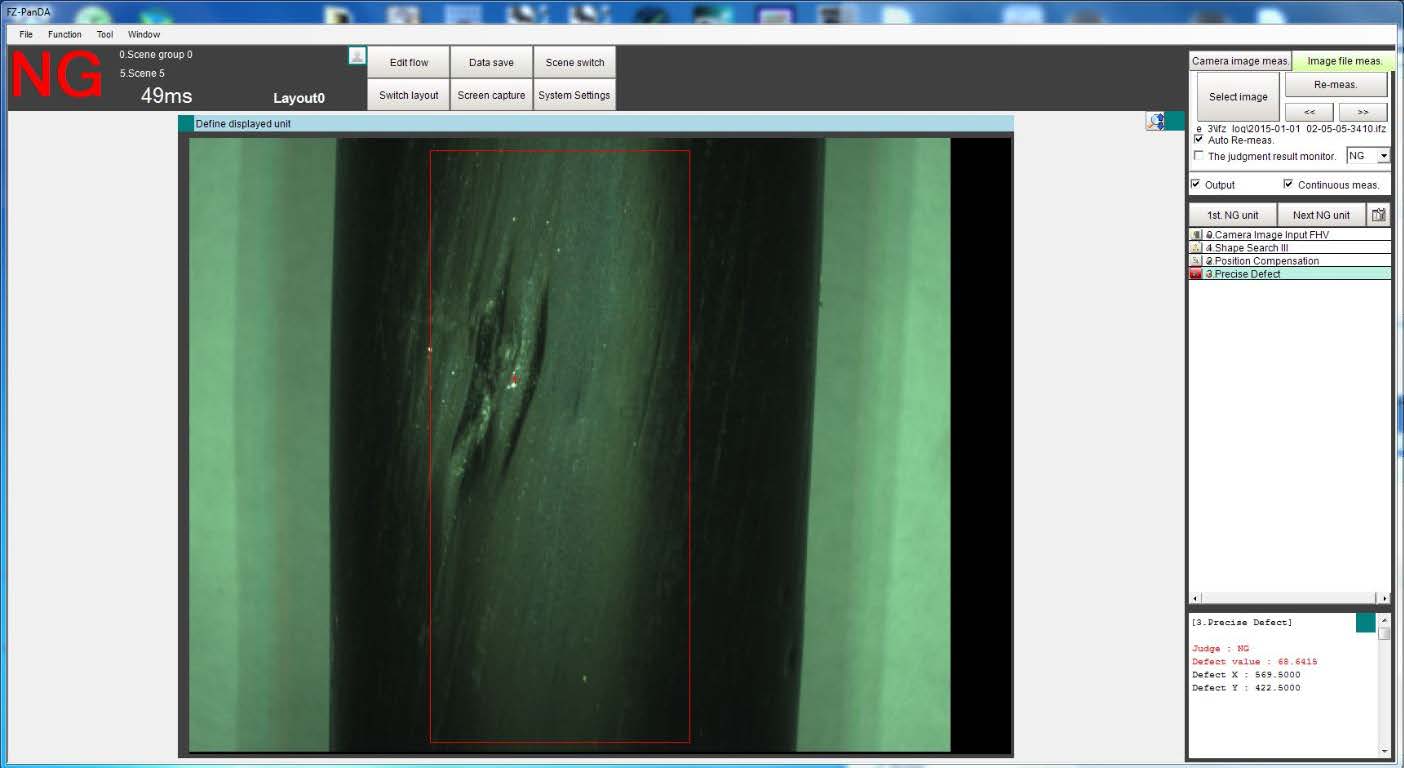

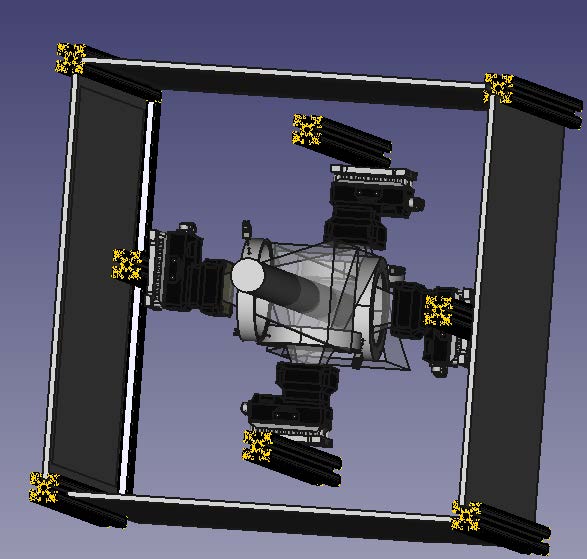

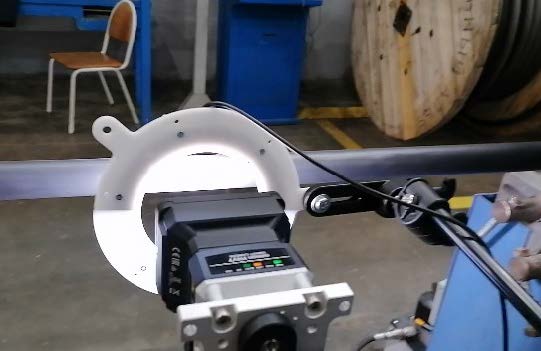

Обнаружение дефектов оболочки кабеля

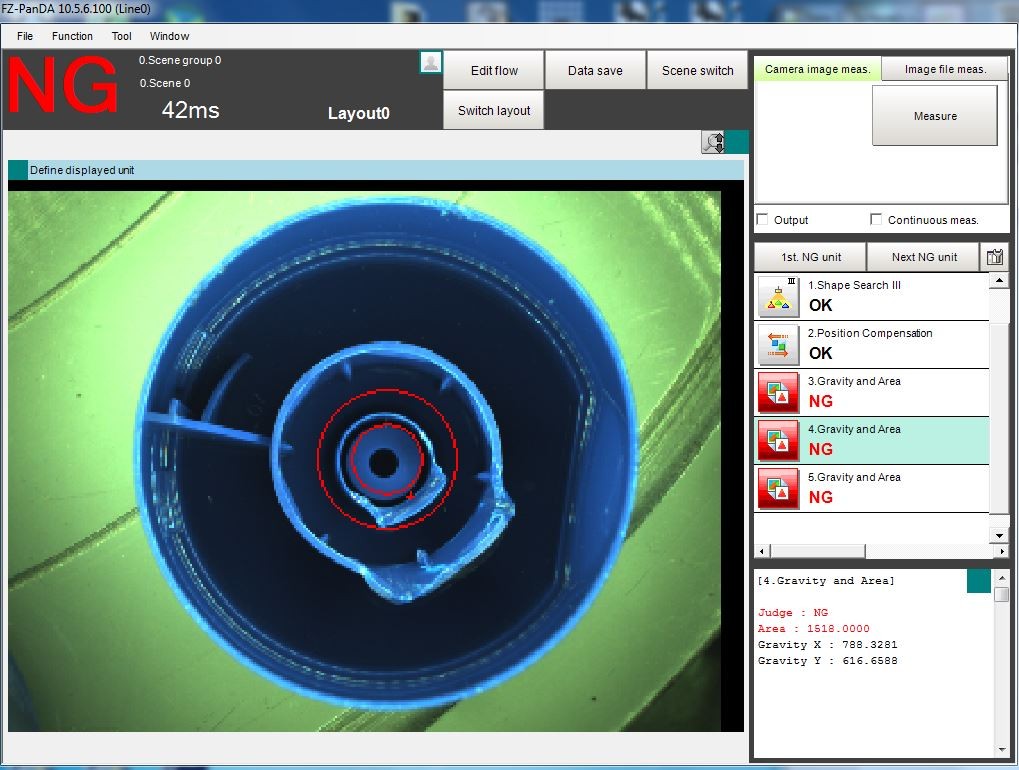

Контроль качества пластиковых крышек

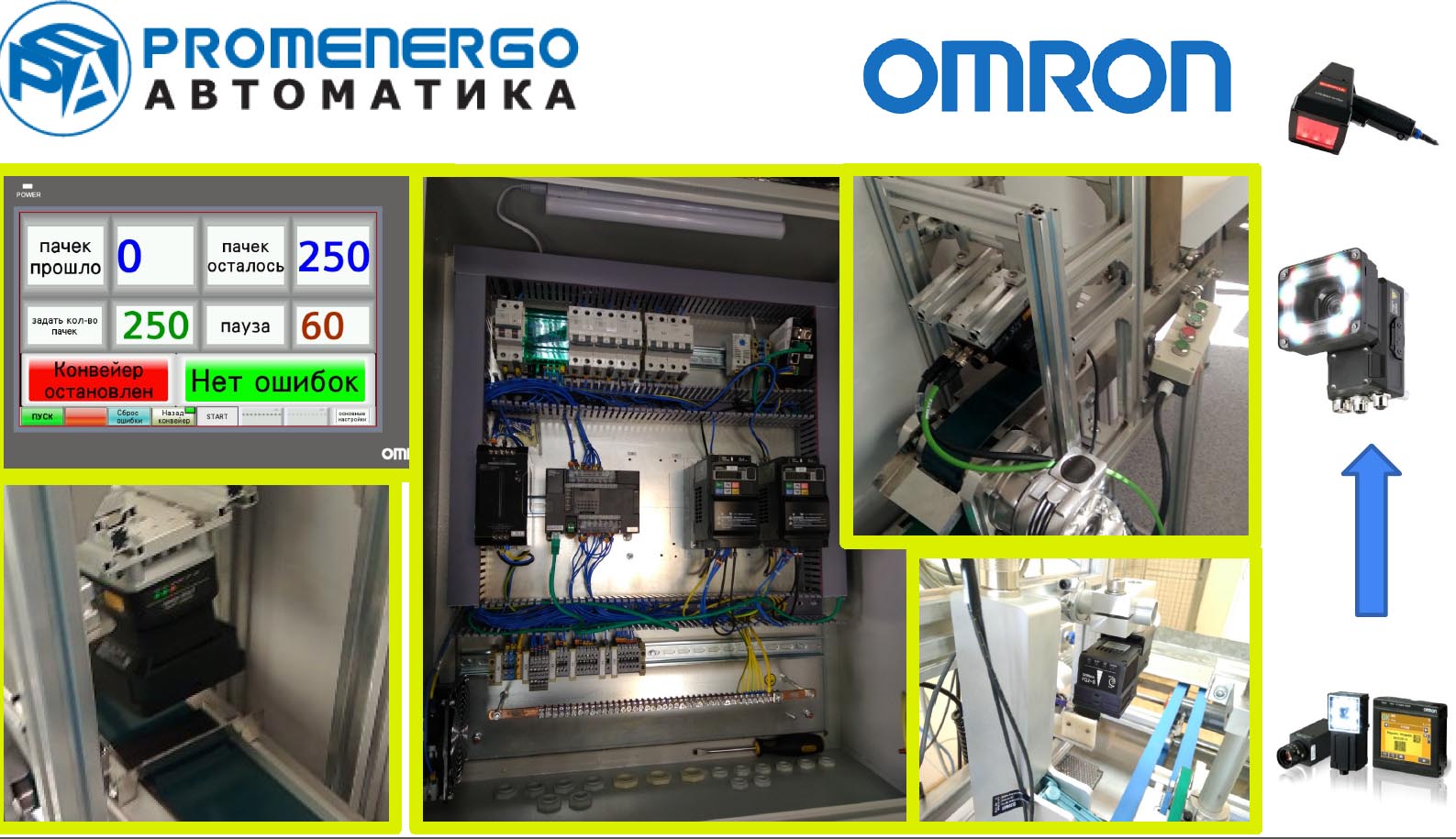

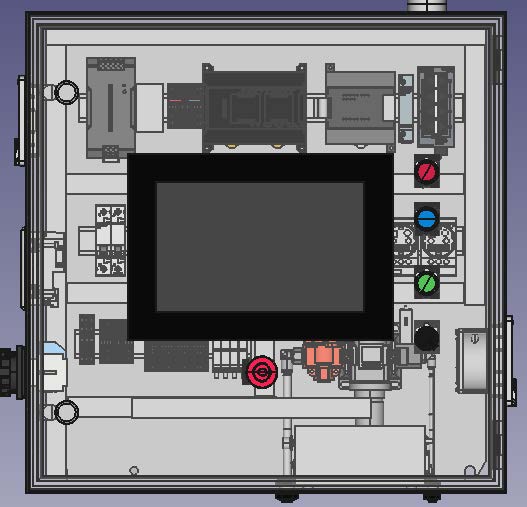

Проекты FHV-7 от проекта до монтажа

контроль качества пластиковых крышек

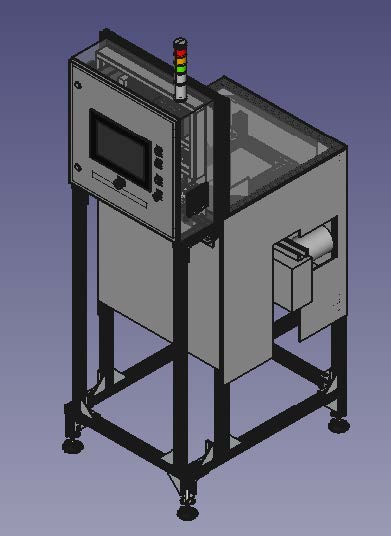

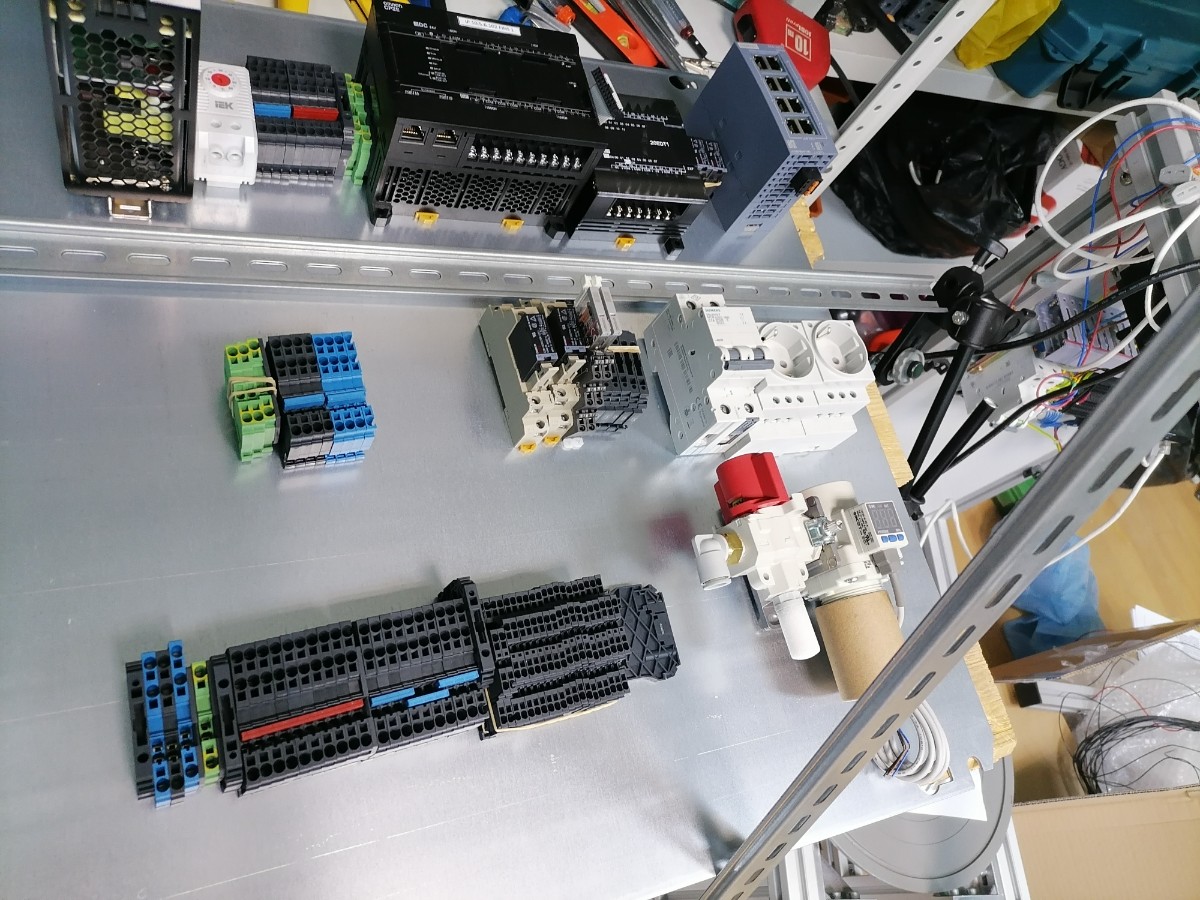

Проекты Маркировка «Честный знак»

В проекте участвовало три компании.
