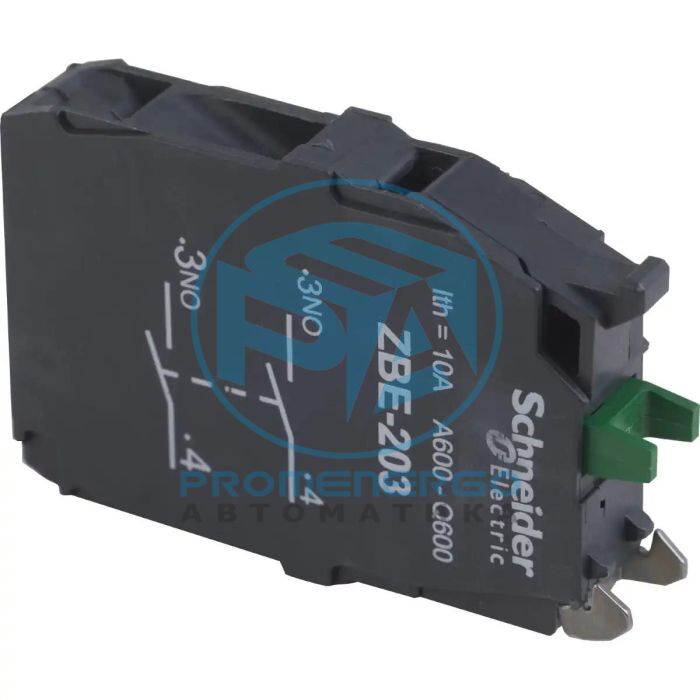

ZBE203 - Двойной контактный блок, Harmony XB4, серебряный сплав, винтовой зажим, 2НО
Металлические модульные кнопки XB4/ZB4 22 мм, селекторные переключатели, контрольные лампы
Технические характеристики
| Ассортимент продукции | Гармония XB5; Гармония XB4 |
|---|---|
| Тип продукта или компонента | Контактный блок |
| Краткое имя устройства | ЗБЕ |
| Продажа за неделимое количество | 5 |
| степень защиты IP | IP20 МЭК 60529 |
| Контактная операция | Медленный перерыв |
| Тип контактного блока | Двойной |
| Использование контактов | Стандартные контакты |
| Соединения - клеммы | Клеммы с винтовыми зажимами, <= 2 x 1,5 мм?, с наконечником кабеля IEC 60947-1; Клеммы с винтовыми зажимами, >= 1 x 0,22 мм? без наконечника кабеля IEC 60947-1 |
| Вес продукта | 0,04 фунта (США) (0,02 кг) |
| Тип и состав контактов | 2 НЕТ |
| Позитивное открытие | Без |
| Эксплуатационные поездки | 0,1 дюйма (2,6 мм) НЕТ изменения электрического состояния); общий ход 0,2 дюйма (4,3 мм) |
| Операционная сила | 5 Н НЕТ изменения электрического состояния |
| Механическая прочность | 10000000 циклов |
| Момент затяжки | 7,08-10,6 фунт-сила-дюйм (0,8-1,2 Н·м) IEC 60947-1 |
| Форма головки винта | Cross pozidriv Нет 1; Slotted flat ?? 4 mm; Slotted flat ?? 5.5 mm |
| Материал контактов | Серебряный сплав (Ag/Ni) |
| Защита от короткого замыкания | Картриджный предохранитель 10 А gG IEC 60947-5-1 |
| [Ith] условный тепловой ток на открытом воздухе | 10 А МЭК 60947-5-1 |
| [Ui] номинальное напряжение изоляции | 600 В 3)МЭК 60947-1 |
| [Uimp] номинальное импульсное выдерживаемое напряжение | 6 кВ МЭК 60947-1 |
| [Ie] номинальный рабочий ток | 3 А, 240 В, AC-15, A600 IEC 60947-5-1; 6 А, 120 В, AC-15, A600 IEC 60947-5-1; 0,1 А, 600 В, DC-13, Q600 IEC 60947-5-1; 0,27 А, 250 В, DC-13, Q600 IEC 60947-5-1; 0,55 А, 125 В, DC-13, Q600 IEC 60947-5-1; 1,2 А, 600 В, AC-15, A600 IEC 60947-5-1 |
| Электрическая долговечность | 1000000 циклов, AC-15, 1 А, 230 В, 3600 циклов/ч 0,5 МЭК 60947-5-1, приложение C; 1000000 циклов, AC-15, 1,5 А, 120 В, 3600 циклов/ч 0,5 IEC 60947-5-1, приложение C; 1000000 циклов, AC-15, 3 А, 24 В, 3600 циклов/ч 0,5 МЭК 60947-5-1, приложение C; 1000000 циклов, DC-13, 0,15 А, 110 В, 3600 циклов/ч 0,5 МЭК 60947-5-1, приложение C; 1000000 циклов, DC-13, 0,4 А, 24 В, 3600 циклов/ч 0,5 IEC 60947-5-1, приложение C |
| Монтаж блока | Передний монтаж |
| Код электрического состава | С2 3); С4 2); С6 2); С8 1); С10 2); С13 3); М2 2); М4 2); М8 2) |
| Презентация устройства | Базовый элемент |
| Защитное лечение | ТД |
| Температура окружающего воздуха при хранении | -40-158 °F (-40-70 °C) |
| Температура окружающего воздуха при работе | -40-158 °F (-40-70 °C) |
| Стандарты | CSA C22.2 Нет 14; IEC 60947-1; IEC 60947-5-4; IEC 60947-5-1; JIS C8201-5-1; UL 508; JIS C8201-1 |
| Сертификаты продукции | ГОСТ; ДНВ; КСА; УЛ; LROS (Регистр судоходства Ллойда); ССС; БВ |
| Устойчивость к вибрации | 5 gn (f= 2...500 Гц) в соответствии с IEC 60068-2-6 |
| Ударопрочность | 30 gn 18 мс) полусинусоидальное ускорение IEC 60068-2-27; 50 gn 11 мс) полусинусоидальное ускорение IEC 60068-2-27 |
| Категория | US10CS222469 |
| График скидок | 0CS2 |
| GTIN | 3389110119169 |
| Возвратность | Да |
| Страна происхождения | фр. |
| Тип упаковки 1 | PCE |
| номер единиц в упаковках. | 1 |
| Пакет 1 Высота | 2,283 дюйма (5800 см) |
| Пакет 1 Ширина | 1,732 дюйма (4400 см) |
| Пакет 1 Длина | 2,047 дюйма (5,200 см) |
| Вес упаковки (фунты) | 0,600 унции (17 000 г) |
| Тип упаковки 2 | ББ1 |
| Количество единиц в пакете 2 | 5 |
| Пакет 2 Высота | 2,283 дюйма (5800 см) |
| Пакет 2 Ширина | 1,732 дюйма (4400 см) |
| Пакет 2 Длина | 2,047 дюйма (5,200 см) |
| Упаковка 2 Вес | 3,316 унции (94 000 г) |
| Тип упаковки 3 | S02 |
| Количество единиц в пакете 3 | 400 |
| Пакет 3 Высота | 5,906 дюйма (15 000 см) |
| Пакет 3 Ширина | 11,811 дюймов (30 000 см) |
| Пакет 3 Длина | 15,748 дюймов (40 000 см) |
| Упаковка 3 Вес | 17,084 фунта (США) (7,749 кг) |
| Гарантия (в месяцах) | 18 |
