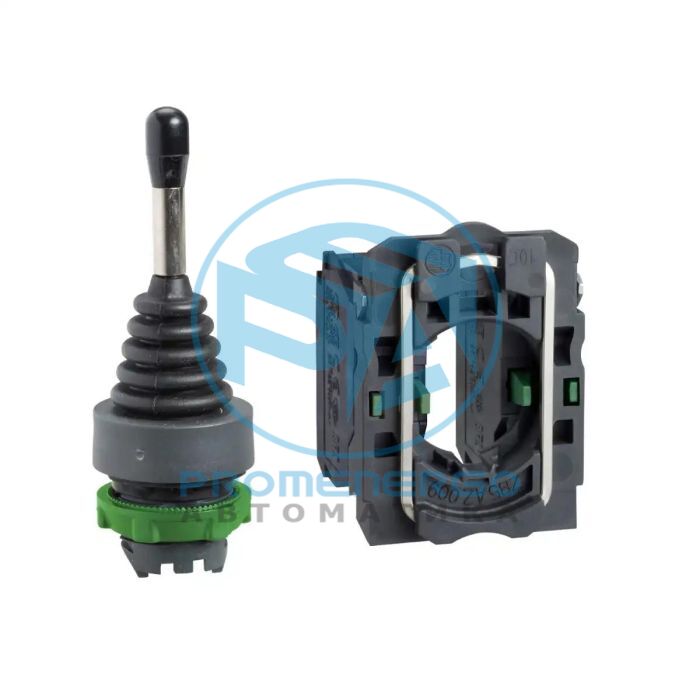

XD5PA22 - Джойстик, Harmony XB5, 22 мм, 2 направления, пружинный возврат, 1 НО в каждом направлении
Пластиковые модульные кнопки XB5/ZB5 22 мм, селекторные переключатели, контрольные лампы
Технические характеристики
| Ассортимент продукции | Гармония XB5 |
|---|---|
| Тип продукта или компонента | Джойстик-контроллер |
| Краткое имя устройства | XD5 |
| Материал безеля | Пластик |
| Крепежный материал воротника | Пластик |
| Монтажный диаметр | 0,9 дюйма (22 мм) |
| Продажа за неделимое количество | 1 |
| Форма головки блока сигнализации | Круглый |
| Тип оператора | В 0-положение пружинный возврат |
| Профиль оператора | Рабочий вал длиной 54 мм |
| Информация о местоположении оператора | 3 позиции |
| Информация о направлении оператора | 2 направления |
| Соединения - клеммы | Клеммы с винтовыми зажимами, <= 2 x 1,5 мм?, с наконечником кабеля IEC 60947-1; Клеммы с винтовыми зажимами, >= 1 x 0,22 мм? без наконечника кабеля IEC 60947-1 |
| Высота | 1,9 дюйма (47 мм) |
| Ширина | 1,2 дюйма (30 мм) |
| Глубина | 4,3 дюйма (108 мм) |
| Устойчивость к мойке высокого давления | 1015,3 фунтов на квадратный дюйм (7000000 Па) 131 °F (55 °C) 0,1 м |
| Вырез в каждом направлении | 1 |
| Тип и состав контактов | 1 НЕТ |
| Контактная операция | Медленный перерыв |
| Использование контактов | Стандартный |
| Позитивное открытие | Без |
| Механическая прочность | 1000000 циклов |
| Презентация устройства | Полный продукт |
| Момент затяжки | 7,08-10,6 фунт-сила-дюйм (0,8-1,2 Н·м) IEC 60947-1 |
| Форма головки винта | Cross Philips no 1; Cross pozidriv Нет 1; Slotted flat ?? 4 mm; Slotted flat ?? 5.5 mm |
| Материал контактов | Серебряный сплав (Ag/Ni) |
| Защита от короткого замыкания | Картриджный предохранитель 10 А gG IEC 60947-5-1 |
| [Ith] условный тепловой ток на открытом воздухе | 10 А МЭК 60947-5-1 |
| [Ui] номинальное напряжение изоляции | 600 В 3)МЭК 60947-1 |
| [Uimp] номинальное импульсное выдерживаемое напряжение | 6 кВ МЭК 60947-1 |
| [Ie] номинальный рабочий ток | 0,1 А, 250 В, DC-13, R300 IEC 60947-5-1; 0,22 А, 125 В, DC-13, R300 IEC 60947-5-1 |
| Электрическая долговечность | 1000000 циклов, AC-15, 2 А, 230 В, 3600 циклов/ч 0,5 МЭК 60947-5-1, приложение C; 1000000 циклов, AC-15, 3 А, 120 В, 3600 циклов/ч 0,5 МЭК 60947-5-1, приложение C; 1000000 циклов, AC-15, 4 А, 24 В, 3600 циклов/ч 0,5 МЭК 60947-5-1, приложение C; 1000000 циклов, DC-13, 0,2 А, 110 В, 3600 циклов/ч 0,5 IEC 60947-5-1, приложение C; 1000000 циклов, DC-13, 0,5 А, 24 В, 3600 циклов/ч 0,5 IEC 60947-5-1, приложение C |
| Электрическая надежность | ? < 10exp(-6) 5 В 1 мА в чистой среде IEC 60947-5-4; ? < 10exp(-8) 17 В 5 мА в чистой среде IEC 60947-5-4 |
| Защитное лечение | ТД |
| Температура окружающего воздуха при хранении | -40-158 °F (-40-70 °C) |
| Температура окружающего воздуха при работе | -13-158 °F (-25-70 °C) |
| Класс защиты от поражения электрическим током | Класс II в соответствии с IEC 60536 |
| степень защиты IP | IP66 МЭК 60529 |
| Тип корпуса | УЛ тип 4X/13 |
| IK степень защиты | IK03 в соответствии с IEC 50102 |
| Стандарты | IEC 60947-1; CSA C22.2 Нет 14; IEC 60947-5-1; JIS C8201-5-1; IEC 60947-5-4; UL 508; JIS C8201-1 |
| Сертификаты продукции | КСА; LROS (Регистр судоходства Ллойда); БВ; Внесен в список UL; ДНВ |
| Устойчивость к вибрации | 5 gn (f= 2...500 Гц) в соответствии с IEC 60068-2-6 |
| Ударопрочность | 30 gn 18 мс) полусинусоидальное ускорение IEC 60068-2-27; 50 gn 11 мс) полусинусоидальное ускорение IEC 60068-2-27 |
| Категория | US10CS222467 |
| График скидок | 0CS2 |
| GTIN | 3389110904291 |
| Возвратность | Да |
| Страна происхождения | фр. |
| Тип упаковки 1 | PCE |
| номер единиц в упаковках. | 1 |
| Пакет 1 Высота | 5,039 дюйма (12,800 см) |
| Пакет 1 Ширина | 1,732 дюйма (4400 см) |
| Пакет 1 Длина | 2,087 дюйма (5,300 см) |
| Вес упаковки (фунты) | 2,257 унции (64 000 г) |
| Тип упаковки 2 | S02 |
| Количество единиц в пакете 2 | 40 |
| Пакет 2 Высота | 5,906 дюйма (15 000 см) |
| Пакет 2 Ширина | 11,811 дюймов (30 000 см) |
| Пакет 2 Длина | 15,748 дюймов (40 000 см) |
| Упаковка 2 Вес | 6,327 фунтов (США) (2,870 кг) |
| Гарантия (в месяцах) | 18 |
