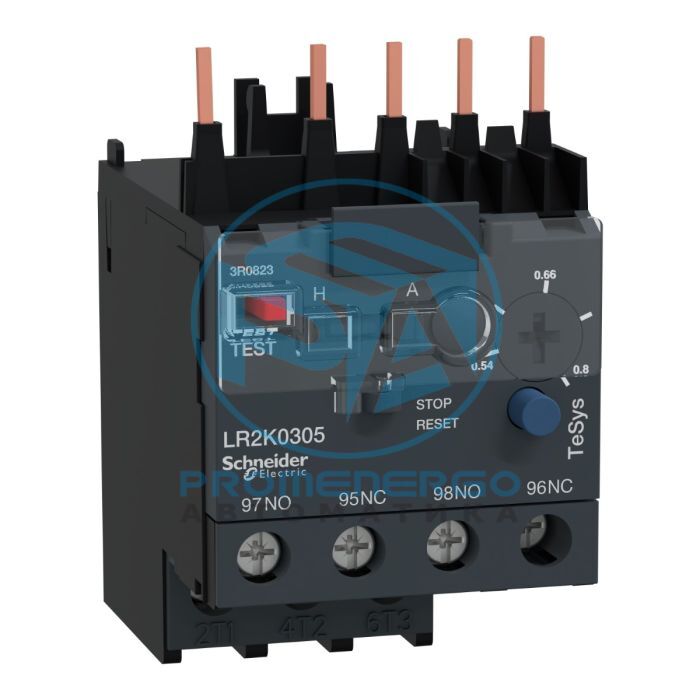

LR2K0305 - Дифференциальные тепловые реле TeSys K, 0,54-0,8 А, класс 10 А
Биметаллические реле перегрузки от 0,1 до 14А.
Технические характеристики
| Диапазон | ТеСис |
|---|---|
| Название продукта | ТеСис ЛРК |
| Тип продукта или компонента | Дифференциальное тепловое реле перегрузки |
| Краткое имя устройства | ЛР2К |
| Применение реле | Защита двигателя |
| Совместимость продукта | ЛП4К; ЛК1К; ЛП1К; LC7K |
| Тип сети | ДК; переменного тока |
| Класс тепловой перегрузки | Класс 10А МЭК 60947-4-1 |
| Диапазон регулировки термозащиты | 0,54...0,8 А |
| [Ui] номинальное напряжение изоляции | Power circuit 690 V BS 4941; Power circuit 690 V IEC 60947; Power circuit 750 V VDE 0110 group C; Power circuit 600 V CSA C22.2 Нет 14 |
| Частота сети | <= 400 Гц |
| Монтажная поддержка | Под контактором; Тарелка со специальными аксессуарами; Рельс со специальными аксессуарами |
| Вспомогательный контактный состав | 1 НО + 1 НЗ |
| [Ith] условный тепловой ток на открытом воздухе | 6 А сигнальная цепь |
| [Ue] номинальное рабочее напряжение | <= силовая цепь 690 В; Цепь сигнализации AC-15 напряжением 690 В переменного тока; Цепь сигнализации DC-13 250 В постоянного тока |
| Соответствующий номинал предохранителя | 6 A gG для сигнальной цепи согласно VDE 0660; 6 A gG для цепи сигнализации в соответствии с IEC 60947 |
| [Uimp] номинальное импульсное выдерживаемое напряжение | 6 кВ |
| Рассеяние мощности на полюс | 2 Вт |
| Чувствительность к обрыву фазы | Да IEC 60947-4-1 |
| Местная сигнализация | Индикатор отключения Желтый) |
| Тип управления | Функция проверки срабатывания красной кнопки; Синяя кнопка остановки и ручной сброс; Селекторный переключатель ручной или автоматический сброс |
| Соединения - клеммы | клеммы с винтовыми зажимами 1 0,002-0,006 дюйма? (1,5-4 мм?), сплошные; клеммы с винтовыми зажимами 2 0,002-0,006 дюйма? (1,5-4 мм?), сплошные; клеммы с винтовыми зажимами 1 0,001-0,006 дюйма? (0,75-4 мм?), гибкие, без наконечника кабеля; клеммы с винтовыми зажимами 2 0,001-0,006 дюйма? (0,75-4 мм?), гибкие, без наконечника кабеля; клеммы с винтовыми зажимами 1 0,0005-0,004 дюйма? (0,34-2,5 мм?), гибкие с наконечником кабеля; клеммы с винтовыми зажимами 2 0,0005-0,002 дюйма? (0,34-1,5 мм?), гибкие с наконечником кабеля |
| Момент затяжки | 11.5 lbf.in (1.3 N.m) screw clamp terminals Philips Нет 2; 11.5 lbf.in (1.3 N.m) screw clamp terminals flat ?? 6 mm; 11.5 lbf.in (1.3 N.m) screw clamp terminals pozidriv Нет 2 |
| Высота | 2,3 дюйма (58 мм) |
| Ширина | 1,8 дюйма (45 мм) |
| Глубина | 2,6 дюйма (65 мм) |
| Вес продукта | 0,320 фунта (США) (0,145 кг) |
| Стандарты | НФ С 63-650; МЭК 60947; ВДЕ 0660; БС 4941 |
| Сертификаты продукции | УЛ; КСА; UKCA |
| Защитное лечение | ТС МЭК 60068; ТС DIN 50016 |
| степень защиты IP | IP2X в соответствии с IEC 60529 |
| Температура окружающего воздуха при работе | -4-131 °F (-20-55 °C) без снижения номинальных характеристик согласно IEC 60947; -22-140 °F (-30-60 °C) со снижением номинальных характеристик согласно IEC 60947. |
| Температура окружающего воздуха при хранении | -40-158 °F (-40-70 °C) |
| Рабочая высота | 6561,68 футов (2000 м) без снижения номинальных характеристик |
| Огнестойкость | 1562 °F (850 °C) МЭК 60695-2-1 |
| Огнестойкость | V1 в соответствии с UL 94; Требование 2 в соответствии с NF F 16-101; Требование 2 в соответствии с NF F 16-102. |
| Механическая прочность | Удары НО контактом10 Gn в течение 11 мс IEC 60068-2-27; Удары по НЗ контакту10 Gn в течение 11 мс IEC 60068-2-27; Вибрации НО контакт2 Gn, 5...300 Гц IEC 60068-2-6; Вибрации НЗ контакт2 Gn, 5...300 Гц IEC 60068-2-6 |
| Категория | US10I1222324 |
| График скидок | 0I12 |
| GTIN | 3389110230390 |
| Возвратность | Да |
| Страна происхождения | Чехия |
| Тип упаковки 1 | PCE |
| номер единиц в упаковках. | 1 |
| Пакет 1 Высота | 3,346 дюйма (8,500 см) |
| Пакет 1 Ширина | 2,835 дюйма (7,200 см) |
| Пакет 1 Длина | 1,890 дюйма (4,800 см) |
| Вес упаковки (фунты) | 5,467 унций (155 000 г) |
| Тип упаковки 2 | S02 |
| Количество единиц в пакете 2 | 41 |
| Пакет 2 Высота | 5,906 дюйма (15 000 см) |
| Пакет 2 Ширина | 11,811 дюймов (30 000 см) |
| Пакет 2 Длина | 15,748 дюймов (40 000 см) |
| Упаковка 2 Вес | 14,991 фунта (США) (6,800 кг) |
| Гарантия (в месяцах) | 18 |
