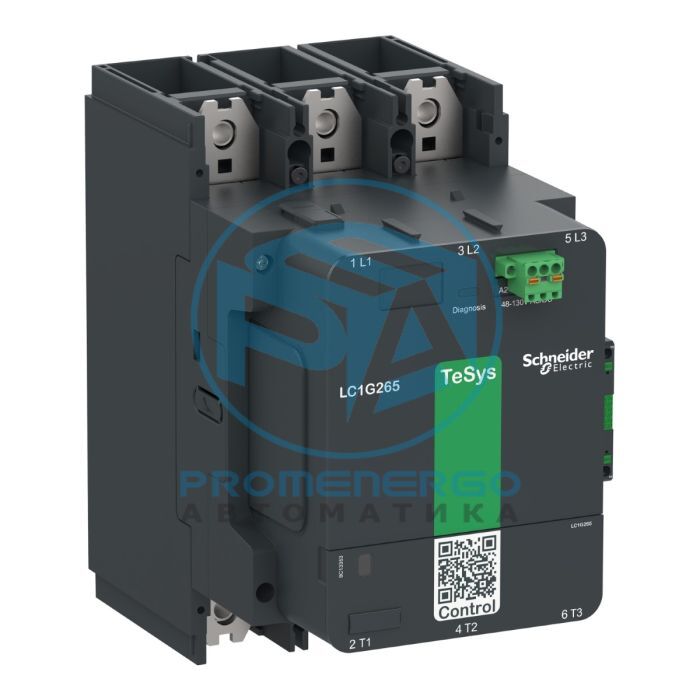

LC1G500КУЕН

Контакторы для управления двигателями до 800 А (450 кВт/400 В) или коммутации линий до 1100 А.

Технические характеристики

ДиапазонТеСис
Ассортимент продукцииТеСис Гига
Тип продукта или компонентаКонтактор
Краткое имя устройстваLC1G
Применение контактораПереключение мощности; Управление двигателем
Категория использованияАС-1; АС-3; АС-3е; АС-4; АС-5а; АС-5б; АС-6а; АС-6б; АС-8а; АС-8б; ДЦ-1; ДЦ-3; DC-5
Описание столбов3П
[Ue] номинальное рабочее напряжение<= 1000 В переменного тока, 50/60 Гц; <= 460 В постоянного тока
[Ie] номинальный рабочий ток700 А (при <104 °F (40 °C)) при <= 1000 В переменного тока-1; 500 А (при <140 °F (60 °C)) при <= 440 В переменного тока-3
[Uc] напряжение цепи управления100...250 В переменного тока 50/60 Гц; 100...250 В постоянного тока
Пределы напряжения цепи управленияВ рабочем состоянии: 0,8 Uc мин....1,1 Uc макс. (при <140 °F (60 °C)); Падение: 0,1 Uc Макс....0,45 Uc Мин. (при <140 °F (60 °C))
[Uimp] номинальное импульсное выдерживаемое напряжение8 кВ
Категория перенапряженияIII
[Ith] условный тепловой ток на открытом воздухе700 А (при 104 °F (40 °C))
Номинальная отключающая способность4600 А при 440 В
[Icw] номинальный кратковременно выдерживаемый ток4,0 кА - 10 с; 2,8 кА - 30 с; 2,2 кА - 1 мин; 1,5 кА - 3 мин; 1,2 кА - 10 мин.
Соответствующий номинал предохранителя500 А при <= 440 В для двигателя; 400 А при <= 690 В для двигателя; 800 А gG при <= 690 В; 600 А UL Тип L при <= 600 В
Средний импеданс0,00008 Ом
[Ui] номинальное напряжение изоляции1000 В
Рассеяние мощности на полюс40 Вт AC-1 - Ith 700 А; 20 Вт AC-3 - Ith 500 А
Код совместимостиLC1G
Полюсный контактный состав3 НЕТ
Вспомогательный контактный состав1 НО + 1 НЗ
Мощность двигателя, кВт147 кВт при 230 В переменного тока 50/60 Гц (АС-3е); 250 кВт при 400 В переменного тока 50/60 Гц (АС-3е); 250 кВт при 415 В переменного тока 50/60 Гц (АС-3е); 280 кВт при 440 В переменного тока 50/60 Гц (АС-3е); 315 кВт при 500 В переменного тока 50/60 Гц (АС-3е); 355 кВт при 690 В переменного тока 50/60 Гц (АС-3е); 335 кВт при 1000 В переменного тока 50/60 Гц (АС-3е); 160 кВт при 230 В переменного тока 50/60 Гц (АС-3); 250 кВт при 400 В переменного тока 50/60 Гц (АС-3); 250 кВт при 415 В переменного тока 50/60 Гц (АС-3); 315 кВт при 440 В переменного тока 50/60 Гц (АС-3); 355 кВт при 500 В переменного тока 50/60 Гц (АС-3); 355 кВт при 690 В переменного тока 50/60 Гц (АС-3); 335 кВт при 1000 В переменного тока 50/60 Гц (АС-3); 150 кВт при 230 В переменного тока 50/60 Гц (АС-4); 250 кВт при 400 В переменного тока 50/60 Гц (АС-4); 250 кВт при 415 В переменного тока 50/60 Гц (АС-4); 295 кВт при 440 В переменного тока 50/60 Гц (АС-4); 295 кВт при 500 В переменного тока 50/60 Гц (АС-4); 355 кВт при 690 В переменного тока 50/60 Гц (АС-4); 280 кВт при 1000 В переменного тока, 50/60 Гц (AC-4)
Максимальная мощность в лошадиных силах150 л.с. при 200/208 В 60 Гц; 200 л.с. при 230/240 В 60 Гц; 400 л.с. при 460/480 В 60 Гц; 450 л.с. при 575/600 В 60 Гц
Номинальная включающая способность Irms5090 А при 440 В
Технология катушкиВстроенное двунаправленное пиковое ограничение.
Уровень надежности безопасностиB10d = контактор на 400 000 циклов с номинальной нагрузкой EN/ISO 13849-1; B10d = контактор на 3000000 циклов с механической нагрузкой EN/ISO 13849-1
Механическая прочность8 микроциклов
пусковая мощность, ВА (50/60 Гц, переменный ток)750 ВА
пусковая мощность, Вт (постоянный ток)660 Вт
удерживаемая потребляемая мощность в ВА (50/60 Гц, переменный ток)15,5 ВА
удерживаемая потребляемая мощность в Вт (постоянный ток)9,3 Вт
Время работызакрытие 40...70 мс; 15...50 мс открытие
Максимальная рабочая скорость600 цикл/ч АС-3; 600 цикл/ч АС-3е; 300 цикл/ч АС-1; 150 циклов/ч AC-4
Соединения - клеммыСиловая цепь: шина 2 - сечение шины: 32 х 10 мм; Силовая цепь: кольцевые клеммы 1 0,3 дюйма? (185 мм?); Силовая схема: болтовое соединение; Схема управления: вставная 1 0,0003...0,004 дюйма? (0,2...2,5 мм?) - жесткость кабеля: одножильный, без наконечника; Схема управления: вставная 1 0,0004-0,004 дюйма? (0,25-2,5 мм?) - жесткость кабеля: гибкий с наконечником; Схема управления: вставной разъем 2 0,0008-0,002 дюйма? (0,5-1,0 мм?) с наконечником кабеля; Схема управления: вставная 0,001-0,004 дюйма? (0,75-2,5 мм?) - жесткость кабеля: одножильный, без наконечника; Цепь управления: вставная 0,001-0,004 дюйма? (0,75-2,5 мм?) - жесткость кабеля: гибкий с наконечником кабеля
Шаг соединения1,8 дюйма (45 мм)
Монтажная поддержкаТарелка
СтандартыEN/IEC 60947-4-1; EN/IEC 60947-5-1; UL 60947-4-1; CSA C22.2 Нет 60947-4-1; JIS C8201-4-1; JIS C8201-5-1; IEC 60335-1:Clause 30.2; IEC 60335-2-40:Annex JJ; UL 60335-1; UL 60335-2-40:Annex JJ
Сертификаты продукцииСхема CB; ССС; cULus; ЕАС; CE; УКЦА; ЕС-РО-MR от DNV-GL
Момент затяжки309,8 фунт-дюйм (35 Нм)
Высота8,9 дюйма (225 мм)
Ширина5,5 дюйма (140 мм)
Глубина8,9 дюйма (226 мм)
Вес продукта15,4 фунта (США) (7 кг)
степень защиты IPЛицевая панель IP2X с кожухами IEC 60529; Лицевая панель IP2X с кожухами VDE 0106
Температура окружающего воздуха при работе-13-140 °F (-25-60 °C)
Температура окружающего воздуха при хранении-76-176 °F (-60-80 °C)
Механическая прочностьВибрации 5-300 Гц 2 контактор разомкнут; Вибрации 5-300 Гц 4 контактора замкнут; Удары 10 g 11 мс контактор разомкнут; Удары 15 g 11 мс контактор замкнут
цветТемно-серый
Защитное лечениеТД
Допустимая температура окружающего воздуха вокруг устройства-40-158 °F (-40-70 °C) при Uc
КатегорияUS10I1222329
График скидок0I12
GTIN3606481921994
ВозвратностьДа
Страна происхожденияЧехия
Тип упаковки 1PCE
номер единиц в упаковках.1
Пакет 1 Высота11,811 дюймов (30 000 см)
Пакет 1 Ширина8,858 дюйма (22,500 см)
Пакет 1 Длина14,764 дюйма (37,500 см)
Вес упаковки (фунты)18,519 фунтов (США) (8,400 кг)
Тип упаковки 2P06
Количество единиц в пакете 28
Пакет 2 Высота29,5 дюймов (75 см)
Пакет 2 Ширина23,6 дюйма (60 см)
Пакет 2 Длина31,5 дюйма (80 см)
Упаковка 2 Вес166,9 фунтов (США) (75,7 кг)
Гарантия (в месяцах)18
