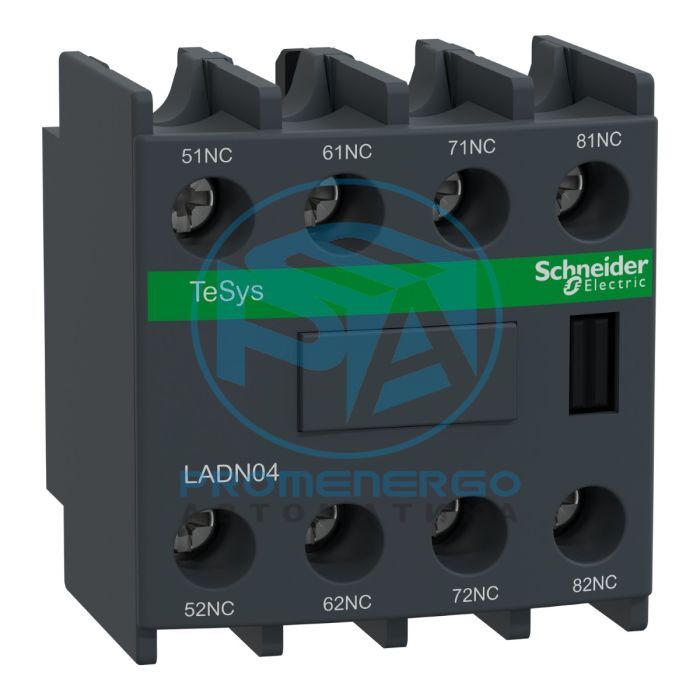

LADN04 - Вспомогательный контактный блок, TeSys Deca, 4NC, передний монтаж, винтовые зажимы
Доступно до 150 А для AC3 и 200 А для AC1.
Технические характеристики
| Диапазон | ТеСис; ТеСис Дека |
|---|---|
| Название продукта | ТеСис Дека |
| Тип продукта или компонента | Вспомогательный контактный блок |
| Краткое имя устройства | ЛАДН |
| Совместимость диапазона | ТеСис Д LC1D; ТеСис Д САПР; ТеСис Ф LC1F; ТеСис Ф CR1F; ТеСис Дека САПР; ТеСис Дека LC1D |
| Место установки | Передний |
| Полюсный контактный состав | 4 НЗ |
| Работа контактов | Мгновенный |
| [Ue] номинальное рабочее напряжение | 690 В переменного тока 25...400 Гц |
| [Ie] номинальный рабочий ток | 6 А при 120 В AC-15; 1,04 А при 690 В AC-15; 0,55 А при 125 В постоянного тока-13; 0,1 А при 600 В постоянного тока-13 |
| [Ui] номинальное напряжение изоляции | 690 В МЭК 60947-5-1; 600 В ВЛ; 600 В ССА |
| [Ith] условный тепловой ток на открытом воздухе | 10 А (при 140 °F (60 °C)) |
| Стандарты | EN/IEC 60947-5-1; GB/T 14048.5; EN 50012; UL 60947-5-1; CSA C22.2 Нет 60947-5-1; IEC 60335-1:Clause 30.2; IEC 60335-2-40:Annex JJ; UL 60335-2-40:Annex JJ |
| Сертификаты продукции | Схема CB; УЛ; КСА; ССС; ЕАС; UKCA |
| Номинальная включающая способность Irms | 140 А переменного тока в соответствии с IEC 60947-5-1; 250 А постоянного тока в соответствии с IEC 60947-5-1 |
| Допустимый кратковременный рейтинг | 100 А 1 с; 120 А 500 мс; 140 А 100 мс |
| Тип защиты | Предохранитель GG 10 А |
| Механическая прочность | 30 микроциклов |
| Минимальный ток переключения | 5 мА |
| Минимальное коммутируемое напряжение | 17 В |
| Время неперекрытия | 1,5 мс при отключении питания, нет перекрытия между НЗ и НО контактами; 1,5 мс при подаче питания без перекрытия между НЗ и НО контактами |
| Сопротивление изоляции | > 10 МОм |
| Соединения - клеммы | клеммы с винтовыми зажимами 1 0,002-0,006 дюйма? (1-4 мм?), гибкие с наконечником кабеля; клеммы с винтовыми зажимами 1 0,002-0,006 дюйма? (1-4 мм?), гибкие, без наконечника кабеля; клеммы с винтовыми зажимами 2 0,002-0,004 дюйма? (1-2,5 мм?), гибкие с наконечником кабеля; клеммы с винтовыми зажимами 2 0,002-0,006 дюйма? (1-4 мм?), гибкие, без наконечника кабеля; клеммы с винтовыми зажимами 1 0,002-0,006 дюйма? (1-4 мм?) жесткие, без наконечника кабеля; клеммы с винтовыми зажимами 2 0,002-0,006 дюйма? (1-4 мм?), жесткие, без наконечника кабеля |
| Момент затяжки | 15.05 lbf.in (1.7 N.m) flat ?? 6 mm; 15.05 lbf.in (1.7 N.m) Philips Нет 2; 15.05 lbf.in (1.7 N.m) pozidriv Нет 2 |
| Высота | 1,9 дюйма (48 мм) |
| Ширина | 1,7 дюйма (44 мм) |
| Глубина | 1,7 дюйма (42 мм) |
| Вес продукта | 0,11 фунта (США) (0,05 кг) |
| цвет | Темно-серый |
| Экологическая характеристика | Нетrmal environment |
| степень защиты IP | IP20 в соответствии с IEC 60529 |
| Защитное лечение | ТН МЭК 60068 |
| Температура окружающего воздуха при хранении | -76-176 °F (-60-80 °C) |
| Температура окружающего воздуха при работе | 23-140 °F (-5-60 °C) |
| Рабочая высота | 9842,52 футов (3000 м) |
| Категория | US10I1222341 |
| График скидок | 0I12 |
| GTIN | 3389110383904 |
| Возвратность | Да |
| Страна происхождения | Чехия |
| Тип упаковки 1 | PCE |
| номер единиц в упаковках. | 1 |
| Пакет 1 Высота | 1,969 дюйма (5000 см) |
| Пакет 1 Ширина | 1,654 дюйма (4200 см) |
| Пакет 1 Длина | 1,969 дюйма (5000 см) |
| Вес упаковки (фунты) | 2,187 унции (62 000 г) |
| Тип упаковки 2 | S03 |
| Количество единиц в пакете 2 | 160 |
| Пакет 2 Высота | 11,811 дюймов (30 000 см) |
| Пакет 2 Ширина | 11,811 дюймов (30 000 см) |
| Пакет 2 Длина | 15,748 дюймов (40 000 см) |
| Упаковка 2 Вес | 22,747 фунтов (США) (10,318 кг) |
| Гарантия (в месяцах) | 18 |
