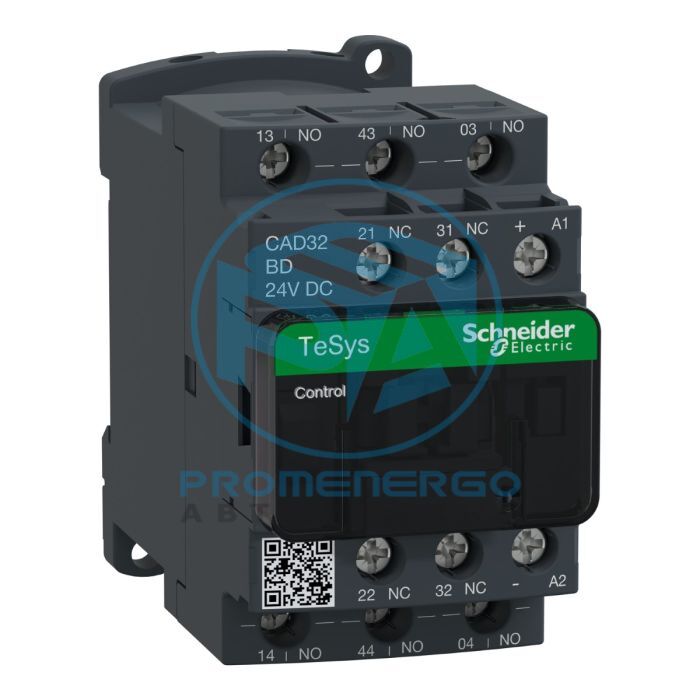

CAD32BD - Реле управления TeSys Deca, 3 НО и 2 НЗ, стандартная катушка 600 В, 24 В постоянного тока
Промышленные миниатюрные и полноразмерные реле управления.
Технические характеристики
| Диапазон | ТеСис; ТеСис Дека |
|---|---|
| Название продукта | ТеСис САПР |
| Тип продукта или компонента | Реле управления |
| Краткое имя устройства | САПР |
| Применение контактора | Схема управления |
| Категория использования | ДЦ-13; АС-15; АС-14 |
| Полюсный контактный состав | 3 НО + 2 НЗ |
| [Ue] номинальное рабочее напряжение | <= 690 В переменного тока, 25...400 Гц |
| Тип цепи управления | стандарт постоянного тока |
| [Uc] напряжение цепи управления | 24 В постоянного тока |
| [Uimp] номинальное импульсное выдерживаемое напряжение | 6 кВ МЭК 60947 |
| [Ith] условный тепловой ток на открытом воздухе | 10 А (при 140 °F (60 °C)) |
| Номинальная включающая способность Irms | 140 А переменного тока IEC 60947-5-1; 250 А постоянного тока IEC 60947-5-1 |
| [Icw] номинальный кратковременно выдерживаемый ток | 100 А - 1 с; 120 А - 500 мс; 140 А - 100 мс |
| Соответствующий номинал предохранителя | 10 А gG в соответствии с IEC 60947-5-1 |
| [Ui] номинальное напряжение изоляции | 600 В ВЛ; 600 В CSA; 690 В МЭК 60947-5-1 |
| Монтажная поддержка | Железнодорожный; Тарелка |
| Соединения - клеммы | клеммы с винтовыми зажимами 1 0,002-0,006 дюйма? (1-4 мм?), гибкие, без наконечника кабеля; клеммы с винтовыми зажимами 2 0,002-0,006 дюйма? (1-4 мм?), гибкие, без наконечника кабеля; клеммы с винтовыми зажимами 1 0,002-0,006 дюйма? (1-4 мм?), гибкие с наконечником кабеля; клеммы с винтовыми зажимами 2 0,002-0,004 дюйма? (1-2,5 мм?), гибкие с наконечником кабеля; клеммы с винтовыми зажимами 1 0,002-0,006 дюйма? (1-4 мм?), сплошные, без наконечника кабеля; клеммы с винтовыми зажимами 2 0,002-0,006 дюйма? (1-4 мм?), сплошные, без наконечника кабеля |
| Момент затяжки | 15.05 lbf.in (1.7 N.m) screw clamp terminals Philips Нет 2; 15.05 lbf.in (1.7 N.m) screw clamp terminals flat ?? 6 mm; 15.05 lbf.in (1.7 N.m) screw clamp terminals pozidriv Нет 2 |
| Пределы напряжения цепи управления | 0,1...0,25 Uc (-40-158 °F (-40-70 °C)): падение постоянного тока; 0,7...1,25 Uc (-40...140 °F (-40...60 °C)): рабочий постоянный ток; 1...1,25 Uc (140-158 °F (60-70 °C)): рабочий постоянный ток |
| Время работы | 53...72 мс подача питания на катушку и замыкание НО; 16...24 мс обесточивание катушки и размыкание НЕТ; 47...63 мс подача питания на катушку и размыкание НЗ; 15...25 мс обесточивание катушки и замыкание НЗ |
| Механическая прочность | 30 микроциклов |
| Максимальная рабочая скорость | 180 цикл/мин |
| Постоянная времени | 28 мс |
| Пусковая мощность, Вт | 5,4 Вт 68 °F (20 °C)) |
| Потребляемая мощность в режиме ожидания, Вт | 5,4 Вт 68 °F (20 °C) |
| Минимальное коммутируемое напряжение | 17 В |
| Минимальный ток переключения | 5 мА |
| Время неперекрытия | 1,5 мс при подаче напряжения между НЗ и НО контактами; 1,5 мс при отключении питания между НЗ и НО контактами |
| Сопротивление изоляции | > 10 МОм |
| Механическая прочность | Реле контроля ударов разомкнуто10 Gn на 11 мс IEC 60068-2-27; Реле контроля ударов замкнуто15 Gn на 11 мс IEC 60068-2-27; Реле контроля вибрации разомкнутое2 Gn, 5...300 Гц IEC 60068-2-6; Реле контроля вибрации замкнутое4 Gn, 5...300 Гц IEC 60068-2-6 |
| Высота | 3,03 дюйма (77 мм) |
| Ширина | 1,8 дюйма (45 мм) |
| Глубина | 3,7 дюйма (93 мм) |
| Вес продукта | 1,28 фунта (США) (0,58 кг) |
| Стандарты | EN/IEC 60947-5-1; GB/T 14048.5; UL 60947-5-1; CSA C22.2 Нет 60947-5-1; JIS C8201-5-1 |
| Сертификаты продукции | КБ; ССС; УЛ; КСА; ЕАС; CE; UKCA |
| степень защиты IP | Лицевая панель IP2X VDE 0106 |
| Защитное лечение | ТН МЭК 60068 |
| Температура окружающего воздуха при работе | -40-140 °F (-40-60 °C); 140-158 °F (60-70 °C) со снижением номинальных характеристик |
| Температура окружающего воздуха при хранении | -76-176 °F (-60-80 °C) |
| Рабочая высота | 0...9842,52 фута (0...3000 м) |
| Категория | US10I1222371 |
| График скидок | 0I12 |
| GTIN | 3389110404166 |
| Возвратность | Да |
| Страна происхождения | ИДЕНТИФИКАТОР |
| Тип упаковки 1 | PCE |
| номер единиц в упаковках. | 1 |
| Пакет 1 Высота | 2,165 дюйма (5,500 см) |
| Пакет 1 Ширина | 3,740 дюйма (9,500 см) |
| Пакет 1 Длина | 4,724 дюйма (12 000 см) |
| Вес упаковки (фунты) | 18,519 унций (525 000 г) |
| Тип упаковки 2 | S02 |
| Количество единиц в пакете 2 | 16 |
| Пакет 2 Высота | 5,906 дюйма (15 000 см) |
| Пакет 2 Ширина | 11,811 дюймов (30 000 см) |
| Пакет 2 Длина | 15,748 дюймов (40 000 см) |
| Упаковка 2 Вес | 19,687 фунтов (США) (8,930 кг) |
| Тип упаковки 3 | P06 |
| Количество единиц в пакете 3 | 256 |
| Пакет 3 Высота | 29,528 дюймов (75 000 см) |
| Пакет 3 Ширина | 23,622 дюйма (60 000 см) |
| Пакет 3 Длина | 31,496 дюйма (80 000 см) |
| Упаковка 3 Вес | 324,318 фунтов (США) (147,108 кг) |
| Гарантия (в месяцах) | 18 |
