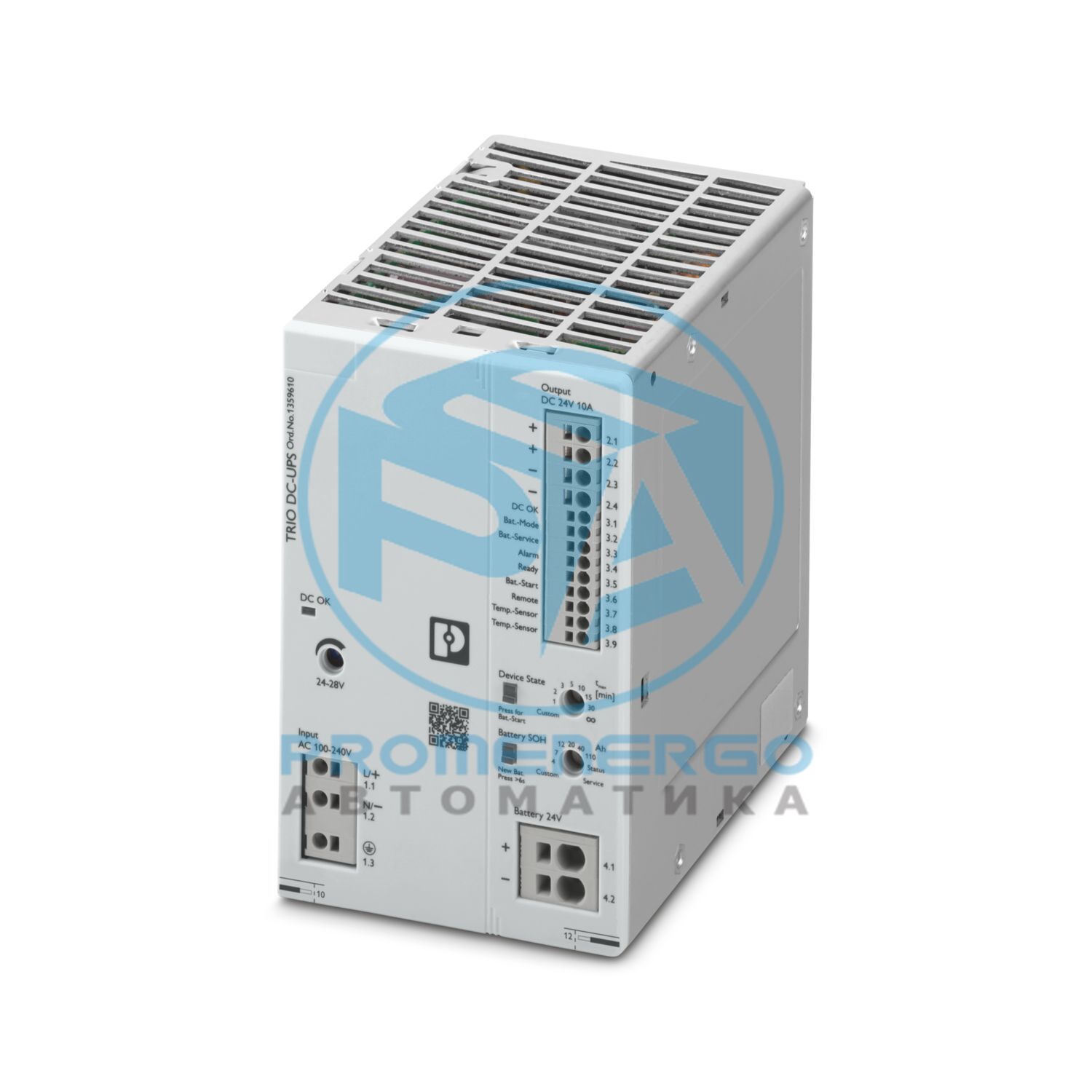

TRIO3-UPS/1AC/24DC/10 - Источник бесперебойного питания

TRIO DC UPS со встроенным блоком питания, монтаж на DIN-рейку, зажим Push-in, выход: 24 В пост. тока / 10 А

Технические характеристики

Диапазон входного напряжения	100 В переменного тока ... 240 В переменного тока -15 % ... +10 %
Тип напряжения питания	переменного тока
Интеграл пускового тока (I 2 t)	тип. < 1 А 2 с
Ограничение пускового тока	тип. < 21 А
Диапазон частот (f N )	50 Гц ... 60 Гц +/-10 %
Время буферизации сети	тип. ? 45 мс (120 В переменного тока)
Статическое усиление (I Stat.Boost )	10 А
Время включения при работе от аккумулятора (Bat.-Start)	<= 5 мс
Ток разряда на PE	< 3,5 мА
Потребляемый ток	тип. 4,23 А (100 В переменного тока)
Потребление тока I N (U N, I OUT = I N, I charge = 0)	2,3 А (120 В переменного тока)
Потребление тока I max (UN , I OUT = I Stat.Boost , I Charge = max)	3,7 А (120 В переменного тока)
Потребление тока I без нагрузки (UN , I OUT = 0, I charge = 0)	0,11 А (120 В переменного тока)
Потребление тока Я заряжаю (UN , I OUT = 0, Я заряжаю = макс.)	1,4 А (120 В переменного тока)
Потребляемая мощность P N (UN, I OUT = I N, I зарядка = 0)	259 Вт (120 В переменного тока)
Потребляемая мощность P max (UN , I OUT = I Stat.Boost , I charge = max)	421 Вт (120 В переменного тока)
Потребляемая мощность P без нагрузки (UN , I OUT = 0, I charge = 0)	7,6 Вт (120 В переменного тока)
Потребляемая мощность P заряда (UN , I OUT = 0, I зарядки = макс.)	166 Вт (120 В переменного тока)
Входной предохранитель	10 А (внутренний (защита устройства))
Рекомендуемый автоматический выключатель для защиты входа	6 А ... 16 А
Диапазон входного напряжения	100 В пост. тока ... 240 В пост. тока +/-10 %
Тип напряжения питания	округ Колумбия
Потребляемый ток	тип. 4,19 А (100 В постоянного тока)

Эффективность	тип. 93,17 % (120 В переменного тока)
Защита от короткого замыкания	да
Доказательство отсутствия нагрузки	да
Крест-фактор	тип. 1,72 (120 В переменного тока)
Время переключения	< 3 мс
Ограничение выходного тока	10 А
Параллельное подключение ИБП	да, с отключенным диодным модулем
Последовательное подключение ИБП	нет
Параллельное подключение накопителей энергии	да, макс. 3
Последовательное подключение накопителя энергии	нет
Сопротивление напряжению обратной связи	<= 35 В постоянного тока
Защита от перенапряжения на выходе (OVP)	<= 35 В постоянного тока
Остаточная пульсация	< 25 мВ
Время подъема	<= 1 с (U Out = 10 % ... 90 %)
Выходное напряжение	24 В постоянного тока
Диапазон выходного напряжения	24 В пост. тока ... 28 В пост. тока (>24 В, ограничение производительности)
Выходной ток I Н	10 А
Динамическое усиление (I Dyn.Boost)	15 А (5 с)
Выходная мощность (P N )	240 Вт
Выходная мощность (P Dyn. Boost)	360 Вт (5 с)
Максимальная рассеиваемая мощность без нагрузки	<= 10 Вт (120 В переменного тока)
Потери мощности, номинальная нагрузка, макс.	<= 20 Вт (120 В переменного тока)
Выходное напряжение	У БАТ -0,2 В постоянного тока
Диапазон выходного напряжения	19,2 В постоянного тока ... 32 В постоянного тока
Выходной ток I Н	10 А
Динамическое усиление (I Dyn.Boost)	15 А (5 с)
Выходная мощность (P N )	240 Вт
Выходная мощность (P Dyn. Boost)	360 Вт (5 с)
Выходная мощность P OUT (U N, I OUT = I дин.Boost)	360 Вт (5 с)
Максимальная рассеиваемая мощность без нагрузки	<= 1,5 Вт (120 В переменного тока)
Потери мощности, номинальная нагрузка, макс.	<= 4 Вт (120 В переменного тока)

Номинальное напряжение U N	24 В постоянного тока
Зарядное напряжение	макс. 32 В постоянного тока
Зарядный ток (предустановлено)	2 А
Зарядный ток (настраиваемый)	0,2 А ... 5 А (-25 °C ... 55 °C ? 5K)
Зарядный ток (пониженный)	5 А...3,75 А (55°C...65°C ? 5K)
Зарядный ток (макс.)	5 А
Номинальный диапазон производительности	4 Ач ... 110 Ач
Аккумуляторная технология	ВРЛА-АГМ
Характеристическая кривая заряда	МЕ 0 У

Позиция	1.х
Маркировка положения	1,1 (Л/+), 1,2 (Н/-), 1,3 (?)
Способ подключения	Соединение push-in
жесткий	0,2 мм2 ... 4 мм2
гибкий	0,2 мм2 ... 2,5 мм2
гибкий с наконечником без пластиковой втулки	0,25 мм2 ... 2,5 мм2
гибкий с наконечником с пластиковой втулкой	0,25 мм2 ... 2,5 мм2
AWG	24 ... 12
Длина зачистки	10 мм (жесткий/гибкий/наконечник)
Позиция	2.х
Маркировка положения	2.1 (+), 2.2 (+), 2.3 (-), 2.4 (-)
Способ подключения	Соединение push-in
жесткий	0,2 мм2 ... 4 мм2
гибкий	0,2 мм2 ... 2,5 мм2
гибкий с наконечником без пластиковой втулки	0,25 мм2 ... 2,5 мм2
гибкий с наконечником с пластиковой втулкой	0,25 мм2 ... 2,5 мм2
AWG	24 ... 12
Длина зачистки	10 мм (жесткий/гибкий/наконечник)
Позиция	4.х
Маркировка положения	4.1 (+), 4.2 (-)
Способ подключения	Соединение push-in
жесткий	0,2 мм2 ... 10 мм2
гибкий	0,2 мм2 ... 6 мм2
гибкий с наконечником без пластиковой втулки	0,25 мм2 ... 6 мм2
гибкий с наконечником с пластиковой втулкой	0,25 мм2 ... 4 мм2
AWG	24 ... 8
Длина зачистки	12 мм (жесткий/гибкий/наконечник)
Позиция	3.х
Способ подключения	Соединение push-in
жесткий	0,2 мм2 ... 1,5 мм2
гибкий	0,2 мм2 ... 1,5 мм2
гибкий с наконечником без пластиковой втулки	0,2 мм2 ... 1,5 мм2
гибкий с наконечником с пластиковой втулкой	0,2 мм2 ... 0,75 мм2
AWG	24 ... 16
Длина зачистки	10 мм (жесткий/гибкий/наконечник)

Виды сигнализации	Светодиод: выход постоянного тока
Функция	Визуализация рабочего состояния выходного напряжения постоянного тока (DC OK)
Цвет	красный, желтый, зеленый (многоцветный светодиод)
Светодиод выключен	Устройство выключено (Выкл.)
Светодиод горит (зеленый), постоянный ток в порядке	Выходная мощность в рабочем режиме < 90 % (вкл. (зеленый), постоянный ток в норме)
Светодиод горит (желтый), IOut > 90 %	Выходная мощность в рабочем режиме > 90 % (Вкл. (желтый), I Out > 90 %)
Светодиод горит (красный), ISHORT	Перегрузка выходной мощности > 150 % (Вкл. (красный), ЗАКОРОТАНИЕ)
Светодиод горит (мигает красным) OVP	U OUT > OVP (Защита от перенапряжения) (горит (мигает красным 50%))
Виды сигнализации	Светодиод: состояние устройства
Функция	Визуальное отображение рабочего состояния ИБП
Цвет	красный, желтый, зеленый (многоцветный светодиод)
Светодиод выключен	Устройство выключено (Выкл.)
Светодиод горит (зеленый)	Устройство включено (горит (зеленый))
Светодиод горит (мигает зеленым 90%)	Дистанционный контакт закорочен на Выход (-). (горит (мигает зеленым 90%))
Светодиод горит (мигает зеленым 10 %)	Время сигнализации после выключения при работе от аккумулятора (горит (мигает зеленым 10%))
Светодиод горит (желтый)	Работа от аккумулятора (горит (желтый))
Светодиод горит (мигает желтым)	Зарядка аккумулятора (горит (мигает желтым, 50%))
Светодиод горит (красный)	Групповая тревога, устройство (вкл. (красный))
Светодиод горит (мигает красным)	Сервисный режим аккумулятора (горит (мигает красным 50%))
Виды сигнализации	Светодиод: состояние батареи
Функция	Визуальное отображение рабочего состояния аккумулятора
Цвет	красный, желтый, зеленый (многоцветный светодиод)
Светодиод выключен	Устройство выключено (Выкл.)
Светодиод горит (зеленый)	Аккумулятор SOH > 6 месяцев (горит (зеленый))
Светодиод горит (желтый)	Аккумулятор SOH < 6 месяцев (горит (желтый))
Светодиод горит (красный)	Групповая сигнализация, аккумулятор (вкл. (красный))
Светодиод горит (мигает красным)	SOH батареи = 0 месяцев (горит (мигает красным 50%))
Обозначение сигнализации	Бат.-Старт
Позиция	3.х
Маркировка положения	3.6 (Бат.-Старт)
Низкий сигнал	Подключение к выходу (-) с сопротивлением < 2,7 кОм
Высокий сигнал	Разомкнут (> 200 кОм между Бат.-пуском и выходом (-))
Обозначение сигнализации	Удаленный
Позиция	3.х
Маркировка положения	3.7 (Удаленно)
Низкий сигнал	Подключение к выходу (-) с сопротивлением < 2,7 кОм
Высокий сигнал	Разомкнуто (> 200 кОм между дистанционным управлением и выходом (-))
Обозначение сигнализации	Датчик температуры
Позиция	3.х
Маркировка положения	3,8 (Датчик температуры), 3,9 (Датчик температуры)
Напряжение	макс. 3,5 В (когда датчик не подключен)
Номинальный ток короткого замыкания	макс. 3 мА
Позиция	3.х
Обозначение сигнализации	DC ОК
Маркировка положения	3.1 (постоянный ток в порядке)
Состояние состояния (Контакт замкнут (работа от батареи))	U Выход > 20,4 В; U Выход < 32 В
Состояние состояния (Контакт разомкнут (работа от аккумулятора))	U Выход 32 В
Коммутационный выход	Транзисторный выход, активный
Выходное напряжение	24 В постоянного тока
Непрерывный ток нагрузки	20 мА
Светодиодный индикатор состояния	зеленый (светодиод: выход постоянного тока)
Позиция	3.х
Обозначение сигнализации	Бат.-режим
Маркировка положения	3.2 (режим батареи)
Состояние состояния (Контакт замкнут)	Устройство в режиме батареи
Состояние состояния (Контакт разомкнут)	Устройство в режиме сети или устройство выключено
Коммутационный выход	Транзисторный выход, активный
Выходное напряжение	24 В постоянного тока
Непрерывный ток нагрузки	20 мА
Светодиодный индикатор состояния	желтый (светодиод: состояние устройства)
Позиция	3.х
Обозначение сигнализации	Бат.-Сервис
Маркировка положения	3.3 (Бат.-Сервис)
Состояние состояния (Контакт замкнут)	Устройство в режиме батареи
Состояние состояния (Контакт разомкнут)	Устройство в режиме сети или устройство выключено
Коммутационный выход	Транзисторный выход, активный
Выходное напряжение	24 В постоянного тока
Непрерывный ток нагрузки	20 мА
Светодиодный индикатор состояния	красный, мигающий (светодиод: состояние устройства)
Позиция	3.х
Обозначение сигнализации	Тревога
Маркировка положения	3.4 (Тревога)
Состояние состояния (Контакт замкнут)	нет тревоги
Состояние состояния (Контакт разомкнут)	Тревога
Коммутационный выход	Транзисторный выход, активный
Выходное напряжение	24 В постоянного тока
Непрерывный ток нагрузки	20 мА
Светодиодный индикатор состояния	красный (светодиод: состояние батареи)
Позиция	3.х
Обозначение сигнализации	Готовый
Маркировка положения	3.5 (Готово)
Состояние состояния (Контакт замкнут (работа от сети))	Аккумулятор полностью заряжен
Состояние состояния (Контакт замкнут (работа от батареи))	Пока выходное напряжение > напряжения отключения
Состояние состояния (Контакт разомкнут (работа от сети))	Зарядка аккумулятора
Состояние состояния (Контакт разомкнут (работа от аккумулятора))	Выходное напряжение < напряжения отключения или устройство выключено
Коммутационный выход	Транзисторный выход, активный
Выходное напряжение	24 В постоянного тока
Непрерывный ток нагрузки	20 мА

Тип продукта	ИБП постоянного тока со встроенным источником питания
Семейство продуктов	ИБП TRIO DC со встроенным блоком питания
Наработка на отказ (МЭК 61709, серийный номер 29500)	1097743 ч (25 °С)
Класс защиты	я
Категория перенапряжения (EN 61010-1)	III (<= 2000 м)
Категория перенапряжения (EN 61010-2-201)	III (<= 2000 м)
Степень загрязнения	2
Температура	40 °С
Время	131400 ч.

Ширина	88 мм
Высота	135 мм
Глубина	132 мм
Глубина (Глубина устройства (монтаж на DIN-рейку))	125 мм (Глубина устройства (монтаж на DIN-рейку))
Расстояние установки справа/слева	0 мм / 0 мм
Расстояние установки сверху/снизу	50 мм / 50 мм

Тип крепления	Монтаж на DIN-рейку
Монтажное положение	горизонтальная DIN-рейка NS 35, EN 60715

Материал (передняя часть корпуса)	ПС
Класс воспламеняемости согласно UL 94 (корпус/клеммные колодки)	В0
Материал корпуса	Алюминий

Степень защиты	IP20
Температура окружающей среды (рабочая)	-25 °С ... 70 °С
Температура окружающей среды (при эксплуатации) (снижение выходной мощности)	> 60 °C (2,5 %/К)
Температура окружающей среды (хранение/транспортировка)	-40 °С ... 85 °С
Максимальная высота	<= 5000 м (? 3000 м DIN EN 61558-2-16)
Максимальная высота (снижение выходной мощности)	> 2000 м (10 %/1000 м)
Климатический класс	3К3 (ЕН 60721)
Шок	18 мс, 30 г, в каждом пространственном направлении
Вибрация (работа)	5 Гц...100 Гц, амплитуда +/-2,5 мм, 2,3g

Стандартное обозначение	Безопасность блоков питания до 1100 В (изоляционные расстояния)
Стандарты/спецификации	DIN EN 61558-2-16
Стандартное обозначение	Электробезопасность
Стандарты/спецификации	МЭК 61010-2-201 (БСНН)
Стандартное обозначение	Оснащение высоковольтных установок электронным оборудованием
Стандарты/спецификации	EN 50178/VDE 0160 (ЗСНН)
Стандартное обозначение	Безопасность оборудования для измерения, контроля и лабораторного использования
Стандарты/спецификации	МЭК 61010-1
Стандартное обозначение	Безопасное сверхнизкое напряжение
Стандарты/спецификации	МЭК 61010-1 (БСНН)
Стандартное обозначение	Защитное сверхнизкое напряжение
Стандарты/спецификации	МЭК 61010-2-201 (ЗСНН)
Стандартное обозначение	Безопасная изоляция
Стандарты/спецификации	МЭК 61010-2-201
Стандартное обозначение	Ограничение гармонических токов линии
Стандарты/спецификации	ЭН 61000-3-2
Стандартное обозначение	Изменение напряжения в сети/пониженное напряжение
Стандарты/спецификации	ПОЛУ F47

Идентификация	Внесен в список UL/C-UL UL 61010-1
Идентификация	Внесен в список UL/C-UL UL 61010-2-201
Идентификация	Внесен в список UL/C-UL ANSI/ISA-12.12.01, класс I, раздел 2, группы A, B, C
Идентификация	ДНВ
Идентификация	ЛР
Идентификация	Ниппон Кайдзи Кёкай

Электромагнитная совместимость	Соответствие директиве по ЭМС 2014/30/ЕС
Директива по низкому напряжению	Соответствие Директиве по низковольтному оборудованию 2014/35/EC
Помехи	Излучение помех в соответствии с EN 61000-6-3 (жилые помещения), EN 61000-6-4 (промышленные помещения) и EN 61000-6-8 (коммерческие помещения)
Помехоустойчивость	Иммунитет согласно EN 61000-6-2 (промышленный)
Стандарты/правила	ЭН 61000-6-3
Стандарты/правила	ЭН 61000-6-3
Стандарты/правила	ЭН 61000-3-2
Стандарты/правила	ЭН 61000-3-3
Стандарты/правила	ЭН 61000-4-2
Контактный разряд	6 кВ (уровень тестирования 3)
Разряд в воздухе	8 кВ (уровень тестирования 3)
Стандарты/правила	ЭН 61000-4-3
Диапазон частот	80 МГц ... 6 ГГц
Проверка напряженности поля	10 В/м
Диапазон частот	1,4 ГГц ... 6 ГГц
Проверка напряженности поля	3 В/м
Стандарты/правила	ЭН 61000-4-4
Вход	+/- 4 кВ (100 кГц)
Выход	+/- 2 кВ (100 кГц)
Сигнал	+/- 2 кВ (100 кГц)
Напряжение (батарея)	+/- 2 кВ (100 кГц)
Стандарты/правила	ЭН 61000-4-5
Вход	2 кВ (Уровень испытаний 4 - симметричный)
Выход	1 кВ (Уровень испытаний 3 - симметричный)
Сигнал	1 кВ (Уровень испытаний 2 - асимметричный)
Стандарты/правила	ЭН 61000-4-6
Диапазон частот	0,15 МГц ... 80 МГц
Напряжение	10 В

Номер позиции	1359610
Упаковочная единица	1 шт.
Минимальный объем заказа	1 шт.
Ключ продаж	компьютерная графика
Ключ продукта	CMUD13
GTIN	4063151688073
Вес за штуку (включая упаковку)	1,343 г
Вес за штуку (без упаковки)	1,150 г
Номер таможенного тарифа	85044095
Страна происхождения	Китай

ЭКЛАСС-13.0	27040705
ЭКЛАСС-15.0	27040705

ЭТИМ 10.0	EC000382

СПСК 21.0	39121000

Соответствует требованиям ЕС RoHS к веществам	Да
Освобождение	34, 6(в), 7(а), 7(в)-I
Экологичный период использования (EFUP)	EFUP-25 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
Вещество-кандидат REACH (№ CAS)	Гексагидрометилфталевый ангидрид (CAS: н/д)
