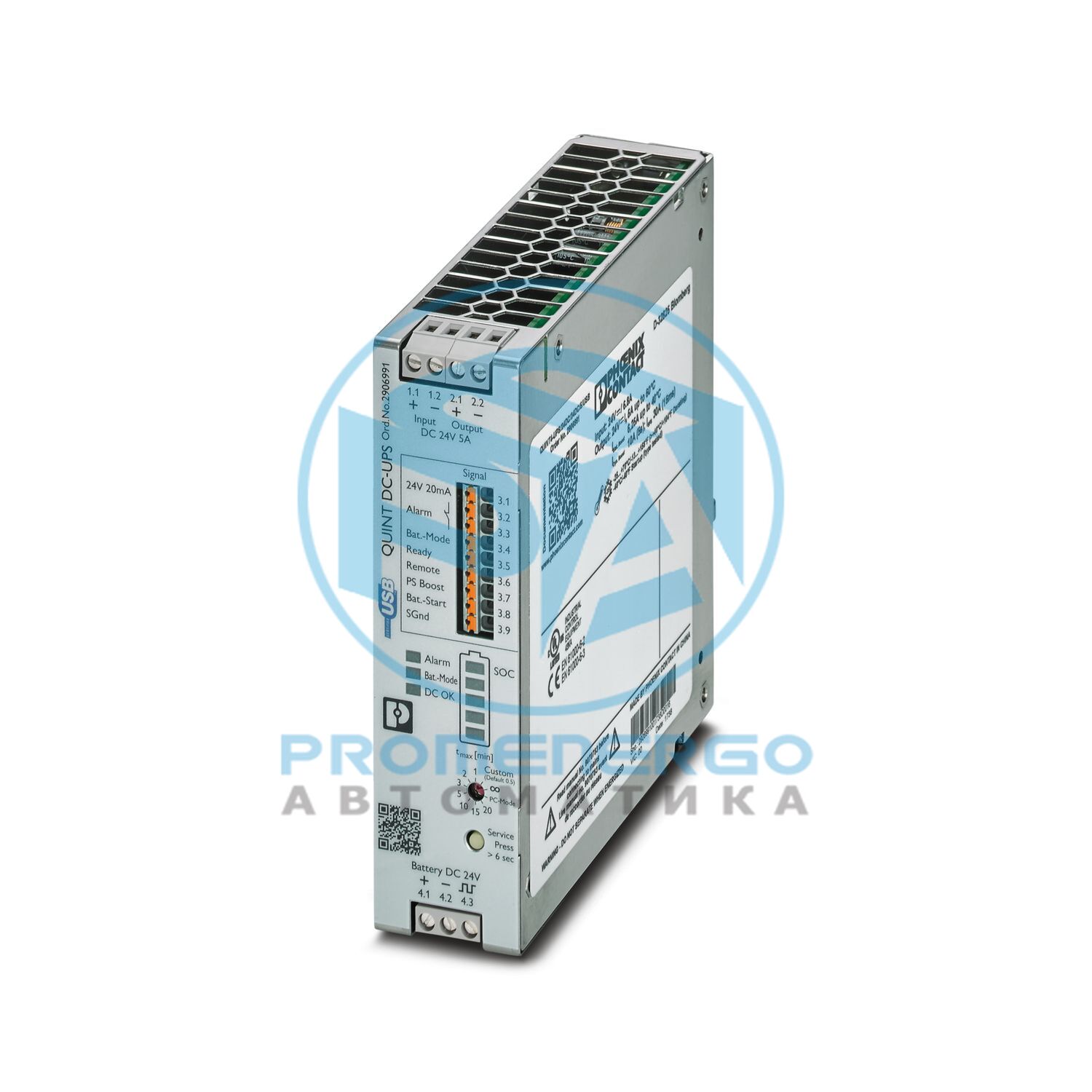

QUINT4-UPS/24DC/24DC/5/USB - Источник бесперебойного питания

QUINT DC UPS, IQ Technology, USB, монтаж на DIN-рейку, винтовое соединение, вход: 24 В пост. тока, выход: 24 В пост. тока / 5 А, зарядный ток: 1,5 А

Технические характеристики

Входное напряжение24 В постоянного тока
Диапазон входного напряжения18 В постоянного тока ... 30 В постоянного тока
Электрическая прочность, макс.35 В постоянного тока (защита от изменения полярности)
Внутренний входной предохранительнет
Тип напряжения питанияокруг Колумбия
Пусковой ток<= 7 А (<= 4 мс)
Защита от обратной полярностида
Фиксированный порог резервного копирования22 В постоянного тока
Динамический порог активации> 1 В/100 мс
Время включениямакс. 3 с
Время включения при работе от аккумулятора (Bat.-Start)8 с
Падение напряжения, вход/выход0,3 В постоянного тока
Потребление тока I N (U N, I OUT = I N, I charge = 0)5,1 А
Потребление тока I max (UN , I OUT = I Stat.Boost , I Charge = max)8,3 А
Потребление тока I без нагрузки (UN , I OUT = 0, I charge = 0)45 мА
Потребление тока Я заряжаю (UN , I OUT = 0, Я заряжаю = макс.)1,8 А
Потребляемая мощность P N (UN, I OUT = I N, I зарядка = 0)121 Вт
Потребляемая мощность P max (UN , I OUT = I Stat.Boost , I charge = max)211 Вт
Потребляемая мощность P без нагрузки (UN , I OUT = 0, I charge = 0)1,1 Вт
Потребляемая мощность P заряда (UN , I OUT = 0, I зарядки = макс.)43 Вт
Эффективностьтип. 98 %
Количество выходов1
Защита от короткого замыканияда
Доказательство отсутствия нагрузкида
Время переключения0 мс
Параллельное подключение ИБПда, с модулями развязки (для увеличения времени буферизации и для резервирования)
Последовательное подключение ИБПнет
Параллельное подключение накопителей энергииДа, 5 (observe line protection)
Последовательное подключение накопителя энергиинет
Выходное напряжение24 В постоянного тока (U OUT = U IN - 0,3 В постоянного тока)
Диапазон выходного напряжения18 В пост. тока ... 30 В пост. тока (U Out = U In - 0,3 В пост. тока)
Выходной ток I Н5 А
Статическое усиление (I Stat.Boost )6,25 А
Динамическое усиление (I Dyn.Boost)10 А (5 с)
Селективное размыкание предохранителя (I SFB)30 А (15 мс)
Выходная мощность P OUT (UN, I OUT = I N)120 Вт
Выходная мощность P OUT (UN, I OUT = I стат.Boost)155 Вт
Выходная мощность P OUT (U N, I OUT = I дин.Boost)240 Вт (5 с)
Рассеяние мощности без нагрузки (U N, I Out = 0, I Charge = 0)1 Вт
Рассеиваемая мощность Номинальная нагрузка (UN, I Out = I N, I Charge = 0)3 Вт
Выходное напряжение24 В постоянного тока (U OUT = U BAT - 0,3 В постоянного тока)
Диапазон выходного напряжения19 В пост. тока ... 32 В пост. тока (U OUT = U BAT - 0,3 В пост. тока)
Выходной ток I Н5 А
Статическое усиление (I Stat.Boost )6,25 А
Динамическое усиление (I Dyn.Boost)10 А (5 с)
Селективное размыкание предохранителя (I SFB)30 А (15 мс)
Выходная мощность P OUT (UN, I OUT = I N)120 Вт
Выходная мощность P OUT (UN, I OUT = I стат.Boost)150 Вт
Выходная мощность P OUT (U N, I OUT = I дин.Boost)240 Вт (5 с)
Рассеяние мощности без нагрузки (U N, I Out = 0, I Charge = 0)2 Вт
Рассеиваемая мощность Номинальная нагрузка (UN, I Out = I N, I Charge = 0)3 Вт
Напряжение окончания заряда32 В постоянного тока
Напряжение окончания заряда (с температурной компенсацией)25 В постоянного тока ... 32 В постоянного тока
Зарядный ток (настраиваемый)макс. 1,5 А
Номинальная емкость (без дополнительного зарядного устройства)0,8 Ач ... 30 Ач
Макс. емкость40 Ач
Время зарядки2,5 ч (3,4 Ач)
Буферное время25 мин (3,4 Ач)
Защита от глубокого разряда (настраиваемая)19,2 В постоянного тока
Аккумуляторная технологияVRLA, VRLA-WTR, LI-ION
Характеристическая кривая зарядаМЕ 0 У
IQ-Технологиида
Датчик температурыда
Температурная компенсация (настраиваемая)42 мВ/К
Позиция1.х
Способ подключенияВинтовое соединение
жесткий0,2 мм2 ... 2,5 мм2
гибкий0,2 мм2 ... 2 мм2
гибкий с наконечником без пластиковой втулки0,2 мм2 ... 2,5 мм2
гибкий с наконечником с пластиковой втулкой0,2 мм2 ... 2,5 мм2
жесткий (AWG)30...12 (Си)
Длина зачистки6,5 мм (жесткий/гибкий)
Момент затяжки0,5 Нм...0,6 Нм
Головка винта в форме приводаПрорезь L
Позиция2.х
Способ подключенияВинтовое соединение
жесткий0,2 мм2 ... 2,5 мм2
гибкий0,2 мм2 ... 2,5 мм2
гибкий с наконечником без пластиковой втулки0,2 мм2 ... 2,5 мм2
гибкий с наконечником с пластиковой втулкой0,2 мм2 ... 2,5 мм2
жесткий (AWG)30...12 (Си)
Длина зачистки6,5 мм (жесткий/гибкий)
Момент затяжки0,5 Нм...0,6 Нм
Головка винта в форме приводаПрорезь L
Позиция3.х
Способ подключенияСоединение push-in
жесткий0,2 мм2 ... 1 мм2
гибкий0,2 мм2 ... 1 мм2
гибкий с наконечником без пластиковой втулки0,2 мм2 ... 0,75 мм2 (Cu)
гибкий с наконечником с пластиковой втулкой0,2 мм2 ... 0,75 мм2
жесткий (AWG)24...16 (Си)
Длина зачистки8 мм (жесткий/гибкий)
Позиция4.х
Маркировка положения4.1 (+), 4.2 (-), 4.3 (?)
Способ подключенияВинтовое соединение
жесткий0,2 мм2 ... 2,5 мм2
гибкий0,2 мм2 ... 2,5 мм2
гибкий с наконечником без пластиковой втулки0,2 мм2 ... 2,5 мм2
гибкий с наконечником с пластиковой втулкой0,2 мм2 ... 2,5 мм2
жесткий (AWG)30...12 (Си)
Длина зачистки6,5 мм (жесткий/гибкий)
Момент затяжки0,5 Нм...0,6 Нм
Головка винта в форме приводаПрорезь L
подчиненный адрес192
Стартовый бит1
Биты данных8
Паритетдаже
Стоп-бит1
ИнтерфейсUSB
Количество интерфейсов1
Способ подключенияМИНИ-USB типа B
Поддерживаемые протоколыМодбус/РТУ
Маркировка соединенийХ1
БлокировкаВинт
Физика трансмиссииUSB 2.0
ТопологияТочка-точка
Скорость передачи9600 бод ... 115200 бод (по умолчанию: 115200 бод)
Длина передачимакс. 5 м
Время доступа<= 2 с
ЧипсетКремниевые лаборатории CP210x
Электрическая изоляцияДа, UL approved
Виды сигнализацииПостоянный ток в порядке (зеленый)
Тип продуктаИБП постоянного тока
Семейство продуктовИБП постоянного тока QUINT
Наработка на отказ (МЭК 61709, серийный номер 29500)> 1430000 ч (25 °С)
Директива по охране окружающей средыДиректива RoHS 2011/65/ЕС
Класс защитыIII (без ПЭ)
Категория перенапряжения (EN 61010-1)II (<= 4000 м)
Категория перенапряжения (IEC 61010-2-201)II (<= 4000 м)
Степень загрязнения2
Время224011 ч.
Ширина35 мм
Высота130 мм
Глубина125 мм
Глубина (Глубина устройства (монтаж на DIN-рейку))125 мм (Глубина устройства (монтаж на DIN-рейку))
Ширина123 мм
Высота130 мм
Глубина37 мм
Расстояние установки справа/слева (активно)5 мм / 5 мм (P Out >=50%)
Расстояние установки справа/слева (пассивное)0 мм / 0 мм (P Out >=50%)
Расстояние установки справа/слева (активное, пассивное)0 мм / 0 мм (P Out <=50 %)
Расстояние установки сверху/снизу (активно)50 мм / 50 мм (P Out >=50%)
Расстояние установки сверху/снизу (пассивное)40 мм / 20 мм (P Out >=50%)
Расстояние установки сверху/снизу (активное, пассивное)40 мм / 20 мм (P Out <=50 %)
Тип крепленияМонтаж на DIN-рейку
Монтажное положениеНа горизонтальной DIN-рейке NS 35/7,5 и NS 35/15 в соотв. согласно EN 60715
Класс воспламеняемости согласно UL 94 (корпус/клеммные колодки)В0
Материал корпусаМеталл
Версия с капюшономНержавеющая сталь X6Cr17
Версия с боковым элементомАлюминий АлМг3
Степень защитыIP20
Температура окружающей среды (рабочая)-25 °C ... 70 °C (> 60 °C Снижение характеристик: 2,5 %/K)
Температура окружающей среды (хранение/транспортировка)-40 °С ... 85 °С
Температура окружающей среды (проверено на тип запуска)-40 °С
Максимальная высота<= 4000 м
Климатический класс3К3 (ЕН 60721)
Макс. допустимая относительная влажность (при эксплуатации)<= 95 % (при 25 °C, без конденсации)
Шок18 мс, 30 г в каждом направлении (согласно IEC 60068-2-27)
Вибрация (работа)2,3 г
Стандартное обозначениеЗащитное сверхнизкое напряжение
Стандарты/спецификацииМЭК 61010-1 (БСНН)
ИдентификацияВнесен в список UL/C-UL UL 61010-1
ИдентификацияВнесен в список UL/C-UL UL 61010-2-201
ИдентификацияВнесен в список UL/C-UL ANSI/ISA-12.12.01, класс I, раздел 2, группы A, B, C, D T4 (опасная зона)
ИдентификацияCAN/CSA-C22.2 Нет. 61010-1-12
ИдентификацияCAN/CSA-IEC 61010-2-201
ИдентификацияCAN/CSA-C22.2 Нет. 213 Class I, Division 2, Groups A, B, C, D T4 (Hazardous Location)
ИдентификацияМЭК 61010-1
ИдентификацияМЭК 61010-2-201
ИдентификацияРуководство по классу DNVGL-CG-0339
ПримечаниеКлассы размещения: Температура D (см. Приложение/Ограничения), Влажность B, Вибрация A/C, ЭМС B.
Электромагнитная совместимостьСоответствие директиве по ЭМС 2014/30/ЕС
Директива по низкому напряжениюСоответствие Директиве по низковольтному оборудованию 2014/35/EC
Требования ЭМС к уровню шумаЭН 61000-6-3
Требования ЭМС к помехоустойчивостиЭН 61000-6-1
ПомехоустойчивостьПомехоустойчивость в соответствии с EN 61000-6-1 (жилое помещение), EN 61000-6-2 (промышленное) и EN 61000-6-5 (коммутационные устройства), IEC/EN 61850-3 (источник питания)
Стандарты/правилаДополнительный базовый стандарт EN 61000-6-5 (устойчивость коммутационных устройств), IEC/EN 61850-3 (источник питания)
Стандарты/правилаЭН 61000-4-2
Контактный разряд8 кВ (уровень тестирования 4)
Разряд в воздухе15 кВ (Уровень тестирования 4)
КомментарииКритерий Б
Стандарты/правилаЭН 61000-4-3
Диапазон частот1 ГГц ... 6 ГГц
Проверка напряженности поля10 В/м (уровень тестирования 3)
Диапазон частот1 ГГц ... 6 ГГц
Проверка напряженности поля10 В/м (уровень тестирования 3)
КомментарииКритерий А
Стандарты/правилаЭН 61000-4-4
Вход4 кВ (Уровень испытаний 4 - асимметричный)
Выход4 кВ (Уровень испытаний 4 - асимметричный)
Сигнал4 кВ (Уровень испытаний 4 - асимметричный)
КомментарииКритерий Б
Стандарты/правилаЭН 61000-4-5
Вход1 кВ (Уровень испытаний 3 - симметричный)
Выход1 кВ (Уровень испытаний 3 - симметричный)
Сигнал1 кВ (Уровень испытаний 2 - асимметричный)
КомментарииКритерий Б
Стандарты/правилаЭН 61000-4-6
Вход/выход/сигналасимметричный
Диапазон частот0,15 МГц ... 80 МГц
КомментарииКритерий А
Напряжение10 В (уровень тестирования 3)
Стандарты/правилаЭН 61000-4-8
Частота16,67 Гц
Проверка напряженности поля100 А/м
Дополнительный текст60 с
КомментарииКритерий А
Частота50 Гц
Диапазон частот50 Гц ... 60 Гц
Проверка напряженности поля1 кА/м
Дополнительный текст3 с
Частота0 Гц
Проверка напряженности поля300 А/м
Дополнительный текстпостоянный ток, 60 с
Критерий АНетrmal operating behavior within the specified limits.
Критерий БВременное ухудшение рабочего поведения, которое корректируется самим устройством.
Номер позиции2906991
Упаковочная единица1 шт.
Минимальный объем заказа1 шт.
Ключ продажкомпьютерная графика
Ключ продуктаCMUI43
GTIN4055626171234
Вес за штуку (включая упаковку)525,2 г
Вес за штуку (без упаковки)446 г
Номер таможенного тарифа85371091
Страна происхожденияКитай
ЭКЛАСС-13.027040705
ЭКЛАСС-15.027040705
ЭТИМ 10.0EC000382
СПСК 21.039121000
Соответствует требованиям ЕС RoHS к веществамДа
Освобождение7(а), 7(в)-I
Экологичный период использования (EFUP)EFUP-25 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
Вещество-кандидат REACH (№ CAS)Триоксид дибора (CAS: 1303-86-2)
SCIPbab5c7da-dd2b-421b-b2e7-d7fad6ebb1c8
CO2e кг18,75 кг CO2-экв.
