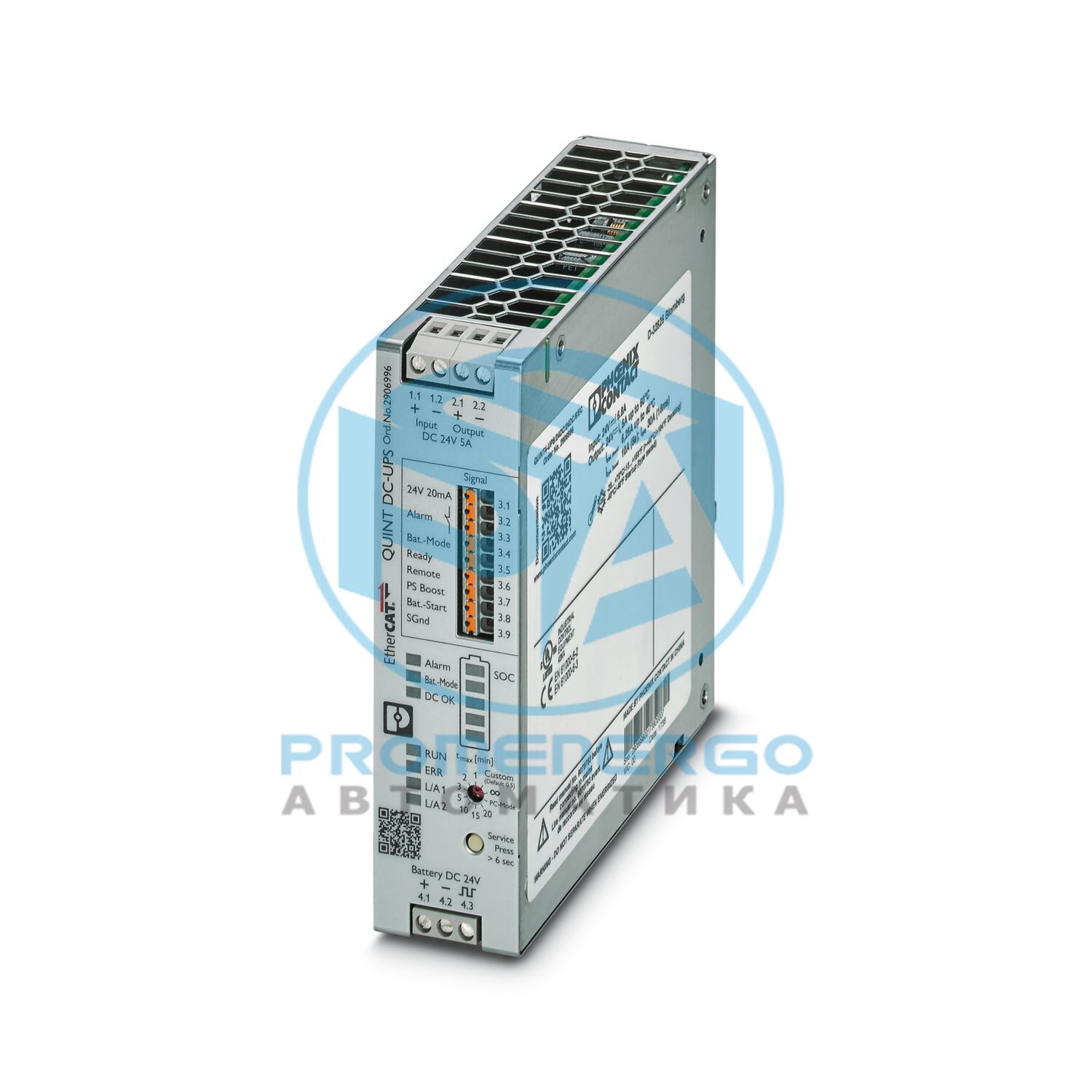

QUINT4-UPS/24DC/24DC/5/EC - Источник бесперебойного питания
QUINT4-UPS/24DC/24DC/5/EC - Источник бесперебойного питания
QUINT DC UPS, IQ Technology, EtherCAT(R), монтаж на DIN-рейку, винтовое соединение, вход: 24 В пост. тока, выход: 24 В пост. тока / 5 А, зарядный ток: 1,5 А
Технические характеристики
Общий
EtherCAT(R) - зарегистрированная торговая марка и запатентованная технология, лицензия на которую предоставлена Beckhoff Automation GmbH, Германия.
Входное напряжение
24 В постоянного тока
Диапазон входного напряжения
18 В постоянного тока ... 30 В постоянного тока
Электрическая прочность, макс.
35 В постоянного тока (защита от изменения полярности)
Внутренний входной предохранитель
нет
Тип напряжения питания
округ Колумбия
Пусковой ток
<= 7 А (<= 4 мс)
Защита от обратной полярности
да
Фиксированный порог резервного копирования
22 В постоянного тока
Динамический порог активации
> 1 В/100 мс
Время включения
макс. 3 с
Время включения при работе от аккумулятора (Bat.-Start)
8 с
Падение напряжения, вход/выход
0,3 В постоянного тока
Потребление тока I N (U N, I OUT = I N, I charge = 0)
5,1 А
Потребление тока I max (UN , I OUT = I Stat.Boost , I Charge = max)
8,3 А
Потребление тока I без нагрузки (UN , I OUT = 0, I charge = 0)
105 мА
Потребление тока Я заряжаю (UN , I OUT = 0, Я заряжаю = макс.)
1,9 А
Потребляемая мощность P N (UN, I OUT = I N, I зарядка = 0)
123 Вт
Потребляемая мощность P max (UN , I OUT = I Stat.Boost , I charge = max)
213 Вт
Потребляемая мощность P без нагрузки (UN , I OUT = 0, I charge = 0)
2,5 Вт
Потребляемая мощность P заряда (UN , I OUT = 0, I зарядки = макс.)
44 Вт
Эффективность
тип. 97 %
Количество выходов
1
Защита от короткого замыкания
да
Доказательство отсутствия нагрузки
да
Время переключения
0 мс
Параллельное подключение ИБП
да, с модулями развязки (для увеличения времени буферизации и для резервирования)
Последовательное подключение ИБП
нет
Параллельное подключение накопителей энергии
Да, 5 (observe line protection)
Последовательное подключение накопителя энергии
нет
Выходное напряжение
24 В постоянного тока (U OUT = U IN - 0,3 В постоянного тока)
Диапазон выходного напряжения
18 В пост. тока ... 30 В пост. тока (U Out = U In - 0,3 В пост. тока)
Выходной ток I Н
5 А
Статическое усиление (I Stat.Boost )
6,25 А
Динамическое усиление (I Dyn.Boost)
10 А (5 с)
Селективное размыкание предохранителя (I SFB)
30 А (15 мс)
Выходная мощность P OUT (UN, I OUT = I N)
120 Вт
Выходная мощность P OUT (UN, I OUT = I стат.Boost)
155 Вт
Выходная мощность P OUT (U N, I OUT = I дин.Boost)
240 Вт (5 с)
Рассеяние мощности без нагрузки (U N, I Out = 0, I Charge = 0)
3 Вт
Рассеиваемая мощность Номинальная нагрузка (UN, I Out = I N, I Charge = 0)
4 Вт
Выходное напряжение
24 В постоянного тока (U OUT = U BAT - 0,3 В постоянного тока)
Диапазон выходного напряжения
19 В пост. тока ... 32 В пост. тока (U OUT = U BAT - 0,3 В пост. тока)
Выходной ток I Н
5 А
Статическое усиление (I Stat.Boost )
6,25 А
Динамическое усиление (I Dyn.Boost)
10 А (5 с)
Селективное размыкание предохранителя (I SFB)
30 А (15 мс)
Выходная мощность P OUT (UN, I OUT = I N)
120 Вт
Выходная мощность P OUT (UN, I OUT = I стат.Boost)
150 Вт
Выходная мощность P OUT (U N, I OUT = I дин.Boost)
240 Вт (5 с)
Напряжение окончания заряда
32 В постоянного тока
Напряжение окончания заряда (с температурной компенсацией)
Наработка на отказ (МЭК 61709, серийный номер 29500)
> 1189000 ч (25 °С)
Директива по охране окружающей среды
Директива RoHS 2011/65/ЕС
Класс защиты
III (без ПЭ)
Категория перенапряжения (EN 61010-1)
II (<= 4000 м)
Категория перенапряжения (IEC 61010-2-201)
II (<= 4000 м)
Степень загрязнения
2
Время
224011 ч.
Ширина
35 мм
Высота
130 мм
Глубина
125 мм
Глубина (Глубина устройства (монтаж на DIN-рейку))
125 мм (Глубина устройства (монтаж на DIN-рейку))
Ширина
123 мм
Высота
130 мм
Глубина
37 мм
Расстояние установки справа/слева (активно)
5 мм / 5 мм (P Out >=50%)
Расстояние установки справа/слева (пассивное)
0 мм / 0 мм (P Out >=50%)
Расстояние установки справа/слева (активное, пассивное)
0 мм / 0 мм (P Out <=50 %)
Расстояние установки сверху/снизу (активно)
50 мм / 50 мм (P Out >=50%)
Расстояние установки сверху/снизу (пассивное)
40 мм / 20 мм (P Out >=50%)
Расстояние установки сверху/снизу (активное, пассивное)
40 мм / 20 мм (P Out <=50 %)
Тип крепления
Монтаж на DIN-рейку
Монтажное положение
На горизонтальной DIN-рейке NS 35/7,5 и NS 35/15 в соотв. согласно EN 60715
Класс воспламеняемости согласно UL 94 (корпус/клеммные колодки)
В0
Материал корпуса
Металл
Версия с капюшоном
Нержавеющая сталь X6Cr17
Версия с боковым элементом
Алюминий АлМг3
Степень защиты
IP20
Температура окружающей среды (рабочая)
-25 °C ... 70 °C (> 60 °C Снижение характеристик: 2,5 %/K)
Температура окружающей среды (хранение/транспортировка)
-40 °С ... 85 °С
Температура окружающей среды (проверено на тип запуска)
-40 °С
Максимальная высота
<= 4000 м
Климатический класс
3К3 (ЕН 60721)
Макс. допустимая относительная влажность (при эксплуатации)
<= 95 % (при 25 °C, без конденсации)
Шок
18 мс, 30 г в каждом направлении (согласно IEC 60068-2-27)
Вибрация (работа)
2,3 г
Стандартное обозначение
Защитное сверхнизкое напряжение
Стандарты/спецификации
МЭК 61010-1 (БСНН)
Идентификация
Внесен в список UL/C-UL UL 61010-1
Идентификация
Внесен в список UL/C-UL UL 61010-2-201
Идентификация
Внесен в список UL/C-UL ANSI/ISA-12.12.01, класс I, раздел 2, группы A, B, C, D T4 (опасная зона)
Идентификация
CAN/CSA-C22.2 Нет. 61010-1-12
Идентификация
CAN/CSA-IEC 61010-2-201
Идентификация
CAN/CSA-C22.2 Нет. 213 Class I, Division 2, Groups A, B, C, D T4 (Hazardous Location)
Идентификация
МЭК 61010-1
Идентификация
МЭК 61010-2-201
Идентификация
Руководство по классу DNVGL-CG-0339
Примечание
Классы размещения: Температура D (см. Приложение/Ограничения), Влажность B, Вибрация A/C, ЭМС B.
Электромагнитная совместимость
Соответствие директиве по ЭМС 2014/30/ЕС
Директива по низкому напряжению
Соответствие Директиве по низковольтному оборудованию 2014/35/EC
Требования ЭМС к уровню шума
ЭН 61000-6-3
Требования ЭМС к помехоустойчивости
ЭН 61000-6-1
Помехоустойчивость
Помехоустойчивость в соответствии с EN 61000-6-1 (жилое помещение), EN 61000-6-2 (промышленное) и EN 61000-6-5 (коммутационные устройства), IEC/EN 61850-3 (источник питания)
Нетrmal operating behavior within the specified limits.
Критерий Б
Временное ухудшение рабочего поведения, которое корректируется самим устройством.
Номер позиции
2906996
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
компьютерная графика
Ключ продукта
CMUI43
GTIN
4055626171210
Вес за штуку (включая упаковку)
551 г
Вес за штуку (без упаковки)
473 г
Номер таможенного тарифа
85371091
Страна происхождения
Китай
ЭКЛАСС-13.0
27040705
ЭКЛАСС-15.0
27040705
ЭТИМ 10.0
EC000382
СПСК 21.0
39121000
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
7(а), 7(в)-I
Экологичный период использования (EFUP)
EFUP-25 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
