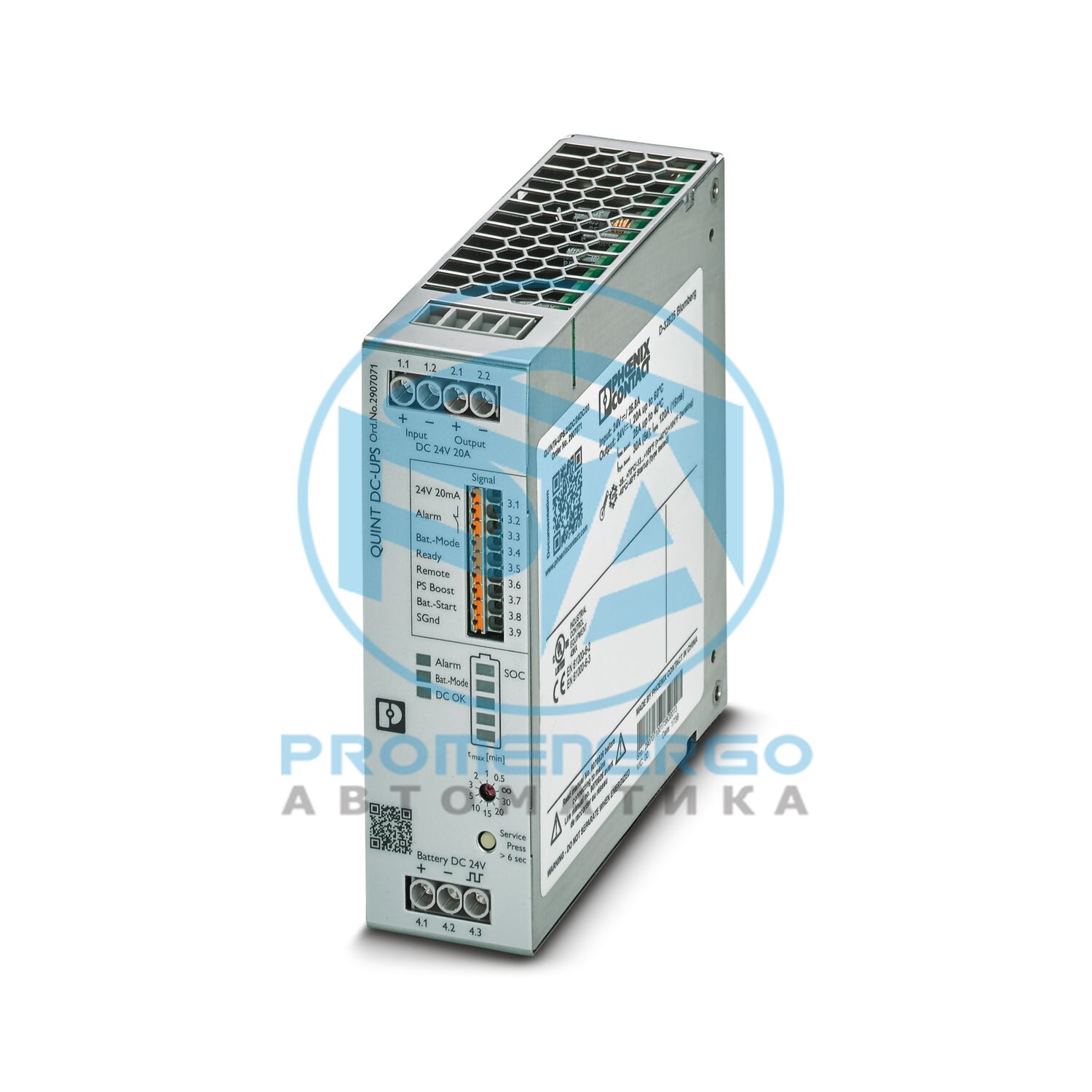

QUINT4-UPS/24DC/24DC/20 - Источник бесперебойного питания

QUINT DC UPS, IQ Technology, монтаж на DIN-рейку, винтовое соединение, вход: 24 В пост. тока, выход: 24 В пост. тока / 20 А, зарядный ток: 5 А

Технические характеристики

Входное напряжение	24 В постоянного тока
Диапазон входного напряжения	18 В постоянного тока ... 30 В постоянного тока
Электрическая прочность, макс.	35 В постоянного тока (защита от изменения полярности)
Внутренний входной предохранитель	нет
Типичное напряжение национальной сети	24 В постоянного тока
Тип напряжения питания	округ Колумбия
Пусковой ток	<= 8 А (<= 4 мс)
Защита от обратной полярности	да
Фиксированный порог резервного копирования	22 В постоянного тока
Динамический порог активации	> 1 В/100 мс
Время включения	макс. 3 с
Время включения при работе от аккумулятора (Bat.-Start)	8 с
Падение напряжения, вход/выход	0,4 В постоянного тока
Потребление тока I N (U N, I OUT = I N, I charge = 0)	20,1 А
Потребление тока I max (UN , I OUT = I Stat.Boost , I Charge = max)	31,4 А
Потребление тока I без нагрузки (UN , I OUT = 0, I charge = 0)	50 мА
Потребление тока Я заряжаю (UN , I OUT = 0, Я заряжаю = макс.)	6,1 А
Потребляемая мощность P N (UN, I OUT = I N, I зарядка = 0)	474 Вт
Потребляемая мощность P max (UN , I OUT = I Stat.Boost , I charge = max)	738 Вт
Потребляемая мощность P без нагрузки (UN , I OUT = 0, I charge = 0)	1,3 Вт
Потребляемая мощность P заряда (UN , I OUT = 0, I зарядки = макс.)	145 Вт

Эффективность	тип. 98 %
Количество выходов	1
Защита от короткого замыкания	да
Доказательство отсутствия нагрузки	да
Время переключения	0 мс
Параллельное подключение ИБП	да, с модулями развязки (для увеличения времени буферизации и для резервирования)
Последовательное подключение ИБП	нет
Параллельное подключение накопителей энергии	Да, 5 (observe line protection)
Последовательное подключение накопителя энергии	нет
Выходное напряжение	24 В постоянного тока (U OUT = U IN - 0,4 В постоянного тока)
Диапазон выходного напряжения	18 В пост. тока ... 30 В пост. тока (U OUT = U IN - 0,4 В пост. тока)
Выходной ток I Н	20 А
Статическое усиление (I Stat.Boost )	25 А
Динамическое усиление (I Dyn.Boost)	30 А (5 с)
Селективное размыкание предохранителя (I SFB)	120 А (15 мс)
Выходная мощность P OUT (UN, I OUT = I N)	480 Вт
Выходная мощность P OUT (UN, I OUT = I стат.Boost)	600 Вт
Выходная мощность P OUT (U N, I OUT = I дин.Boost)	720 Вт (5 с)
Рассеяние мощности без нагрузки (U N, I Out = 0, I Charge = 0)	3 Вт
Рассеиваемая мощность Номинальная нагрузка (UN, I Out = I N, I Charge = 0)	10 Вт
Выходное напряжение	24 В постоянного тока (U OUT = U BAT - 0,4 В постоянного тока)
Диапазон выходного напряжения	19 В пост. тока ... 28 В пост. тока (U OUT = U BAT - 0,4 В пост. тока)
Выходной ток I Н	20 А
Статическое усиление (I Stat.Boost )	25 А
Динамическое усиление (I Dyn.Boost)	30 А (5 с)
Селективное размыкание предохранителя (I SFB)	120 А (15 мс)
Выходная мощность P OUT (UN, I OUT = I N)	480 Вт
Выходная мощность P OUT (UN, I OUT = I стат.Boost)	600 Вт
Выходная мощность P OUT (U N, I OUT = I дин.Boost)	720 Вт (5 с)
Рассеяние мощности без нагрузки (U N, I Out = 0, I Charge = 0)	2 Вт
Рассеиваемая мощность Номинальная нагрузка (UN, I Out = I N, I Charge = 0)	11 Вт

Номинальное напряжение U N	24 В постоянного тока
Напряжение окончания заряда (с температурной компенсацией)	25 В постоянного тока ... 32 В постоянного тока
Напряжение окончания заряда (настраиваемое)	27,6 В постоянного тока
Зарядный ток (настраиваемый)	макс. 5 А
Номинальная емкость (без дополнительного зарядного устройства)	3 Ач... 135 Ач
Макс. емкость	135 Ач
Время зарядки	165 мин (12 Ач)
Буферное время	22 мин (12 Ач)
Защита от глубокого разряда (настраиваемая)	19,2 В постоянного тока
Аккумуляторная технология	VRLA, VRLA-WTR, LI-ION
Характеристическая кривая заряда	МЕ 0 У
IQ-Технологии	да
Датчик температуры	да
Температурная компенсация (настраиваемая)	42 мВ/К

Позиция	1.х
Маркировка положения	1.1 (+), 1.2 (-)
Способ подключения	Винтовое соединение
жесткий	0,2 мм2 ... 6 мм2
гибкий	0,2 мм2 ... 4 мм2
гибкий с наконечником без пластиковой втулки	0,2 мм2 ... 4 мм2
гибкий с наконечником с пластиковой втулкой	0,2 мм2 ... 4 мм2
AWG	30...10 (Си)
Длина зачистки	8 мм (жесткий/гибкий/наконечник)
Момент затяжки	0,5 Нм...0,6 Нм
Головка винта в форме привода	Прорезь L
Лезвие отвертки	0,8 х 4 мм
Позиция	2.х
Маркировка положения	2.1 (+), 2.2 (-)
Способ подключения	Винтовое соединение
жесткий	0,2 мм2 ... 6 мм2
гибкий	0,2 мм2 ... 4 мм2
гибкий с наконечником без пластиковой втулки	0,2 мм2 ... 4 мм2
гибкий с наконечником с пластиковой втулкой	0,2 мм2 ... 4 мм2
AWG	30...10 (Си)
Длина зачистки	8 мм (жесткий/гибкий/наконечник)
Момент затяжки	0,5 Нм...0,6 Нм
Головка винта в форме привода	Прорезь L
Лезвие отвертки	0,8 х 4 мм
Позиция	3.х
Маркировка положения	3,1 (24 В, 20 мА), 3,2 / 3,3 (сигнализация), 3,4 (режим батареи), 3,5 (готовность), 3,6 (дистанционное управление), 3,7 (форсирование PS), 3,8 (пуск батареи), 3,9 (Земля)
Способ подключения	Соединение push-in
жесткий	0,2 мм2 ... 1 мм2
гибкий	0,2 мм2 ... 1 мм2
гибкий с наконечником без пластиковой втулки	0,2 мм2 ... 0,75 мм2
гибкий с наконечником с пластиковой втулкой	0,2 мм2 ... 0,75 мм2
AWG	24...16 (Си)
Длина зачистки	8 мм (жесткий/гибкий/наконечник)
Позиция	4.х
Маркировка положения	4.1 (+), 4.2 (-), 4.3 (?)
Способ подключения	Винтовое соединение
жесткий	0,2 мм2 ... 6 мм2
гибкий	0,2 мм2 ... 4 мм2
гибкий с наконечником без пластиковой втулки	0,2 мм2 ... 4 мм2
гибкий с наконечником с пластиковой втулкой	0,2 мм2 ... 4 мм2
AWG	30...10 (Си)
Длина зачистки	8 мм (жесткий/гибкий/наконечник)
Момент затяжки	0,5 Нм...0,6 Нм
Головка винта в форме привода	Прорезь L
Лезвие отвертки	0,8 х 4 мм

Виды сигнализации	Постоянный ток в порядке (зеленый)
Маркировка соединений	3.2, 3.3
Канал	DO (цифровой выход)
Контакт переключателя (плавающий)	ОптоМОП
Состояние (настраиваемое)	Групповая тревога
Состояние состояния (настраиваемое)	Порог сигнализации
Коммутируемое напряжение	макс. 30 В переменного/постоянного тока
Состояние - назначение сигнала	NC (Нетrmally Closed)
Текущая пропускная способность	макс. 100 мА
Светодиодный индикатор состояния	красный (Тревога)
Маркировка соединений	3.4 (+)
Канал	DO (цифровой выход)
Полупроводниковый выход	МОП-транзистор
Состояние (настраиваемое)	Бат.-режим
Состояние состояния (настраиваемое)	U IN 30 В пост. тока, запуск от батареи
Выходное напряжение	19 В пост. тока ... 28 В пост. тока (с буферизацией)
Вывод может быть загружен	макс. 20 мА
Состояние - назначение сигнала	активный - высокий
Опорный потенциал	3.9 (SGnd, идентично 1.2, 2.2, 4.2)
Светодиодный индикатор состояния	Желтый (режим батареи)
Маркировка соединений	3.5 (+)
Канал	DO (цифровой выход)
Полупроводниковый выход	МОП-транзистор
Состояние (настраиваемое)	Готовый
Состояние состояния (настраиваемое)	СОЦ = 100 %
Выходное напряжение	19 В пост. тока ... 28 В пост. тока (с буферизацией)
Вывод может быть загружен	макс. 20 мА
Состояние - назначение сигнала	активный - высокий
Опорный потенциал	3.9 (SGnd, идентично 1.2, 2.2, 4.2)
Светодиодный индикатор состояния	Зеленый (состояние заряда - SOC)
Маркировка соединений	3.6 (+)
Канал	DI (цифровой вход)
Состояние (настраиваемое)	Отключение
Состояние штата	Низкий уровень
Низкий сигнал	Вход подключен к SGnd (3.9) или <5 В постоянного тока.
Высокий сигнал	Вход не подключен или подключено 13 ... 30 В постоянного тока
Сигнал - государственное задание	низкий - активный
Опорный потенциал	3.9 (SGnd, идентично 1.2, 2.2, 4.2)
Светодиодный индикатор состояния	Зеленый, мигает (постоянный ток в норме)
Маркировка соединений	3.7 (+)
Канал (настраиваемый)	DI (цифровой вход) по умолчанию, AI (аналоговый вход)
Состояние (настраиваемое)	Зарядный ток уменьшен
Состояние штата	Низкий уровень
Низкий сигнал	Вход подключен к SGnd (3.9), <5 В пост. тока или не подключен.
Высокий сигнал	Вход подключен к 13 ... 30 В постоянного тока
Сигнал - государственное задание	низкий - активный
Аналоговый	4 мА ... 20 мА (смещение нулевой точки)
Опорный потенциал	3.9 (SGnd, идентично 1.2, 2.2, 4.2)
Сигнал устройства	Я (мА)
Сопротивление	390 Ohm
Маркировка соединений	3.8 (+)
Канал	DI (цифровой вход)
Состояние штата	Низкий уровень (30 мс)
Низкий сигнал	Вход подключен к SGnd (3.9) или Bat.
Высокий сигнал	Вход не подключен или подключен к >U Bat
Сигнал - государственное задание	низкий - активный
Опорный потенциал	3.9 (SGnd, идентично 1.2, 2.2, 4.2)
Светодиодный индикатор состояния	Желтый (режим батареи)
Маркировка соединений	3,1 (+), 3,9 (Земл.)
Выходное напряжение	24 В постоянного тока
Вывод может быть загружен	макс. 20 мА
Опорный потенциал	3.9 (SGnd, идентично 1.2, 2.2, 4.2)

Тип продукта	ИБП постоянного тока
Семейство продуктов	ИБП постоянного тока QUINT
Наработка на отказ (МЭК 61709, серийный номер 29500)	> 1940000 ч (25 °С)
Директива по охране окружающей среды	Директива RoHS 2011/65/ЕС
Класс защиты	III (без ПЭ)
Категория перенапряжения (EN 61010-1)	II (<= 4000 м)
Категория перенапряжения (IEC 61010-2-201)	II (<= 4000 м)
Степень загрязнения	2
Время	192072 ч.

Ширина	40 мм
Высота	130 мм
Глубина	132 мм
Глубина (Глубина устройства (монтаж на DIN-рейку))	125 мм (Глубина устройства (монтаж на DIN-рейку))
Ширина	123 мм
Высота	130 мм
Глубина	42 мм
Расстояние установки справа/слева (активно)	5 мм / 5 мм (P Out >=50%)
Расстояние установки справа/слева (пассивное)	0 мм / 0 мм (P Out >=50%)
Расстояние установки справа/слева (активное, пассивное)	0 мм / 0 мм (P Out <=50 %)
Расстояние установки сверху/снизу (активно)	50 мм / 50 мм (P Out >=50%)
Расстояние установки сверху/снизу (пассивное)	40 мм / 20 мм (P Out >=50%)
Расстояние установки сверху/снизу (активное, пассивное)	40 мм / 20 мм (P Out <=50 %)

Тип крепления	Монтаж на DIN-рейку
Монтажное положение	На горизонтальной DIN-рейке NS 35/7,5 и NS 35/15 в соотв. согласно EN 60715

Класс воспламеняемости согласно UL 94 (корпус/клеммные колодки)	В0
Материал корпуса	Металл
Версия с капюшоном	Нержавеющая сталь X6Cr17
Версия с боковым элементом	Алюминий АлМг3

Степень защиты	IP20
Температура окружающей среды (рабочая)	-25 °C ... 70 °C (> 60 °C Снижение характеристик: 2,5 %/K)
Температура окружающей среды (хранение/транспортировка)	-40 °С ... 85 °С
Температура окружающей среды (проверено на тип запуска)	-40 °С
Максимальная высота	<= 4000 м
Климатический класс	3К3 (ЕН 60721)
Макс. допустимая относительная влажность (при эксплуатации)	<= 95 % (при 25 °C, без конденсации)
Шок	18 мс, 30 г в каждом направлении (согласно IEC 60068-2-27)
Вибрация (работа)	2,3 г

Стандартное обозначение	Защитное сверхнизкое напряжение
Стандарты/спецификации	МЭК 61010-1 (БСНН)

Идентификация	Внесен в список UL/C-UL UL 61010-1
Идентификация	Внесен в список UL/C-UL UL 61010-2-201
Идентификация	Внесен в список UL/C-UL ANSI/ISA-12.12.01, класс I, раздел 2, группы A, B, C, D T4 (опасная зона)
Идентификация	CAN/CSA-C22.2 Нет. 61010-1-12
Идентификация	CAN/CSA-IEC 61010-2-201
Идентификация	CAN/CSA-C22.2 Нет. 213 Class I, Division 2, Groups A, B, C, D T4 (Hazardous Location)
Идентификация	МЭК 61010-1
Идентификация	Руководство по классу DNVGL-CG-0339
Примечание	Классы размещения: Температура D (см. Приложение/Ограничения), Влажность B, Вибрация A/C, ЭМС B.

Электромагнитная совместимость	Соответствие директиве по ЭМС 2014/30/ЕС
Директива по низкому напряжению	Соответствие Директиве по низковольтному оборудованию 2014/35/EC
Требования ЭМС к уровню шума	ЭН 61000-6-3
Требования ЭМС к помехоустойчивости	ЭН 61000-6-1
Помехоустойчивость	Помехоустойчивость в соответствии с EN 61000-6-1 (жилое помещение), EN 61000-6-2 (промышленное) и EN 61000-6-5 (коммутационные устройства), IEC/EN 61850-3 (источник питания)
Стандарты/правила	Дополнительный базовый стандарт EN 61000-6-5 (устойчивость коммутационных устройств), IEC/EN 61850-3 (источник питания)
Стандарты/правила	ЭН 61000-4-2
Контактный разряд	8 кВ (уровень тестирования 4)
Разряд в воздухе	15 кВ (Уровень тестирования 4)
Комментарии	Критерий Б
Стандарты/правила	ЭН 61000-4-3
Диапазон частот	80 МГц ... 1 ГГц
Проверка напряженности поля	20 В/м (уровень тестирования 3)
Диапазон частот	1 ГГц ... 6 ГГц
Проверка напряженности поля	10 В/м (уровень тестирования 3)
Диапазон частот	1 ГГц ... 6 ГГц
Проверка напряженности поля	10 В/м (уровень тестирования 3)
Комментарии	Критерий А
Стандарты/правила	ЭН 61000-4-4
Вход	4 кВ (Уровень испытаний 4 - асимметричный)
Выход	4 кВ (Уровень испытаний 4 - асимметричный)
Сигнал	4 кВ (Уровень испытаний 4 - асимметричный)
Комментарии	Критерий Б
Стандарты/правила	ЭН 61000-4-5
Вход	1 кВ (Уровень испытаний 3 - симметричный)
Выход	1 кВ (Уровень испытаний 3 - симметричный)
Сигнал	1 кВ (Уровень испытаний 2 - асимметричный)
Комментарии	Критерий Б
Стандарты/правила	ЭН 61000-4-6
Вход/выход/сигнал	асимметричный
Диапазон частот	0,15 МГц ... 80 МГц
Комментарии	Критерий А
Напряжение	10 В (уровень тестирования 3)
Стандарты/правила	ЭН 61000-4-8
Частота	16,67 Гц
Проверка напряженности поля	100 А/м
Дополнительный текст	60 с
Комментарии	Критерий А
Частота	50 Гц
Диапазон частот	50 Гц ... 60 Гц
Проверка напряженности поля	1 кА/м
Дополнительный текст	3 с
Частота	0 Гц
Проверка напряженности поля	300 А/м
Дополнительный текст	постоянный ток, 60 с
Критерий А	Нетrmal operating behavior within the specified limits.
Критерий Б	Временное ухудшение рабочего поведения, которое корректируется самим устройством.

Номер позиции	2907071
Упаковочная единица	1 шт.
Минимальный объем заказа	1 шт.
Ключ продаж	компьютерная графика
Ключ продукта	CMUI43
GTIN	4055626171272
Вес за штуку (включая упаковку)	578 г
Вес за штуку (без упаковки)	504 г
Номер таможенного тарифа	85371091
Страна происхождения	Китай

ЭКЛАСС-13.0	27040705
ЭКЛАСС-15.0	27040705

ЭТИМ 10.0	EC000382

СПСК 21.0	39121000

Соответствует требованиям ЕС RoHS к веществам	Да
Освобождение	7(а), 7(в)-I
Экологичный период использования (EFUP)	EFUP-25 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
Вещество-кандидат REACH (№ CAS)	Триоксид дибора (CAS: 1303-86-2)
SCIP	cc92cc7d-9f69-4d94-ac95-5937726c920e
CO2e кг	19,64 кг CO2-экв.
