QUINT-UPS/ 24DC/12DC/5/24DC/10 - Источник бесперебойного питания
QUINT-UPS/ 24DC/12DC/5/24DC/10 - Источник бесперебойного питания

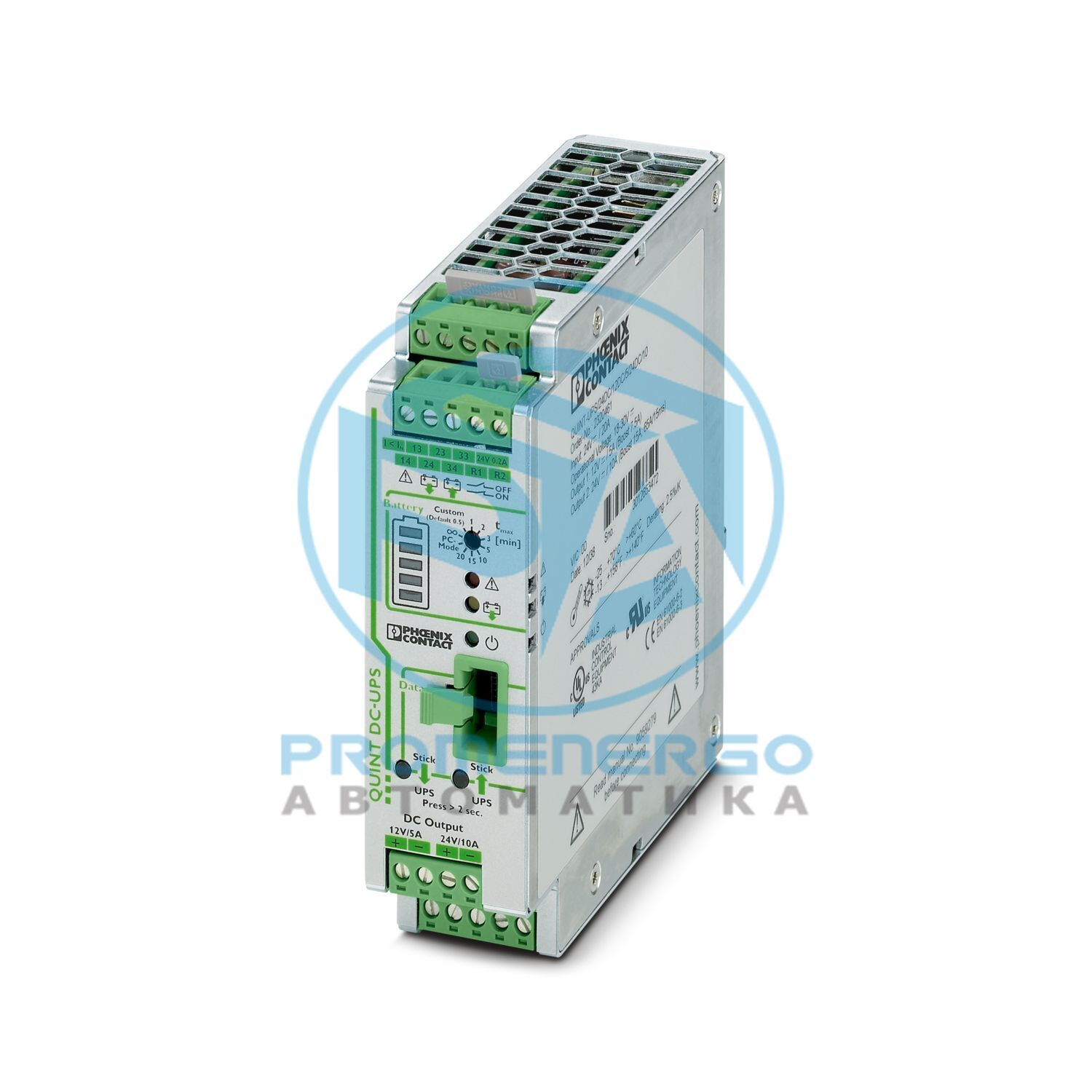

Источник бесперебойного питания с технологией IQ для монтажа на DIN-рейке, вход: 24 В пост. тока, выход: 24 В пост. тока/10 А и 12 В пост. тока/5 А, включая установленный универсальный адаптер для DIN-рейки UTA 107/30
Технические характеристики
Входное напряжение
24 В постоянного тока
Номинальный диапазон входного напряжения
18 В постоянного тока ... 30 В постоянного тока
Диапазон входного напряжения
18 В постоянного тока ... 30 В постоянного тока
Диапазон входного напряжения постоянного тока
18 В постоянного тока ... 30 В постоянного тока
Тип напряжения питания
округ Колумбия
Буферный период
3 ч (с аккумуляторным модулем 38 Ач)
Потребляемый ток
16 А (максимум, работа от сети)
Фиксированный порог резервного копирования
<= 22 В постоянного тока
Переменный порог подключения
1 В/0,1 с
Рекомендуемый автоматический выключатель для защиты входа
16 А...20 А (характеристика Б)
Эффективность
> 98 % (работа от сети, с заряженным накопителем энергии)
Номинальное выходное напряжение
24 В постоянного тока
Диапазон выходного напряжения
18 В пост. тока ... 30 В пост. тока (U OUT = U IN - 0,5 В пост. тока)
Номинальный выходной ток (I N)
10 А (-25 °C ... 60 °C)
Ограничение выходного тока
В режиме сети в зависимости от подключенного выше устройства ограничения тока
Снижение номинальных характеристик
60 °C ... 70 °C (2,5 %/К)
Параллельное подключение ИБП
да
Последовательное подключение ИБП
нет
Выходная мощность
240 Вт
Суммарная мощность P 12В + P 24В
макс. 360 Вт
Рассеяние мощности
2,6 Вт (работа от сети)
Параллельное соединение
да, до 2 модулей с резервным модулем
Последовательное соединение
нет
Номинальное выходное напряжение
12 В постоянного тока
Диапазон выходного напряжения
18 В пост. тока ... 30 В пост. тока (U OUT = U IN - 0,5 В пост. тока)
Номинальный выходной ток (I N)
5 А (-25 °C ... 60 °C)
ПОВЫШЕНИЕ МОЩНОСТИ (I Boost)
7,5 А (-25 °C ... 40 °C)
Селективное размыкание предохранителя (I SFB)
60 А (-25 °C ... 60 °C)
Продолжительность
12 мс (технология SFB)
Номинальное выходное напряжение
12 В постоянного тока
Диапазон выходного напряжения
19,2 В пост. тока ... 27,6 В пост. тока (U OUT = U BAT - 0,5 В пост. тока)
Номинальный выходной ток (I N)
5 А (-25 °C ... 60 °C)
ПОВЫШЕНИЕ МОЩНОСТИ (I Boost)
7,5 А (-25 °C ... 40 °C)
Селективное размыкание предохранителя (I SFB)
65 А (-25 °C ... 60 °C)
Продолжительность
15 мс (технология SFB)
Описание выхода
Реле (плавающее)
Максимальное коммутируемое напряжение
<= 30 В переменного/постоянного тока
Непрерывный ток нагрузки
<= 100 мА
Описание выхода
Реле (плавающее)
Максимальное коммутируемое напряжение
<= 30 В переменного/постоянного тока
Выходное напряжение
24 В
Непрерывный ток нагрузки
<= 100 мА
Описание выхода
Реле (плавающее)
Максимальное коммутируемое напряжение
<= 30 В переменного/постоянного тока
Выходное напряжение
24 В
Непрерывный ток нагрузки
<= 100 мА
Выходное напряжение
24 В постоянного тока
Непрерывный ток нагрузки
100 мА
Номинальное напряжение U N
24 В постоянного тока
Напряжение окончания заряда
24 В пост. тока ... 29 В пост. тока (с температурной компенсацией)
Зарядный ток
0,2 А...2,88 А
Номинальный диапазон производительности
1,3 Ач ... 60 Ач
Проверка наличия батареи/интервал времени
1 мин.
Проверка наличия аккумулятора (циклическая)
60 с
Параллельное подключение накопителей энергии
да, 15 (соблюдайте защиту линии)
Последовательное подключение накопителя энергии
нет
технология IQ
Да
Температурная компенсация
42 мВ/К (предустановлено)
Температурная компенсация (предустановлена)
42 мВ/К
Управление сетью
Да
Способ подключения
Винтовое соединение
Сечение проводника, жесткое мин.
0,2 мм2
Сечение проводника, жесткое макс.
2,5 мм2
Сечение гибкого провода мин.
0,2 мм2
Сечение гибкого провода макс.
2,5 мм2
Сечение проводника AWG мин.
16
Сечение проводника AWG макс.
12
Длина зачистки
7 мм
Винтовая резьба
М4
Момент затяжки, мин
0,5 Нм
Максимальный момент затяжки
0,6 Нм
Способ подключения
Винтовое соединение
Сечение проводника, жесткое мин.
0,2 мм2
Сечение проводника, жесткое макс.
2,5 мм2
Сечение гибкого провода мин.
0,2 мм2
Сечение гибкого провода макс.
2,5 мм2
Сечение проводника AWG мин.
16
Сечение проводника AWG макс.
12
Длина зачистки
7 мм
Винтовая резьба
М4
Момент затяжки, мин
0,5 Нм
Максимальный момент затяжки
0,6 Нм
Способ подключения
Винтовое соединение
Сечение проводника, жесткое мин.
0,2 мм2
Сечение проводника, жесткое макс.
2,5 мм2
Сечение гибкого провода мин.
0,2 мм2
Сечение гибкого провода макс.
2,5 мм2
Сечение проводника AWG мин.
24
Сечение проводника AWG макс.
12
Длина зачистки
7 мм
Винтовая резьба
М4
Момент затяжки, мин
0,5 Нм
Максимальный момент затяжки
0,6 Нм
Интерфейс
IFS (порт данных интерфейса системы)
Виды сигнализации
ВЕЛ
Обозначение сигнализации
Питание в порядке
Отображение статуса
ВЕЛ
Примечание по отображению статуса
статика включена
Обозначение сигнализации
Тревога
Отображение статуса
ВЕЛ
Примечание по отображению статуса
статика включена
Цвет
красный
Примечание по отображению статуса
статика включена
Обозначение сигнализации
Заряд аккумулятора
Отображение статуса
Светодиодная гистограмма
Примечание по отображению статуса
динамичный
Цвет
красный/зеленый
Примечание по отображению статуса
динамичный
Обозначение сигнализации
Режим батареи
Отображение статуса
ВЕЛ
Примечание по отображению статуса
статика включена
Цвет
желтый
Примечание по отображению статуса
статика включена
Обозначение сигнализации
ПОВЫШЕНИЕ МОЩНОСТИ
Входное/выходное напряжение изоляции
500 В постоянного тока
Напряжение изоляции вход, выход/корпус
750 В постоянного тока
Тип продукта
ИБП постоянного тока
Семейство продуктов
ИБП постоянного тока QUINT
технология IQ
Да
Наработка на отказ (МЭК 61709, серийный номер 29500)
> 652000 ч (40 °С)
Класс защиты
III
Время
33941 ч.
Ширина
35 мм
Высота
130 мм
Глубина
125 мм
Расстояние установки справа/слева
5 мм / 5 мм
Расстояние установки сверху/снизу
50 мм / 50 мм
Ширина
123 мм
Высота
130 мм
Глубина
39 мм
Тип крепления
Монтаж на DIN-рейку
Примечание по сборке
выравниваемые: по горизонтали 5 мм, по вертикали 50 мм
Монтажное положение
горизонтальная DIN-рейка NS 35, EN 60715
Материал корпуса
Металл
Материал корпуса
Лист стальной, оцинкованный
Тип жилья
Алюминий (АлМг3)
Версия с капюшоном
Листовая оцинкованная сталь, не содержащая хрома (VI)
Степень защиты
IP20
Температура окружающей среды (рабочая)
-25 °С ... 70 °С
Температура окружающей среды (хранение/транспортировка)
-40 °С ... 85 °С
Климатический класс
3K3 (согласно EN 60721)
Макс. допустимая относительная влажность (при эксплуатации)
<= 95 % (25 °C, без конденсации)
Шок
18 мс, 30 г в каждом направлении (согласно IEC 60068-2-27)
Вибрация (работа)
< 15 Гц, амплитуда +/-2,5 мм (согласно IEC 60068-2-6)
Железнодорожные приложения
ЭН 50121-4
Стандарт - Электронное оборудование для использования в электроэнергетических установках и их сборка в электроэнергетические установки.
EN 50178/VDE 0160 (ЗСНН)
Стандарт - Электробезопасность
EN 60950-1/VDE 0805 (БСНН)
Сертификаты UL
Внесен в список UL UL 508
Электромагнитная совместимость
Соответствие директиве по ЭМС 2014/30/ЕС
Директива по низкому напряжению
Соответствие Директиве по низковольтному оборудованию 2014/35/EC
Требования ЭМС к уровню шума
ЭН 61000-6-3
Требования ЭМС к помехоустойчивости
ЭН 61000-6-1
Стандарты/правила
ЭН 61000-4-2
Контактный разряд
8 кВ (уровень тестирования 4)
Разряд в воздухе
15 кВ (Уровень тестирования 4)
Комментарии
Критерий А
Стандарты/правила
ЭН 61000-4-3
Диапазон частот
80 МГц ... 1 ГГц
Проверка напряженности поля
20 В/м
Диапазон частот
1 ГГц ... 2 ГГц
Проверка напряженности поля
10 В/м
Диапазон частот
2 ГГц ... 3 ГГц
Проверка напряженности поля
3 В/м
Комментарии
Критерий А
Стандарты/правила
ЭН 61000-4-4
Вход
2 кВ (Уровень испытаний 3 - асимметричный)
Выход
2 кВ (Уровень испытаний 3 - асимметричный)
Сигнал
2 кВ (Уровень испытаний 4 - асимметричный)
Комментарии
Критерий А
Стандарты/правила
ЭН 61000-4-5
Вход
1 кВ (Уровень испытаний 2 - симметричный)
Выход
1 кВ (Уровень испытаний 2 - симметричный)
Сигнал
1 кВ (Уровень испытаний 2 - асимметричный)
Комментарии
Критерий А
Стандарты/правила
ЭН 61000-4-6
Вход/выход/сигнал
асимметричный
Диапазон частот
0,15 МГц ... 80 МГц
Комментарии
Критерий А
Напряжение
10 В (уровень тестирования 3)
Стандарты/правила
ЭН 61000-6-3
Напряжение радиопомех в соотв. с EN 55011
EN 55011 (EN 55022) Класс B, область применения: промышленность и жилой сектор.
Излучаемые радиопомехи в соотв. с EN 55011
EN 55011 (EN 55022) Класс B, область применения: промышленность и жилой сектор.
Критерий А
Нетrmal operating behavior within the specified limits.
Критерий Б
Временное ухудшение рабочего поведения, которое корректируется самим устройством.
Номер позиции
2320461
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
компьютерная графика
Ключ продукта
CMUQ43
GTIN
4046356731515
Вес за штуку (включая упаковку)
793 г
Вес за штуку (без упаковки)
600 г
Номер таможенного тарифа
85371091
Страна происхождения
В
ЭКЛАСС-13.0
27040705
ЭКЛАСС-15.0
27040705
ЭТИМ 10.0
EC000382
СПСК 21.0
39121000
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
7(а), 7(в)-I
Экологичный период использования (EFUP)
EFUP-25 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
