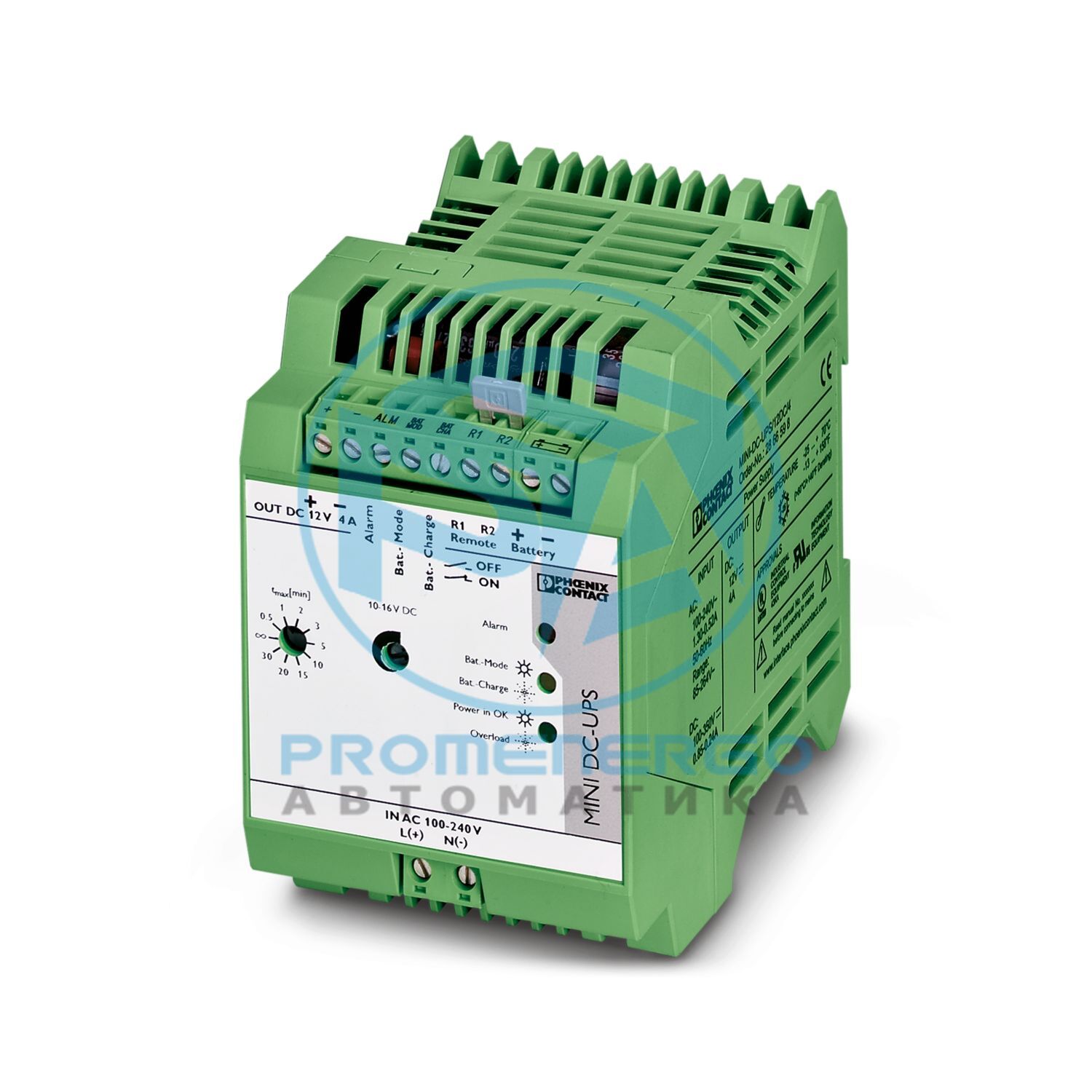

MINI-DC-UPS/12DC/4 - Источник бесперебойного питания

Источник бесперебойного питания со встроенным блоком питания, 4 А, в сочетании с MINI-BAT/12/DC 1,6 Ач или 2,6 Ач

Технические характеристики

Диапазон входного напряжения100 В пост. тока ... 350 В пост. тока (UL508: 100...250 В пост. тока)
Тип напряжения питанияокруг Колумбия
Пусковой ток< 34 А
Интеграл пускового тока (I 2 t)< 1,1 А 2 с
Время буферизации сетисм. диаграмму
Буферный период20 мин (4 А)
Поворотный переключательМожно установить: 0,5 мин; 1 мин; 2 мин; 3 мин; 5 мин; 10 мин; 15 мин; 20 мин; 30 мин; постоянный
Потребляемый ток0,5 А
Защитная схемаВаристор
Коэффициент мощности (cos phi)ок. 0,5
Типичное время ответа100 мс
Входной предохранитель3,15 А (инерционный, внутренний)
Допустимый резервный предохранительБ6 Б10 Б16
Рекомендуемый автоматический выключатель для защиты входа6 А...16 А (характеристики B, C, D, K)
Номинальный диапазон входного напряжения100 В переменного тока ... 240 В переменного тока
Диапазон входного напряжения85 В переменного тока ... 264 В переменного тока
Тип напряжения питанияпеременного тока
Эффективность> 82 %
Номинальное выходное напряжение12 В постоянного тока (входное напряжение переменного тока доступно: от 10 до 16 В постоянного тока, входное напряжение переменного тока недоступно: от 13,6 до 9,6 В постоянного тока)
Диапазон настройки выходного напряжения (U Set )10 В пост. тока ... 16 В пост. тока (входное напряжение переменного тока доступно, входное напряжение переменного тока отсутствует: выходное напряжение зависит от напряжения аккумулятора: 13,6 В пост. тока ... 9,6 В пост. тока)
Номинальный выходной ток (I N)4 А
Ограничение выходного токамакс. 7 А
Время преодоления1200 с
Снижение номинальных характеристик60 °C ... 70 °C (2,5 %/К)
Сопротивление напряжению обратной связи35 В постоянного тока
Защита от перенапряжения на выходе (OVP)< 35 В постоянного тока
Макс. емкостная нагрузканеограниченный
Отклонение регулирования< 1 % (изменение нагрузки, статическое 10 % ... 90 %)
Остаточная пульсация< 50 мВ ПП
Выходная мощность48 Вт
Пиковое коммутируемое напряжение, номинальная нагрузка< 100 мВ ПП
Максимальная рассеиваемая мощность без нагрузки3,8 Вт
Потери мощности, номинальная нагрузка, макс.10,5 Вт
Рассеиваемая мощность при работе от батареи2,9 Вт
Время подъема< 100 мс
Параллельное соединениеда
Последовательное соединениенет
Номинальное выходное напряжение12 В постоянного тока
Диапазон выходного напряжения22,5 В постоянного тока ... 29,5 В постоянного тока
Номинальный выходной ток (I N)4 А
Номинальное выходное напряжение12 В постоянного тока
Диапазон выходного напряжения19,2 В пост. тока ... 27,6 В пост. тока (U OUT = U BAT - 0,5 В пост. тока)
Номинальный выходной ток (I N)4 А
Непрерывный ток нагрузки<= 20 мА
Описание выходаРелейный выход
Максимальное коммутируемое напряжение<= 12 В
Выходное напряжение12 В
Непрерывный ток нагрузки<= 200 мА
Описание выходаРелейный выход
Максимальное коммутируемое напряжение<= 12 В
Выходное напряжение12 В
Непрерывный ток нагрузки<= 200 мА
Описание выходаРелейный выход
Максимальное коммутируемое напряжение<= 12 В
Выходное напряжение12 В
Непрерывный ток нагрузки<= 200 мА
Зарядный ток1 А
Носитель памятивнешний аккумулятор 1,6 Ач/2,6 Ач
технология IQнет
Управление сетьюНет
Способ подключенияВставные резьбовые соединения COMBICON
Сечение проводника, жесткое мин.0,2 мм2
Сечение проводника, жесткое макс.2,5 мм2
Сечение гибкого провода мин.0,2 мм2
Сечение гибкого провода макс.2,5 мм2
Сечение проводника AWG мин.24
Сечение проводника AWG макс.12
Длина зачистки8 мм
Винтовая резьбаМ3
Момент затяжки, мин0,5 Нм
Максимальный момент затяжки0,6 Нм
Способ подключенияВставные резьбовые соединения COMBICON
Сечение проводника, жесткое мин.0,2 мм2
Сечение проводника, жесткое макс.2,5 мм2
Сечение гибкого провода мин.0,2 мм2
Сечение гибкого провода макс.2,5 мм2
Сечение проводника AWG мин.24
Сечение проводника AWG макс.12
Длина зачистки8 мм
Винтовая резьбаМ3
Момент затяжки, мин0,5 Нм
Максимальный момент затяжки0,6 Нм
Сечение проводника, жесткое мин.0,2 мм2
Сечение проводника, жесткое макс.2,5 мм2
Сечение гибкого провода мин.0,2 мм2
Сечение гибкого провода макс.2,5 мм2
Сечение проводника AWG мин.24
Сечение проводника AWG макс.12
Винтовая резьбаМ3
Момент затяжки, мин0,5 Нм
Максимальный момент затяжки0,6 Нм
Виды сигнализацииВЕЛ
Отображение статусаСветодиод «Power Good», зеленый
Примечание по отображению статусаБуферный модуль загружен: светодиод горит
Отображение статусасветодиод (красный)
Примечание по отображению статусаНеисправность/аварийный сигнал: светодиод горит постоянно.
Отображение статусаСветодиод мигает желтым
Примечание по отображению статусаЗаряд аккумулятора/аккумулятор заряжается: светодиод мигает
Отображение статусасветодиод (желтый)
Примечание по отображению статусаРежим работы от батареи/режим буфера: светодиод горит постоянно
Входное/выходное напряжение изоляции4 кВ (типовое испытание)
Тип продуктаИБП постоянного тока со встроенным источником питания
Семейство продуктовМИНИ-ИБП постоянного тока со встроенным блоком питания
технология IQнет
Наработка на отказ (МЭК 61709, серийный номер 29500)> 728 000 ч (40 °С)
Класс защитыII (в закрытом шкафу управления)
Степень загрязнения2
Ширина67,5 мм
Высота99 мм
Глубина107 мм
Расстояние установки справа/слева0 мм / 0 мм
Расстояние установки сверху/снизу30 мм / 30 мм
Тип крепленияМонтаж на DIN-рейку
Примечание по сборкевыравнивание: по горизонтали 0 мм, по вертикали 50 мм
Монтажное положениегоризонтальная DIN-рейка NS 35, EN 60715
Материал корпусаПластик
Тип жильяПолиамид ПА, цвет: зеленый
Степень защитыIP20
Температура окружающей среды (рабочая)-25 °C ... 70 °C (> 60 °C Снижение характеристик: 2,5 %/K)
Температура окружающей среды (хранение/транспортировка)-40 °С ... 80 °С
Климатический класс3K3 (согласно EN 60721)
Макс. допустимая относительная влажность (при эксплуатации)95 % (при 25 °C, без конденсации)
Шок18 мс, 30 г в каждом направлении (согласно IEC 60068-2-27)
Вибрация (работа)< 15 Гц, амплитуда +/-2,5 мм (согласно IEC 60068-2-6)
Железнодорожные приложенияЭН 50121-4
Стандарт - Электронное оборудование для использования в электроэнергетических установках и их сборка в электроэнергетические установки.EN 50178/VDE 0160 (ЗСНН)
Стандарт - ЭлектробезопасностьEN 60950-1/VDE 0805 (БСНН)
Стандарт - Защита от ударных токов, основные требования к защитному разделению в электрооборудовании.ЭН 50178
Стандарт - безопасное сверхнизкое напряжениеEN 60950-1 (БСНН)
Стандарт - безопасная изоляцияDIN ВДЕ 0100-410
Сертификаты ULВнесен в список UL UL 508
Электромагнитная совместимостьСоответствие директиве по ЭМС 2014/30/ЕС
Директива по низкому напряжениюСоответствие Директиве по низковольтному оборудованию 2014/35/EC
Требования ЭМС к уровню шумаЭН 61000-6-3
Требования ЭМС к помехоустойчивостиЭН 61000-6-1
Стандарты/правилаЭН 55011 (ЭН 55022)
Стандарты/правилаЭН 61000-4-2
ЖильеУровень 3
Контактный разряд6 кВ
Разряд в воздухе8 кВ
КомментарииКритерий Б
Стандарты/правилаЭН 61000-4-3
Диапазон частот80 МГц ... 2 ГГц
Проверка напряженности поля10 В/м
КомментарииКритерий А
Стандарты/правилаЭН 61000-4-4
Вход4 кВ (уровень 4 - асимметричный: провод - земля)
Выход2 кВ (уровень 3 - асимметричный: провод - земля)
Сигнал1 кВ (уровень 2 - асимметричный: провод - земля)
КомментарииКритерий Б
Стандарты/правилаЭН 61000-4-5
Вход4 кВ (уровень 4 - асимметричный: провод - земля)
Выход2 кВ (Уровень 3 - асимметричный)
Сигнал2 кВ (Уровень 3 - асимметричный)
КомментарииКритерий Б
Стандарты/правилаЭН 61000-4-6
Вход/выход/сигналУровень 3
Диапазон частот10 кГц ... 80 МГц
КомментарииКритерий А
Напряжение10 В
Стандарты/правилаЭН 61000-4-11
Стандарты/правилаЭН 61000-6-3
Напряжение радиопомех в соотв. с EN 55011EN 55011 (EN 55022) Класс B, область применения: промышленность и жилой сектор.
Излучаемые радиопомехи в соотв. с EN 55011EN 55011 (EN 55022) Класс B, область применения: промышленность и жилой сектор.
Номер позиции2866598
Упаковочная единица1 шт.
Минимальный объем заказа1 шт.
Ключ продажкомпьютерная графика
Ключ продуктаCMUM12
GTIN4046356418522
Вес за штуку (включая упаковку)484 г
Вес за штуку (без упаковки)491 г
Номер таможенного тарифа85371091
Страна происхожденияКитай
ЭКЛАСС-13.027040705
ЭКЛАСС-15.027040705
ЭТИМ 10.0EC000382
СПСК 21.039121000
Соответствует требованиям ЕС RoHS к веществамДа
Освобождение6(в), 7(а), 7(в)-I
Экологичный период использования (EFUP)EFUP-25 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
Вещество-кандидат REACH (№ CAS)Свинец (CAS: 7439-92-1)
SCIPa230ce38-7aa5-4fe2-b0fb-bc399875c049
CO2e кг9603 кг CO2-экв.
