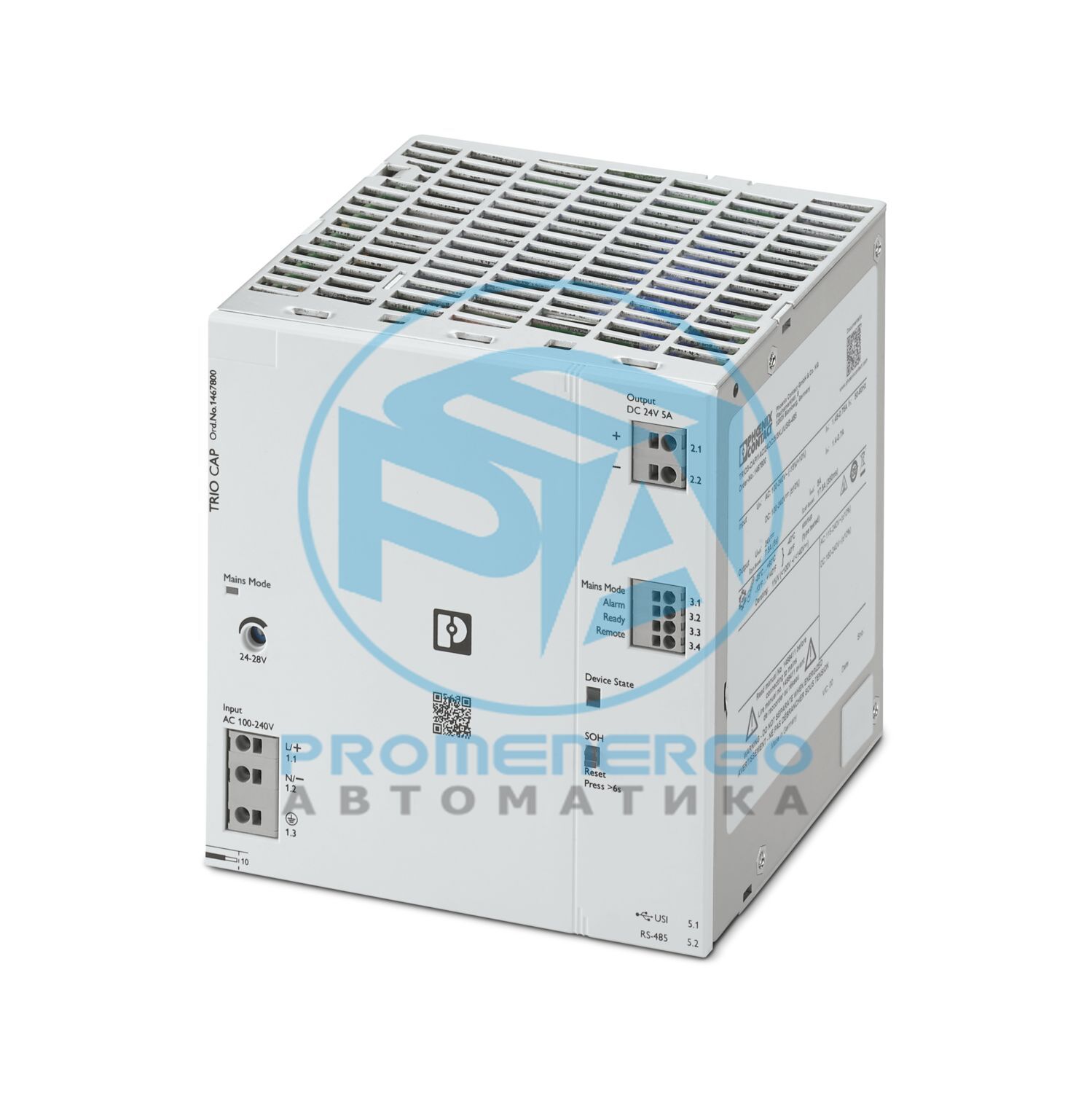

TRIO3-CAP/1AC/24DC/5/3KJ/USB-485 - ИБП постоянного тока со встроенным блоком питания и емкостью

ИБП TRIO DC со встроенным источником питания и конденсатором, с необслуживаемым накопителем энергии на основе двухслойного конденсатора, USI (универсальный сервисный интерфейс), монтаж на DIN-рейку, вход: 230 В переменного тока, вход: 1-фазный, выход: 24 В постоянного тока / 5 А / 3 кДж вкл. установленный универсальный адаптер UTA 107 на DIN-рейку

Технические характеристики

Входное напряжение	230 В переменного тока
Диапазон входного напряжения	100 В переменного тока ... 240 В переменного тока -15 % ... +10 %
Диапазон частот (f N )	50 Гц ... 60 Гц +/-10 %
Снижение номинальных характеристик	< 100 В переменного тока (1 %/В)
Потребляемый ток	тип. 1,45 А (100 В переменного тока)
Потребление тока I N (U N, I OUT = I N, I charge = 0)	1,11 А (120 В переменного тока)
Потребление тока I max (UN , I OUT = I Stat.Boost , I Charge = max)	1,31 А (120 В переменного тока)
Потребление тока I без нагрузки (UN , I OUT = 0, I charge = 0)	0,11 А (120 В переменного тока)
Потребление тока Я заряжаю (UN , I OUT = 0, Я заряжаю = макс.)	0,57 А (120 В переменного тока)
Потребляемая мощность P max (UN , I OUT = I Stat.Boost , I charge = max)	151 Вт (120 В переменного тока)
Потребляемая мощность P N (UN, I OUT = I N, I зарядка = 0)	133 Вт (120 В переменного тока)
Потребляемая мощность P заряда (UN , I OUT = 0, I зарядки = макс.)	52 Вт (120 В переменного тока)
Буферное время	25 с (5 А)
Время зарядки	ок. 6 мин (Для полностью разряженных конденсаторов)
Время перезарядки	ок. 3 мин.
Время включения	<= 1 мс
Рекомендуемый автоматический выключатель для защиты входа	6 А ... 20 А (характеристика B, C, D, K или аналогичные)
Диапазон входного напряжения	100 В пост. тока ... 240 В пост. тока +/-10 %
Потребляемый ток	тип. 1,4 А (100 В постоянного тока)

Эффективность	тип. 93,5 % (230 В переменного тока)
Защита от короткого замыкания	да
Доказательство отсутствия нагрузки	да
Крест-фактор	тип. 1,58 (120 В переменного тока)
Параллельное соединение	да, для повышения производительности (макс. до 180%)
Последовательное соединение	да
Сопротивление напряжению обратной связи	<= 35 В постоянного тока
Защита от перенапряжения на выходе (OVP)	<= 35 В постоянного тока
Остаточная пульсация	< 100 мВ
Время подъема	<= 1 с (U OUT (10 % ... 90 %))
Выходное напряжение	24 В постоянного тока +/-2 %
Диапазон выходного напряжения	24 В пост. тока ... 28 В пост. тока (постоянная мощность > 24 В)
Выходной ток I Н	5 А
Динамическое усиление (I Dyn.Boost)	7,5 А (5 с)
Динамическое ПОВЫШЕНИЕ (ICAP.Boost)	17,5 А (350 мс)
Выходная мощность P OUT (UN, I OUT = I N)	120 Вт
Выходная мощность P OUT (UN, I OUT = I стат.Boost)	420 Вт (350 мс)
Выходная мощность P OUT (U N, I OUT = I дин.Boost)	180 Вт (5 с)
Рассеиваемая мощность Номинальная нагрузка (UN, I Out = I N, I Charge = 0)	10,3 Вт
Защита от короткого замыкания	да
Защита от холостого хода	да
Выходное напряжение	23,5 В постоянного тока +/-2 %
Диапазон выходного напряжения	23,5 В пост. тока ... 27,5 В пост. тока (постоянная мощность > 24 В)
Выходной ток I Н	5 А
Динамическое усиление (I Dyn.Boost)	7,5 А (5 с)
Динамическое ПОВЫШЕНИЕ (ICAP.Boost)	17,5 А (350 мс)
Выходная мощность P OUT (UN, I OUT = I N)	120 Вт
Рассеяние мощности без нагрузки (U N, I Out = 0, I Charge = 0)	5 Вт
Рассеиваемая мощность Номинальная нагрузка (UN, I Out = I N, I Charge = 0)	11 Вт
Потери мощности, номинальная нагрузка, макс.	9 Вт (230 В переменного тока)
Максимальная рассеиваемая мощность без нагрузки	4 Вт (230 В переменного тока)
Ограничение выходного тока	17,5 А (350 мс)
Время восстановления	55 с (динамическое усиление)
Защита от короткого замыкания	да
Защита от холостого хода	да

Зарядный ток	1 А ... 2 А
Мощность зарядки	24 Вт
Емкость	3 кДж
Носитель данных	Двухслойный конденсатор
Допустимый резервный предохранитель	Б10
Буферное время	25 с (5 А)

Позиция	1.х
Идентификация	1,1 (Л/+), 1,2 (Н/-), 1,3 (?)
Способ подключения	Соединение push-in
жесткий	0,2 мм2 ... 4 мм2
гибкий	0,2 мм2 ... 2,5 мм2
гибкий с наконечником без пластиковой втулки	0,25 мм2 ... 2,5 мм2
гибкий с наконечником с пластиковой втулкой	0,25 мм2 ... 2,5 мм2
AWG	24 ... 12
Длина зачистки	10 мм
Позиция	2.х
Идентификация	2.1 (+), 2.2 (-)
Способ подключения	Соединение push-in
жесткий	0,2 мм2 ... 10 мм2
гибкий	0,2 мм2 ... 6 мм2
гибкий с наконечником без пластиковой втулки	0,25 мм2 ... 2,5 мм2
гибкий с наконечником с пластиковой втулкой	0,25 мм2 ... 1,5 мм2
AWG	24 ... 12
Длина зачистки	10 мм
Позиция	3.х
Идентификация	3.1 (режим сети), 3.2 (тревога), 3.3 (готовность), 3.4 (дистанционное управление)
Способ подключения	Соединение push-in
жесткий	0,2 мм2 ... 1,5 мм2
гибкий	0,2 мм2 ... 1,5 мм2
гибкий с наконечником без пластиковой втулки	0,25 мм2 ... 1,5 мм2
гибкий с наконечником с пластиковой втулкой	0,25 мм2 ... 0,75 мм2
AWG	24 ... 16
Длина зачистки	10 мм

Способ подключения	RS-485
Способ подключения	USB-C (USB-C)
Интерфейс	USI (универсальный сервисный интерфейс)

Маркировка соединений	3.1 Режим сети
Канал	DO (цифровой выход)
Переключающий контакт	неплавающий
Состояние состояния (настраиваемое)	Высокий: U out > U set -2 В ?2% и U out 30,5 ?2% Устройство находится в буферном режиме
Вывод может быть загружен	20 мА
Состояние - назначение сигнала	активный - высокий
Опорный потенциал	GND (2,2 отрицательный полюс)
Светодиодный индикатор состояния	зеленый
Сопротивление	1,2 кОм (подтягивание)
Маркировка соединений	3.2 Сигнализация
Канал	DO (цифровой выход)
Переключающий контакт	неплавающий
Состояние состояния (настраиваемое)	Порог сигнализации
Вывод может быть загружен	20 мА
Состояние - назначение сигнала	NC (Нетrmally Closed)
Текущая пропускная способность	20 мА
Опорный потенциал	GND (2,2 отрицательный полюс)
Светодиодный индикатор состояния	красный
Сопротивление	1,2 кОм (подтягивание)
Маркировка соединений	3.3 Готово
Канал	DO (цифровой выход)
Переключающий контакт	неплавающий
Состояние состояния (настраиваемое)	Высокий: CAP полностью заряжены. Устройство находится в буферном режиме. Низкий: CAP заряжаются.
Вывод может быть загружен	20 мА
Состояние - назначение сигнала	активный - высокий
Текущая пропускная способность	20 мА
Опорный потенциал	GND (2,2 отрицательный полюс)
Светодиодный индикатор состояния	зеленый
Сопротивление	1,2 кОм (подтягивание)
Маркировка соединений	3.4
Канал	DI (цифровой вход)
Состояние (настраиваемое)	Удаленный
Состояние состояния (настраиваемое)	Удаленный
Состояние - назначение сигнала	активный - низкий
Опорный потенциал	2.2 (отрицательный полюс, идентичен 3.1, 3.2, 3.3)

Количество фаз	1
Входное/выходное напряжение изоляции	5,3 кВ постоянного тока (типовое испытание)
Вход напряжения изоляции / PE	4 кВ постоянного тока

Тип продукта	ИБП постоянного тока со встроенным конденсатором
Семейство продуктов	ИБП TRIO DC со встроенным источником питания и конденсатором
Наработка на отказ (МЭК 61709, серийный номер 29500)	1490000 ч
Класс защиты	я
Категория перенапряжения (EN 61010-1)	III (<= 2000 м)
Категория перенапряжения (EN 61010-2-201)	III (<= 2000 м)
Степень загрязнения	2

Ширина	133 мм
Высота	135 мм
Глубина	125 мм
Глубина (Глубина устройства (монтаж на DIN-рейку))	125 мм

Тип крепления	Монтаж на DIN-рейку
Монтажное положение	горизонтальная DIN-рейка NS 35, EN 60715

Класс воспламеняемости согласно UL 94 (корпус/клеммные колодки)	В0

Степень защиты	IP20
Температура окружающей среды (рабочая)	-25 °С ... 60 °С
Температура окружающей среды (хранение/транспортировка)	-40 °С ... 70 °С
Температура окружающей среды (проверено на тип запуска)	-40 °С
Максимальная высота	<= 5000 м (> 2000 м, снижение характеристик: 10 %/1000 м)
Климатический класс	3К3
Макс. допустимая относительная влажность (при эксплуатации)	<= 95 % (при 25 °C, без конденсации)
Шок	18 мс, 30 г в каждом направлении (согласно IEC 60068-2-27)
Вибрация (работа)	10 Гц...50 Гц, амплитуда +/-0,2 мм

Стандартное обозначение	Безопасность блоков питания до 1100 В (изоляционные расстояния)
Стандарты/спецификации	DIN EN 61558-2-16
Стандартное обозначение	Электробезопасность
Стандарты/спецификации	МЭК 61010-2-201 (БСНН)
Стандартное обозначение	Оснащение высоковольтных установок электронным оборудованием
Стандарты/спецификации	EN 50178/VDE 0160 (ЗСНН)
Стандартное обозначение	Безопасность оборудования для измерения, контроля и лабораторного использования
Стандарты/спецификации	МЭК 61010-1
Стандартное обозначение	Защитное сверхнизкое напряжение
Стандарты/спецификации	МЭК 61010-1 (БСНН)
Стандартное обозначение	Безопасная изоляция
Стандарты/спецификации	МЭК 61558-2-16
Стандартное обозначение	Ограничение гармонических токов линии
Стандарты/спецификации	ЭН 61000-3-2
Стандартное обозначение	Безопасность систем промышленной автоматизации и управления
Стандарты/спецификации	МЭК 62443-4-1

Идентификация	Внесен в список UL/C-UL UL 61010-1
Идентификация	Внесен в список UL/C-UL UL 61010-2-201
Идентификация	АППАРАТНОЕ ОБОРУДОВАНИЕ ДЛЯ УПРАВЛЕНИЯ ПРОЦЕССАМИ ДЛЯ ВЗРЫВНЫХ ЗОН
Идентификация	ДНВ

Электромагнитная совместимость	Соответствие директиве по ЭМС 2014/30/ЕС
Директива по низкому напряжению	Соответствие Директиве по низковольтному оборудованию 2014/35/EC
Помехи	Излучение помех в соответствии с EN 61000-6-3 (жилое и коммерческое) и EN 61000-6-4 (промышленное)
Помехоустойчивость	Помехоустойчивость согласно EN 61000-6-1 (жилое помещение), EN 61000-6-2 (промышленное производство)
Стандарты/правила	ЭН 61000-6-3
Стандарты/правила	ЭН 61000-6-3
ДНВ	Класс А
Дополнительный текст	Распределение электроэнергии по площади
ДНВ	Класс Б
Дополнительный текст	Площадь моста и палубы
Стандарты/правила	ЭН 61000-3-2
Стандарты/правила	ЭН 61000-3-3
Стандарты/правила	ЭН 61000-4-2
Контактный разряд	6 кВ (уровень тестирования 3)
Разряд в воздухе	8 кВ (уровень тестирования 3)
Комментарии	Критерий Б
Стандарты/правила	ЭН 61000-4-3
Диапазон частот	80 МГц ... 6 ГГц
Проверка напряженности поля	10 В/м (уровень тестирования 3)
Стандарты/правила	ЭН 61000-4-4
Вход	асимметричное 4 кВ (уровень тестирования 3)
Комментарии	Критерий А
Стандарты/правила	ЭН 61000-4-5
Вход	симметричное 1 кВ (уровень тестирования 3)
Выход	симметричное 1 кВ (уровень испытаний 2)
Сигнал	асимметричное 1 кВ (Уровень тестирования 2)
Комментарии	Критерий Б
Стандарты/правила	ЭН 61000-4-6
Вход/выход/сигнал	асимметричный
Диапазон частот	0,15 МГц ... 80 МГц
Комментарии	Критерий А
Напряжение	10 В
Стандарты/правила	ЭН 61000-4-11
Напряжение	230 В переменного тока
Частота	50 Гц
Провал напряжения	70 %
Количество периодов	25 периодов
Дополнительный текст	Класс 3
Комментарии	Критерий А
Провал напряжения	40 %
Количество периодов	10 периодов
Дополнительный текст	Класс 3
Комментарии	Критерий А
Провал напряжения	0 %
Количество периодов	1 период
Дополнительный текст	Класс 3
Комментарии	Критерий А
Критерий А	Нетrmal operating behavior within the specified limits.
Критерий Б	Временное ухудшение рабочего поведения, которое корректируется самим устройством.
Критерий С	Временные неблагоприятные воздействия на рабочие характеристики, которые устройство корректирует автоматически или которые можно восстановить путем приведения в действие элементов управления.

Номер позиции	1467800
Упаковочная единица	1 шт.
Минимальный объем заказа	1 шт.
Ключ продаж	компьютерная графика
Ключ продукта	КМУДК3
GTIN	4063151864859
Вес за штуку (включая упаковку)	1,852 г
Вес за штуку (без упаковки)	1,367 г
Номер таможенного тарифа	85322900
Страна происхождения	Китай

ЭКЛАСС-13.0	27040705
ЭКЛАСС-15.0	27040705

ЭТИМ 10.0	EC000382

Соответствует требованиям ЕС RoHS к веществам	Да
Освобождение	6(в), 7(а), 7(в)-I
Экологичный период использования (EFUP)	EFUP-25 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
Вещество-кандидат REACH (№ CAS)	Свинец (CAS: 7439-92-1)
