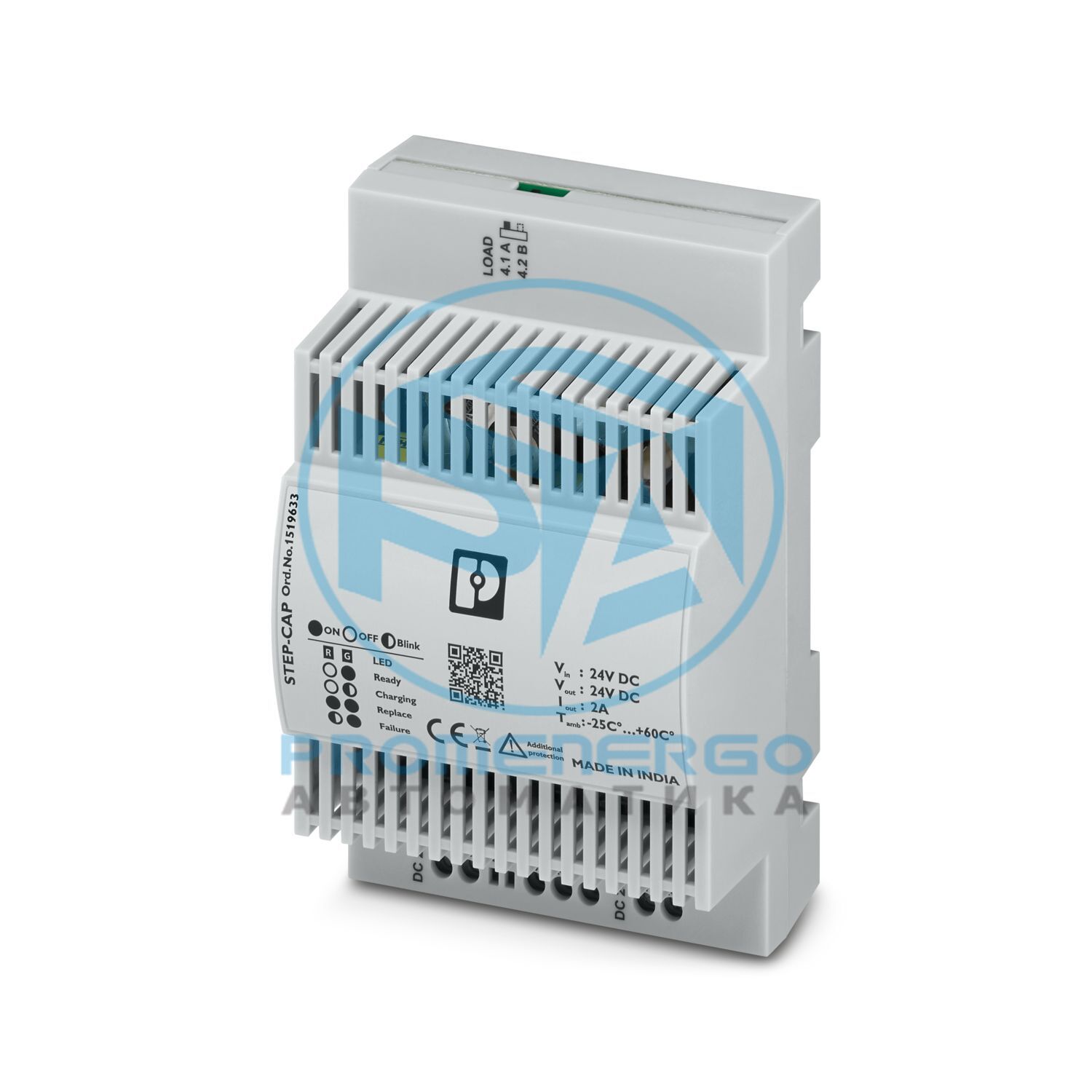

STEP-CAP/24VDC/2/0.4KJ - ИБП постоянного тока со встроенной мощностью
STEP-CAP/24VDC/2/0.4KJ - ИБП постоянного тока со встроенной мощностью
ИБП постоянного тока STEP со встроенным конденсатором, с необслуживаемым накопителем энергии на основе двухслойного конденсатора, монтаж на DIN-рейку, вход: 24 В постоянного тока, выход: 24 В постоянного тока / 2 А / 0,4 кДж
Технические характеристики
Входное напряжение
24 В постоянного тока (БСНН)
Диапазон входного напряжения
23,7 В постоянного тока ... 26,5 В постоянного тока
Фиксированный порог резервного копирования
> 23,8 В постоянного тока (+/-2 %)
Порог отключения
< 21,8 В постоянного тока (+/-2 %)
Защита от обратной полярности
да
Потребление тока I без нагрузки (UN , I OUT = 0, I charge = 0)
0,1 А
Потребление тока Я заряжаю (UN , I OUT = 0, Я заряжаю = макс.)
0,7 А
Потребляемая мощность P N (UN, I OUT = I N, I зарядка = 0)
50 Вт
Буферное время
39 с (0,5 А)
Время зарядки
142 с (Поз. А)
Время перезарядки
71 с (Поз. А)
Пусковой ток
< 15 А (при температуре окружающей среды 20°C)
Внутренний входной предохранитель
да (3 А)
Диэлектрическая прочность
< 32,5 В постоянного тока
Эффективность
> 95 %
Параллельное соединение
да, для увеличения буферного периода
Последовательное соединение
нет
Выходное напряжение
24 В пост. тока +/-2 % (работа от сети)
Выходной ток I Н
2 А
Выходная мощность P OUT (UN, I OUT = I N)
48 Вт
Рассеяние мощности без нагрузки (U N, I Out = 0, I Charge = 0)
1,4 Вт
Рассеиваемая мощность Номинальная нагрузка (UN, I Out = I N, I Charge = 0)
2,3 Вт
Максимальная рассеиваемая мощность без нагрузки
1,4 Вт
Защита от короткого замыкания
да (с внутренним предохранителем 3 А)
Защита от холостого хода
да
Выходное напряжение
23 В постоянного тока +/-2 % (работа от батареи)
Выходной ток I Н
2 А
Выходная мощность P OUT (UN, I OUT = I N)
48 Вт
Максимальная рассеиваемая мощность без нагрузки
1,3 Вт (<0,1 А)
Ограничение выходного тока
2,4 А +/-10 %
Защита от короткого замыкания
да
Защита от холостого хода
да
Номинальная мощность
0,4 кДж
Зарядный ток
< 1 А (при 24 В постоянного тока)
Зарядное напряжение
2,8 В (положение А)
Емкость
0,4 кДж
Энергия
270 Дж (Положение Б)
Срок службы
2,5 года... 5 лет (Позиция А)
Носитель данных
Двухслойный конденсатор
Буферное время
39 с (0,5 А)
Позиция
1.х
Идентификация
1.1 (+), 1.2 (-)
Способ подключения
Винтовое соединение
жесткий
0,14 мм2 ... 1,5 мм2
гибкий
0,14 мм2 ... 1,5 мм2
гибкий с наконечником без пластиковой втулки
0,25 мм2 ... 1 мм2
гибкий с наконечником с пластиковой втулкой
0,25 мм2 ... 1,5 мм2
жесткий (AWG)
26 ... 16
Длина зачистки
6 мм
Момент затяжки
0,5 Нм...0,6 Нм
Головка винта в форме привода
Прорезь L
жесткий
0,14 мм2 ... 0,75 мм2
гибкий
0,14 мм2 ... 0,75 мм2
гибкий, с наконечником TWIN и пластиковой втулкой
0,5 мм2 ... 0,75 мм2
Позиция
2.х
Идентификация
2.1 (+), 2.2 (-)
Способ подключения
Винтовое соединение
жесткий
0,14 мм2 ... 1,5 мм2
гибкий
0,14 мм2 ... 1,5 мм2
гибкий с наконечником без пластиковой втулки
0,25 мм2 ... 1 мм2
гибкий с наконечником с пластиковой втулкой
0,25 мм2 ... 1,5 мм2
жесткий (AWG)
26 ... 16
Длина зачистки
6 мм
Момент затяжки
0,5 Нм...0,6 Нм
Головка винта в форме привода
Прорезь L
жесткий
0,14 мм2 ... 0,75 мм2
гибкий
0,14 мм2 ... 0,75 мм2
гибкий, с наконечником TWIN и пластиковой втулкой
0,5 мм2 ... 0,75 мм2
Позиция
3.х
Идентификация
3,1 (PF), 3,2 (SGnd), 3,3 (SoH)
Способ подключения
Винтовое соединение
жесткий
0,14 мм2 ... 1,5 мм2
гибкий
0,14 мм2 ... 1,5 мм2
гибкий с наконечником без пластиковой втулки
0,25 мм2 ... 1 мм2
гибкий с наконечником с пластиковой втулкой
0,25 мм2 ... 1,5 мм2
жесткий (AWG)
26 ... 16
Длина зачистки
6 мм
Момент затяжки
0,5 Нм...0,6 Нм
Головка винта в форме привода
Прорезь L
Виды сигнализации
ВЕЛ
Маркировка соединений
3.1
Канал
Открытый коллектор
Переключающий контакт
Транзистор
Выходное напряжение
30 В
Вывод может быть загружен
10 мА
Сигнал - государственное задание
низкий - активный
Опорный потенциал
SGnd
Светодиодный индикатор состояния
зеленый
Сопротивление
10 Ом (при 24 В)
Маркировка соединений
3.3
Канал
Открытый коллектор
Переключающий контакт
Транзистор
Выходное напряжение
30 В
Вывод может быть загружен
10 мА
Сигнал - государственное задание
низкий - активный
Опорный потенциал
SGnd
Светодиодный индикатор состояния
красный
Сопротивление
10 Ом (при 24 В)
Маркировка соединений
3.2
Коммутируемое напряжение
0 В
Текущая пропускная способность
20 мА
Функция
Сбой питания (PF), состояние здоровья (SOH)
Опорный потенциал
SGnd
Напряжение изоляции вход, выход/корпус
500 В
Тип продукта
ИБП постоянного тока со встроенным конденсатором
Семейство продуктов
ИБП постоянного тока STEP со встроенным конденсатором
Наработка на отказ (МЭК 61709, серийный номер 29500)
> 500000 ч (@ 25 °C)
Класс защиты
III
Категория перенапряжения
II
Степень загрязнения
2
Ширина
80 мм
Высота
125 мм
Глубина
60 мм
Расстояние установки справа/слева
0 мм / 0 мм
Расстояние установки сверху/снизу
50 мм / 50 мм
Тип крепления
Монтаж на DIN-рейку
Монтажное положение
на горизонтальной DIN-рейке NS 35 в соотв. с EN 60715
Класс воспламеняемости согласно UL 94 (корпус/клеммные колодки)
В0
Степень защиты
IP20
Температура окружающей среды (рабочая)
-25 °С ... 60 °С
Температура окружающей среды (хранение/транспортировка)
-30 °С ... 70 °С
Максимальная высота
<= 2000 м
Климатический класс
3К3 (ЕН 60721)
Макс. допустимая относительная влажность (при эксплуатации)
< 90 % (без конденсации)
Шок
30г, 18 мс
Вибрация (работа)
18 Гц...1000 Гц (1,14 г среднеквадратичного значения)
Стандартное обозначение
Электромагнитная совместимость (ЭМС) - Устойчивость к промышленной среде
Шок (операция)
30g, 18 мс, полусинусоидальный
Вибрация (работа)
18 Гц ... 1000 Гц
Электромагнитная совместимость
Соответствие директиве по ЭМС 2014/30/ЕС
Помехи
Излучение помех в соответствии с EN 61000-6-3 (жилое и коммерческое) и EN 61000-6-4 (промышленное)
Стандарты/правила
ЭН 61000-4-2
Контактный разряд
6 кВ (уровень тестирования 3)
Разряд в воздухе
8 кВ (уровень тестирования 3)
Комментарии
Критерий Б
Стандарты/правила
ЭН 61000-4-3
Диапазон частот
80 МГц ... 6 ГГц
Проверка напряженности поля
10 В/м
Комментарии
Критерий А
Стандарты/правила
ЭН 61000-4-4
Вход
2 кВ
Выход
2 кВ
Сигнал
1 кВ
Стандарты/правила
ЭН 61000-4-5
Вход
симметричное 0,5 кВ
Выход
симметричное 0,5 кВ
Сигнал
несимметричный 1 кВ
Комментарии
Критерий Б
Стандарты/правила
ЭН 61000-4-6
Типичное отклонение от конечного значения диапазона измерения
80 %
Диапазон частот
150 кГц ... 80 МГц
Комментарии
Критерий А
Напряжение
10 В
Критерий А
Нетrmal operating behavior within the specified limits.
Критерий Б
Временное ухудшение рабочего поведения, которое корректируется самим устройством.
Критерий С
Временные неблагоприятные воздействия на рабочие характеристики, которые устройство корректирует автоматически или которые можно восстановить путем приведения в действие элементов управления.
Номер позиции
1519633
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
компьютерная графика
Ключ продукта
КМУСК3
GTIN
4063151987343
Вес за штуку (включая упаковку)
313,3 г
Вес за штуку (без упаковки)
233 г
Номер таможенного тарифа
85322900
Страна происхождения
В
ЭКЛАСС-13.0
27040705
ЭКЛАСС-15.0
27040705
ЭТИМ 10.0
EC000382
СПСК 21.0
39121000
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
7(а), 7(в)-I
Экологичный период использования (EFUP)
EFUP-25 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
