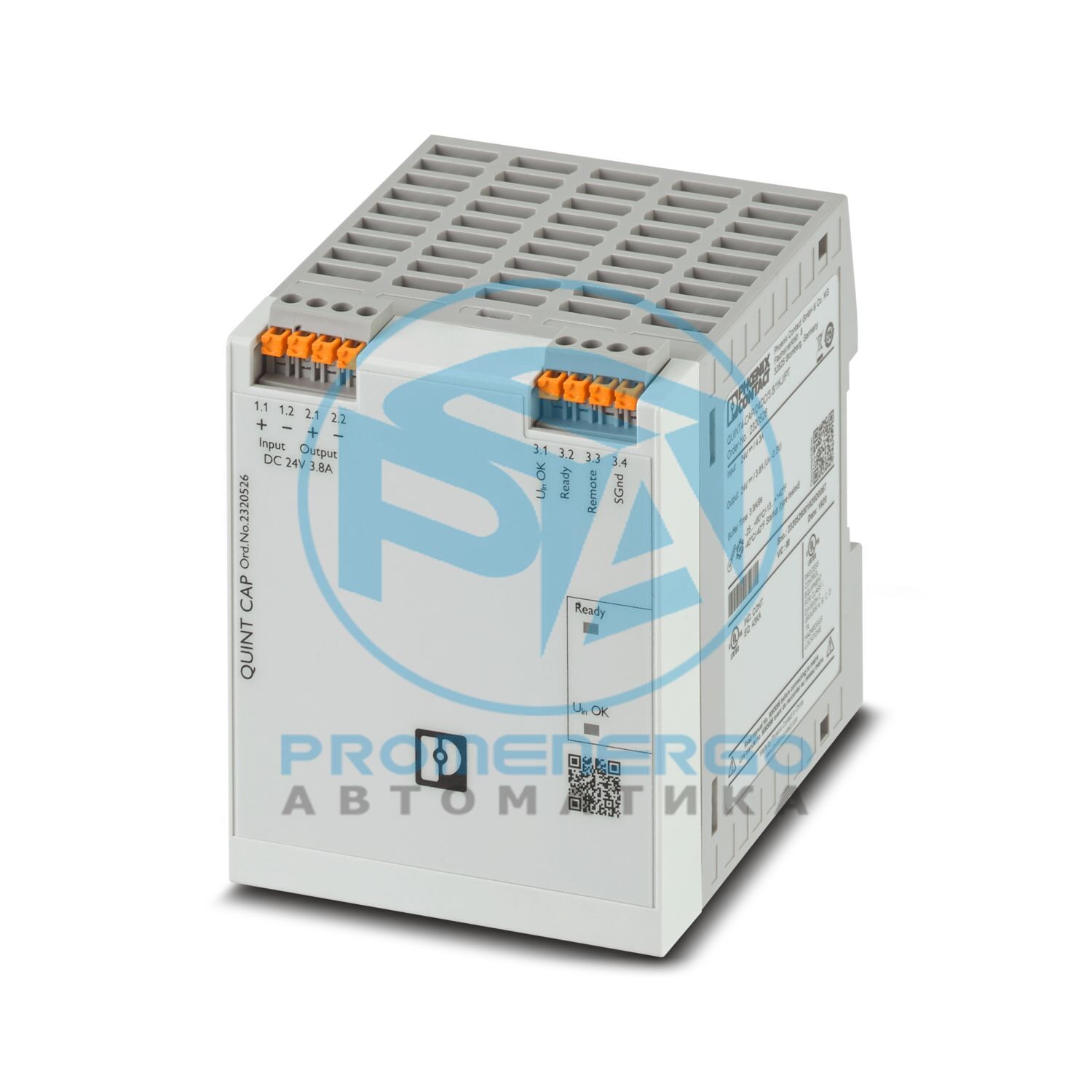

QUINT4-CAP/24DC/3.8/1KJ/PT - ИБП постоянного тока со встроенной мощностью
QUINT4-CAP/24DC/3.8/1KJ/PT - ИБП постоянного тока со встроенной мощностью
ИБП постоянного тока QUINT со встроенным конденсатором, с необслуживаемым накопителем энергии на основе двухслойного конденсатора, монтаж на DIN-рейку, вход: 24 В постоянного тока, выход: 24 В постоянного тока / 3,8 А / 1 кДж
Технические характеристики
Входное напряжение
24 В постоянного тока (БСНН)
Диапазон входного напряжения
22,5 В постоянного тока ... 30 В постоянного тока
Фиксированный порог резервного копирования
< 22 В постоянного тока
Потребление тока I max (UN , I OUT = I Stat.Boost , I Charge = max)
4,3 А
Потребление тока I без нагрузки (UN , I OUT = 0, I charge = 0)
0,08 А
Потребление тока Я заряжаю (UN , I OUT = 0, Я заряжаю = макс.)
0,43 А
Буферное время
9 с (3,8 А)
Время зарядки
4 мин (0,43 А)
Время перезарядки
3 мин (0,43 А)
Эффективность
> 97 % (с заряженным накопителем энергии)
Параллельное соединение
да
Последовательное соединение
нет
Выходное напряжение
24 В постоянного тока (в зависимости от входного напряжения)
Выходной ток I Н
3,8 А
Выходная мощность P OUT (UN, I OUT = I N)
91,2 Вт
Максимальная рассеиваемая мощность без нагрузки
< 2 Вт
Выходное напряжение
24 В постоянного тока
Выходной ток I Н
3,8 А
Емкость
1 кДж
Носитель данных
Двухслойный конденсатор
Буферное время
9 с (3,8 А)
Способ подключения
Соединение push-in
жесткий
0,2 мм2 ... 2,5 мм2
гибкий
0,2 мм2 ... 2,5 мм2
гибкий с наконечником без пластиковой втулки
0,25 мм2 ... 2,5 мм2
гибкий с наконечником с пластиковой втулкой
0,25 мм2 ... 2,5 мм2
жесткий (AWG)
24 ... 14
Длина зачистки
10 мм
Способ подключения
Соединение push-in
жесткий
0,2 мм2 ... 2,5 мм2
гибкий
0,2 мм2 ... 2,5 мм2
гибкий с наконечником без пластиковой втулки
0,25 мм2 ... 2,5 мм2
гибкий с наконечником с пластиковой втулкой
0,25 мм2 ... 2,5 мм2
жесткий (AWG)
24 ... 14
Длина зачистки
10 мм
Способ подключения
Соединение push-in
жесткий
0,2 мм2 ... 2,5 мм2
гибкий
0,2 мм2 ... 2,5 мм2
гибкий с наконечником без пластиковой втулки
0,25 мм2 ... 2,5 мм2
гибкий с наконечником с пластиковой втулкой
0,25 мм2 ... 2,5 мм2
жесткий (AWG)
24 ... 14
Длина зачистки
10 мм
Маркировка соединений
3.3
Состояние (настраиваемое)
Удаленный
Состояние штата
Удаленный
Маркировка соединений
3.1
Коммутационный выход
Транзисторный выход, активный
Состояние (настраиваемое)
Ты в порядке
Выходное напряжение
24 В (U N - 1 В (типичное))
Вывод может быть загружен
20 мА
Светодиодный индикатор состояния
зеленый (U В ОК)
Порог сигнала
Входное напряжение в допустимом диапазоне
Маркировка соединений
3.2
Коммутационный выход
Транзисторный выход, активный
Состояние (настраиваемое)
Готовый
Состояние состояния (настраиваемое)
Уровень заряда = 100% или буферный режим.
Выходное напряжение
24 В (U N - 1 В (типичное))
Вывод может быть загружен
20 мА
Светодиодный индикатор состояния
зеленый (готово)
Маркировка соединений
3.4
Функция
Сигнальная земля
Опорный потенциал
U Вход ОК (3.1), Готов (3.2), Удаленный (3.3)
Напряжение изоляции вход, выход/корпус
500 В
Тип продукта
ИБП постоянного тока со встроенным конденсатором
Семейство продуктов
ИБП постоянного тока QUINT со встроенным конденсатором
Наработка на отказ (МЭК 61709, серийный номер 29500)
996550 ч (40 °С)
Класс защиты
III
Категория перенапряжения
II
Степень загрязнения
2
Ширина
85 мм
Высота
102,5 мм
Глубина
90 мм
Расстояние установки справа/слева
0 мм / 0 мм
Расстояние установки сверху/снизу
50 мм / 50 мм
Тип крепления
Монтаж на DIN-рейку
Примечание по сборке
выравнивание: по горизонтали 0 мм, по вертикали 50 мм
Монтажное положение
Любой, на DIN-рейке NS 35
Материал корпуса
Пластик
Степень защиты
IP20
Температура окружающей среды (рабочая)
-25 °С ... 60 °С
Температура окружающей среды (хранение/транспортировка)
-40 °С ... 60 °С
Температура окружающей среды (проверено на тип запуска)
-40 °С
Максимальная высота
<= 4000 м
Климатический класс
3K3 (согласно EN 60721)
Макс. допустимая относительная влажность (при эксплуатации)
<= 95 %
Идентификация
Внесен в список UL UL 61010-1
Идентификация
Внесен в список UL UL 61010-2-201
Идентификация
UL ANSI/ISA-12.12.01 Класс I, Раздел 2, Группы A, B, C, D (Опасная зона)
Идентификация
УЛ 121201
Идентификация
CSA C22.2 Нет. 223 class 2 (buffer mode)
Идентификация
CAN/CSA-C22.2 Нет. 61010-1-12
Идентификация
CAN/CSA C22.2 Нет. 61010-2-201:14
Идентификация
CSA C22.2 Нет. 213-17
Идентификация
UL 1310 класс 2 (буферный режим)
Идентификация
МЭК 61010-1
Электромагнитная совместимость
Соответствие директиве по ЭМС 2014/30/ЕС
Директива по низкому напряжению
Соответствие Директиве по низковольтному оборудованию 2014/35/EC
Стандарты/правила
ЭН 61000-6-3
Стандарты/правила
ЭН 61000-4-2
Контактный разряд
6 кВ (уровень тестирования 3)
Разряд в воздухе
8 кВ (уровень тестирования 3)
Комментарии
Критерий Б
Стандарты/правила
ЭН 61000-4-3
Диапазон частот
80 МГц ... 6 ГГц
Проверка напряженности поля
10 В/м
Комментарии
Критерий А
Стандарты/правила
ЭН 61000-4-4
Вход
2 кВ (Уровень испытаний 3 - асимметричный)
Выход
2 кВ (Уровень испытаний 3 - асимметричный)
Сигнал
2 кВ (Уровень испытаний 4 - асимметричный)
Комментарии
Критерий Б
Стандарты/правила
ЭН 61000-4-5
Вход
1 кВ (Уровень испытаний 3 - симметричный)
Выход
1 кВ (Уровень испытаний 3 - симметричный)
Сигнал
1 кВ (Уровень испытаний 1 - асимметричный)
Комментарии
Критерий Б
Стандарты/правила
ЭН 61000-4-6
Диапазон частот
0,15 МГц ... 80 МГц
Комментарии
Критерий А
Напряжение
10 В
Критерий А
Нетrmal operating behavior within the specified limits.
Критерий Б
Временное ухудшение рабочего поведения, которое корректируется самим устройством.
Номер позиции
2320526
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
компьютерная графика
Ключ продукта
CMUIC3
GTIN
4055626246925
Вес за штуку (включая упаковку)
605 г
Вес за штуку (без упаковки)
454 г
Номер таможенного тарифа
85322900
Страна происхождения
Китай
ЭКЛАСС-13.0
27040705
ЭКЛАСС-15.0
27040705
ЭТИМ 10.0
EC000382
СПСК 21.0
26111700
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
7(а), 7(в)-I
Экологичный период использования (EFUP)
EFUP-25 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
