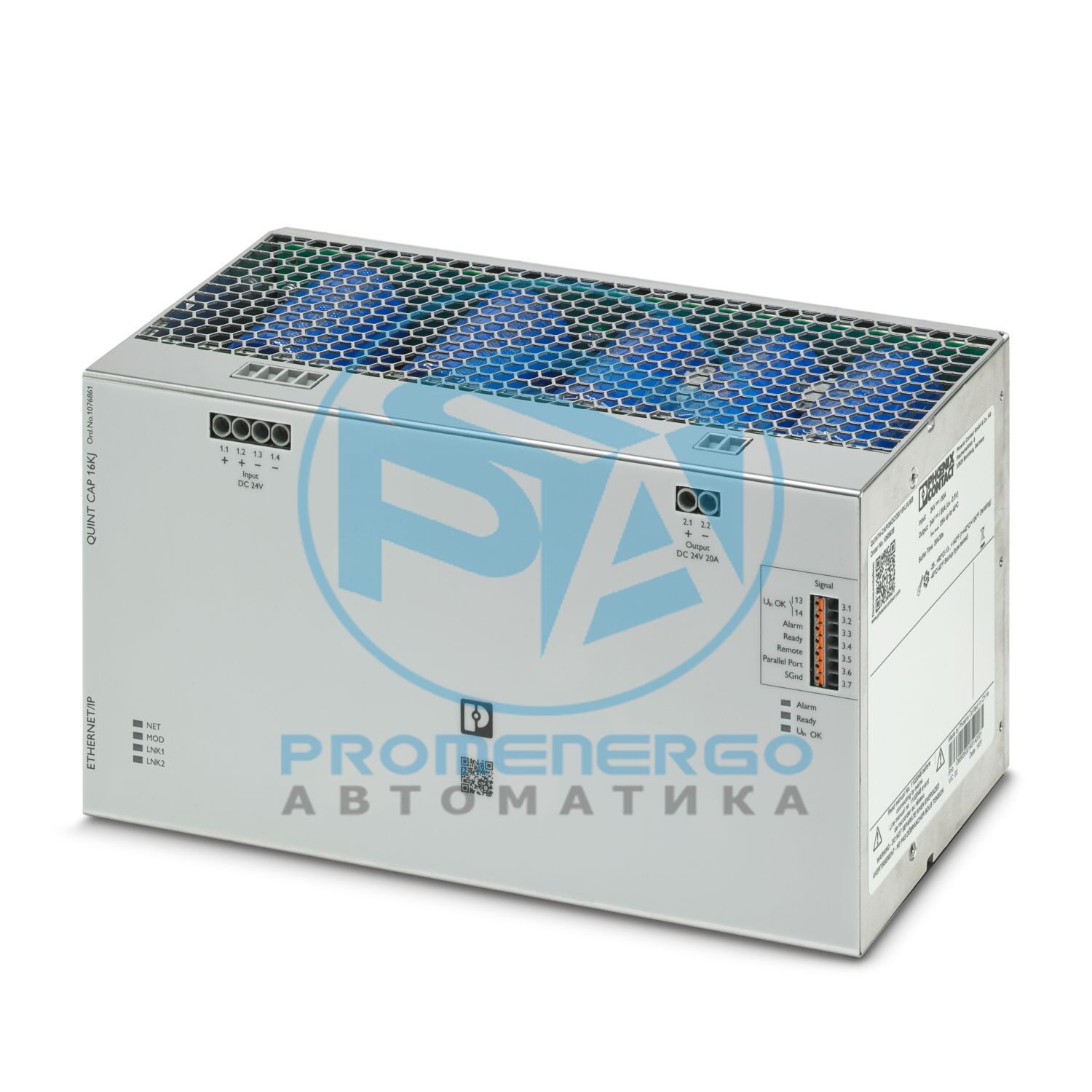

QUINT4-CAP/24DC/20/16KJ/EIP - ИБП постоянного тока со встроенной мощностью

ИБП QUINT DC со встроенным конденсатором, с необслуживаемым накопителем энергии на основе двухслойного конденсатора, EtherNet/IP (Modbus/TCP), монтаж на DIN-рейку, вход: 24 В пост. тока, выход: 24 В пост. тока / 20 А / 16 кДж, вкл. установленный универсальный адаптер UTA 107 на DIN-рейку

Технические характеристики

Входное напряжение	24 В постоянного тока (БСНН)
Диапазон входного напряжения	22,5 В постоянного тока ... 30 В постоянного тока
Фиксированный порог резервного копирования	< 22 В постоянного тока
Потребление тока I N (U N, I OUT = I N, I charge = 0)	20 А
Потребление тока I max (UN , I OUT = I Stat.Boost , I Charge = max)	30 А
Потребление тока I без нагрузки (UN , I OUT = 0, I charge = 0)	0.1 A (Нет-load)
Потребление тока Я заряжаю (UN , I OUT = 0, Я заряжаю = макс.)	10 А (процесс зарядки)
Потребляемая мощность P max (UN , I OUT = I Stat.Boost , I charge = max)	599 Вт
Потребляемая мощность P N (UN, I OUT = I N, I зарядка = 0)	488 Вт
Потребляемая мощность P заряда (UN , I OUT = 0, I зарядки = макс.)	244 Вт
Буферное время	4 мин (2,5 А)
Время зарядки	ок. 6,3 мин (2,5 А)
Время перезарядки	ок. 5,4 мин (2,5 А)
Пусковой ток	<= 7 А (<= 4 мс)
Время включения	1 мс (буферный режим)
Внутренний входной предохранитель	нет
Диэлектрическая прочность	макс. 35 В постоянного тока (защита от обратной полярности)
Падение напряжения, вход/выход	0,5 В постоянного тока

Эффективность	> 98 % (с заряженным накопителем энергии)
Параллельное соединение	да
Последовательное соединение	нет
Выходное напряжение	24 В постоянного тока
Выходной ток I Н	20 А
Статическое усиление (I Stat.Boost )	25 А
Выходная мощность P OUT (UN, I OUT = I N)	480 Вт
Выходная мощность P OUT (UN, I OUT = I стат.Boost)	600 Вт
Рассеяние мощности без нагрузки (U N, I Out = 0, I Charge = 0)	5 Вт
Рассеиваемая мощность Номинальная нагрузка (UN, I Out = I N, I Charge = 0)	10 Вт
Защита от короткого замыкания	да (с входным предохранителем)
Защита от холостого хода	да
Выходное напряжение	24 В постоянного тока
Выходной ток I Н	20 А
Статическое усиление (I Stat.Boost )	25 А
Выходная мощность P OUT (UN, I OUT = I N)	480 Вт
Выходная мощность P OUT (UN, I OUT = I стат.Boost)	600 Вт
Рассеяние мощности без нагрузки (U N, I Out = 0, I Charge = 0)	5 Вт
Рассеиваемая мощность Номинальная нагрузка (UN, I Out = I N, I Charge = 0)	90 Вт
Защита от короткого замыкания	да
Защита от холостого хода	да

Емкость	16 кДж
Носитель данных	Двухслойный конденсатор
Буферное время	4 мин (2,5 А)

Позиция	1.х
Маркировка положения	1.1 (+), 1.2 (+), 1.3 (-), 1.4 (-)
Способ подключения	Винтовое соединение
жесткий	0,2 мм2 ... 6 мм2
гибкий	0,2 мм2 ... 4 мм2
гибкий с наконечником без пластиковой втулки	0,25 мм2 ... 4 мм2
гибкий с наконечником с пластиковой втулкой	0,25 мм2 ... 4 мм2
жесткий (AWG)	24 ... 10
Длина зачистки	8 мм
Момент затяжки	0,5 Нм...0,6 Нм
Головка винта в форме привода	Прорезь L
жесткий	0,2 мм2 ... 1,5 мм2
гибкий	0,2 мм2 ... 1,5 мм2
гибкий, с наконечником TWIN и пластиковой втулкой	0,5 мм2 ... 2,5 мм2
Позиция	2.х
Маркировка положения	2.1 (+), 2.2 (-)
Способ подключения	Винтовое соединение
жесткий	0,2 мм2 ... 6 мм2
гибкий	0,2 мм2 ... 4 мм2
гибкий с наконечником без пластиковой втулки	0,25 мм2 ... 4 мм2
гибкий с наконечником с пластиковой втулкой	0,25 мм2 ... 4 мм2
жесткий (AWG)	24 ... 10
Длина зачистки	8 мм
Момент затяжки	0,5 Нм...0,6 Нм
Головка винта в форме привода	Прорезь L
жесткий	0,2 мм2 ... 1,5 мм2
гибкий	0,2 мм2 ... 1,5 мм2
гибкий, с наконечником TWIN и пластиковой втулкой	0,5 мм2 ... 2,5 мм2
Позиция	3.х
Маркировка положения	3,1 (13), 3,2 (14), 3,3 (Тревога), 3,4 (Готовность), 3,5 (Удаленный), 3,6 (Параллельный порт), 3,7 (Земл.)
Способ подключения	Соединение push-in
жесткий	0,2 мм2 ... 1 мм2
гибкий	0,2 мм2 ... 1,5 мм2
гибкий с наконечником без пластиковой втулки	0,2 мм2 ... 1 мм2
гибкий с наконечником с пластиковой втулкой	0,2 мм2 ... 0,75 мм2
жесткий (AWG)	24 ... 18
Длина зачистки	8 мм

Интерфейс	EtherNet/IP (Modbus/TCP)
Количество интерфейсов	2
Способ подключения	RJ45
Позиция	5.х
Поддерживаемые протоколы	EtherNet/IP (явный обмен сообщениями, неявный обмен сообщениями)
Блокировка	Запирающий зажим
Физика трансмиссии	Витая пара
Особенности	Автосогласование
Топология	Звезда
Скорость передачи	10 Мбит/с... 100 Мбит/с
Длина передачи	макс. 100 м
Время цикла	30 мс (по умолчанию)
Время доступа	<= 2 с
Чипсет	Ренесас R-IN32M3
Электрическая изоляция	да

Маркировка соединений	3.5
Канал	DI (цифровой вход)
Состояние (настраиваемое)	Удаленный
Состояние штата	Удаленный
Низкий сигнал	Подключение к SGnd с сопротивлением < 3 кОм
Высокий сигнал	Открыть
Сигнал - государственное задание	низкий - активный
Опорный потенциал	3.7 (SGnd, идентично 1.3, 1.4, 2.2)
Маркировка соединений	3.6
Канал	DI/DO (цифровой вход/цифровой выход)
Описание переключающего входа	Связь с клеммным блоком подключения, параллельная работа
Состояние (настраиваемое)	Параллельный режим
Состояние состояния (настраиваемое)	Нетt active: none Active: Output: buffer mode <1 V Output: mains operation 24 V (U N -1 V (typical)) Input: Connected with SGnd: start buffer mode
Коммутируемое напряжение	< 1 В
Текущая пропускная способность	4 мА
Опорный потенциал	Другое устройство, параллельный порт IN/OUT
Маркировка соединений	3.3
Канал	DO (цифровой выход)
Коммутационный выход	Транзистор
Состояние (настраиваемое)	Групповая тревога
Состояние состояния (настраиваемое)	Порог сигнализации
Выходное напряжение	26 В (U N - 1 В (типичное))
Вывод может быть загружен	макс. 20 мА
Состояние - назначение сигнала	активный - низкий
Опорный потенциал	3.7 (SGnd, идентично 1.3, 1.4, 2.2)
Светодиодный индикатор состояния	красный (Тревога)
Маркировка соединений	3.1, 3.2
Канал	DO (цифровой выход)
Коммутационный выход	Электронные реле (ОптоМОП)
Состояние (настраиваемое)	Ты в порядке
Состояние состояния (настраиваемое)	U In > 22,5 В постоянного тока, U In < 30 В постоянного тока
Выходное напряжение	макс. 30 В
Вывод может быть загружен	300 мА
Состояние - назначение сигнала	активный - высокий
Светодиодный индикатор состояния	зеленый (U В ОК)
Маркировка соединений	3.4
Канал	DO (цифровой выход)
Коммутационный выход	Транзистор
Состояние (настраиваемое)	Готовый
Состояние состояния (настраиваемое)	Уровень заряда = 100% или буферный режим.
Выходное напряжение	26 В (U N - 1 В (типичное))
Вывод может быть загружен	макс. 20 мА
Состояние - назначение сигнала	активный - высокий
Опорный потенциал	3.7 (SGnd, идентично 1.3, 1.4, 2.2)
Светодиодный индикатор состояния	Зеленый (состояние заряда - SOC)
Маркировка соединений	3.7
Коммутируемое напряжение	0 В
Текущая пропускная способность	макс. 60 мА
Функция	Сигнальная земля
Опорный потенциал	3.3 Тревога, 3.4 Готовность, 3.5 Дистанционное управление

Напряжение изоляции вход, выход/корпус	500 В

Тип продукта	ИБП постоянного тока со встроенным конденсатором
Семейство продуктов	ИБП постоянного тока QUINT со встроенным конденсатором
Наработка на отказ (МЭК 61709, серийный номер 29500)	1351036 ч (25 °С)
Класс защиты	III (Специальное применение (SELV))
Категория перенапряжения (UL 60950-1)	II (<= 4000 м)
Категория перенапряжения (EN 61010-1)	II (<= 4000 м)
Категория перенапряжения (EN 61010-2-201)	II (<= 4000 м)
Степень загрязнения	2

Ширина	244 мм
Высота	130 мм
Глубина	125 мм
Расстояние установки справа/слева	0 мм / 0 мм
Расстояние установки сверху/снизу	50 мм / 50 мм

Тип крепления	Монтаж на DIN-рейку
Монтажное положение	горизонтальная DIN-рейка NS 35, EN 60715

Класс воспламеняемости согласно UL 94 (корпус/клеммные колодки)	В0
Материал корпуса	Металл

Степень защиты	IP20
Температура окружающей среды (рабочая)	-25 °C ... 60 °C (> 40 °C Снижение характеристик: 1 %/K)
Температура окружающей среды (хранение/транспортировка)	-40 °С ... 60 °С
Температура окружающей среды (проверено на тип запуска)	-40 °С
Максимальная высота	<= 4000 м
Климатический класс	3K3 (согласно EN 60721)
Макс. допустимая относительная влажность (при эксплуатации)	<= 95 %
Шок	30g, 18 мс на каждое пространственное направление (в соответствии с IEC 60068-2-27)
Вибрация (работа)	0,7г

Стандартное обозначение	Защитное сверхнизкое напряжение
Стандарты/спецификации	МЭК 61010-1 (БСНН)

Идентификация	УЛ 61010-1
Идентификация	УЛ 61010-2-201
Идентификация	UL ANSI/ISA-12.12.01 Класс I, Раздел 2, Группы A, B, C, D (Опасная зона)
Идентификация	УЛ 121201
Идентификация	CAN/CSA-C22.2 Нет. 61010-1-12
Идентификация	CAN/CSA C22.2 Нет. 61010-2-201:14
Идентификация	CSA C22.2 Нет. 213-17 Class I, Devsion 2, Groups A, B, C, D (Hazardous Location)
Идентификация	МЭК 61010-1

Электромагнитная совместимость	Соответствие директиве по ЭМС 2014/30/ЕС
Помехи	Нетise emission in accordance with EN 61000-6-3 and EN 61000-6-4
Помехоустойчивость	Устойчивость устройства согласно EN 61000-6-2
Стандарты/правила	ЭН 61000-4-2
Контактный разряд	4 кВ (уровень тестирования 2)
Разряд в воздухе	8 кВ (уровень тестирования 3)
Комментарии	Критерий Б
Стандарты/правила	ЭН 61000-4-3
Диапазон частот	80 МГц ... 1 ГГц
Проверка напряженности поля	10 В/м
Комментарии	Критерий А
Стандарты/правила	ЭН 61000-4-4
Вход	2 кВ (Уровень испытаний 3 - асимметричный)
Выход	2 кВ (Уровень испытаний 3 - асимметричный)
Сигнал	2 кВ (Уровень испытаний 3 - асимметричный)
Комментарии	Критерий Б
Стандарты/правила	ЭН 61000-4-5
Сигнал	1 кВ (Уровень испытаний 2 - асимметричный)
Комментарии	Критерий Б
Ввод/вывод	1 кВ (Уровень испытаний 2 - симметричный)
Стандарты/правила	ЭН 61000-4-6
Диапазон частот	0,15 МГц ... 80 МГц
Комментарии	Критерий А
Напряжение	10 В
Критерий А	Нетrmal operating behavior within the specified limits.
Критерий Б	Временное ухудшение рабочего поведения, которое корректируется самим устройством.

Номер позиции	1076861
Упаковочная единица	1 шт.
Минимальный объем заказа	1 шт.
Ключ продаж	компьютерная графика
Ключ продукта	CMUIC3
GTIN	4055626785486
Вес за штуку (включая упаковку)	3,451,8 г
Вес за штуку (без упаковки)	2,856 г
Номер таможенного тарифа	85322900
Страна происхождения	Китай

ЭКЛАСС-13.0	27040705
ЭКЛАСС-15.0	27040705

ЭТИМ 10.0	EC000382

СПСК 21.0	26111700

Соответствует требованиям ЕС RoHS к веществам	Да
Освобождение	6(в), 7(а), 7(в)-I
Экологичный период использования (EFUP)	EFUP-25 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
Вещество-кандидат REACH (№ CAS)	Триоксид дибора (CAS: 1303-86-2)
SCIP	901729e9-50bc-4bb6-8f9e-3b1669fcd92c
CO2e кг	69,6 кг CO2-экв.
