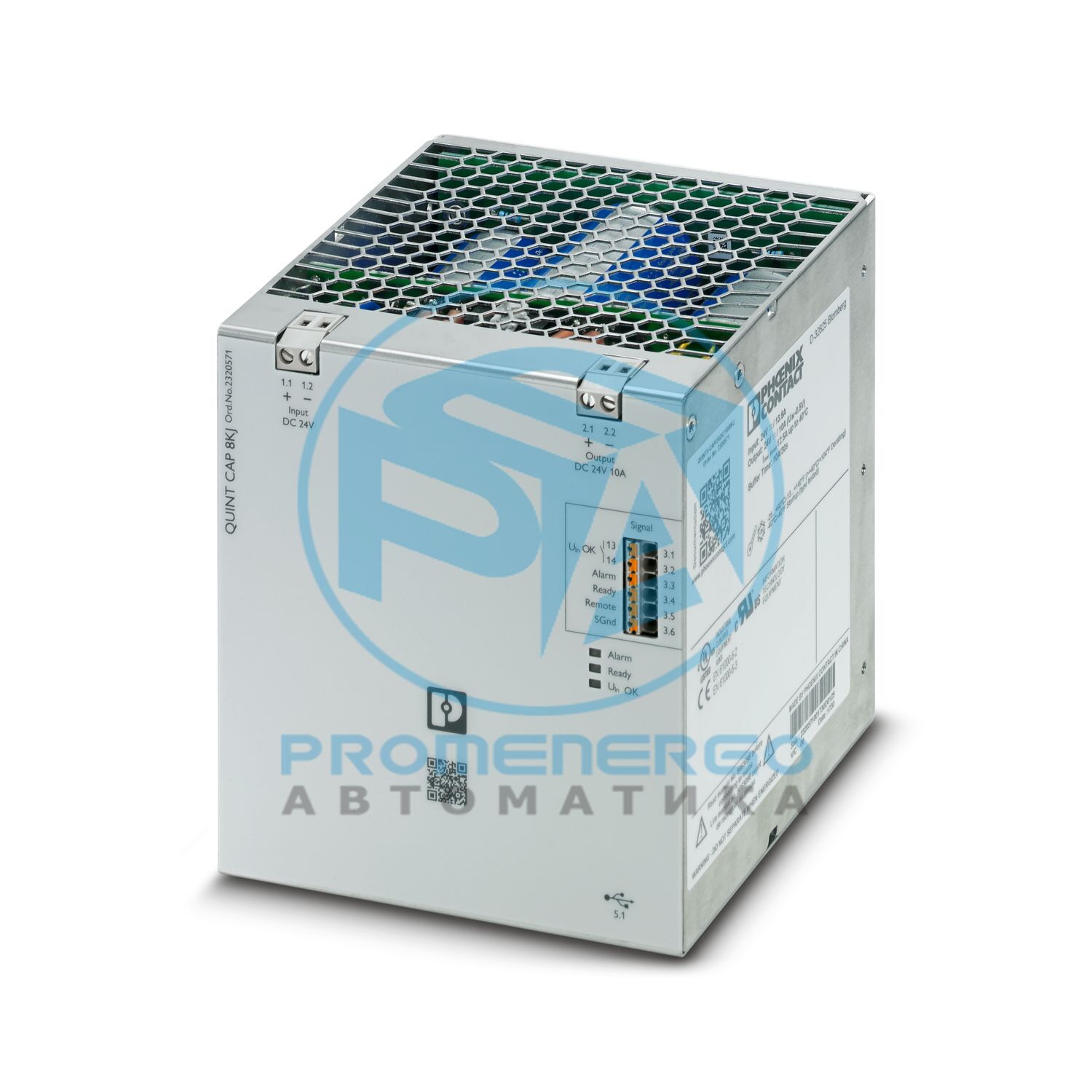

QUINT4-CAP/24DC/10/8KJ - ИБП постоянного тока со встроенной мощностью
QUINT4-CAP/24DC/10/8KJ - ИБП постоянного тока со встроенной мощностью
ИБП QUINT DC со встроенным конденсатором, с необслуживаемым энергоаккумулятором на основе двухслойного конденсатора, USB (Modbus/RTU), монтаж на DIN-рейку, вход: 24 В пост. тока, выход: 24 В пост. тока / 10 А / 8 кДж, вкл. установлен универсальный адаптер UTA 107 на DIN-рейку. Для настройки можно использовать программное обеспечение «POWER MANAGEMENT SUITE» (артикул 1252232), доступное в зоне загрузки.
Технические характеристики
Входное напряжение
24 В постоянного тока (БСНН)
Диапазон входного напряжения
22,5 В постоянного тока ... 30 В постоянного тока
Фиксированный порог резервного копирования
< 22 В постоянного тока
Потребление тока I N (U N, I OUT = I N, I charge = 0)
13,5 А (макс.)
Потребление тока I max (UN , I OUT = I Stat.Boost , I Charge = max)
13,5 А
Потребление тока I без нагрузки (UN , I OUT = 0, I charge = 0)
0.1 A (Нет-load)
Потребление тока Я заряжаю (UN , I OUT = 0, Я заряжаю = макс.)
1 А (процесс зарядки)
Потребляемая мощность P max (UN , I OUT = I Stat.Boost , I charge = max)
324 Вт
Потребляемая мощность P N (UN, I OUT = I N, I зарядка = 0)
245 Вт
Потребляемая мощность P заряда (UN , I OUT = 0, I зарядки = макс.)
24 Вт
Буферное время
5 мин (1 А)
Время зарядки
ок. 22 мин.
Время перезарядки
ок. 12 мин.
Пусковой ток
<= 7 А (? 4 мс)
Время включения
1 мс (буферный режим)
Внутренний входной предохранитель
нет
Диэлектрическая прочность
макс. 35 В постоянного тока (защита от обратной полярности)
Падение напряжения, вход/выход
0,5 В постоянного тока
Эффективность
> 97 % (с заряженным накопителем энергии)
Параллельное соединение
нет
Последовательное соединение
нет
Выходное напряжение
24 В постоянного тока (в зависимости от входного напряжения)
Выходной ток I Н
10 А
Статическое усиление (I Stat.Boost )
12,5 А
Выходная мощность P OUT (UN, I OUT = I N)
240 Вт
Выходная мощность P OUT (UN, I OUT = I стат.Boost)
300 Вт
Рассеяние мощности без нагрузки (U N, I Out = 0, I Charge = 0)
2,5 Вт
Рассеиваемая мощность Номинальная нагрузка (UN, I Out = I N, I Charge = 0)
6 Вт
Защита от короткого замыкания
да (с входным предохранителем)
Защита от холостого хода
да
Выходное напряжение
22 В постоянного тока (типичное)
Выходной ток I Н
10 А (в зависимости от выходного тока)
Статическое усиление (I Stat.Boost )
12,5 А
Выходная мощность P OUT (UN, I OUT = I N)
240 Вт
Выходная мощность P OUT (UN, I OUT = I стат.Boost)
300 Вт
Защита от короткого замыкания
да
Защита от холостого хода
да
Номинальная мощность
0,08 Ач
Емкость
8 кДж
IQ-Технологии
нет
Носитель данных
Двухслойный конденсатор
Буферное время
5 мин (1 А)
Позиция
1.х
Маркировка положения
1.1 (+), 1.2 (-)
Способ подключения
Винтовое соединение
жесткий
0,2 мм2 ... 2,5 мм2
гибкий
0,2 мм2 ... 2,5 мм2
гибкий с наконечником без пластиковой втулки
0,25 мм2 ... 2,5 мм2
гибкий с наконечником с пластиковой втулкой
0,25 мм2 ... 2,5 мм2
жесткий (AWG)
30 ... 12
Длина зачистки
6,5 мм
Момент затяжки
0,5 Нм...0,6 Нм
Головка винта в форме привода
Прорезь L
жесткий
0,2 мм2 ... 0,75 мм2
гибкий
0,2 мм2 ... 0,75 мм2
гибкий, с наконечником TWIN и пластиковой втулкой
0,5 мм2 ... 1,5 мм2
Позиция
2.х
Маркировка положения
2.1 (+), 2.2 (-)
Способ подключения
Винтовое соединение
жесткий
0,2 мм2 ... 2,5 мм2
гибкий
0,2 мм2 ... 2,5 мм2
гибкий с наконечником без пластиковой втулки
0,25 мм2 ... 2,5 мм2
гибкий с наконечником с пластиковой втулкой
0,25 мм2 ... 2,5 мм2
жесткий (AWG)
30 ... 12
Длина зачистки
6,5 мм
Момент затяжки
0,5 Нм...0,6 Нм
Головка винта в форме привода
Прорезь L
жесткий
0,2 мм2 ... 0,75 мм2
гибкий
0,2 мм2 ... 0,75 мм2
гибкий, с наконечником TWIN и пластиковой втулкой
0,5 мм2 ... 1,5 мм2
Позиция
3.х
Способ подключения
Соединение push-in
жесткий
0,2 мм2 ... 1,5 мм2
гибкий
0,2 мм2 ... 1,5 мм2
гибкий с наконечником без пластиковой втулки
0,2 мм2 ... 1,5 мм2
гибкий с наконечником с пластиковой втулкой
0,2 мм2 ... 0,75 мм2
жесткий (AWG)
24 ... 18
Длина зачистки
8 мм
Интерфейс
USB (Modbus/RTU)
Количество интерфейсов
1
Способ подключения
МИНИ-USB типа B
Позиция
5.х
Блокировка
Винт
Физика трансмиссии
USB 2.0
Топология
Точка-точка
Скорость передачи
9600 бод
Длина передачи
макс. 5 м
Время доступа
<= 2 с
Чипсет
Кремниевые лаборатории CP2104-F03-GM
Электрическая изоляция
Да, UL approved
Маркировка соединений
3.5
Канал
DI (цифровой вход)
Состояние (настраиваемое)
Удаленный
Состояние штата
Удаленный
Низкий сигнал
<3 кОм к SGnd
Высокий сигнал
открытый (>470 кОм между Remote и SGnd)
Сигнал - государственное задание
низкий - активный
Опорный потенциал
3.6 (SGnd, идентично 1.2, 2.2)
Маркировка соединений
3.3
Канал
DO (цифровой выход)
Коммутационный выход
Транзистор
Состояние (настраиваемое)
Групповая тревога
Состояние состояния (настраиваемое)
Тревога
Выходное напряжение
24 В (U N - 1 В (типичное))
Вывод может быть загружен
макс. 20 мА
Состояние - назначение сигнала
активный - низкий
Опорный потенциал
3.6 (SGnd, идентично 1.2, 2.2)
Светодиодный индикатор состояния
красный (Тревога)
Маркировка соединений
3.1, 3.2
Канал
DO (цифровой выход)
Коммутационный выход
Электронные реле (ОптоМОП)
Состояние (настраиваемое)
Ты в порядке
Состояние состояния (настраиваемое)
U In > 22,5 В постоянного тока, U In < 30 В постоянного тока
Выходное напряжение
макс. 30 В
Вывод может быть загружен
300 мА
Состояние - назначение сигнала
активный - высокий
Светодиодный индикатор состояния
зеленый (U В ОК)
Маркировка соединений
3.4
Канал
DO (цифровой выход)
Коммутационный выход
Транзистор
Состояние (настраиваемое)
Готовый
Состояние состояния (настраиваемое)
Уровень заряда = 100% или буферный режим.
Выходное напряжение
24 В (U N - 1 В (типичное))
Вывод может быть загружен
макс. 20 мА
Состояние - назначение сигнала
активный - высокий
Опорный потенциал
3.6 (SGnd, идентично 1.2, 2.2)
Светодиодный индикатор состояния
Зеленый (состояние заряда - SOC)
Маркировка соединений
3.6
Коммутируемое напряжение
0 В
Текущая пропускная способность
макс. 60 мА
Функция
Сигнальная земля
Опорный потенциал
3.3 Тревога, 3.4 Готовность, 3.5 Дистанционное управление
Напряжение изоляции вход, выход/корпус
500 В
Тип продукта
ИБП постоянного тока со встроенным конденсатором
Семейство продуктов
ИБП постоянного тока QUINT со встроенным конденсатором
Наработка на отказ (МЭК 61709, серийный номер 29500)
2102818 ч (25 °С)
Класс защиты
III (БСНВ)
Категория перенапряжения (UL 60950-1)
II
Степень загрязнения
2
Время
83352 ч.
Ширина
118 мм
Высота
130 мм
Глубина
125 мм
Расстояние установки справа/слева
0 мм / 0 мм
Расстояние установки сверху/снизу
50 мм / 50 мм
Тип крепления
Монтаж на DIN-рейку
Примечание по сборке
выравнивание: по горизонтали 0 мм, по вертикали 50 мм
Монтажное положение
горизонтальная DIN-рейка NS 35, EN 60715
Класс воспламеняемости согласно UL 94 (корпус/клеммные колодки)
В0
Материал корпуса
Металл
Степень защиты
IP20
Температура окружающей среды (рабочая)
-25 °C ... 60 °C (> 40 °C Снижение характеристик: 1 %/K)
Температура окружающей среды (хранение/транспортировка)
-40 °С ... 60 °С
Температура окружающей среды (проверено на тип запуска)
-40 °С
Максимальная высота
<= 4000 м
Климатический класс
3K3 (согласно EN 60721)
Макс. допустимая относительная влажность (при эксплуатации)
<= 95 %
Шок
30g, 18 мс на каждое пространственное направление (в соответствии с IEC 60068-2-27)
Вибрация (работа)
0,7г
Стандартное обозначение
Защитное сверхнизкое напряжение
Стандарты/спецификации
УЛ 61010-2-201
Идентификация
Внесен в список UL/C-UL UL 508
Идентификация
UL/C-UL признан UL 60950-1
Идентификация
UL ANSI/ISA-12.12.01 Класс I, Раздел 2, Группы A, B, C, D (Опасная зона)
Идентификация
CAN/CSA-C22.2 Нет. 107.1-01
Идентификация
УЛ 60950-1
Электромагнитная совместимость
Соответствие директиве по ЭМС 2014/30/ЕС
Директива по низкому напряжению
Соответствие Директиве по низковольтному оборудованию 2014/35/EC
Требования ЭМС к уровню шума
ЭН 61000-6-3
Требования ЭМС к помехоустойчивости
ЭН 61000-6-1
Стандарты/правила
ЕН 55016
Стандарты/правила
ЭН 61000-4-2
Контактный разряд
6 кВ (уровень тестирования 3)
Разряд в воздухе
8 кВ (уровень тестирования 3)
Комментарии
Критерий Б
Стандарты/правила
ЭН 61000-4-3
Диапазон частот
80 МГц ... 6 ГГц
Проверка напряженности поля
10 В/м
Комментарии
Критерий А
Стандарты/правила
ЭН 61000-4-4
Вход
2 кВ (Уровень испытаний 3 - асимметричный)
Выход
2 кВ (Уровень испытаний 3 - асимметричный)
Сигнал
2 кВ (Уровень испытаний 3 - асимметричный)
Комментарии
Критерий Б
Стандарты/правила
ЭН 61000-4-5
Сигнал
1 кВ (Уровень испытаний 2 - асимметричный)
Комментарии
Критерий Б
Ввод/вывод
1 кВ (Уровень испытаний 2 - симметричный)
Стандарты/правила
ЭН 61000-4-6
Диапазон частот
0,15 МГц ... 80 МГц
Комментарии
Критерий А
Напряжение
10 В
Критерий А
Нетrmal operating behavior within the specified limits.
Критерий Б
Временное ухудшение рабочего поведения, которое корректируется самим устройством.
Номер позиции
2320571
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
компьютерная графика
Ключ продукта
CMUIC3
GTIN
4055626246901
Вес за штуку (включая упаковку)
1,863 г
Вес за штуку (без упаковки)
1,863 г
Номер таможенного тарифа
85322900
Страна происхождения
Китай
ЭКЛАСС-13.0
27040705
ЭКЛАСС-15.0
27040705
ЭТИМ 10.0
EC000382
СПСК 21.0
26111700
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
6(в), 7(а), 7(в)-I
Экологичный период использования (EFUP)
EFUP-25 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
