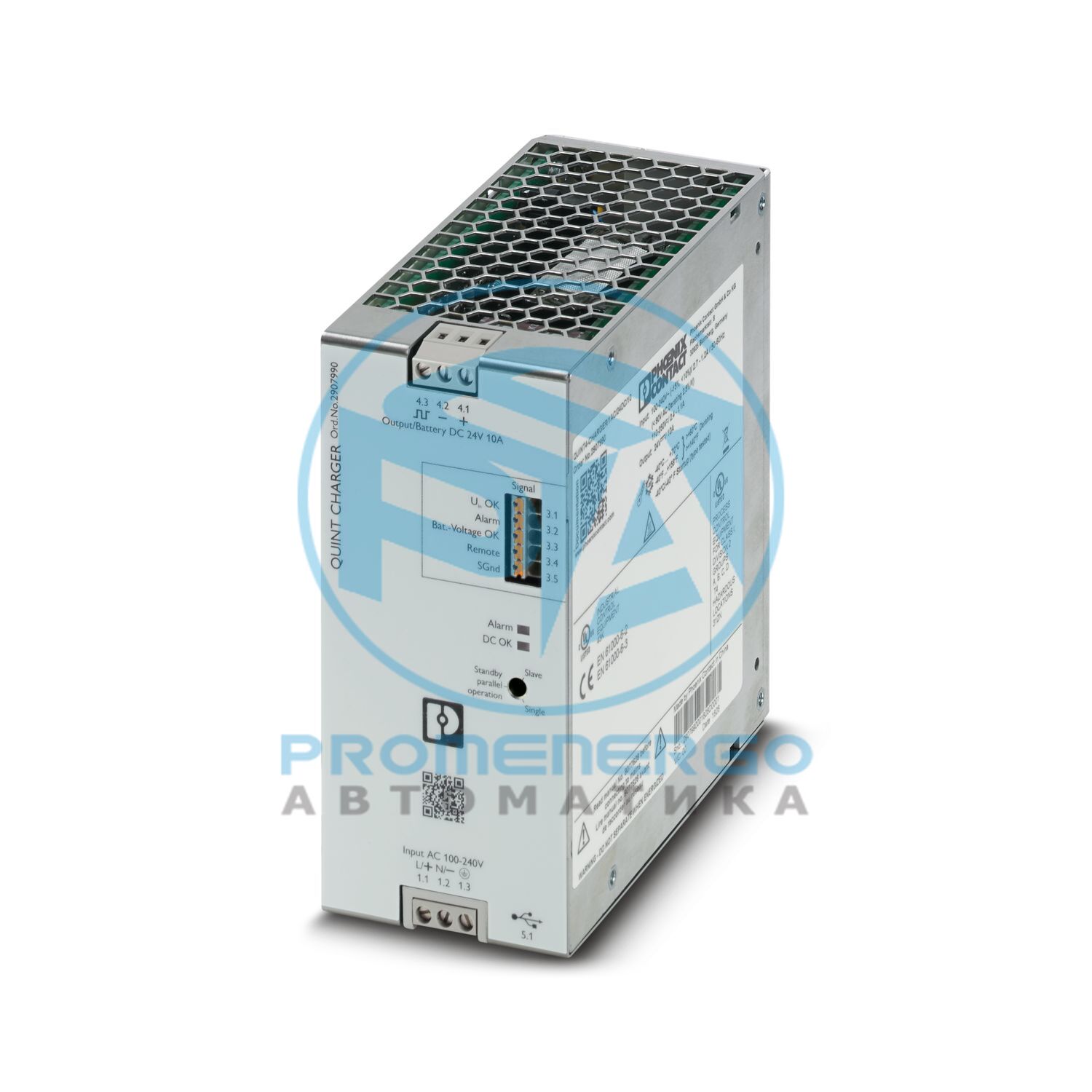

QUINT4-CHARGER/1AC/24DC/10 - Зарядное устройство для аккумулятора
QUINT4-CHARGER/1AC/24DC/10 - Зарядное устройство для аккумулятора
Зарядное устройство QUINT CHARGER, винтовое соединение, монтаж на DIN-рейку, вход: 1-фазный, выход: 24 В пост. тока / 10 А, регулировка в диапазоне 19,2 В пост. тока ... 28,6 В пост. тока
Технические характеристики
Тип продукта
Зарядное устройство
Семейство продуктов
КВИНТА ЗАРЯДНОЕ УСТРОЙСТВО
Наработка на отказ (МЭК 61709, серийный номер 29500)
> 500 000 ч (230 В переменного тока, при 40 °C)
Класс защиты
я
Категория перенапряжения (EN 61010-1)
II
Степень загрязнения
2
Количество фаз
1
Диапазон входного напряжения
100 В переменного тока ... 240 В переменного тока -15 % ... +10 %
Снижение номинальных характеристик
< 90 В переменного тока (2,5 %/В)
Диапазон частот (f N )
50 Гц ... 60 Гц +/-10 %
Потребляемый ток
2,7 А (100 В переменного тока)
Входной предохранитель
6,3 А (внутренний (защита устройства), инерционный)
Рекомендуемый автоматический выключатель для защиты входа
10 А ... 16 А (переменный ток: характеристика B, C, D, K или аналогичный)
Диапазон входного напряжения
110 В постоянного тока ... 250 В постоянного тока
Потребляемый ток
2,4 А (110 В постоянного тока)
Обозначение
Удаленный/Сервис
Эффективность
89 %
Номинальное выходное напряжение
24 В постоянного тока
Диапазон настройки выходного напряжения (U Set )
19,2 В постоянного тока ... 28,6 В постоянного тока
Номинальный выходной ток (I N)
10 А
Остаточная пульсация
< 20 мВ ПП
Защита от короткого замыкания
да
Доказательство отсутствия нагрузки
да
Выходная мощность
240 Вт
Максимальная рассеиваемая мощность без нагрузки
< 4 Вт (при 230 В переменного тока)
Потери мощности, номинальная нагрузка, макс.
< 35 Вт (при 230 В переменного тока)
Параллельное соединение
нет
Последовательное соединение
нет
Выходное напряжение
24 В постоянного тока
Непрерывный ток нагрузки
20 мА
Сигнальная земля SGnd
Контакты опорного заземления
Выходное напряжение
24 В постоянного тока
Непрерывный ток нагрузки
20 мА
Сигнальная земля SGnd
Контакты опорного заземления
Выходное напряжение
24 В постоянного тока
Непрерывный ток нагрузки
20 мА
Сигнальная земля SGnd
Контакты опорного заземления
Номинальное напряжение U N
24 В постоянного тока
Зарядное напряжение
макс. 32 В постоянного тока
Зарядный ток
тип. 10 А
Номинальный диапазон производительности
7 Ач ... 300 Ач
Аккумуляторная технология
VRLA, VRLA-WTR, LI-ION (LiFePO 4 )
Характеристическая кривая заряда
МЕ
Способ подключения
Винтовое соединение
Сечение проводника, жесткое мин.
0,2 мм2
Сечение проводника, жесткое макс.
2,5 мм2
Сечение гибкого провода мин.
0,2 мм2
Сечение гибкого провода макс.
2,5 мм2
Одиночный провод/гибкая клемма с наконечником и пластиковой втулкой, мин.
0,2 мм2
Одиночный провод/гибкая клемма с наконечником и пластиковой втулкой, макс.
2,5 мм2
Одиночный провод/гибкая клемма с наконечником без пластиковой втулки, мин.
0,2 мм2
Одиночный провод/гибкая клемма с наконечником без пластиковой втулки, макс.
2,5 мм2
Сечение проводника AWG мин.
24
Сечение проводника AWG макс.
14
Длина зачистки
6,5 мм
Момент затяжки, мин
0,5 Нм
Максимальный момент затяжки
0,6 Нм
Способ подключения
Винтовое соединение
Сечение проводника, жесткое мин.
0,2 мм2
Сечение проводника, жесткое макс.
2,5 мм2
Сечение гибкого провода мин.
0,2 мм2
Сечение гибкого провода макс.
2,5 мм2
Одиночный провод/гибкая клемма с наконечником и пластиковой втулкой, мин.
0,2 мм2
Одиночный провод/гибкая клемма с наконечником и пластиковой втулкой, макс.
2,5 мм2
Одиночный провод/гибкая клемма с наконечником без пластиковой втулки, мин.
0,2 мм2
Одиночный провод/гибкая клемма с наконечником без пластиковой втулки, макс.
2,5 мм2
Сечение проводника AWG мин.
24
Сечение проводника AWG макс.
14
Длина зачистки
6,5 мм
Момент затяжки, мин
0,5 Нм
Максимальный момент затяжки
0,6 Нм
Способ подключения
Соединение push-in
Сечение проводника, жесткое мин.
0,2 мм2
Сечение проводника, жесткое макс.
1,5 мм2
Сечение гибкого провода мин.
0,2 мм2
Сечение гибкого провода макс.
1,5 мм2
Одиночный провод/гибкая клемма с наконечником и пластиковой втулкой, мин.
0,2 мм2
Одиночный провод/гибкая клемма с наконечником и пластиковой втулкой, макс.
1,5 мм2
Одиночный провод/гибкая клемма с наконечником без пластиковой втулки, мин.
0,2 мм2
Одиночный провод/гибкая клемма с наконечником без пластиковой втулки, макс.
1,5 мм2
Сечение проводника AWG мин.
24
Сечение проводника AWG макс.
16
Длина зачистки
8 мм
Интерфейс
МИНИ-USB тип Б
Обозначение сигнализации
Ты в порядке
Отображение статуса
светодиод (зеленый)
Обозначение сигнализации
Бат.-Напряжение в норме
Отображение статуса
светодиод (зеленый)
Обозначение сигнализации
Тревога
Отображение статуса
светодиод (красный)
Обозначение сигнализации
Опорный потенциал для сигнальных входов и выходов
Ширина
60 мм
Высота
130 мм
Глубина
126 мм
Расстояние установки справа/слева
0 мм / 0 мм
Расстояние установки сверху/снизу
50 мм / 50 мм
Ширина
123 мм
Высота
130 мм
Глубина
63 мм
Материал корпуса
Металл
Версия с капюшоном
Высококачественная стальная пластина
Версия с боковым элементом
Алюминий
Степень защиты
IP20
Температура окружающей среды (рабочая)
-40 °C ... 70 °C (> 60 °C Снижение характеристик: 2,5 %/K)
Температура окружающей среды (хранение/транспортировка)
-40 °С ... 85 °С
Максимальная высота
<= 4000 м (> 2000 м, учитывать снижение характеристик)
Климатический класс
3К3 (ЕН 60721)
Макс. допустимая относительная влажность (при эксплуатации)
<= 95 % (при +25 °C, без конденсации)
Шок
30g, 18 мс в соответствии с IEC 60068-2-27
Вибрация (работа)
2 Гц...15 Гц, амплитуда +/-2,5 мм, 15 Гц...150 Гц, 2,3g
Сертификаты UL
Внесен в список UL UL 61010-1
Идентификация
Внесен в список UL UL 61010
Электромагнитная совместимость
Соответствие директиве по ЭМС 2014/30/ЕС
Директива по низкому напряжению
Соответствие Директиве по низковольтному оборудованию 2014/35/EC
Помехи
Излучение помех в соответствии с EN 61000-6-3 (жилое и коммерческое) и EN 61000-6-4 (промышленное)
Помехоустойчивость
Иммунитет согласно EN 61000-6-2 (промышленный)
Стандарты/правила
EN 61000-6-3 (Класс B)
Стандарты/правила
EN 61000-6-3 (Класс B)
Диапазон частот
0 кГц ... 2 кГц
Стандарты/правила
ЭН 61000-4-2
Контактный разряд
6 кВ (уровень тестирования 3)
Разряд в воздухе
8 кВ (уровень тестирования 3)
Комментарии
Критерий А
Стандарты/правила
ЭН 61000-4-3
Диапазон частот
80 МГц ... 1 ГГц
Проверка напряженности поля
10 В/м (уровень тестирования 3)
Комментарии
Критерий А
Стандарты/правила
ЭН 61000-4-4
Вход
2 кВ (Уровень испытаний 3 - асимметричный)
Выход
1 кВ (Уровень испытаний 2 - асимметричный)
Сигнал
1 кВ (Уровень испытаний 2 - асимметричный)
Комментарии
Критерий Б
Стандарты/правила
ЭН 61000-4-5
Вход
2 кВ (Уровень испытаний 4 - симметричный)
Выход
1 кВ (Уровень испытаний 1 - симметричный)
Сигнал
1 кВ (Уровень испытаний 2 - асимметричный)
Комментарии
Критерий Б
Стандарты/правила
ЭН 61000-4-6
Вход/выход/сигнал
асимметричный
Диапазон частот
0,15 МГц ... 80 МГц
Комментарии
Критерий А
Напряжение
10 В (уровень тестирования 3)
Критерий А
Нетrmal operating behavior within the specified limits.
Критерий Б
Временное ухудшение рабочего поведения, которое корректируется самим устройством.
Стандарт - безопасное сверхнизкое напряжение
МЭК 61010 (БСНН)/(ЗСНН)
Стандарт - безопасная изоляция
DIN ВДЕ 0100-410
Стандарт - безопасность оборудования для измерений, контроля и лабораторного использования.
МЭК 61010-1
Тип крепления
Монтаж на DIN-рейку
Номер позиции
2907990
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
компьютерная графика
Ключ продукта
CMUI13
GTIN
4055626289434
Вес за штуку (включая упаковку)
1,238 г
Вес за штуку (без упаковки)
980 г
Номер таможенного тарифа
85044095
Страна происхождения
Китай
ЭКЛАСС-13.0
21052901
ЭКЛАСС-15.0
21052901
ЭТИМ 10.0
EC001184
СПСК 21.0
26111700
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
7(а), 7(в)-I
Экологичный период использования (EFUP)
EFUP-25 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
