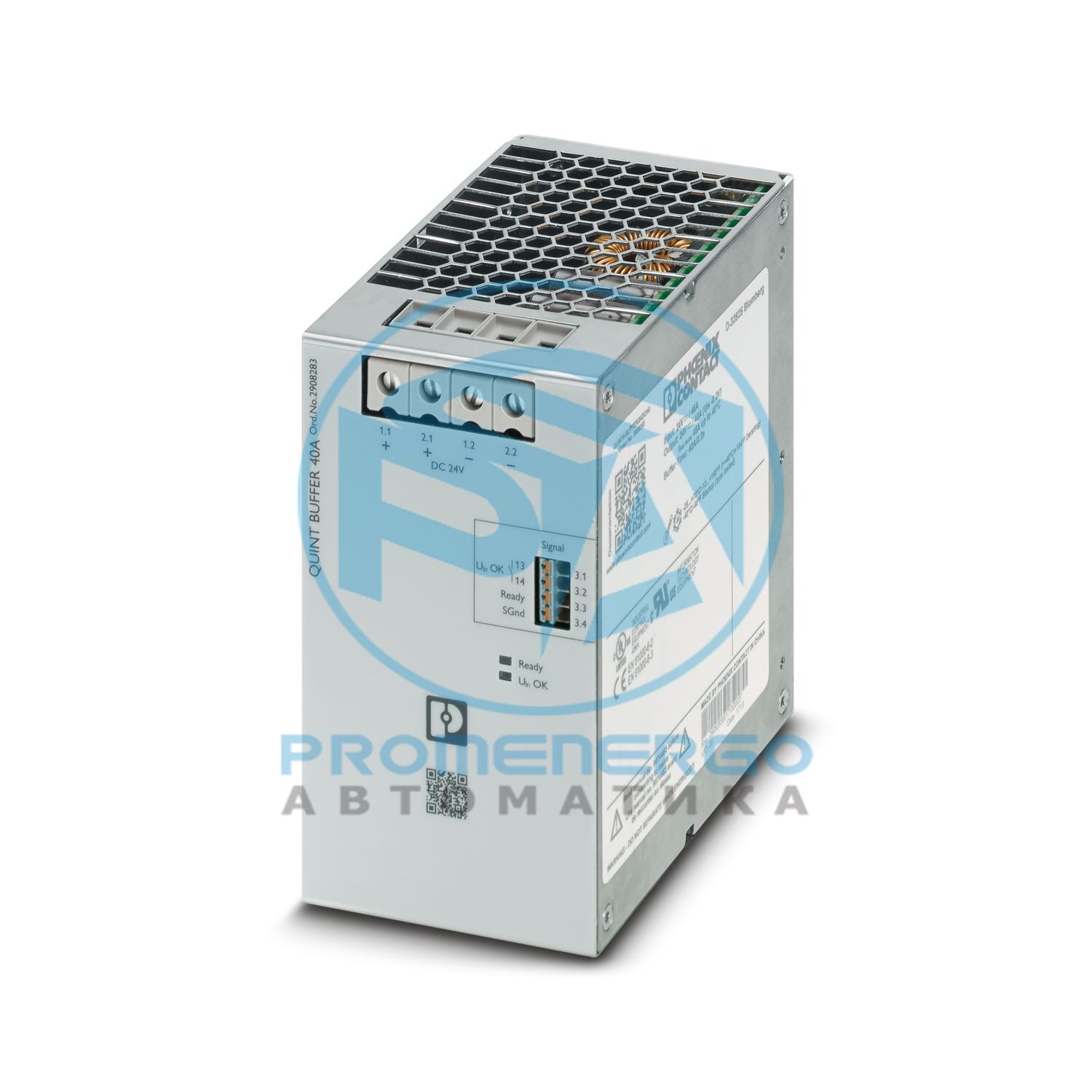

Буферный модуль QUINT с необслуживаемым конденсаторным накопителем энергии для монтажа на DIN-рейке, вход: 24 В пост. тока, выход: 24 В пост. тока/40 А, включая установленный универсальный адаптер для DIN-рейки UTA 107.
Технические характеристики
Диапазон входного напряжения
22,5 В постоянного тока ... 30 В постоянного тока
Фиксированный порог резервного копирования
< 22 В постоянного тока
Тип напряжения питания
округ Колумбия
Потребление тока I max (UN , I OUT = I Stat.Boost , I Charge = max)
46 А (макс.)
Потребление тока I без нагрузки (UN , I OUT = 0, I charge = 0)
0.2 A (Нет-load)
Потребление тока Я заряжаю (UN , I OUT = 0, Я заряжаю = макс.)
0,8 А (процесс зарядки)
Буферное время
0,2 с (40 А)
Эффективность
> 98 % (с заряженным накопителем энергии)
Параллельное соединение
нет
Последовательное соединение
нет
Выходное напряжение
24 В постоянного тока (в зависимости от входного напряжения)
Выходной ток I Н
40 А
Потери мощности, номинальная нагрузка, макс.
< 9 Вт
Выходное напряжение
тип. 22 В постоянного тока
Выходной ток I Н
40 А (в зависимости от выходного тока)
Статическое усиление (I Stat.Boost )
45 А
Номинальная мощность
2 мАч
IQ-Технологии
нет
Носитель данных
Электролитический конденсатор
Маркировка соединений
3.1, 3.2
Коммутационный выход
Электронные реле (ОптоМОП)
Состояние (настраиваемое)
Ты в порядке
Выходное напряжение
30 В постоянного тока
Вывод может быть загружен
200 мА
Светодиодный индикатор состояния
зеленый (U В ОК)
Порог сигнала
Входное напряжение в допустимом диапазоне
Маркировка соединений
3.3
Коммутационный выход
Транзисторный выход, активный
Состояние (настраиваемое)
Готовый
Состояние состояния (настраиваемое)
Уровень заряда = 100% или буферный режим.
Выходное напряжение
24 В (U N - 2 В (типичное))
Вывод может быть загружен
20 мА
Светодиодный индикатор состояния
зеленый (готово)
Маркировка соединений
3.4
Функция
Сигнальная земля
Опорный потенциал
3.3 Готово
Напряжение изоляции вход, выход/корпус
500 В
Тип продукта
Буферный модуль
Семейство продуктов
КВИНТОВЫЙ БУФЕР
Наработка на отказ (МЭК 61709, серийный номер 29500)
2813895 ч (40 °С)
Класс защиты
Специальное применение (входное напряжение SELV, в устройстве создаются опасные напряжения).
Категория перенапряжения
я
Степень загрязнения
2
Текущий
20 А
Температура
30 °С
Время
288935 ч.
Текущий
20 А
Температура
40 °С
Время
144468 ч.
Текущий
20 А
Температура
45 °С
Время
102154 ч.
Текущий
20 А
Температура
50 °С
Время
72234 ч.
Текущий
20 А
Температура
60 °С
Время
36117 ч.
Ширина
72 мм
Высота
130 мм
Глубина
125 мм
Расстояние установки справа/слева
0 мм / 0 мм
Расстояние установки сверху/снизу
50 мм / 50 мм
Примечание по сборке
выравнивание: по горизонтали 0 мм, по вертикали 50 мм
Монтажное положение
горизонтальная DIN-рейка NS 35, EN 60715
Материал корпуса
Металл
Степень защиты
IP20
Температура окружающей среды (рабочая)
-25 °C ... 70 °C (> 40 °C снижение характеристик: 0,56 %/K / > 60 °C снижение характеристик: 2,5 %/K)
Температура окружающей среды (хранение/транспортировка)
-40 °С ... 70 °С
Температура окружающей среды (проверено на тип запуска)
-40 °С
Максимальная высота
<= 4000 м
Климатический класс
3K3 (согласно EN 60721)
Макс. допустимая относительная влажность (при эксплуатации)
<= 95 %
Стандартное обозначение
Электробезопасность
Стандарты/спецификации
МЭК 60950-1/VDE 0805 (БСНН)
Идентификация
Внесен в список UL UL 508
Идентификация
UL/C-UL признан UL 60950-1
Идентификация
UL ANSI/ISA-12.12.01 Класс I, Раздел 2, Группы A, B, C, D (Опасная зона)
Электромагнитная совместимость
Соответствие директиве по ЭМС 2014/30/ЕС
Требования ЭМС к уровню шума
ЭН 61000-6-3
Требования ЭМС к помехоустойчивости
ЭН 61000-6-1
Стандарты/правила
ЕН 55016
Стандарты/правила
ЭН 61000-4-2
Контактный разряд
6 кВ (уровень тестирования 3)
Разряд в воздухе
8 кВ (уровень тестирования 3)
Комментарии
Критерий А
Стандарты/правила
ЭН 61000-4-3
Диапазон частот
80 МГц ... 6 ГГц
Проверка напряженности поля
10 В/м
Комментарии
Критерий А
Стандарты/правила
ЭН 61000-4-4
Вход
2 кВ (Уровень испытаний 3 - асимметричный)
Выход
2 кВ (Уровень испытаний 3 - асимметричный)
Сигнал
2 кВ (Уровень испытаний 3 - асимметричный)
Комментарии
Критерий А
Вход
1 кВ (Уровень испытаний 2 - симметричный)
Выход
1 кВ (Уровень испытаний 2 - симметричный)
Сигнал
1 кВ (Уровень испытаний 2 - асимметричный)
Комментарии
Критерий А
Стандарты/правила
ЭН 61000-4-6
Диапазон частот
0,15 МГц ... 80 МГц
Комментарии
Критерий А
Напряжение
10 В
Критерий А
Нетrmal operating behavior within the specified limits.
Критерий Б
Временное ухудшение рабочего поведения, которое корректируется самим устройством.
Номер позиции
2908283
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
компьютерная графика
Ключ продукта
CMUIE3
GTIN
4055626309200
Вес за штуку (включая упаковку)
1,372 г
Вес за штуку (без упаковки)
980 г
Номер таможенного тарифа
85322200
Страна происхождения
Китай
ЭКЛАСС-13.0
27040692
ЭКЛАСС-15.0
27040692
ЭТИМ 10.0
EC002850
СПСК 21.0
26111700
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
6(в), 7(а), 7(в)-I
Экологичный период использования (EFUP)
EFUP-25 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
