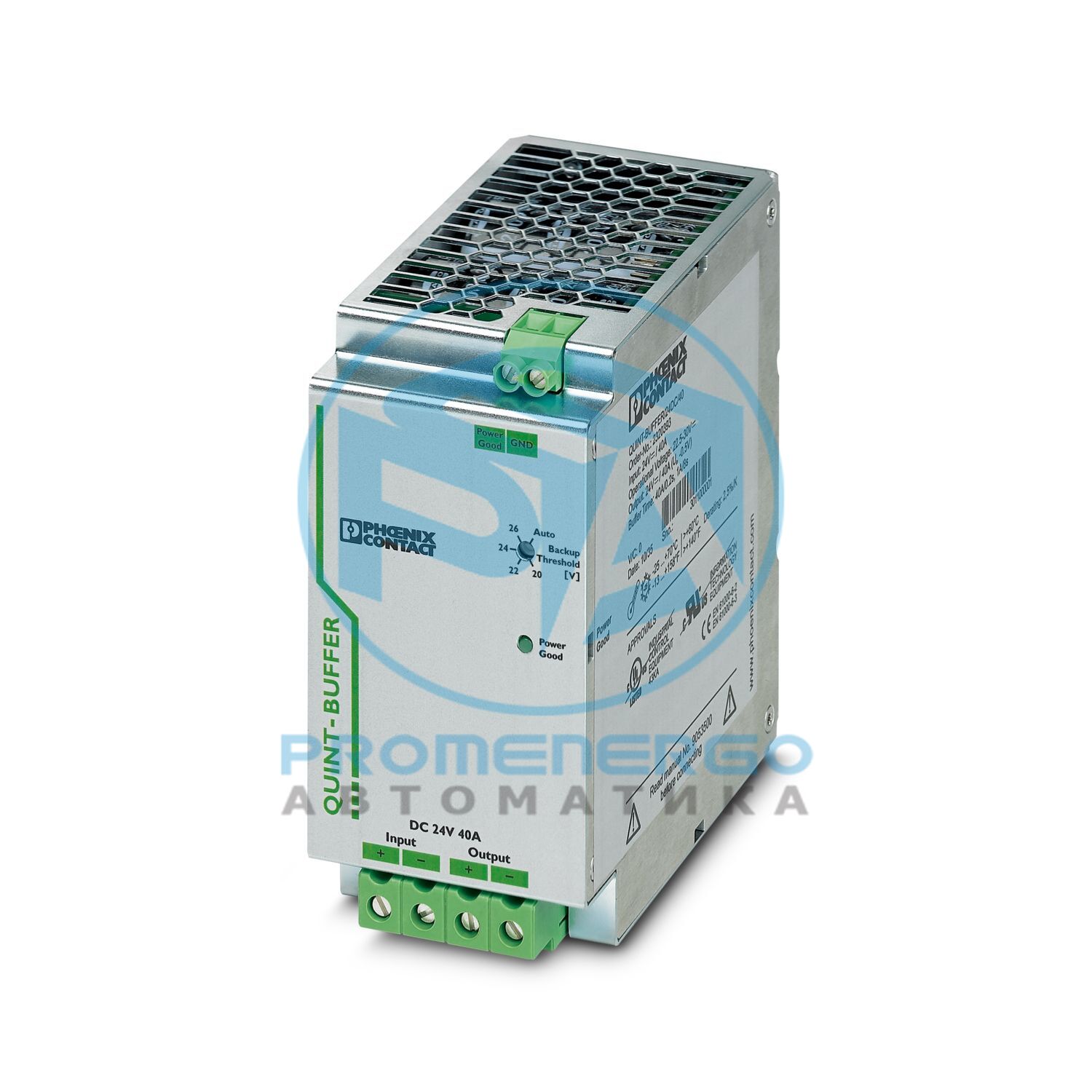

Буферный модуль QUINT с необслуживаемым накопителем энергии на основе конденсаторов для монтажа на DIN-рейке, развязанный вход: 24 В пост. тока, развязанный выход: 24 В пост. тока/40 А, со встроенной технологией SFB (селективного отключения предохранителя), включая установленный универсальный адаптер UTA 107 для DIN-рейки
Технические характеристики
Входное напряжение
24 В постоянного тока
Диапазон входного напряжения
18 В постоянного тока ... 30 В постоянного тока
Диапазон входного напряжения постоянного тока
18 В постоянного тока ... 30 В постоянного тока
Тип напряжения питания
округ Колумбия
Буферный период
0,2 с (40 А)
Потребляемый ток
0.1 A (Нет-load)
Защита от обратной полярности
да
Задержка зарядки
нет
Фиксированный порог резервного копирования
< 20 В постоянного тока (< 22 В; < 24 В; < 26 В)
Переменный порог подключения
(U ВХ - 1 В)/0,1 с
Защитная схема
Защита от переходных перенапряжений
Эффективность
> 99 % (работа от сети, с заряженным накопителем энергии)
Номинальное выходное напряжение
24 В постоянного тока (в зависимости от входного напряжения)
Номинальный выходной ток (I N)
40 А
Ограничение выходного тока
45 А (в соответствии с ограничением тока источника питания, подключенного выше)
Селективное размыкание предохранителя (I SFB)
120 А (12 мс)
Снижение номинальных характеристик
60 °C ... 80 °C (2,5 %/К)
Выходная мощность
макс. 960 Вт
Потери мощности, номинальная нагрузка, макс.
8 Вт
Рассеиваемая мощность при работе от батареи
48 Вт
Рассеяние мощности
8 W (Нетrmal operation)
Защитная схема
Защита от переходных перенапряжений
Параллельное соединение
да, для увеличения времени буферизации и для резервирования
Последовательное соединение
нет
Номинальное выходное напряжение
24 В постоянного тока
Диапазон выходного напряжения
18 В постоянного тока ... 30,5 В постоянного тока
Номинальный выходной ток (I N)
40 А
Номинальное выходное напряжение
24 В постоянного тока
Диапазон выходного напряжения
19,2 В постоянного тока ... 27,6 В постоянного тока
Номинальный выходной ток (I N)
40 А
Описание выхода
Мощность хорошая
Выходное напряжение
+ 24 В
Непрерывный ток нагрузки
20 мА
Зарядный ток
600 мА
Номинальная мощность
0,1 Ач
Аккумуляторная технология
UPS-CAP
Носитель памяти
Электролитический конденсатор
технология IQ
нет
Способ подключения
Винтовое соединение
Сечение проводника, жесткое мин.
0,5 мм2
Сечение проводника, жесткое макс.
16 мм2
Сечение гибкого провода мин.
0,5 мм2
Сечение гибкого провода макс.
16 мм2
Сечение проводника AWG мин.
8
Сечение проводника AWG макс.
6
Длина зачистки
10 мм
Винтовая резьба
М4
Момент затяжки, мин
1,2 Нм
Максимальный момент затяжки
1,5 Нм
Способ подключения
Винтовое соединение
Сечение проводника, жесткое мин.
0,5 мм2
Сечение проводника, жесткое макс.
16 мм2
Сечение гибкого провода мин.
0,5 мм2
Сечение гибкого провода макс.
16 мм2
Сечение проводника AWG мин.
8
Сечение проводника AWG макс.
6
Длина зачистки
10 мм
Винтовая резьба
М4
Момент затяжки, мин
1,2 Нм
Максимальный момент затяжки
1,5 Нм
Сечение проводника, жесткое мин.
0,2 мм2
Сечение проводника, жесткое макс.
4 мм2
Сечение гибкого провода мин.
0,2 мм2
Сечение гибкого провода макс.
2,5 мм2
Сечение проводника AWG мин.
24
Сечение проводника AWG макс.
12
Винтовая резьба
М4
Момент затяжки, мин
0,5 Нм
Максимальный момент затяжки
0,6 Нм
Виды сигнализации
ВЕЛ
Отображение статуса
Светодиод «Power Good», зеленый
Примечание по отображению статуса
Буферный модуль загружен: светодиод горит
Цвет
зеленый
Примечание по отображению статуса
Буферный модуль загружен: светодиод горит
Напряжение изоляции вход, выход/корпус
500 В
Тип продукта
Буферный модуль
технология IQ
нет
Наработка на отказ (МЭК 61709, серийный номер 29500)
> 902000 ч (40 °С)
Класс защиты
III
Степень загрязнения
2
Ширина
64 мм
Высота
130 мм
Глубина
125 мм
Горизонтальный шаг
3.6 Див.
Расстояние установки справа/слева
0 мм / 0 мм
Расстояние установки сверху/снизу
50 мм / 50 мм
Ширина
122 мм
Высота
130 мм
Глубина
67 мм
Тип крепления
Монтаж на DIN-рейку
Примечание по сборке
выравнивание: по горизонтали 0 мм, по вертикали 50 мм
Монтажное положение
горизонтальная DIN-рейка NS 35, EN 60715
Материал корпуса
Металл
Версия с капюшоном
Листовая оцинкованная сталь, не содержащая хрома (VI)
Версия с боковым элементом
Алюминий (АлМг3)
Степень защиты
IP20
Температура окружающей среды (рабочая)
-25 °С ... 80 °С
Температура окружающей среды (хранение/транспортировка)
-40 °С ... 85 °С
Максимальная высота
2000 м
Климатический класс
3K3 (согласно EN 60721)
Макс. допустимая относительная влажность (при эксплуатации)
<= 95 % (при 25 °C, без конденсации)
Шок
18 мс, 30 г в каждом направлении (согласно IEC 60068-2-27)
Вибрация (работа)
< 15 Гц, амплитуда +/-2,5 мм (согласно IEC 60068-2-6)
Стандарт - Электронное оборудование для использования в электроэнергетических установках и их сборка в электроэнергетические установки.
EN 50178/VDE 0160 (ЗСНН)
Стандарт - Электробезопасность
EN 60950-1/VDE 0805 (БСНН)
Стандарт - безопасное сверхнизкое напряжение
EN 60950-1 (SELV) и EN 60204 (PELV)
Стандарт - безопасная изоляция
DIN ВДЕ 0106-101
Стандарт - Безопасность трансформаторов
ЕН 61558-2-17
Сертификаты UL
UL/C-UL признан UL 60950-1
Электромагнитная совместимость
Соответствие директиве по ЭМС 2014/30/ЕС
Директива по низкому напряжению
Соответствие Директиве по низковольтному оборудованию 2014/35/EC
Помехоустойчивость
ЕН 61000-6-2:2005
Стандарты/правила
ЭН 61000-4-2
Контактный разряд
8 кВ (уровень тестирования 4)
Разряд в воздухе
15 кВ (Уровень тестирования 4)
Комментарии
Критерий А
Стандарты/правила
ЭН 61000-4-3
Диапазон частот
80 МГц ... 1 ГГц
Проверка напряженности поля
20 В/м
Диапазон частот
1 ГГц ... 6 ГГц
Проверка напряженности поля
10 В/м
Комментарии
Критерий А
Стандарты/правила
ЭН 61000-4-4
Вход
2 кВ (Уровень испытаний 3 - асимметричный)
Выход
2 кВ (Уровень испытаний 3 - асимметричный)
Сигнал
2 кВ (Уровень испытаний 4 - асимметричный)
Комментарии
Критерий А
Стандарты/правила
ЭН 61000-4-5
Вход
1 кВ (Уровень испытаний 2 - симметричный)
Выход
1 кВ (Уровень испытаний 2 - симметричный)
Сигнал
1 кВ (Уровень испытаний 2 - асимметричный)
Комментарии
Критерий А
Стандарты/правила
ЭН 61000-4-6
Вход/выход/сигнал
асимметричный
Диапазон частот
0,15 МГц ... 80 МГц
Комментарии
Критерий А
Напряжение
10 В (уровень тестирования 3)
Стандарты/правила
ЭН 61000-6-3
Напряжение радиопомех в соотв. с EN 55011
EN 55011 (EN 55022) Класс B, область применения: промышленность и жилой сектор.
Излучаемые радиопомехи в соотв. с EN 55011
EN 55011 (EN 55022) Класс B, область применения: промышленность и жилой сектор.
Критерий А
Нетrmal operating behavior within the specified limits.
Критерий Б
Временное ухудшение рабочего поведения, которое корректируется самим устройством.
Номер позиции
2320393
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
компьютерная графика
Ключ продукта
CMUQE3
GTIN
4046356554114
Вес за штуку (включая упаковку)
1,440 г
Вес за штуку (без упаковки)
1,306 г
Номер таможенного тарифа
85322200
Страна происхождения
Китай
ЭКЛАСС-13.0
27040692
ЭКЛАСС-15.0
27040692
ЭТИМ 10.0
EC002850
СПСК 21.0
26111700
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
7(а), 7(в)-I
Экологичный период использования (EFUP)
EFUP-25 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
