QUINT4-UPS/1AC/1AC/1KVA - Источник бесперебойного питания
QUINT4-UPS/1AC/1AC/1KVA - Источник бесперебойного питания

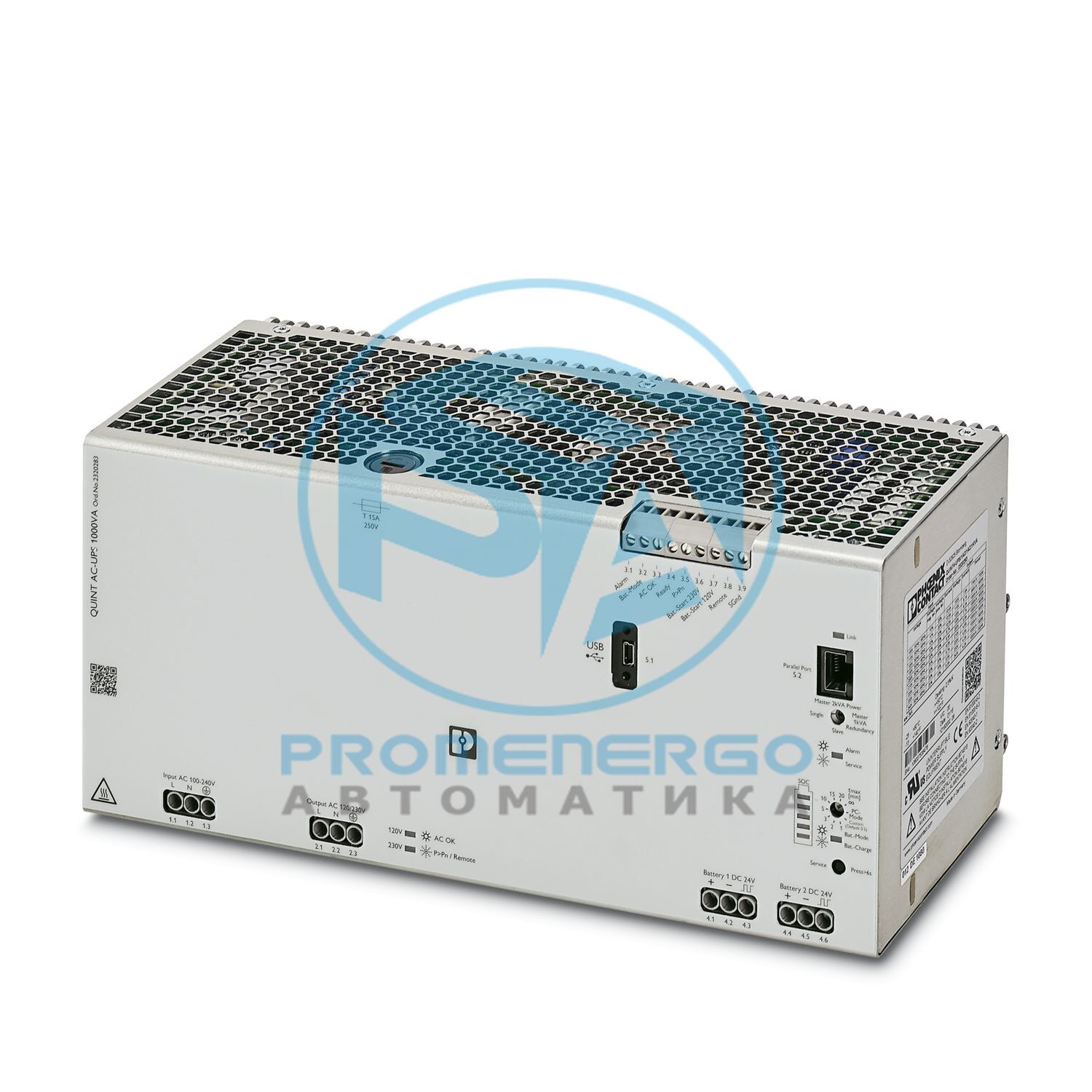

Источник бесперебойного питания с технологией IQ для монтажа на DIN-рейке. Вход: 120/230 В переменного тока, выход: 120/230 В переменного тока/1 кВА. Предоставляет информацию о состоянии заряда, оставшемся времени автономной работы и сроке службы модуля перезаряжаемой батареи в любое время, тем самым повышая доступность системы.
Технические характеристики
Входное напряжение
100 В переменного тока -10 % / +20 %
Диапазон входного напряжения
90 В переменного тока ... 264 В переменного тока
Диапазон входного напряжения переменного тока
184 В переменного тока ... 264 В переменного тока
Типичное напряжение национальной сети
120 В переменного тока
Тип напряжения питания
переменного тока
Диапазон частот переменного тока
45 Гц ... 65 Гц
Буферный период
1 ч (38 Ач)
Потребляемый ток
10,4 А (100 В переменного тока)
Переменный порог подключения
Можно настроить с помощью программного обеспечения UPS-CONF.
Коэффициент мощности (cos phi)
0.9
Байпасный предохранитель
Т 15 А/250 В (МДА-15-Р)
Допустимый резервный предохранитель
B16 230 В переменного тока
Обозначение
Удаленный
Низкий сигнал
Подключение к SGnd с сопротивлением < 2,7 кОм
Высокий сигнал
Разомкнут (> 35 кОм между Remote и SGnd)
Пуск от аккумулятора, низкий сигнал 120 В переменного тока
Подключение к SGnd с сопротивлением < 2,7 кОм
Пуск от аккумулятора, высокий сигнал 120 В переменного тока
Разомкнут (> 200 кОм между Bat.-Start и SGnd)
Классификация согласно IEC 62040-3
ВФИ-СС-111
Эффективность
> 92 % (120 В переменного тока)
Номинальное выходное напряжение
100 В переменного тока
Форма выходного напряжения
Чистый синус
Номинальный выходной ток (I N)
7,8 А (100 В переменного тока)
ПОВЫШЕНИЕ МОЩНОСТИ (I Boost)
13 А (120 В переменного тока)
Выходная мощность
778 ВА (700 Вт)
Полная мощность
1 кВА (UN ? 120 В переменного тока)
Номинальная мощность
900 Вт (UN ? 120 В переменного тока)
Максимальная рассеиваемая мощность без нагрузки
тип. 17 Вт (120 В переменного тока)
Потери мощности, номинальная нагрузка, макс.
тип. 79 Вт (120 В переменного тока)
Крест-фактор
2.8
Время переключения
0 мс
Параллельное соединение
да, 2
Последовательное соединение
нет
Номинальное выходное напряжение
120 В переменного тока +/-2 %
Номинальный выходной ток (I N)
8,3 А
ПОВЫШЕНИЕ МОЩНОСТИ (I Boost)
13 А
Номинальное выходное напряжение
120 В переменного тока +/-2 %
Номинальный выходной ток (I N)
4,3 А (230 В переменного тока)
ПОВЫШЕНИЕ МОЩНОСТИ (I Boost)
7 А (230 В переменного тока)
Номинальная выходная частота
+/- 60 Гц +/-0,5 % (при входной частоте от 55 Гц до < 65 Гц)
Выходное напряжение
24 В
Непрерывный ток нагрузки
<= 20 мА
Выходное напряжение
24 В
Непрерывный ток нагрузки
<= 20 мА
Выходное напряжение
24 В
Непрерывный ток нагрузки
<= 20 мА
Выходное напряжение
24 В
Непрерывный ток нагрузки
<= 20 мА
Выходное напряжение
24 В (БСНН)
Непрерывный ток нагрузки
<= 20 мА
Напряжение окончания заряда
58 В (с температурной компенсацией)
Зарядный ток
5 А
Номинальный диапазон производительности
3,4 Ач... 190 Ач (5x 38 Ач)
Аккумуляторная технология
ВРЛА, ВРЛА-ВТР
Характеристическая кривая заряда
МЕ 0 У
Допустимый резервный предохранитель
50 А / ? 58 В
Способ подключения
Винтовое соединение
Сечение проводника, жесткое мин.
0,2 мм2
Сечение проводника, жесткое макс.
6 мм2
Сечение гибкого провода мин.
0,2 мм2
Сечение гибкого провода макс.
4 мм2
Одиночный провод/гибкая клемма с наконечником и пластиковой втулкой, мин.
0,25 мм2
Одиночный провод/гибкая клемма с наконечником и пластиковой втулкой, макс.
4 мм2
Одиночный провод/гибкая клемма с наконечником без пластиковой втулки, мин.
0,25 мм2
Одиночный провод/гибкая клемма с наконечником без пластиковой втулки, макс.
4 мм2
Сечение проводника AWG мин.
30
Сечение проводника AWG макс.
10
Длина зачистки
8 мм
Момент затяжки, мин
0,5 Нм
Максимальный момент затяжки
0,6 Нм
Способ подключения
Винтовое соединение
Сечение проводника, жесткое мин.
0,2 мм2
Сечение проводника, жесткое макс.
6 мм2
Сечение гибкого провода мин.
0,2 мм2
Сечение гибкого провода макс.
4 мм2
Одиночный провод/гибкая клемма с наконечником и пластиковой втулкой, мин.
0,25 мм2
Одиночный провод/гибкая клемма с наконечником и пластиковой втулкой, макс.
4 мм2
Одиночный провод/гибкая клемма с наконечником без пластиковой втулки, мин.
0,25 мм2
Одиночный провод/гибкая клемма с наконечником без пластиковой втулки, макс.
4 мм2
Сечение проводника AWG мин.
30
Сечение проводника AWG макс.
10
Длина зачистки
8 мм
Момент затяжки, мин
0,5 Нм
Максимальный момент затяжки
0,6 Нм
Способ подключения
Винтовое соединение
Сечение проводника, жесткое мин.
0,2 мм2
Сечение проводника, жесткое макс.
2,5 мм2
Сечение гибкого провода мин.
0,2 мм2
Сечение гибкого провода макс.
2,5 мм2
Одиночный провод/гибкая клемма с наконечником и пластиковой втулкой, мин.
0,2 мм2
Одиночный провод/гибкая клемма с наконечником и пластиковой втулкой, макс.
2,5 мм2
Одиночный провод/гибкая клемма с наконечником без пластиковой втулки, мин.
0,2 мм2
Одиночный провод/гибкая клемма с наконечником без пластиковой втулки, макс.
2,5 мм2
Сечение проводника AWG мин.
30
Сечение проводника AWG макс.
12
Длина зачистки
8 мм
Момент затяжки, мин
0,5 Нм
Максимальный момент затяжки
0,6 Нм
Интерфейс
МИНИ-USB тип Б
Особенности
запираемый
Максимальная длина кабеля
3 м
Виды сигнализации
ВЕЛ
Обозначение сигнализации
кондиционер в порядке
Отображение статуса
ВЕЛ
Цвет
зеленый
Обозначение сигнализации
Тревога
Отображение статуса
ВЕЛ
Цвет
красный
Обозначение сигнализации
Режим батареи
Отображение статуса
ВЕЛ
Цвет
желтый
Обозначение сигнализации
Готовый
Обозначение сигнализации
П>П н
Отображение статуса
ВЕЛ
Цвет
зеленый
Обозначение сигнализации
Опорный потенциал для сигнальных входов и выходов
Количество фаз
1
Тип продукта
ИБП переменного тока
Семейство продуктов
ИБП КВИНТ AC
Наработка на отказ (МЭК 61709, серийный номер 29500)
217546 ч (230 В переменного тока, при 40 °C)
Класс защиты
я
Категория перенапряжения
II
Степень загрязнения
3 (<= 130 В переменного тока)
Время
68970 ч.
Ширина
290 мм
Высота
130 мм
Глубина
125 мм
Расстояние установки справа/слева
5 мм / 5 мм
Расстояние установки сверху/снизу
50 мм / 50 мм
Тип крепления
Монтаж на DIN-рейку
Материал корпуса
Металл
Версия с капюшоном
Листовая сталь, покрытие DIN EN ISO2081 - Fe/Zn 18/B/TopCoat, прозрачный синий
Версия с боковым элементом
Алюминиевая пластина, DIN EN 573-3
Степень защиты
IP20
Температура окружающей среды (рабочая)
-25 °C ... 60 °C (> 50 °C: 2,5 %/K)
Температура окружающей среды (хранение/транспортировка)
-40 °С ... 85 °С
Максимальная высота
<= 3000 м (> 2000 м: 0,6 %/100 м)
Климатический класс
3К3 (ЕН 60721)
Макс. допустимая относительная влажность (при эксплуатации)
<= 95 %
Шок
15 г во всех направлениях (EN 60068-2-27)
Вибрация (работа)
5 Гц...100 Гц, 0,7g (EN 60068-2-6)
Стандартное обозначение
Системы бесперебойного питания
Стандарты/спецификации
ЭН 62040-1
Идентификация
UL/C-UL признан UL 1778
Электромагнитная совместимость
Соответствие директиве по ЭМС 2014/30/ЕС
Директива по низкому напряжению
Соответствие Директиве по низковольтному оборудованию 2014/35/EC
Помехи
Нетise emission in accordance with EN 62040-2
Помехоустойчивость
Иммунитет согласно EN 62040-2
Помехоустойчивость
Помехоустойчивость согласно EN 61000-6-1 (жилое помещение), EN 61000-6-2 (промышленное производство)
Стандарты/правила
ЭН 61000-4-2
Контактный разряд
+/- 6 кВ
Разряд в воздухе
+/- 8 кВ
Комментарии
Критерий А
Стандарты/правила
ЭН 61000-4-3
Диапазон частот
80 МГц ... 6 ГГц
Проверка напряженности поля
10 В/м
Комментарии
Критерий А
Стандарты/правила
ЭН 61000-4-4
Вход
+/- 2 кВ
Выход
+/- 2 кВ
Сигнал
+/- 2 кВ
Комментарии
Критерий A (B для USB)
Стандарты/правила
ЭН 61000-4-5
Сигнал
1 кВ (асимметричный)
Комментарии
Критерий А
Ввод/вывод
+/- 1 кВ (симметричный)
Стандарты/правила
ЭН 61000-4-6
Диапазон частот
0,15 МГц ... 80 МГц
Комментарии
Критерий А
Напряжение
10 В
Стандарты/правила
ЭН 61000-4-8
Частота
50 Гц
Проверка напряженности поля
100 А/м
Комментарии
Критерий А
Критерий А
Нетrmal operating behavior within the specified limits.
Критерий Б
Временное ухудшение рабочего поведения, которое корректируется самим устройством.
