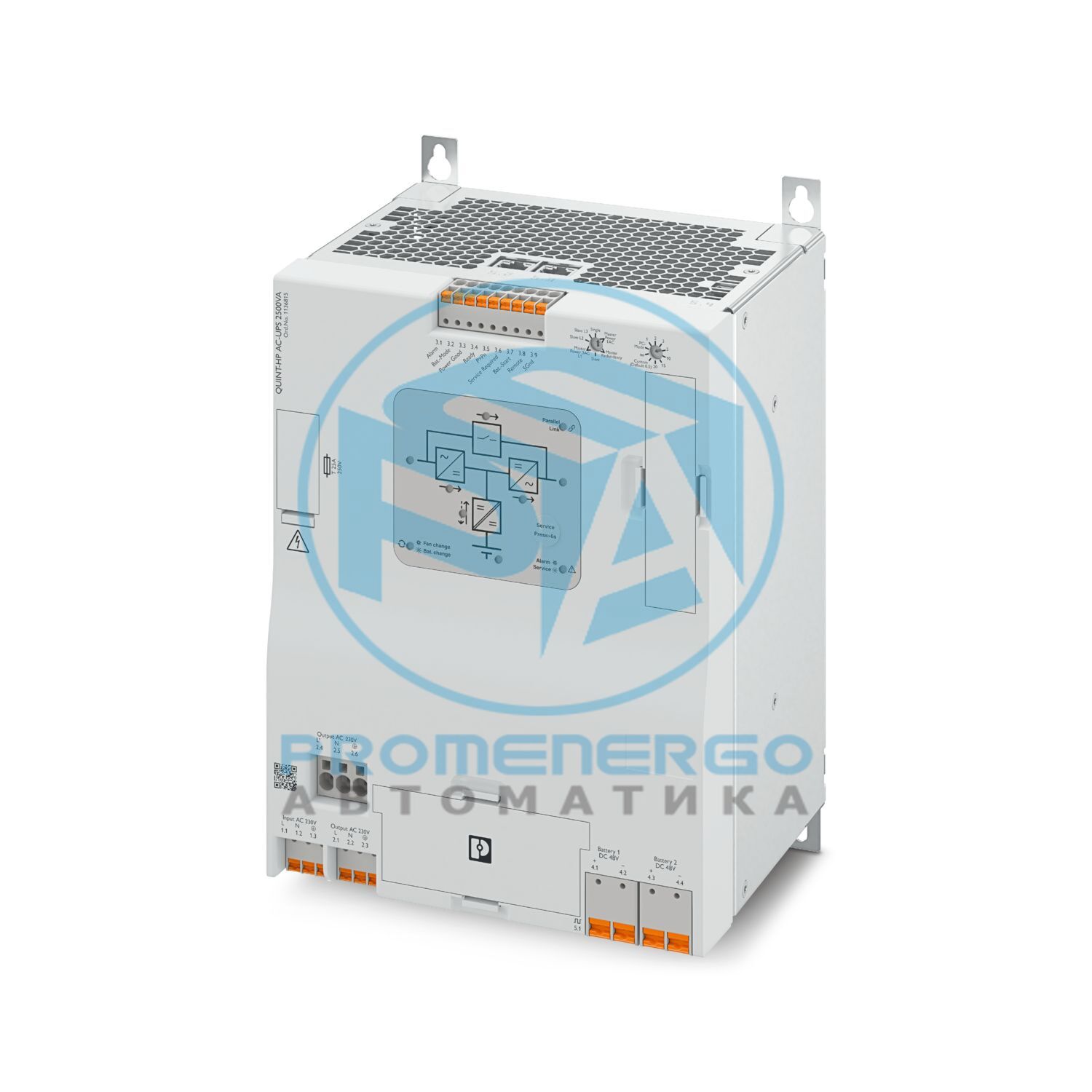

QUINT-HP-UPS/230AC/2,5KVA/PT - Источник бесперебойного питания
ИБП QUINT AC, IQ Technology, монтаж на панели, вход: 230 В переменного тока, выход: 230 В переменного тока / 2500 ВА. Для работы требуется как минимум 2x 1133819.
Технические характеристики
Примечание по батарее Для правильной работы ИБП необходимы как минимум 2 аккумуляторных модуля QUINT-HP-BAT/PB/48DC/7.0AH/PT (1133819). Для увеличения времени автономной работы к ИБП всегда необходимо подключать несколько батарейных модулей (2, 4, 6, 8 или 10). К одному ИБП можно подключить максимум 10 батарей.
Входное напряжение 200 В переменного тока -10 % / +20 % Тип напряжения питания переменного тока Диапазон частот (f N ) 47,5 Гц ... 52,5 Гц Байпасный предохранитель 25 А Т 250 В Допустимый резервный предохранитель Б25 С25 Потребляемый ток ном. 15,2 А (200 В переменного тока) Номинальная кратковременная допустимая нагрузка по току Icw 6 кА
Классификация согласно IEC 62040-3 ВФИ-СС-111 Эффективность > 95 % (100 % нагрузка, аккумулятор заряжен) Полная мощность 2500 ВА Реальная сила 2250 Вт Крест-фактор 2.8 Время переключения 0 мс Параллельное соединение да Последовательное соединение нет Перегрузочная способность Работа от сети 120 % ... 150 % (20 с / 5 с, затем переключение в режим байпаса) Перегрузочная способность Работа от аккумулятора 120 % ... 150 % (20 с/5 с, затем выключение) Возможность перегрузки Режим байпаса 120 % ... 150 % (длительный период / 20 с, затем выключение) Номинальная кратковременная допустимая нагрузка по току Icw 6 кА Выходное напряжение 200 В переменного тока +/-2 % Форма выходного напряжения Чистый синус Выходной ток ном. 12,5 А (200 В переменного тока) Статическое усиление (I Stat.Boost ) ном. 10,4 А (240 В переменного тока) Максимальная рассеиваемая мощность без нагрузки 10 Вт Потери мощности, номинальная нагрузка, макс. < 100 Вт (100 % нагрузка, аккумулятор заряжен) Номинальная выходная частота 50 Гц Электронное ограничение тока > 2,5 x Выход: Ном. ток. (> 200 мс) Максимальная рассеиваемая мощность без нагрузки 10 Вт Потери мощности, номинальная нагрузка, макс. 275 Вт (100 % нагрузка, аккумулятор заряжен) Номинальная выходная частота 50 Гц Общий коэффициент гармонических искажений (THD) < 3 % (линейная нагрузка) Электронное ограничение тока > 2,5 x Выход: Ном. ток. (> 200 мс)
Входное напряжение 48 В постоянного тока Входной ток макс. 40 А Номинальный диапазон производительности 7 Ач ... 200 Ач Зарядный ток макс. 10 А Ток короткого замыкания 650 А (< 1,5 мс) Параллельное соединение да Последовательное соединение нет IQ-Технологии да Допустимый резервный предохранитель 40 А Датчик температуры да Допустимый резервный предохранитель 40 А
Позиция 1.х Идентификация 1,1 (Л), 1,2 (Н), 1,3 (?) Маркировка положения 1,1 (Л), 1,2 (Н), 1,3 (?) Способ подключения Соединение push-in жесткий 2,5 мм2 ... 6 мм2 гибкий 2,5 мм2 ... 6 мм2 гибкий с наконечником без пластиковой втулки 2,5 мм2 ... 4 мм2 гибкий с наконечником с пластиковой втулкой 2,5 мм2 ... 4 мм2 AWG 14...10 (Си) Длина зачистки 10 мм (жесткий/гибкий/наконечник) Позиция 2.х Идентификация 2,1 (Л), 2,2 (Н), 2,3 (?) Маркировка положения 2,1 (Л), 2,2 (Н), 2,3 (?) Способ подключения Соединение push-in жесткий 2,5 мм2 ... 6 мм2 гибкий 2,5 мм2 ... 6 мм2 гибкий с наконечником без пластиковой втулки 2,5 мм2 ... 4 мм2 гибкий с наконечником с пластиковой втулкой 2,5 мм2 ... 4 мм2 AWG 14...10 (Си) Длина зачистки 10 мм (жесткий/гибкий/наконечник) Позиция 2.х Идентификация 2,4 (Л'), 2,5 (Н), 2,6 (?) Маркировка положения 2,4 (Л'), 2,5 (Н), 2,6 (?) Способ подключения Соединение push-in жесткий 2,5 мм2 ... 6 мм2 гибкий 2,5 мм2 ... 6 мм2 гибкий с наконечником без пластиковой втулки 2,5 мм2 ... 4 мм2 гибкий с наконечником с пластиковой втулкой 2,5 мм2 ... 4 мм2 AWG 14...10 (Си) Длина зачистки 15 мм (жесткий/гибкий/наконечник) Позиция 4.х Идентификация 4.1, 4.2; 4.3, 4.4 Маркировка положения 4.1 (+), 4.2 (-), 4.3 (+), 4.4 (-) Способ подключения Соединение push-in жесткий 6 мм2 ... 16 мм2 гибкий 6 мм2 ... 16 мм2 гибкий с наконечником без пластиковой втулки 6 мм2 ... 16 мм2 гибкий с наконечником с пластиковой втулкой 6 мм2 ... 16 мм2 AWG 8...6 (Си) Длина зачистки 18 мм (жесткий/гибкий/наконечник) Позиция 3.х Идентификация 3.1 ... 3.9 Маркировка положения 3.1 (Тревога), 3.2 (Режим батареи), 3.3 (Питание хорошее), 3.4 (Готовность), 3.5 (P>Pn), 3.6 (Требуется обслуживание), 3.7 (Запуск батареи), 3.8 (Удаленный), 3.9 (Зем.) Способ подключения Соединение push-in жесткий 0,2 мм2 ... 4 мм2 гибкий 0,2 мм2 ... 4 мм2 гибкий с наконечником без пластиковой втулки 0,2 мм2 ... 2,5 мм2 гибкий с наконечником с пластиковой втулкой 0,2 мм2 ... 2,5 мм2 AWG 24...12 (Си) Длина зачистки 10 мм (жесткий/гибкий/наконечник) Позиция 5.х Идентификация 5.1 ... 5.3 Маркировка положения 5.1 (LIN), 5.2 (параллельный порт), 5.3 (параллельный порт) Способ подключения RJ45
Интерфейс Интерфейс связи модуля батареи Количество интерфейсов 1 Способ подключения RJ45 Позиция 5.х Блокировка Запирающий зажим Физика трансмиссии Витая пара 4x2 Интерфейс Интерфейс связи для параллельной работы Количество интерфейсов 2 Способ подключения RJ45 Позиция 5.х Блокировка Запирающий зажим Физика трансмиссии Витая пара 4x2
Обозначение сигнализации Бат.-Старт Позиция 3.х Маркировка положения 3.7 (Бат.-Старт) Низкий сигнал Подключение к SGnd с сопротивлением < 2,7 кОм Высокий сигнал Разомкнут (> 200 кОм между Bat.-Start и SGnd) Обозначение сигнализации Удаленный Позиция 3.х Маркировка положения 3.8 (Удаленно) Низкий сигнал Подключение к SGnd с сопротивлением < 2,7 кОм Высокий сигнал Разомкнут (> 35 кОм между Remote и SGnd) Позиция 3.х Обозначение сигнализации Тревога Маркировка положения 3.1 (Тревога) Коммутационный выход Транзисторный выход, активный Выходное напряжение 24 В Непрерывный ток нагрузки <= 20 мА Позиция 3.х Обозначение сигнализации Бат.-режим Маркировка положения 3.2 (режим батареи) Коммутационный выход Транзисторный выход, активный Выходное напряжение 24 В Непрерывный ток нагрузки <= 20 мА Позиция 3.х Обозначение сигнализации Мощность хорошая Маркировка положения 3.3 (Хорошая мощность) Коммутационный выход Транзисторный выход, активный Выходное напряжение 24 В Непрерывный ток нагрузки <= 20 мА Позиция 3.х Обозначение сигнализации Готовый Маркировка положения 3.4 (Готово) Коммутационный выход Транзисторный выход, активный Выходное напряжение 24 В Непрерывный ток нагрузки <= 20 мА Позиция 3.х Обозначение сигнализации П>П н Маркировка положения 3,5 (П>Пн) Коммутационный выход Транзисторный выход, активный Выходное напряжение 24 В Непрерывный ток нагрузки <= 20 мА Позиция 3.х Обозначение сигнализации Требуется обслуживание Маркировка положения 3.6 (Требуется обслуживание) Коммутационный выход Транзисторный выход, активный Выходное напряжение 24 В Непрерывный ток нагрузки <= 20 мА Функция Сигнальная земля Опорный потенциал Для сигнальных входов и сигнальных выходов
Тип продукта ИБП переменного тока Семейство продуктов ИБП КВИНТ AC Класс защиты я Категория перенапряжения II Степень загрязнения 2
Ширина 188 мм Высота 240 мм Глубина 143 мм Диаметр 5,5 мм Расстояние установки справа/слева 0 мм / 0 мм Расстояние установки сверху/снизу 50 мм / 50 мм
Тип крепления Монтаж на панели
Степень защиты IP20 Температура окружающей среды (рабочая) -25 °C ... 60 °C (> 50 °C: 2,5 %/K) Температура окружающей среды (хранение/транспортировка) -40 °С ... 85 °С Максимальная высота <= 4000 м (> 1000 м: 3 %/1000 м) Макс. допустимая относительная влажность (при эксплуатации) <= 95 % Шок 30 г в каждом направлении, согласно IEC 60068-2-27. Вибрация (работа) 5 Гц...100 Гц, 0,7g (EN 60068-2-6)
Стандартное обозначение Системы бесперебойного питания Стандарты/спецификации ЭН 62040-1
Электромагнитная совместимость Соответствие директиве по ЭМС 2014/30/ЕС Директива по низкому напряжению Соответствие Директиве по низковольтному оборудованию 2014/35/EC Помехи Нетise emission Помехоустойчивость Иммунитет Стандарты/правила ЭН 61000-4-2 Контактный разряд +/- 6 кВ Разряд в воздухе +/- 8 кВ Комментарии Критерий А Стандарты/правила ЭН 61000-4-3 Диапазон частот 80 МГц ... 6 ГГц Проверка напряженности поля 10 В/м Комментарии Критерий А Стандарты/правила ЭН 61000-4-4 Вход +/- 2 кВ Выход +/- 2 кВ Сигнал +/- 2 кВ Комментарии Критерий А Стандарты/правила ЭН 61000-4-5 Сигнал 1 кВ (асимметричный) Комментарии Критерий А Ввод/вывод +/- 1 кВ (симметричный) Стандарты/правила ЭН 61000-4-6 Диапазон частот 0,15 МГц ... 80 МГц Сигнал 10 В (асимметричный) Комментарии Критерий А Стандарты/правила ЭН 61000-4-8 Частота 50 Гц Сигнал 30 А/м Комментарии Критерий А Стандарты/правила ЭН 61000-4-13 Комментарии Критерий А Критерий А Нетrmal operating behavior within the specified limits. Критерий Б Временное ухудшение рабочего поведения, которое корректируется самим устройством.
Номер позиции 1136815 Упаковочная единица 1 шт. Минимальный объем заказа 1 шт. Ключ продаж компьютерная графика Ключ продукта CMUW15 GTIN 4063151073121 Вес за штуку (включая упаковку) 5.900 г Вес за штуку (без упаковки) 5.400 г Номер таможенного тарифа 85371091 Страна происхождения DE
ЭКЛАСС-13.0 27040705 ЭКЛАСС-15.0 27040705
Соответствует требованиям ЕС RoHS к веществам Да (Нет exemptions) Экологичный период использования (EFUP) EFUP-E Нет hazardous substances above the limits Вещество-кандидат REACH (№ CAS) Нет substance above 0.1 wt% CO2e кг 167 543 кг CO2-экв.
