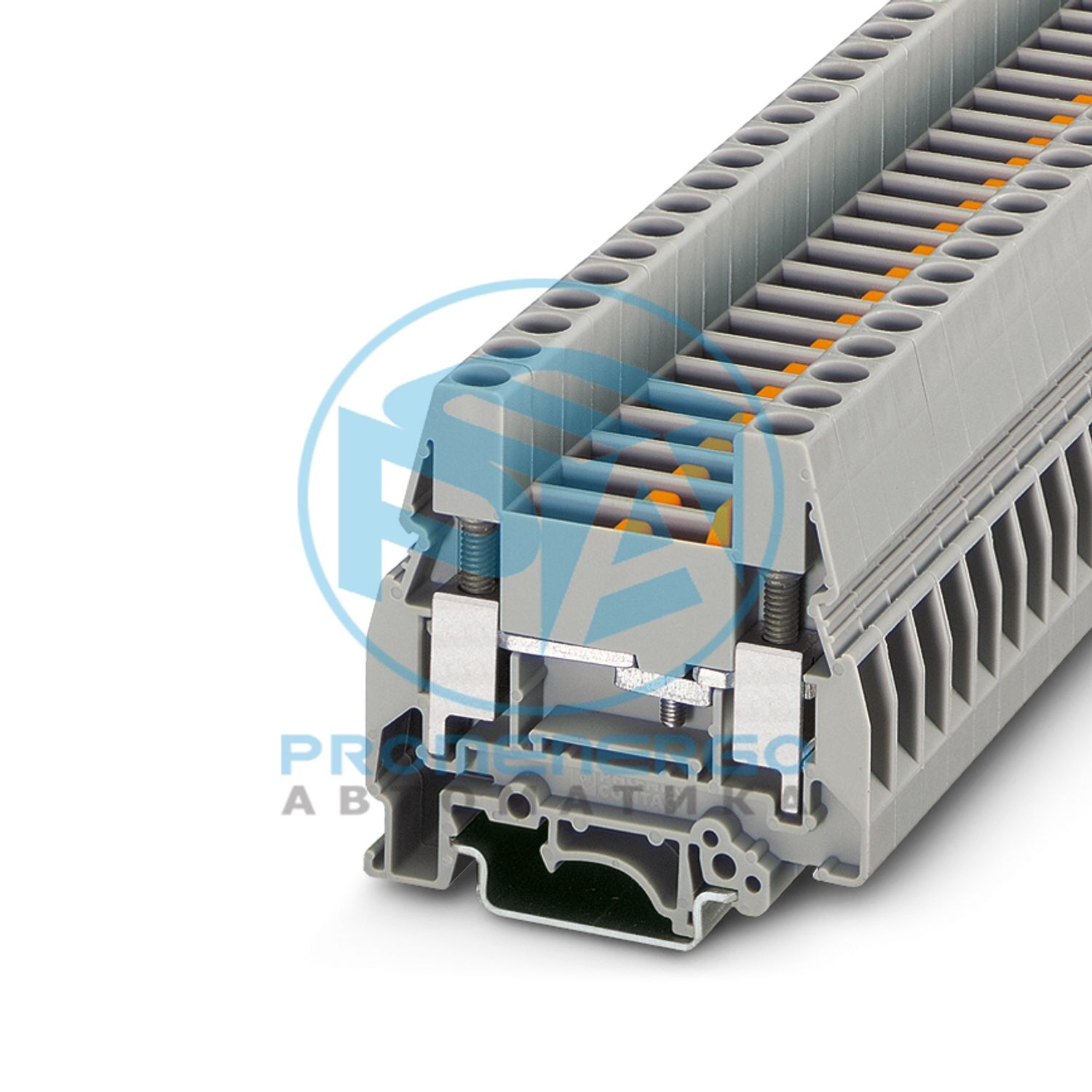

URTK/S-BEN 10 - Клеммный блок с размыкателем для проверки
URTK/S-BEN 10 - Клеммный блок с размыкателем для проверки
Клеммный блок с тестовым размыкателем, ном. напряжение: 500 В, номинальный ток: 57 А, способ подключения: Винтовое соединение, Номинальное сечение: 10 мм 2 , сечение: 0,5 мм 2 - 16 мм 2 , тип монтажа: NS 35/7,5, NS 35/15, NS 32, цвет: серый
Технические характеристики
Тип продукта
Тестовый размыкающий клеммный блок
Количество соединений
2
Количество строк
1
Потенциалы
1
Категория перенапряжения
III
Степень загрязнения
3
Номинальное импульсное напряжение
6 кВ
Максимальная рассеиваемая мощность для номинального состояния
1,82 Вт
Количество соединений на уровень
2
Номинальное сечение
10 мм2
Момент затяжки ползуна разъединителя
М3 0,6...0,8 Нм
Способ подключения
Винтовое соединение
Винтовая резьба
М4
Момент затяжки
1,5...1,8 Нм
Длина зачистки
11 мм
Внутренний цилиндрический калибр
А6
Подключение в соотв. со стандартом
МЭК 60947-7-1
Сечение проводника жесткое
0,5 мм2 ... 16 мм2
Сечение AWG
20 ... 6 (преобразовано согласно IEC)
Сечение провода гибкое
0,5 мм2 ... 10 мм2
Сечение провода, гибкий [AWG]
20 ... 8 (преобразовано согласно IEC)
Гибкое сечение провода (наконечник без пластиковой втулки)
0,5 мм2 ... 10 мм2
Сечение гибкого провода (наконечник с пластиковой втулкой)
0,5 мм2 ... 6 мм2
Поперечное сечение с вставной перемычкой, жесткое
10 мм2
Поперечное сечение с вставной перемычкой, гибкая
10 мм2
2 провода одинакового сечения, жесткие
0,5 мм2 ... 6 мм2
2 гибких провода одинакового сечения
0,5 мм2 ... 4 мм2
2 провода одинакового сечения, гибкие, с наконечником без пластиковой втулки
0,5 мм2 ... 6 мм2
2 гибких провода одинакового сечения, с наконечником TWIN и пластиковой втулкой
0,5 мм2 ... 4 мм2
Номинальное сечение
10 мм2
Номинальный ток
57 А
Максимальный ток нагрузки
76 А (при поперечном сечении провода 16 мм2)
Номинальное напряжение
500 В
Ширина
8,2 мм
Ширина торцевой крышки
2,2 мм
Высота
61 мм
Глубина на NS 32
63,5 мм
Глубина по НС 35/7,5
58,6 мм
Глубина по NS 35/15
66,1 мм
Цвет
серый (RAL 7042)
Класс воспламеняемости согласно UL 94.
В0
Группа изоляционных материалов
я
Изоляционный материал
Пенсильвания
Применение статического изоляционного материала на холоде
-60 °С
Относительный температурный индекс изоляционного материала (электрика, UL 746 B)
130 °С
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R22
HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R23
HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R24
HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R26
HL 1 - HL 3
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
прошедший
Удельная оптическая плотность дыма NFPA 130 (ASTM E 662)
прошедший
Токсичность дымовых газов NFPA 130 (SMP 800C)
прошедший
Результат
Тест пройден
Требование испытания на повышение температуры
Повышение температуры <= 45 К
Результат
Тест пройден
Кратковременно выдерживаемый ток 10 мм2
1,2 кА
Результат
Тест пройден
Уставка испытательного напряжения
1,89 кВ
Результат
Тест пройден
Открытая боковая панель
Да
Результат
Тест пройден
DIN-рейка/фиксирующая опора
Н.С. 32/Н. 35
Уставка испытательного усилия
5 Н
Результат
Тест пройден
Время воздействия
30 с
Результат
Тест пройден
Температура окружающей среды (рабочая)
-60 °C ... 110 °C (диапазон рабочих температур, включая самонагрев; максимальную кратковременную рабочую температуру см. в RTI Elec.)
Температура окружающей среды (хранение/транспортировка)
-25 °С ... 60 °С (кратковременно, не более 24 ч, от -60 °С до +70 °С)
Температура окружающей среды (сборка)
-5 °С ... 70 °С
Температура окружающей среды (срабатывание)
-5 °С ... 70 °С
Допустимая влажность (эксплуатация)
20 % ... 90 %
Допустимая влажность (хранение/транспортировка)
30 % ... 70 %
Подключение в соотв. со стандартом
МЭК 60947-7-1
Тип крепления
НС 35/7,5
Винтовая резьба
М3
Номер позиции
0309109
Упаковочная единица
50 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
бакалавр
Ключ продукта
BE1233
GTIN
4017918155230
Вес за штуку (включая упаковку)
29,62 г
Вес за штуку (без упаковки)
28,1 г
Номер таможенного тарифа
85369010
Страна происхождения
ТР
ЭКЛАСС-13.0
27250109
ЭКЛАСС-15.0
27250109
ЭТИМ 10.0
EC000902
СПСК 21.0
39121400
Полевая проводка
600 В
Заводская проводка
600 В
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
6(с)
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
