RT 4-T-P/P - Клемма с размыкателем для тестирования
RT 4-T-P/P - Клемма с размыкателем для тестирования

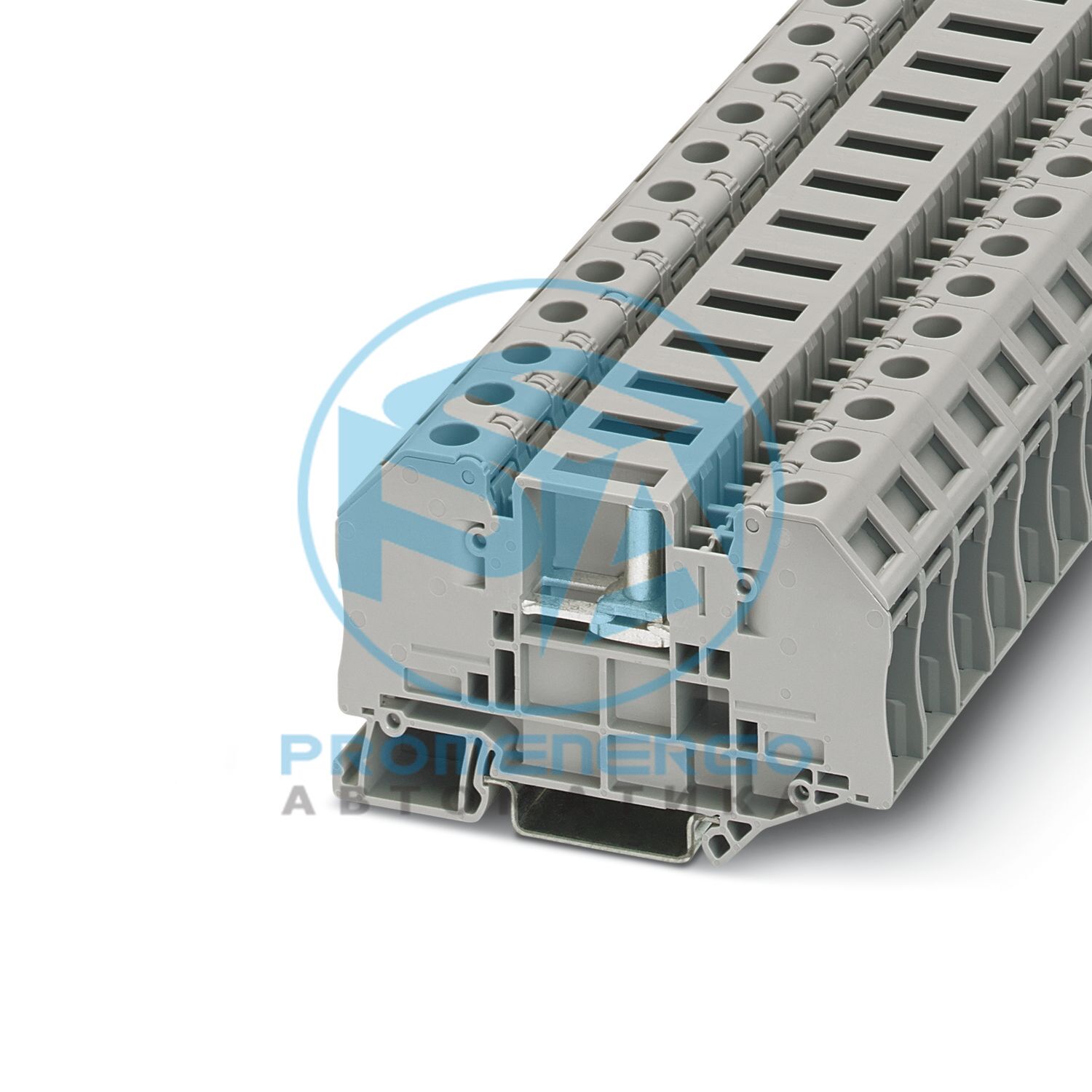

Клемма с тестовым размыкателем, Примечание: удлинитель пути BE-RT... следует использовать для неизолированных кабельных наконечников (см. аксессуары)., С винтами с тестовой головкой для вставки тестовых штекеров, ном. напряжение: 500 В, номинальный ток: 41 А, 1 уровень, способ подключения: Болтовое соединение, Номинальное сечение: 6 мм 2 , монтаж: NS 35/7,5, NS 35/15, цвет: серый
Технические характеристики
Общий
Нетte: the BE-RT... path extension is to be used for non-insulated cable lugs (see accessories).
Тип продукта
Клеммный блок с болтовым соединением
Семейство продуктов
РТ
Область применения
Машиностроение
Количество соединений
2
Количество строк
1
Потенциалы
1
Категория перенапряжения
III
Степень загрязнения
3
Номинальное импульсное напряжение
6 кВ
Максимальная рассеиваемая мощность для номинального состояния
1,31 Вт
Количество соединений на уровень
2
Номинальное сечение
6 мм2
Номинальное сечение AWG
10
Способ подключения
Болтовое соединение
Длина зачистки
Длина зачистки зависит от технических характеристик, предоставленных производителем кабельных наконечников.
Подключение в соотв. со стандартом
МЭК 60947-7-1
Номинальное сечение
6 мм2
Номинальный ток
41 А
Максимальный ток нагрузки
41 А
Номинальное напряжение
500 В
Винтовая резьба
М4
Подключение в соотв. со стандартом
DIN 46234:1980-03
Поперечное сечение
0,1 мм2 ... 6 мм2
Диапазон поперечного сечения AWG
26 ... 10 (преобразовано согласно IEC)
Диаметр отверстия
4,3 мм
Ширина
8 мм
Диаметр болта
4 мм
Винтовая резьба
М4
Момент затяжки
1,5...1,8 Нм
Подключение в соотв. со стандартом
DIN 46237:1970-07
Поперечное сечение
0,5 мм2 ... 6 мм2
Диапазон поперечного сечения AWG
20 ... 10 (преобразовано согласно IEC)
Диаметр отверстия
4,3 мм
Ширина
8 мм
Диаметр болта
4 мм
Винтовая резьба
М4
Момент затяжки
1,5...1,8 Нм
Цвет идентификации кольцевых кабельных наконечников: красный
1 мм2
Цвет идентификации кольцевых кабельных наконечников: синий.
2,5 мм2
Цвет идентификации кольцевых кабельных наконечников: желтый
6 мм2
Ширина
12,3 мм
Ширина торцевой крышки
2,2 мм
Высота
82,4 мм
Глубина по НС 35/7,5
51 мм
Глубина по NS 35/15
58,5 мм
Цвет
серый (RAL 7042)
Класс воспламеняемости согласно UL 94.
В0
Группа изоляционных материалов
я
Изоляционный материал
Пенсильвания
Применение статического изоляционного материала на холоде
-60 °С
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))
130 °С
Относительный температурный индекс изоляционного материала (электрика, UL 746 B)
130 °С
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R22
HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R23
HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R24
HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R26
HL 1 - HL 3
Калориметрическое тепловыделение NFPA 130 (ASTM E 1354)
28 МДж/кг
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
прошедший
Удельная оптическая плотность дыма NFPA 130 (ASTM E 662)
прошедший
Токсичность дымовых газов NFPA 130 (SMP 800C)
прошедший
Уставка испытательного напряжения
7,3 кВ
Результат
Тест пройден
Требование испытания на повышение температуры
Повышение температуры <= 45 К
Результат
Тест пройден
Кратковременно выдерживаемый ток 6 мм2
0,72 кА
Результат
Тест пройден
Уставка испытательного напряжения
1,89 кВ
Результат
Тест пройден
Открытая боковая панель
Да
Результат
Тест пройден
DIN-рейка/фиксирующая опора
Н.С. 35
Уставка испытательного усилия
5 Н
Результат
Тест пройден
Время воздействия
30 с
Результат
Тест пройден
Спецификация
DIN EN 50155 (VDE 0115-200):2008-03
Спектр
Категория испытаний на длительный срок службы 2, на тележке
Частота
от f 1 = 5 Гц до f 2 = 250 Гц
уровень РАС
6,12 (м/с2)2/Гц
Ускорение
3,12 г
Продолжительность теста на ось
5 часов
Направления испытаний
Ось X, Y и Z
Результат
Тест пройден
Спецификация
DIN EN 50155 (VDE 0115-200):2008-03
Форма импульса
Полусинусоидальный
Ускорение
30 г
Продолжительность шока
18 мс
Количество ударов в каждом направлении
3
Направления испытаний
Ось X, Y и Z (поз. и отр.)
Результат
Тест пройден
Температура окружающей среды (рабочая)
-60 °C ... 110 °C (диапазон рабочих температур, включая самонагрев; максимальную кратковременную рабочую температуру см. в RTI Elec.)
Температура окружающей среды (хранение/транспортировка)
-25 °С ... 60 °С (кратковременно, не более 24 ч, от -60 °С до +70 °С)
