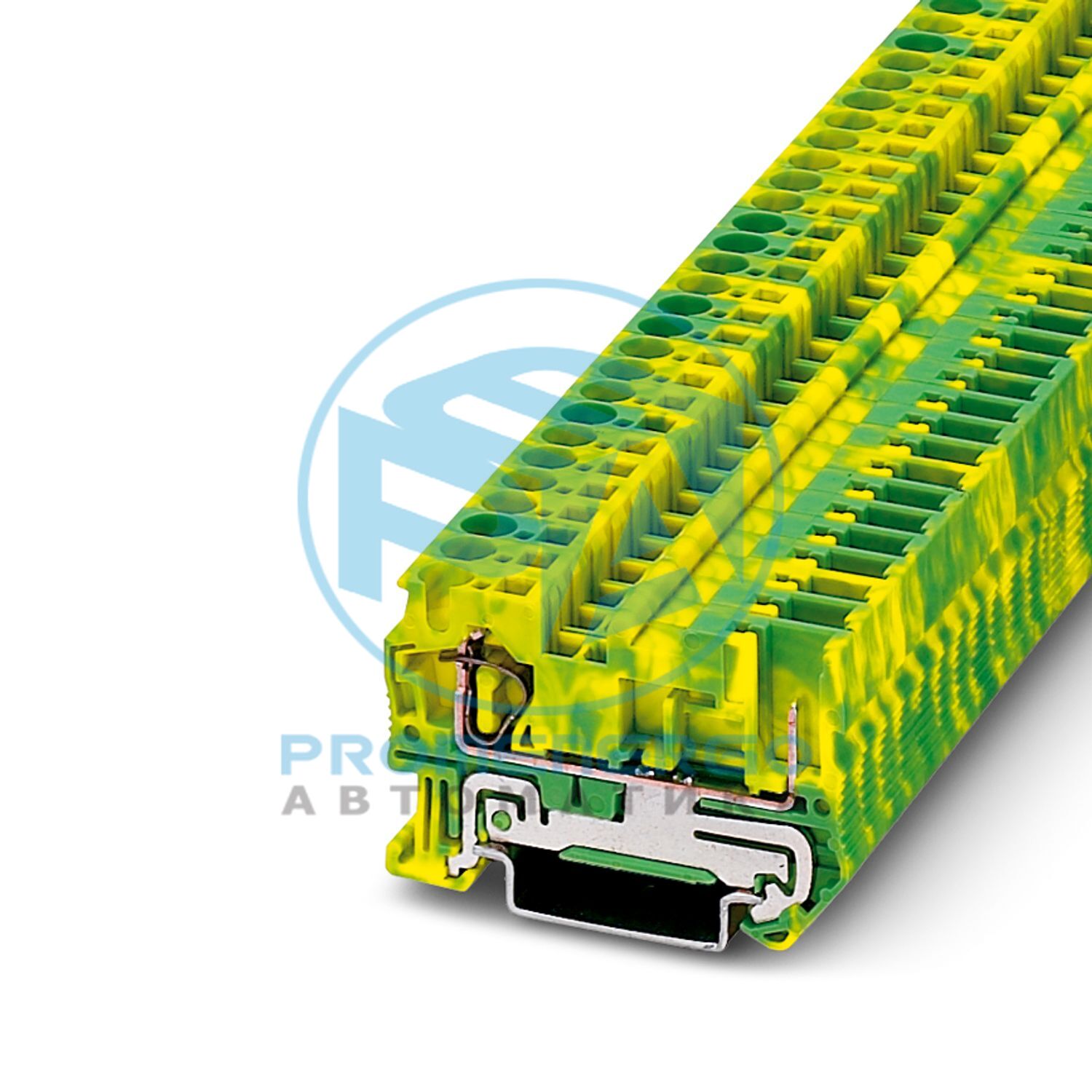

ST 4/ 1P-PE - Пружинная клемма для защитного провода

Пружинная клемма для защитного провода, количество подключений: 2, метод подключения: Пружинная клетка/штекерное соединение, подключение 1-го уровня слева, сечение: 0,08 мм 2 - 6 мм 2 , подключение 1-го уровня справа, тип монтажа: NS 35/7,5, NS 35/15, цвет: зелено-желтый

Технические характеристики

Тип продуктаКлеммный блок заземления
Семейство продуктовСТ
Область примененияЖелезнодорожная отрасль
Количество соединений2
Количество строк1
Категория перенапряженияIII
Степень загрязнения3
Номинальное импульсное напряжение6 кВ
Максимальная рассеиваемая мощность для номинального состояния1,02 Вт
Заземляющая ножкаДа
Количество соединений на уровень2
Номинальное сечение4 мм2
Способ подключенияПружинное/разъемное соединение
ПримечаниеПожалуйста, соблюдайте допустимую нагрузку на DIN-рейку.
Длина зачистки8 мм... 10 мм
Внутренний цилиндрический калибрА3
Подключение в соотв. со стандартомМЭК 61984
Сечение проводника жесткое0,08 мм2 ... 6 мм2
Сечение AWG28 ... 10 (преобразовано согласно IEC)
Сечение провода гибкое0,08 мм2 ... 4 мм2
Сечение провода, гибкий [AWG]28 ... 12 (преобразовано согласно IEC)
Сечение проводника гибкое, сжатое ультразвуком0,34 мм2 ... 6 мм2
Сечение провода, гибкий [AWG], сжатый ультразвуком22 ... 10 (преобразовано согласно IEC)
Гибкое сечение провода (наконечник без пластиковой втулки)0,14 мм2 ... 4 мм2
Сечение гибкого провода (наконечник с пластиковой втулкой)0,14 мм2 ... 4 мм2

Габаритный чертеж

Ширина6,2 мм
Ширина торцевой крышки2,2 мм
Высота55,8 мм
Глубина по НС 35/7,536,5 мм
Глубина по NS 35/1544 мм
Цветзелено-желтый
Класс воспламеняемости согласно UL 94.В0
Группа изоляционных материаловя
Изоляционный материалПенсильвания
Применение статического изоляционного материала на холоде-60 °С
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))130 °С
Относительный температурный индекс изоляционного материала (электрика, UL 746 B)130 °С
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R22HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R23HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R24HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R26HL 1 - HL 3
Калориметрическое тепловыделение NFPA 130 (ASTM E 1354)28 МДж/кг
Воспламеняемость поверхности NFPA 130 (ASTM E 162)прошедший
Удельная оптическая плотность дыма NFPA 130 (ASTM E 662)прошедший
Токсичность дымовых газов NFPA 130 (SMP 800C)прошедший
Открытая боковая панельДа
Температура окружающей среды (рабочая)-60 °C (макс. рабочая температура см. кривую снижения характеристик)
Температура окружающей среды (хранение/транспортировка)-25 °С ... 60 °С (кратковременно, не более 24 ч, от -60 °С до +70 °С)
Температура окружающей среды (сборка)-5 °С ... 70 °С
Температура окружающей среды (срабатывание)-5 °С ... 70 °С
Допустимая влажность (эксплуатация)20 % ... 90 %
Допустимая влажность (хранение/транспортировка)30 % ... 70 %
Подключение в соотв. со стандартомМЭК 61984
Тип крепленияНС 35/7,5
Номер позиции3042722
Упаковочная единица50 шт.
Минимальный объем заказа50 шт.
Ключ продажбакалавр
Ключ продуктаBE2142
GTIN4017918956042
Вес за штуку (включая упаковку)10,9 г
Вес за штуку (без упаковки)10,9 г
Номер таможенного тарифа85369010
Страна происхожденияПЛ
ЭКЛАСС-13.027250117
ЭКЛАСС-15.027250117
ЭТИМ 10.0EC000897
СПСК 21.039121400
Соответствует требованиям ЕС RoHS к веществамДа (Нет exemptions)
Экологичный период использования (EFUP)EFUP-E Нет hazardous substances above the limits
Вещество-кандидат REACH (№ CAS)Нет substance above 0.1 wt%
CO2e кг0,054 кг CO2-экв.
