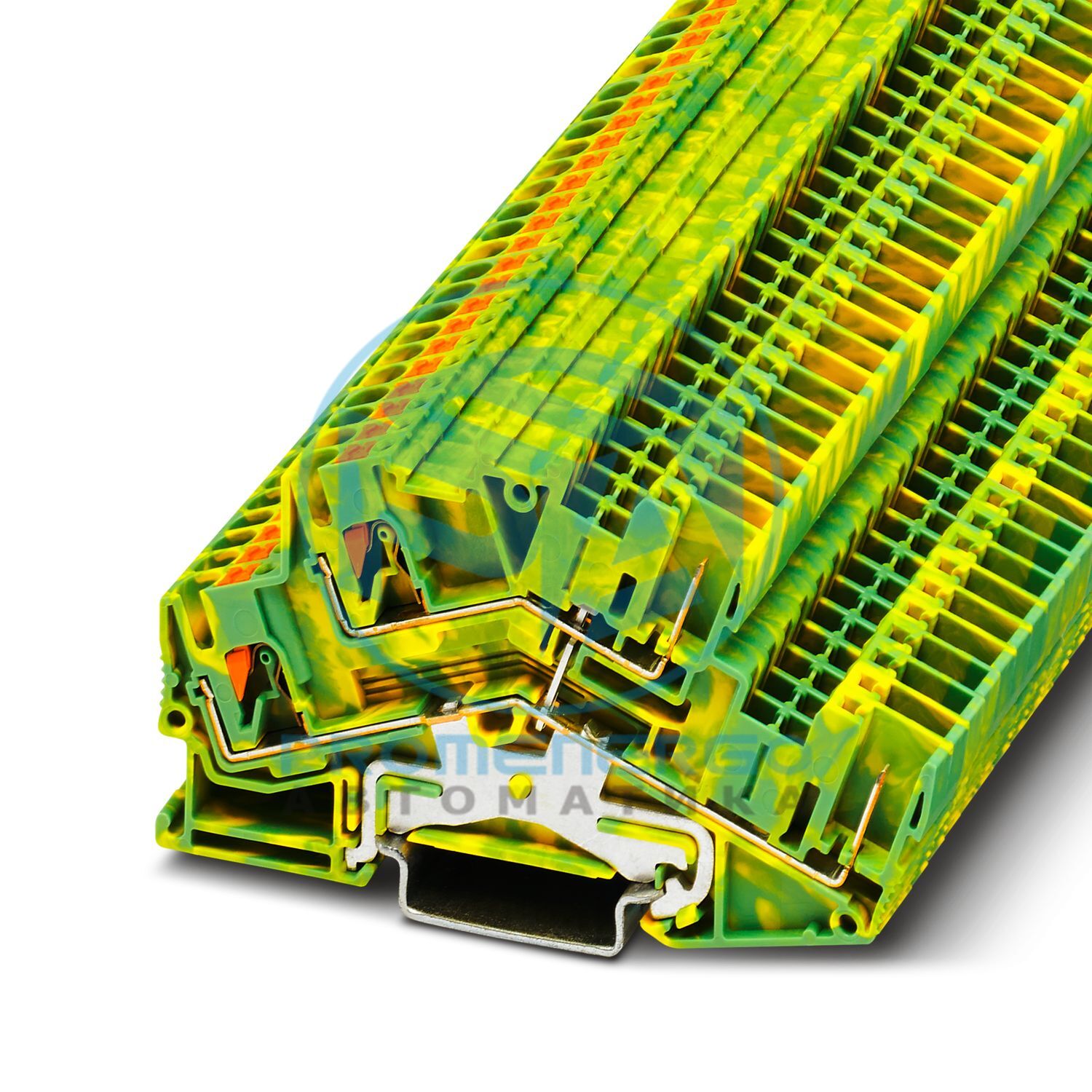

PTTBS 2,5/2P-PE - Клемма двухъярусная с защитным проводом
PTTBS 2,5/2P-PE - Клемма двухъярусная с защитным проводом
Двухуровневая клемма с защитным проводником, количество подключений: 4, способ подключения: Push-in/штекерное соединение, 1-й и 2-й уровень, номинальное сечение: 2,5 мм 2 , сечение: 0,14 мм 2 - 4 мм 2 , тип монтажа: NS 35/7,5, NS 35/15, цвет: зелено-желтый
Технические характеристики
Тип продукта
Втычной клеммный блок
Семейство продуктов
ПТС
Подача
5,2 мм
Количество соединений
4
Количество строк
2
Категория перенапряжения
III
Степень загрязнения
3
Номинальное импульсное напряжение
6 кВ
Максимальная рассеиваемая мощность для номинального состояния
0,77 Вт
Заземляющая ножка
Да
Количество соединений на уровень
2
Номинальное сечение
2,5 мм2
Способ подключения
Соединение Push-in/штекерное
Длина зачистки
8 мм... 10 мм
Внутренний цилиндрический калибр
А3
Подключение в соотв. со стандартом
МЭК 60947-7-1
Сечение проводника жесткое
0,14 мм2 ... 4 мм2
Сечение AWG
26 ... 12 (преобразовано согласно IEC)
Сечение провода гибкое
0,14 мм2 ... 4 мм2
Сечение провода, гибкий [AWG]
26 ... 12 (преобразовано согласно IEC)
Гибкое сечение провода (наконечник без пластиковой втулки)
0,14 мм2 ... 2,5 мм2
Сечение гибкого провода (наконечник с пластиковой втулкой)
0,14 мм2 ... 2,5 мм2
Номинальное сечение
2,5 мм2
Сечение проводника жесткое
0,34 мм2 ... 4 мм2
Гибкое сечение провода (наконечник без пластиковой втулки)
0,5 мм2 ... 2,5 мм2
Сечение гибкого провода (наконечник с пластиковой втулкой)
0,34 мм2 ... 2,5 мм2
Ширина
5,2 мм
Ширина торцевой крышки
2,2 мм
Высота
92,6 мм
Глубина по НС 35/7,5
55 мм
Глубина по NS 35/15
62,5 мм
Подача
5,2 мм
Цвет
зелено-желтый
Класс воспламеняемости согласно UL 94.
В0
Группа изоляционных материалов
я
Изоляционный материал
Пенсильвания
Применение статического изоляционного материала на холоде
-60 °С
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))
125 °С
Относительный температурный индекс изоляционного материала (электрика, UL 746 B)
130 °С
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R22
HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R23
HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R24
HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R26
HL 1 - HL 3
Калориметрическое тепловыделение NFPA 130 (ASTM E 1354)
27,5 МДж/кг
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
прошедший
Удельная оптическая плотность дыма NFPA 130 (ASTM E 662)
прошедший
Токсичность дымовых газов NFPA 130 (SMP 800C)
прошедший
Открытая боковая панель
Да
Циклы установки/извлечения
100
Спецификация
DIN EN 50155 (VDE 0115-200):2008-03
Спектр
Испытание на длительный срок службы, категория 1, класс B, установка на кузове
Частота
от f 1 = 5 Гц до f 2 = 150 Гц
уровень РАС
0,964 (м/с2)2/Гц
Ускорение
0,58 г
Продолжительность теста на ось
5 часов
Направления испытаний
Ось X, Y и Z
Результат
Тест пройден
Спецификация
DIN EN 50155 (VDE 0115-200):2008-03
Форма импульса
Полусинусоидальный
Ускорение
5г
Продолжительность шока
30 мс
Количество ударов в каждом направлении
3
Направления испытаний
Ось X, Y и Z (поз. и отр.)
Результат
Тест пройден
Температура окружающей среды (рабочая)
-60 °C ... 100 °C (макс. диапазон рабочих температур, включая самонагрев, см. кривую снижения характеристик)
Температура окружающей среды (хранение/транспортировка)
-25 °С ... 60 °С (кратковременно, не более 24 ч, от -60 °С до +70 °С)
