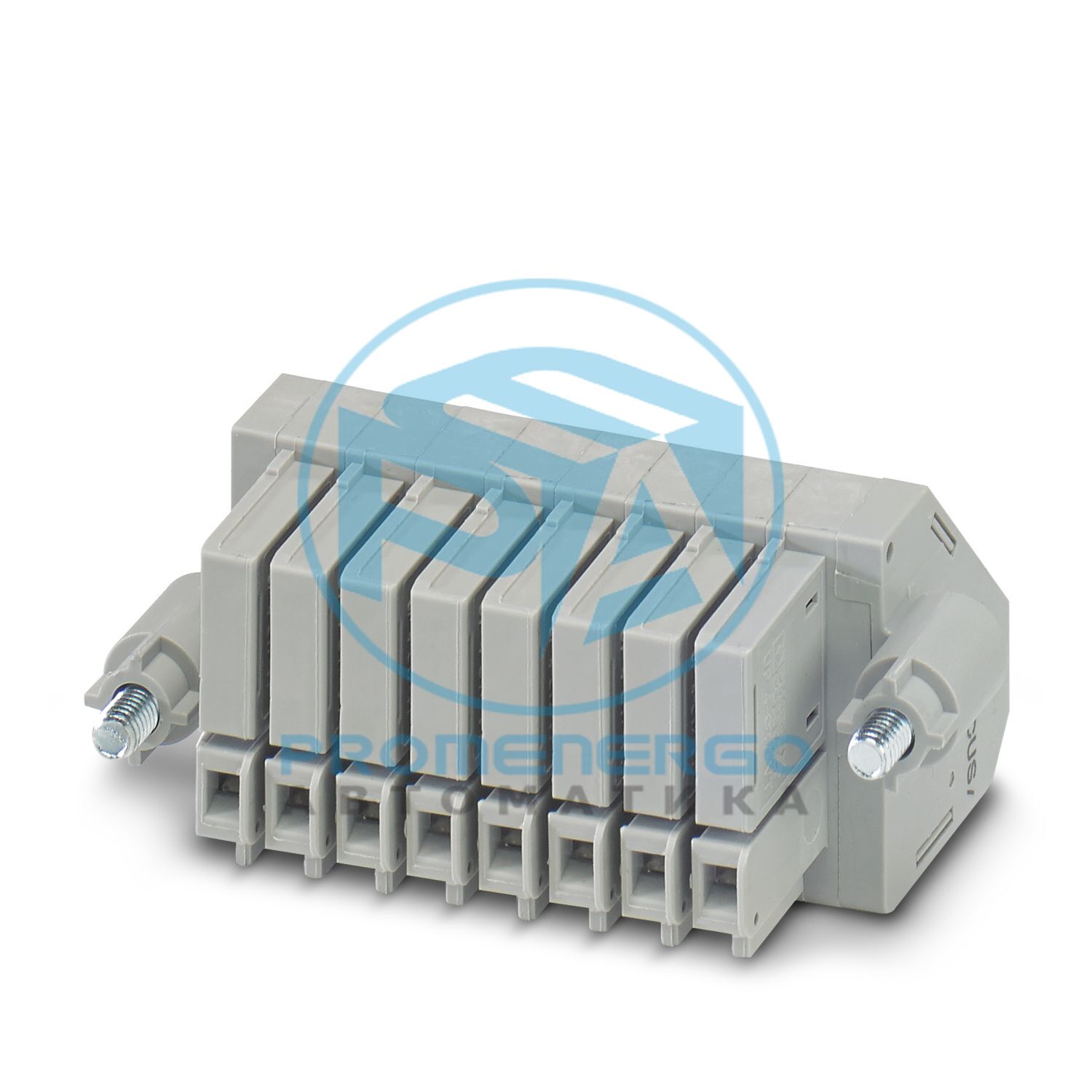

Вилка для четырех трансформаторов тока, каждый с опережающим трансформатором короткого замыкания.
Технические характеристики
Тип продукта
Затыкать
Количество позиций
8
Количество соединений
6
Количество строк
1
Потенциалы
8
Категория перенапряжения
III
Степень загрязнения
3
Номинальное импульсное напряжение
4 кВ
Максимальная рассеиваемая мощность для номинального состояния
1,31 Вт
Номинальное сечение
6 мм2
Номинальное сечение AWG
10
Способ подключения
Винтовое соединение
Винтовая резьба
М3
Момент затяжки
0,6...0,8 Нм
Длина зачистки
8 мм... 9 мм
Внутренний цилиндрический калибр
А4
Подключение в соотв. со стандартом
МЭК 61984
Сечение проводника жесткое
0,14 мм2 ... 6 мм2
Сечение AWG
26 ... 10 (преобразовано согласно IEC)
Сечение провода гибкое
0,14 мм2 ... 6 мм2
Сечение провода, гибкий [AWG]
26 ... 10 (преобразовано согласно IEC)
Гибкое сечение провода (наконечник без пластиковой втулки)
0,25 мм2 ... 4 мм2
Сечение гибкого провода (наконечник с пластиковой втулкой)
0,25 мм2 ... 4 мм2
Гибкое сечение провода (2 провода одинакового сечения, с наконечником TWIN и пластиковой втулкой)
0,5 мм2 ... 2,5 мм2
2 провода одинакового сечения, жесткие
0,14 мм2 ... 1,5 мм2
2 проводника одинакового сечения AWG, жесткий
26 ... 16 (преобразовано согласно IEC)
2 гибких провода одинакового сечения
0,14 мм2 ... 1,5 мм2
2 провода одинакового сечения AWG, гибкие
26 ... 16 (преобразовано согласно IEC)
2 провода одинакового сечения, гибкие, с наконечником без пластиковой втулки
0,25 мм2 ... 1,5 мм2
Номинальный ток
15 А
Максимальный ток нагрузки
15 А
Номинальное напряжение
320 В
Ширина
74,4 мм
Высота
45,4 мм
Глубина
34,3 мм
Цвет
серый (RAL 7042)
Класс воспламеняемости согласно UL 94.
В0
Группа изоляционных материалов
я
Изоляционный материал
Пенсильвания
Применение статического изоляционного материала на холоде
-60 °С
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))
130 °С
Относительный температурный индекс изоляционного материала (электрика, UL 746 B)
130 °С
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R22
HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R23
HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R24
HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R26
HL 1 - HL 3
Калориметрическое тепловыделение NFPA 130 (ASTM E 1354)
28 МДж/кг
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
прошедший
Удельная оптическая плотность дыма NFPA 130 (ASTM E 662)
прошедший
Токсичность дымовых газов NFPA 130 (SMP 800C)
прошедший
Открытая боковая панель
Нет
Температура окружающей среды (рабочая)
-60 °C ... 105 °C (макс. кратковременная рабочая температура RTI Elec.)
Температура окружающей среды (хранение/транспортировка)
-25 °С ... 60 °С (кратковременно, не более 24 ч, от -60 °С до +70 °С)
Температура окружающей среды (сборка)
-5 °С ... 70 °С
Температура окружающей среды (срабатывание)
-5 °С ... 70 °С
Допустимая влажность (хранение/транспортировка)
30 % ... 70 %
Подключение в соотв. со стандартом
МЭК 61984
Тип крепления
Вставка в базовую планку
Номер позиции
3208720
Упаковочная единица
10 шт.
Минимальный объем заказа
10 шт.
Примечание
Под заказ (возврату не подлежит).
Ключ продаж
бакалавр
Ключ продукта
BE643X
GTIN
4046356663342
Вес за штуку (включая упаковку)
84,11 г
Вес за штуку (без упаковки)
84,11 г
Номер таможенного тарифа
85366990
Страна происхождения
ПЛ
ЭКЛАСС-13.0
27250304
ЭКЛАСС-15.0
27250304
ЭТИМ 10.0
EC002555
СПСК 21.0
39121400
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
6(с)
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
