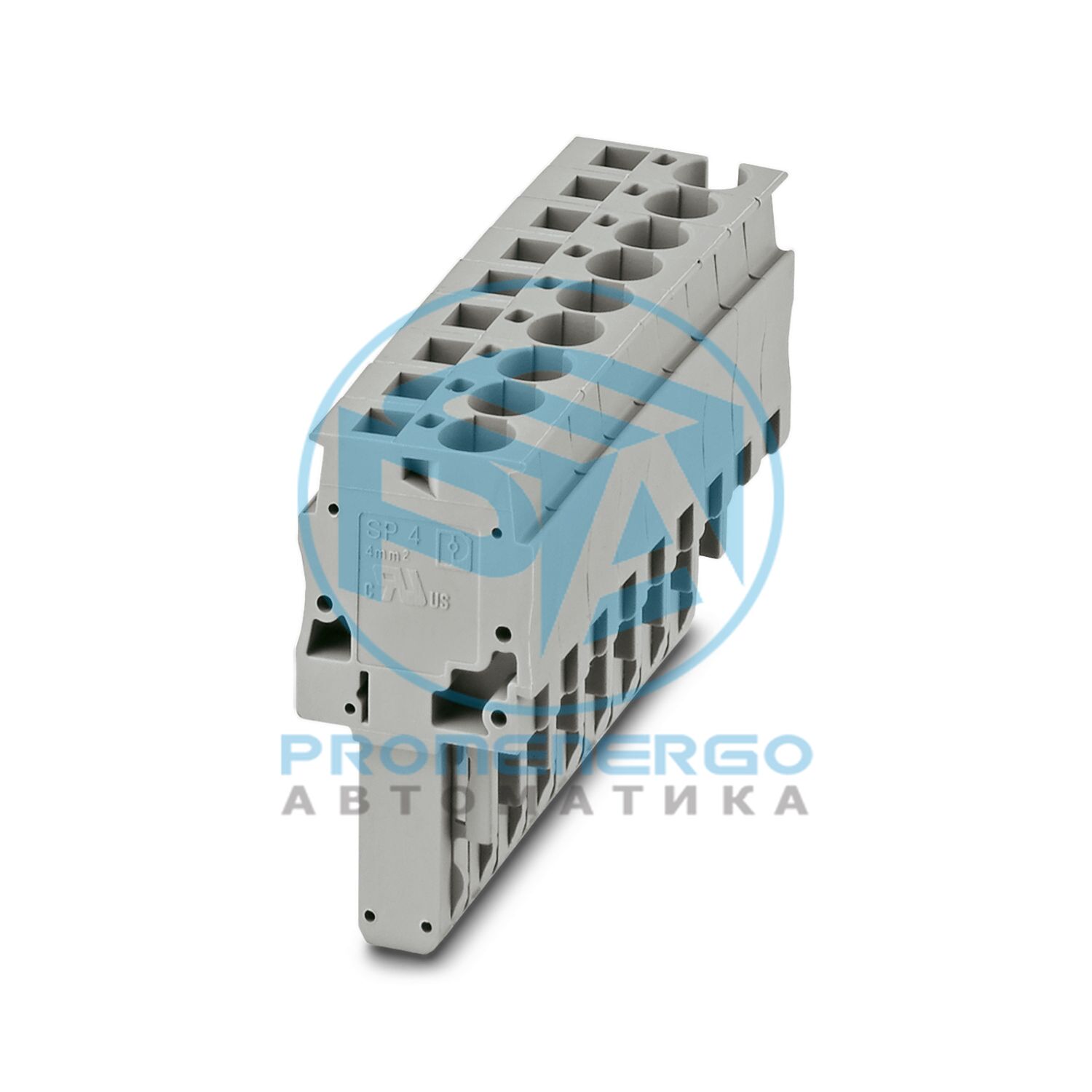

Вилка, ном. напряжение: 800 В, номинальный ток: 32 А, количество полюсов: 9, способ подключения: Пружинное соединение, Номинальное сечение: 4 мм 2 , сечение: 0,08 мм 2 - 6 мм 2 , цвет: серый
Технические характеристики
Примечания по эксплуатации
Разъемы COMBI представляют собой разъемы без коммутируемой мощности в соответствии с IEC 61984 и могут подключаться или отключаться без нагрузки или напряжения при использовании по назначению.
Примечание
При свободно висящем соединении между штекерным соединением и электропроводящими поверхностями необходимо разместить изолирующую фольгу.
Тип продукта
Клеммная заглушка
Количество позиций
9
Подача
6,2 мм
Категория перенапряжения
III
Степень загрязнения
3
Номинальное импульсное напряжение
8 кВ
Номинальное сечение
4 мм2
Способ подключения
Пружинное соединение
Длина зачистки
8 мм... 10 мм
Внутренний цилиндрический калибр
А4
Подключение в соотв. со стандартом
МЭК 61984
Сечение проводника жесткое
0,08 мм2 ... 6 мм2
Сечение AWG
28 ... 10 (преобразовано согласно IEC)
Сечение провода гибкое
0,08 мм2 ... 4 мм2
Сечение провода, гибкий [AWG]
28 ... 12 (преобразовано согласно IEC)
Гибкое сечение провода (наконечник без пластиковой втулки)
0,14 мм2 ... 4 мм2
Сечение гибкого провода (наконечник с пластиковой втулкой)
0,14 мм2 ... 4 мм2
2 гибких провода одинакового сечения, с наконечником TWIN и пластиковой втулкой
0,5 мм2 ... 1 мм2
Номинальное сечение
4 мм2
Номинальный ток
32 А
Максимальный ток нагрузки
32 А (при поперечном сечении провода 6 мм2)
Номинальное напряжение
800 В
Ширина
55,8 мм
Высота
21 мм
Глубина
41,5 мм
Длина
21 мм
Подача
6,2 мм
Цвет
серый (RAL 7042)
Класс воспламеняемости согласно UL 94.
В0
Группа изоляционных материалов
я
Изоляционный материал
Пенсильвания
Применение статического изоляционного материала на холоде
-60 °С
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))
130 °С
Относительный температурный индекс изоляционного материала (электрика, UL 746 B)
130 °С
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R22
HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R23
HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R24
HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R26
HL 1 - HL 3
Калориметрическое тепловыделение NFPA 130 (ASTM E 1354)
28 МДж/кг
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
прошедший
Удельная оптическая плотность дыма NFPA 130 (ASTM E 662)
прошедший
Токсичность дымовых газов NFPA 130 (SMP 800C)
прошедший
Результат
Тест пройден
Кратковременно выдерживаемый ток 4 мм2
0,48 кА
Результат
Тест пройден
Уставка испытательного напряжения
2 кВ
Результат
Тест пройден
Результат
Тест пройден
Время воздействия
30 с
Результат
Тест пройден
Спецификация
DIN EN 50155 (VDE 0115-200):2018-05
Спектр
Испытание на длительный срок службы, категория 1, класс B, установка на кузове
Частота
от f 1 = 5 Гц до f 2 = 150 Гц
уровень РАС
0,964 (м/с2)2/Гц
Ускорение
0,58 г
Продолжительность теста на ось
5 часов
Направления испытаний
Ось X, Y и Z
Результат
Тест пройден
Форма импульса
Полусинусоидальный
Ускорение
5г
Продолжительность шока
30 мс
Количество ударов в каждом направлении
3
Направления испытаний
Ось X, Y и Z (поз. и отр.)
Результат
Тест пройден
Температура окружающей среды (рабочая)
-60 °C (макс. рабочая температура см. кривую снижения характеристик)
Температура окружающей среды (хранение/транспортировка)
-25 °С ... 60 °С (кратковременно, не более 24 ч, от -60 °С до +70 °С)
