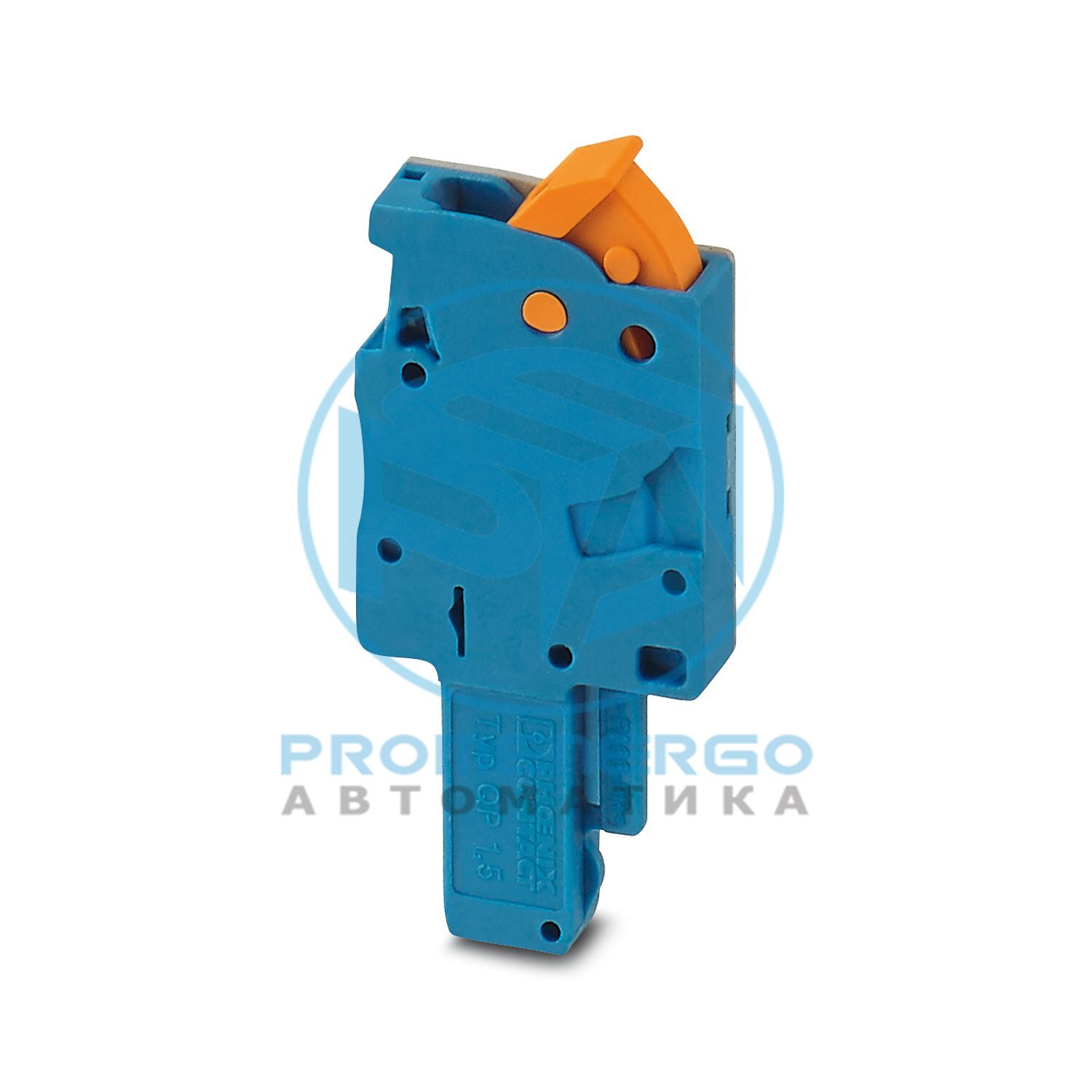

Вилка, ном. напряжение: 500 В, номинальный ток: 17,5 А, количество контактов: 1, способ подключения: Быстрое подключение, 1 уровень, Номинальное сечение: 1,5 мм 2 , сечение: 0,25 мм 2 - 1,5 мм 2 , цвет: синий
Технические характеристики
Примечания по эксплуатации
Разъемы COMBI представляют собой разъемы без коммутируемой мощности в соответствии с IEC 61984 и могут подключаться или отключаться без нагрузки или напряжения при использовании по назначению.
Тип продукта
Клеммная заглушка
Количество позиций
1
Подача
5,2 мм
Категория перенапряжения
III
Степень загрязнения
3
Номинальное импульсное напряжение
6 кВ
Номинальное сечение
1,5 мм2
Способ подключения
Быстрое подключение
Материал изоляции проводов
ПВХ/ПЭ
Подключение в соотв. со стандартом
МЭК 61984
Сечение проводника жесткое
0,25 мм2 ... 1,5 мм2
Сечение AWG
24 ... 16 (преобразовано согласно IEC)
Сечение провода гибкое
0,25 мм2 ... 1,5 мм2
Сечение провода, гибкий [AWG]
24 ... 16 (преобразовано согласно IEC)
Сечение проводников датчика
0,25 мм2 ... 0,34 мм2
Номинальное сечение
1,5 мм2
Номинальный ток
17,5 А
Максимальный ток нагрузки
17,5 А (при поперечном сечении провода 1,5 мм2)
Номинальное напряжение
500 В
Ширина
5,2 мм
Высота
20 мм
Глубина
40 мм
Длина
20 мм
Подача
5,2 мм
Цвет
синий (RAL 5015)
Класс воспламеняемости согласно UL 94.
В0
Группа изоляционных материалов
я
Изоляционный материал
Пенсильвания
Применение статического изоляционного материала на холоде
-60 °С
Относительный температурный индекс изоляционного материала (электрика, UL 746 B)
125 °С
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R22
HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R23
HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R24
HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R26
HL 1 - HL 3
Калориметрическое тепловыделение NFPA 130 (ASTM E 1354)
28 МДж/кг
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
прошедший
Удельная оптическая плотность дыма NFPA 130 (ASTM E 662)
прошедший
Токсичность дымовых газов NFPA 130 (SMP 800C)
прошедший
Температура окружающей среды (рабочая)
-60 °C (макс. рабочая температура см. кривую снижения характеристик)
Температура окружающей среды (хранение/транспортировка)
-25 °С ... 60 °С (кратковременно, не более 24 ч, от -60 °С до +70 °С)
