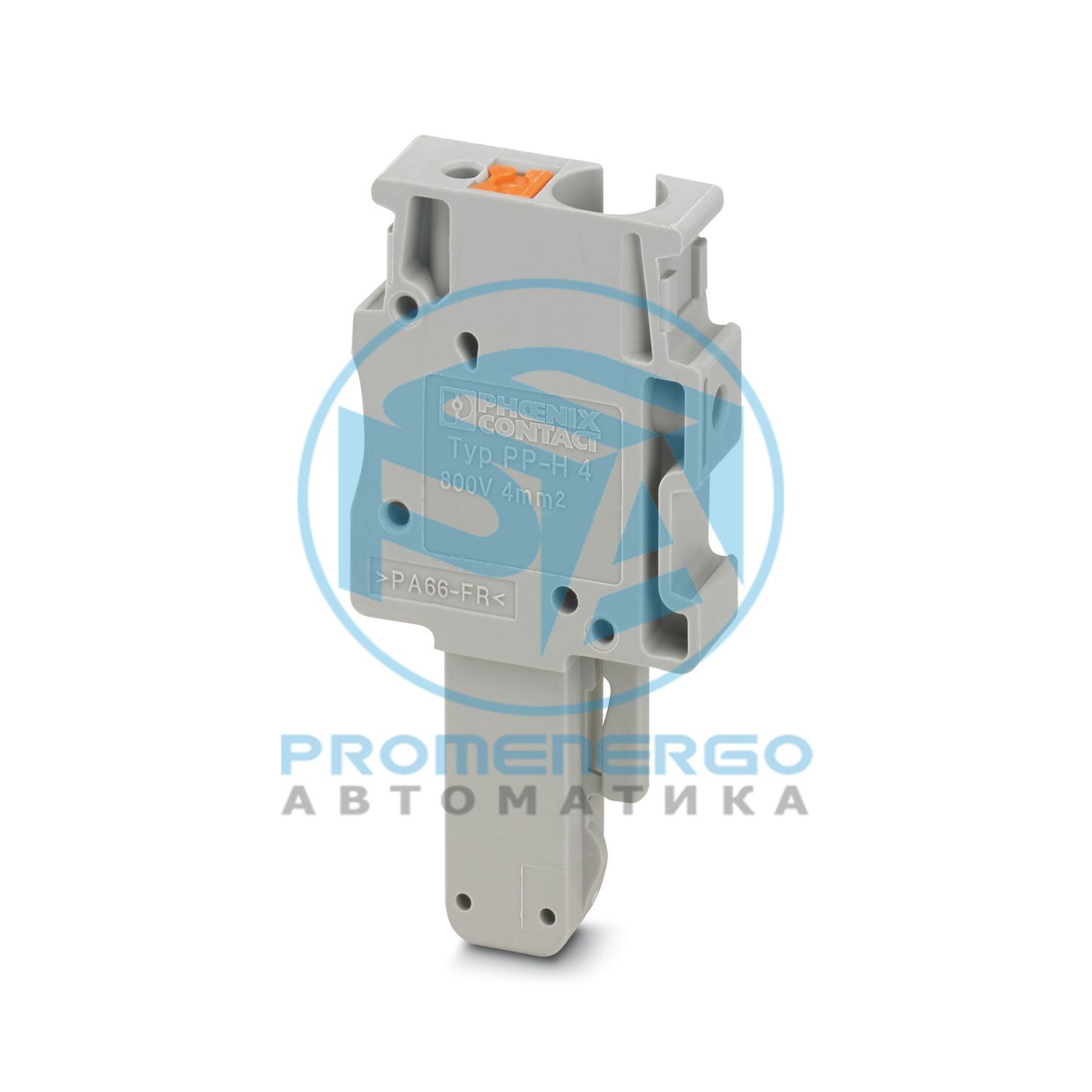

Вилка, ном. напряжение: 800 В, номинальный ток: 32 А, количество подключений: 1, количество позиций: 1, метод подключения: Зажим Push-in, номинальное сечение: 4 мм 2 , подключение 1-го уровня слева, сечение: 0,2 мм 2 - 6 мм 2 , цвет: серый
Технические характеристики
Примечания по эксплуатации
Разъемы COMBI представляют собой разъемы без коммутируемой мощности в соответствии с IEC 61984 и могут подключаться или отключаться без нагрузки или напряжения при использовании по назначению.
Тип продукта
Клеммная заглушка
Область применения
Железнодорожная отрасль
Количество позиций
1
Подача
6,2 мм
Количество соединений
1
Количество строк
1
Потенциалы
1
Категория перенапряжения
III
Степень загрязнения
3
Номинальное импульсное напряжение
8 кВ
Максимальная рассеиваемая мощность для номинального состояния
1,02 Вт
Количество соединений на уровень
1
Номинальное сечение
4 мм2
Способ подключения
Соединение push-in
Длина зачистки
10 мм... 12 мм
Внутренний цилиндрический калибр
А4
Подключение в соотв. со стандартом
МЭК 61984
Сечение проводника жесткое
0,2 мм2 ... 6 мм2
Сечение AWG
24 ... 10 (преобразовано согласно IEC)
Сечение провода гибкое
0,2 мм2 ... 4 мм2
Сечение провода, гибкий [AWG]
24 ... 12 (преобразовано согласно IEC)
Гибкое сечение провода (наконечник без пластиковой втулки)
0,25 мм2 ... 4 мм2
Сечение гибкого провода (наконечник с пластиковой втулкой)
0,25 мм2 ... 4 мм2
2 гибких провода одинакового сечения, с наконечником TWIN и пластиковой втулкой
0,5 мм2 ... 1 мм2
Номинальное сечение
4 мм2
Номинальный ток
32 А
Максимальный ток нагрузки
32 А (при поперечном сечении провода 6 мм2)
Номинальное напряжение
800 В
Сечение проводника жесткое
0,5 мм2 ... 6 мм2
Гибкое сечение провода (наконечник без пластиковой втулки)
0,5 мм2 ... 4 мм2
Сечение гибкого провода (наконечник с пластиковой втулкой)
0,5 мм2 ... 4 мм2
Ширина
6,2 мм
Высота
21 мм
Глубина
42,3 мм
Подача
6,2 мм
Цвет
серый (RAL 7042)
Класс воспламеняемости согласно UL 94.
В0
Группа изоляционных материалов
я
Изоляционный материал
Пенсильвания
Применение статического изоляционного материала на холоде
-60 °С
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))
130 °С
Относительный температурный индекс изоляционного материала (электрика, UL 746 B)
130 °С
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R22
HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R23
HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R24
HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R26
HL 1 - HL 3
Калориметрическое тепловыделение NFPA 130 (ASTM E 1354)
28 МДж/кг
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
прошедший
Удельная оптическая плотность дыма NFPA 130 (ASTM E 662)
прошедший
Токсичность дымовых газов NFPA 130 (SMP 800C)
прошедший
Открытая боковая панель
Да
Температура окружающей среды (рабочая)
-60 °C (макс. рабочая температура см. кривую снижения характеристик)
Температура окружающей среды (хранение/транспортировка)
-25 °С ... 60 °С (кратковременно, не более 24 ч, от -60 °С до +70 °С)
Температура окружающей среды (сборка)
-5 °С ... 70 °С
Температура окружающей среды (срабатывание)
-5 °С ... 70 °С
Допустимая влажность (эксплуатация)
20 % ... 90 %
Допустимая влажность (хранение/транспортировка)
30 % ... 70 %
Подключение в соотв. со стандартом
МЭК 61984
Примечание по сборке
Для облегчения фиксации разъема COMBI и соединительных элементов при самостоятельной сборке рекомендуется использовать параллельный обжимной инструмент.
