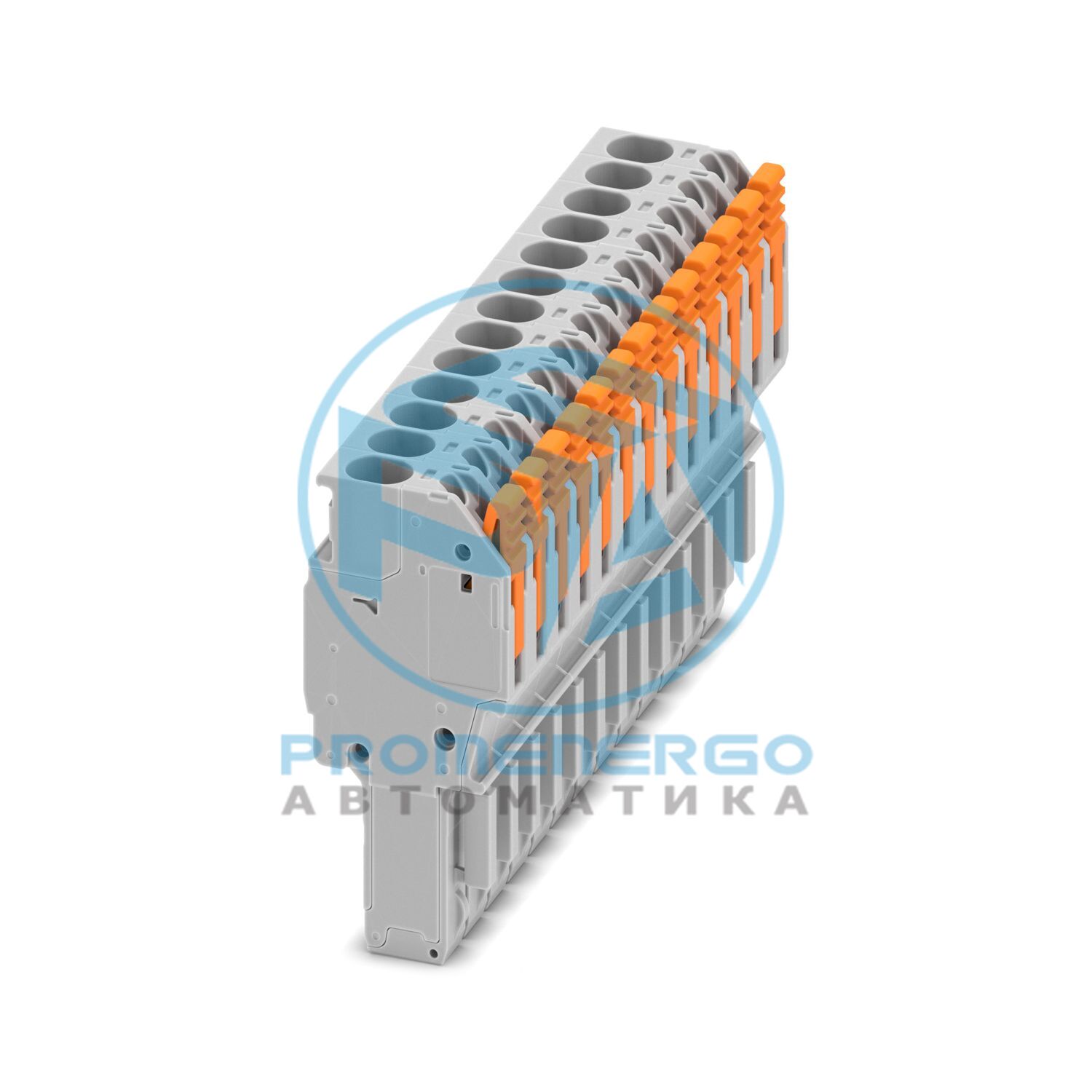

Вилка, ном. напряжение: 800 В, номинальный ток: 24 А, количество контактов: 13, способ подключения: Рычажный Зажим Push-in, Номинальное сечение: 2,5 мм 2 , сечение: 0,14 мм 2 - 4 мм 2 , цвет: серый
Технические характеристики
Примечания по эксплуатации
Разъемы COMBI представляют собой разъемы без коммутируемой мощности в соответствии с IEC 61984 и могут подключаться или отключаться без нагрузки или напряжения при использовании по назначению.
Тип продукта
Клеммная заглушка
Количество позиций
13
Категория перенапряжения
III
Степень загрязнения
3
Номинальное импульсное напряжение
8 кВ
Способ подключения
Рычаг Push-in соединение
Длина зачистки
8 мм... 10 мм
Подключение в соотв. со стандартом
МЭК 60947-7-1
Сечение проводника жесткое
0,14 мм2 ... 4 мм2
Сечение AWG
26 ... 12 (преобразовано согласно IEC)
Сечение провода гибкое
0,14 мм2 ... 4 мм2
Сечение провода, гибкий [AWG]
26 ... 12 (преобразовано согласно IEC)
Гибкое сечение провода (наконечник без пластиковой втулки)
0,14 мм2 ... 2,5 мм2
Сечение гибкого провода (наконечник с пластиковой втулкой)
0,14 мм2 ... 2,5 мм2
Номинальное сечение
2,5 мм2
Номинальный ток
24 А
Максимальный ток нагрузки
24 А (при поперечном сечении провода 4 мм2)
Номинальное напряжение
800 В
Сечение проводника жесткое
0,5 мм2 ... 4 мм2
Сечение проводника, жесткое [AWG]
20 ... 12 (преобразовано согласно IEC)
Сечение провода гибкое
0,5 мм2 ... 2,5 мм2
Сечение провода, гибкий [AWG]
14 (преобразовано в соответствии с IEC)
Гибкое сечение провода (наконечник без пластиковой втулки)
0,5 мм2 ... 2,5 мм2
Сечение гибкого провода (наконечник с пластиковой втулкой)
0,5 мм2 ... 2,5 мм2
Ширина
67 мм
Высота
18,6 мм
Глубина
40,3 мм
Длина
18,6 мм
Цвет
серый (RAL 7042)
Класс воспламеняемости согласно UL 94.
В0
Группа изоляционных материалов
я
Изоляционный материал
Пенсильвания
Применение статического изоляционного материала на холоде
-60 °С
Относительный температурный индекс изоляционного материала (электрика, UL 746 B)
130 °С
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R22
HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R23
HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R24
HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R26
HL 1 - HL 3
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
прошедший
Удельная оптическая плотность дыма NFPA 130 (ASTM E 662)
прошедший
Токсичность дымовых газов NFPA 130 (SMP 800C)
прошедший
Температура окружающей среды (рабочая)
-60 °C (макс. рабочая температура см. кривую снижения характеристик)
Температура окружающей среды (хранение/транспортировка)
-25 °С ... 60 °С (кратковременно, не более 24 ч, от -60 °С до +70 °С)
