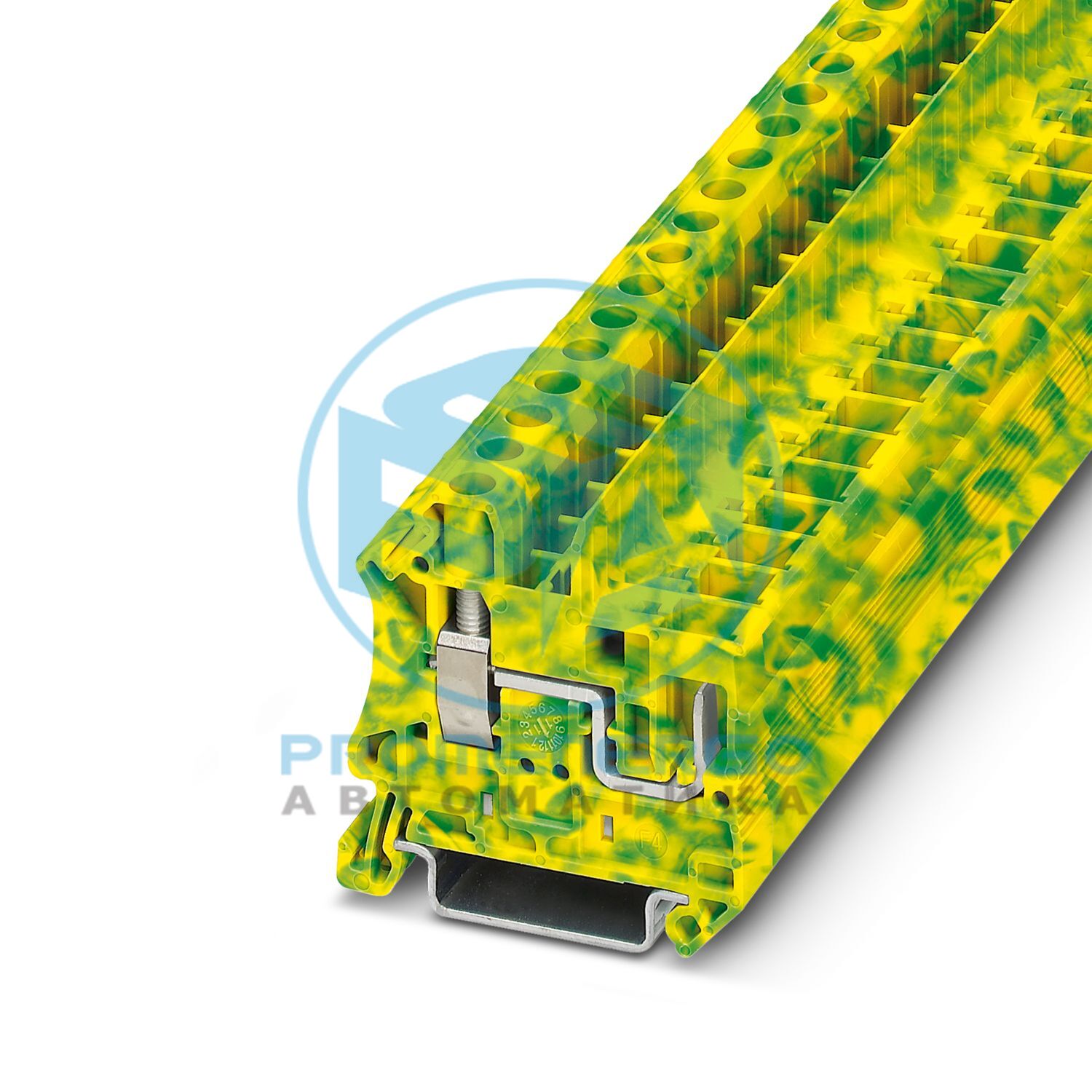

UT 6/1P-PE - Клемма для защитного провода
Клемма для защитного провода, Ток и напряжение определяются используемым штекером., количество подключений: 2, метод подключения: Винтовое/штекерное соединение, сечение: 0,2 мм 2 - 10 мм 2 , тип монтажа: NS 35/7,5, NS 35/15, цвет: зелено-желтый
Технические характеристики
Общий Ток и напряжение определяются используемой вилкой. Примечание В подключенном состоянии решающее значение имеют наиболее неблагоприятные пути всего штекерного соединения.
Тип продукта Клеммный блок заземления Семейство продуктов ЮТ Количество соединений 2 Количество строк 1 Категория перенапряжения III Степень загрязнения 3
Номинальное импульсное напряжение 8 кВ Максимальная рассеиваемая мощность для номинального состояния 1,31 Вт
Заземляющая ножка Да Количество соединений на уровень 2 Номинальное сечение 6 мм2 Номинальное сечение AWG 8 Способ подключения Винтовое/штекерное соединение Винтовая резьба М4 Примечание Пожалуйста, соблюдайте допустимую нагрузку на DIN-рейку. Момент затяжки 1,5...1,8 Нм Длина зачистки 10 мм Внутренний цилиндрический калибр А5 Подключение в соотв. со стандартом МЭК 61984 Сечение проводника жесткое 0,2 мм2 ... 10 мм2 Сечение AWG 24 ... 8 (преобразовано согласно IEC) Сечение провода гибкое 0,2 мм2 ... 10 мм2 Сечение провода, гибкий [AWG] 24 ... 8 (преобразовано согласно IEC) Сечение проводника гибкое, сжатое ультразвуком 0,34 мм2 ... 10 мм2 Сечение провода, гибкий [AWG], сжатый ультразвуком 22 ... 8 (преобразовано согласно IEC) Гибкое сечение провода (наконечник без пластиковой втулки) 0,25 мм2 ... 6 мм2 Сечение гибкого провода (наконечник с пластиковой втулкой) 0,25 мм2 ... 6 мм2
Ширина 8,2 мм Ширина торцевой крышки 2,2 мм Высота 49,1 мм Глубина по НС 35/7,5 47,5 мм Глубина по NS 35/15 55 мм
Цвет зелено-желтый Класс воспламеняемости согласно UL 94. В0 Группа изоляционных материалов я Изоляционный материал Пенсильвания Применение статического изоляционного материала на холоде -60 °С Относительный температурный индекс изоляционного материала (электрика, UL 746 B) 130 °С Противопожарная защита рельсового транспорта (DIN EN 45545-2) R22 HL 1 - HL 3 Противопожарная защита рельсового транспорта (DIN EN 45545-2) R23 HL 1 - HL 3 Противопожарная защита рельсового транспорта (DIN EN 45545-2) R24 HL 1 - HL 3 Противопожарная защита рельсового транспорта (DIN EN 45545-2) R26 HL 1 - HL 3 Воспламеняемость поверхности NFPA 130 (ASTM E 162) прошедший Удельная оптическая плотность дыма NFPA 130 (ASTM E 662) прошедший Токсичность дымовых газов NFPA 130 (SMP 800C) прошедший
Открытая боковая панель Да
Спецификация DIN EN 50155 (VDE 0115-200):2022-06 Спектр Испытание на длительный срок службы, категория 1, класс B, установка на кузове Частота от f 1 = 5 Гц до f 2 = 150 Гц уровень РАС 0,964 (м/с2)2/Гц Ускорение 0,58 г Продолжительность теста на ось 5 часов Направления испытаний Ось X, Y и Z Спецификация DIN EN 50155 (VDE 0115-200):2022-06 Форма импульса Полусинусоидальный Ускорение 5г Продолжительность шока 30 мс Количество ударов в каждом направлении 3 Направления испытаний Ось X, Y и Z (поз. и отр.) Температура окружающей среды (рабочая) -60 °C ... 100 °C (макс. диапазон рабочих температур, включая самонагрев, см. кривую снижения характеристик) Температура окружающей среды (хранение/транспортировка) -25 °С ... 60 °С (кратковременно, не более 24 ч, от -60 °С до +70 °С) Температура окружающей среды (сборка) -5 °С ... 70 °С Температура окружающей среды (срабатывание) -5 °С ... 70 °С Допустимая влажность (эксплуатация) 20 % ... 90 % Допустимая влажность (хранение/транспортировка) 30 % ... 70 %
Подключение в соотв. со стандартом МЭК 61984
Номер позиции 3060555 Упаковочная единица 50 шт. Минимальный объем заказа 50 шт. Ключ продаж бакалавр Ключ продукта BE1142 GTIN 4046356599559 Вес за штуку (включая упаковку) 21,28 г Вес за штуку (без упаковки) 20,18 г Номер таможенного тарифа 85369010 Страна происхождения Китай
ЭКЛАСС-13.0 27250103 ЭКЛАСС-15.0 27250103
Соответствует требованиям ЕС RoHS к веществам Да (Нет exemptions) Экологичный период использования (EFUP) EFUP-E Нет hazardous substances above the limits Вещество-кандидат REACH (№ CAS) Нет substance above 0.1 wt% CO2e кг 0,208 кг CO2-экв.
