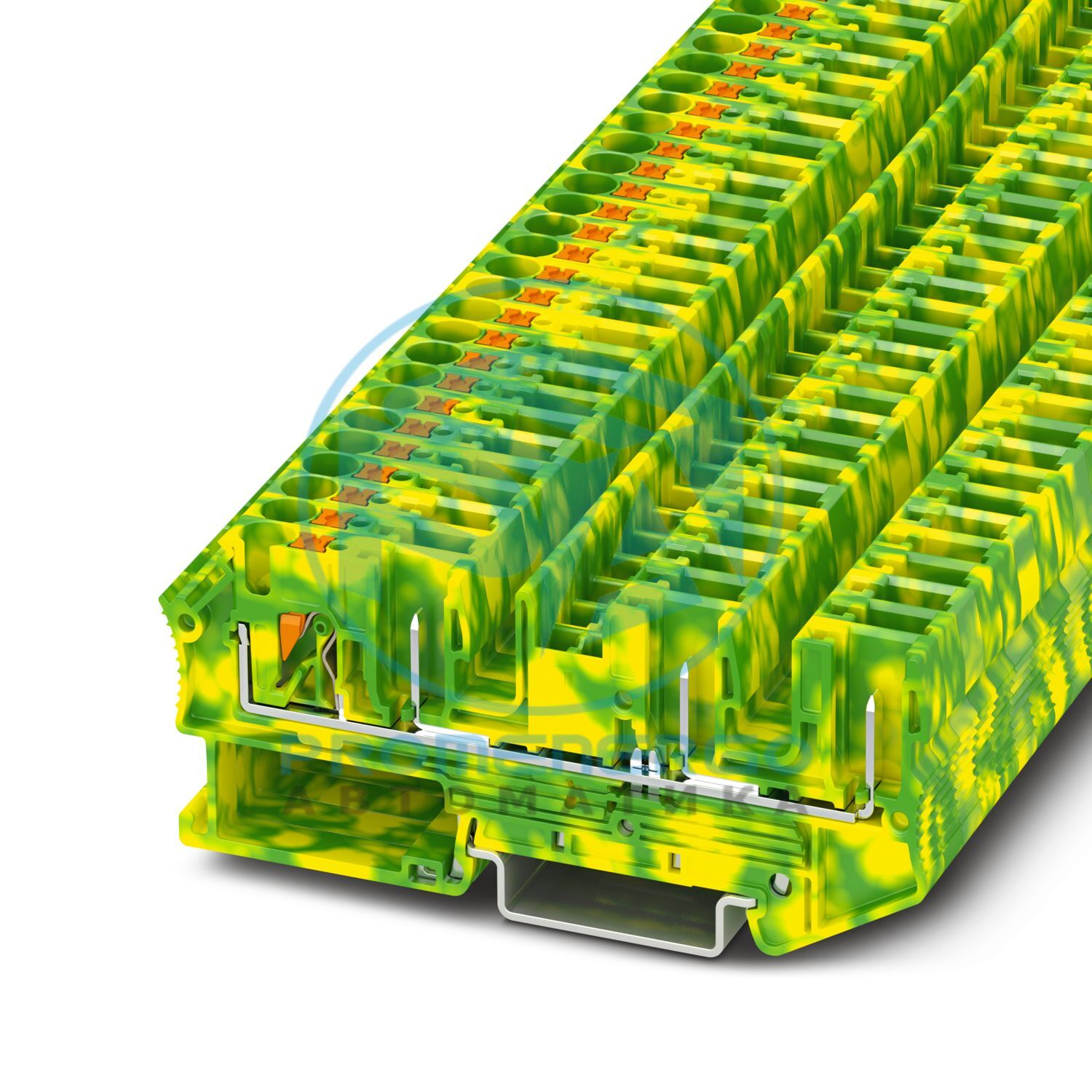

PT 4-QUATTRO/3CP-PE - Клемма для защитного провода
Клемма для защитного провода, метод подключения: Push-in/штекерное соединение, сечение: 0,2 мм 2 - 6 мм 2 , тип монтажа: NS 35/7,5, NS 35/15, цвет: зелено-желтый
Технические характеристики
Тип продукта Втычной клеммный блок Количество строк 1
Номинальное импульсное напряжение 8 кВ Максимальная рассеиваемая мощность для номинального состояния 0 Вт
Способ подключения Соединение Push-in/штекерное Длина зачистки 10 мм... 12 мм Сечение проводника жесткое 0,2 мм2 ... 6 мм2 Сечение AWG 24 ... 10 (преобразовано согласно IEC) Сечение провода гибкое 0,2 мм2 ... 6 мм2 Сечение провода, гибкий [AWG] 24 ... 10 (преобразовано согласно IEC) Сечение проводника гибкое, сжатое ультразвуком 0,34 мм2 ... 6 мм2 Сечение провода, гибкий [AWG], сжатый ультразвуком 22 ... 10 (преобразовано согласно IEC) Гибкое сечение провода (наконечник без пластиковой втулки) 0,25 мм2 ... 4 мм2 Сечение гибкого провода (наконечник с пластиковой втулкой) 0,25 мм2 ... 4 мм2 Максимальный ток нагрузки с сечением провода 6 мм2, жесткий Сечение проводника жесткое 0,5 мм2 ... 6 мм2 Гибкое сечение провода (наконечник без пластиковой втулки) 0,5 мм2 ... 4 мм2 Сечение гибкого провода (наконечник с пластиковой втулкой) 0,5 мм2 ... 4 мм2
Ширина 6,2 мм Высота 90,7 мм Глубина 36,8 мм Глубина по НС 35/7,5 36,7 мм Глубина по NS 35/15 44,4 мм
Цвет зелено-желтый Класс воспламеняемости согласно UL 94. В0 Изоляционный материал Пенсильвания Применение статического изоляционного материала на холоде -60 °С Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21)) 130 °С Относительный температурный индекс изоляционного материала (электрика, UL 746 B) 130 °С Противопожарная защита рельсового транспорта (DIN EN 45545-2) R22 HL 1 - HL 3 Противопожарная защита рельсового транспорта (DIN EN 45545-2) R23 HL 1 - HL 3 Противопожарная защита рельсового транспорта (DIN EN 45545-2) R24 HL 1 - HL 3 Противопожарная защита рельсового транспорта (DIN EN 45545-2) R26 HL 1 - HL 3 Калориметрическое тепловыделение NFPA 130 (ASTM E 1354) 28 МДж/кг Воспламеняемость поверхности NFPA 130 (ASTM E 162) прошедший Удельная оптическая плотность дыма NFPA 130 (ASTM E 662) прошедший Токсичность дымовых газов NFPA 130 (SMP 800C) прошедший
Открытая боковая панель Да
Спецификация DIN EN 50155 (VDE 0115-200):2018-05 Спектр Испытание на длительный срок службы, категория 1, класс B, установка на кузове Частота от f 1 = 5 Гц до f 2 = 150 Гц уровень РАС 0,964 (м/с2)2/Гц Ускорение 0,58 г Продолжительность теста на ось 5 часов Направления испытаний Ось X, Y и Z Результат Тест пройден Форма импульса Полусинусоидальный Ускорение 5г Продолжительность шока 30 мс Количество ударов в каждом направлении 3 Направления испытаний Ось X, Y и Z (поз. и отр.) Результат Тест пройден Температура окружающей среды (рабочая) -60 °C ... 100 °C (макс. диапазон рабочих температур, включая самонагрев, см. кривую снижения характеристик) Температура окружающей среды (хранение/транспортировка) -25 °С ... 60 °С (кратковременно, не более 24 ч, от -60 °С до +70 °С) Температура окружающей среды (сборка) -5 °С ... 70 °С Температура окружающей среды (срабатывание) -5 °С ... 70 °С Допустимая влажность (эксплуатация) 20 % ... 90 % Допустимая влажность (хранение/транспортировка) 30 % ... 70 %
Номер позиции 1156663 Упаковочная единица 50 шт. Минимальный объем заказа 50 шт. Ключ продаж бакалавр Ключ продукта BE2241 GTIN 4063151158590 Вес за штуку (включая упаковку) 15,08 г Вес за штуку (без упаковки) 15,08 г Номер таможенного тарифа 85369010 Страна происхождения ПЛ
ЭКЛАСС-13.0 27250117 ЭКЛАСС-15.0 27250117
Только гибкие проводники 800 В
Соответствует требованиям ЕС RoHS к веществам Да (Нет exemptions) Экологичный период использования (EFUP) EFUP-E Нет hazardous substances above the limits Вещество-кандидат REACH (№ CAS) Нет substance above 0.1 wt%
