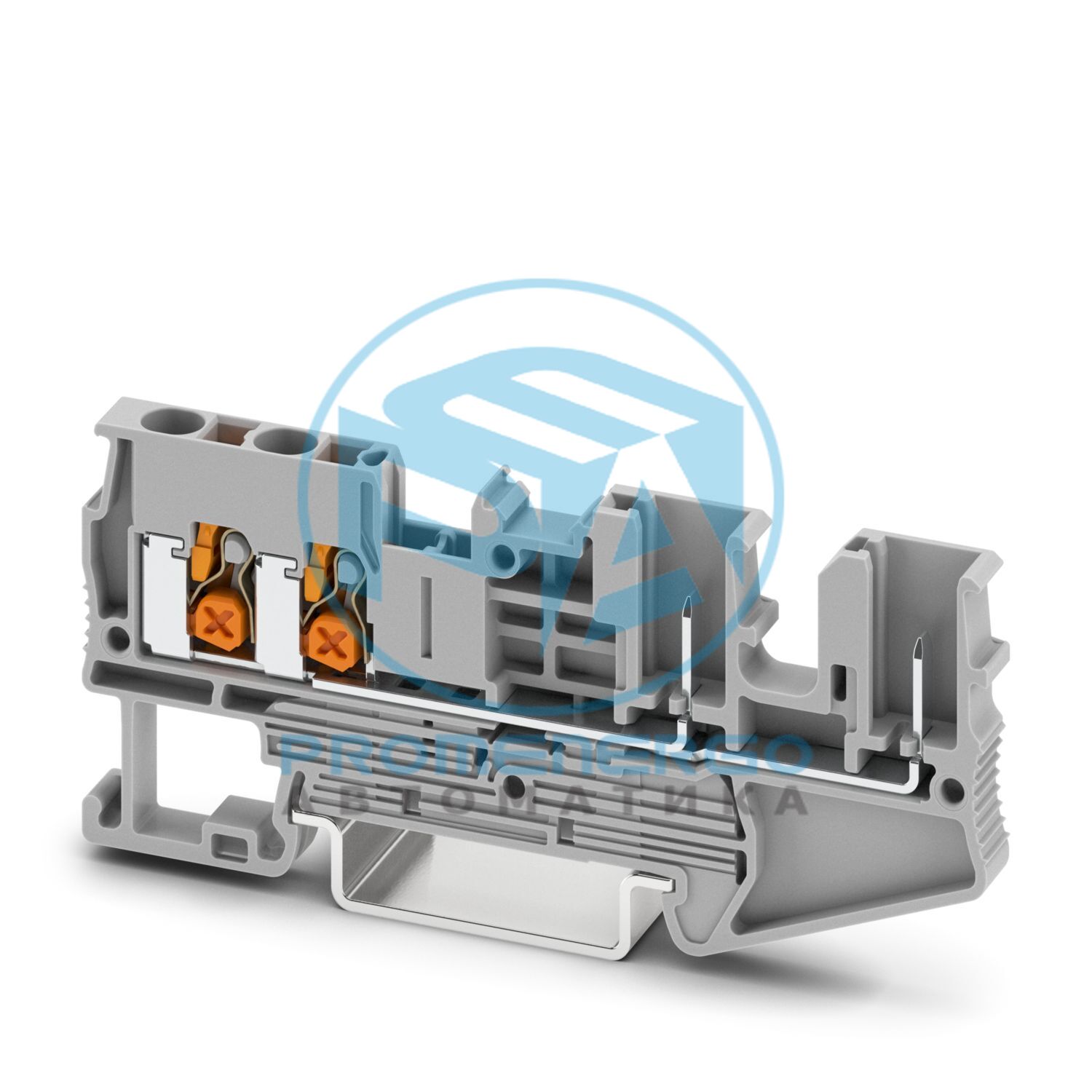

XT 2,5-QUATTRO/2P - Проходная клемма
Проходная клемма, ном. напряжение: 800 В, номинальный ток: 24 А, количество подключений: 4, количество позиций: 1, метод подключения: Push-X/втычное соединение, номинальное сечение: 2,5 мм 2 , сечение: 0,34 мм 2 - 4 мм 2 , тип монтажа: NS 35/7,5, NS 35/15, цвет: серый
Технические характеристики
| Общий | Макс. ток нагрузки не должен превышать суммарный ток всех подключенных проводников. Ток и напряжение определяются используемой вилкой. |
|---|
| Примечание | Ток и напряжение определяются используемой вилкой. |
|---|
| Тип продукта | Втычной клеммный блок |
|---|
| Семейство продуктов | ХТ |
|---|
| Область применения | Железнодорожная отрасль |
|---|
| Количество позиций | 1 |
|---|
| Количество соединений | 4 |
|---|
| Количество строк | 1 |
|---|
| Потенциалы | 1 |
|---|
| Категория перенапряжения | III |
|---|
| Степень загрязнения | 3 |
|---|
| Номинальное импульсное напряжение | 8 кВ |
|---|
| Максимальная рассеиваемая мощность для номинального состояния | 0,77 Вт |
|---|
| Количество соединений на уровень | 4 |
|---|
| Номинальное сечение | 2,5 мм2 |
|---|
| Номинальное сечение AWG | 14 |
|---|
| Способ подключения | Push-X/штекерное соединение |
|---|
| Длина зачистки | 10 мм... 12 мм |
|---|
| Внутренний цилиндрический калибр | А3 |
|---|
| Подключение в соотв. со стандартом | МЭК 61984 |
|---|
| Сечение проводника жесткое | 0,34 мм2 ... 4 мм2 |
|---|
| Сечение AWG | 22 ... 12 (преобразовано согласно IEC) |
|---|
| Сечение провода гибкое | 0,5 мм2 ... 4 мм2 |
|---|
| Сечение провода, гибкий [AWG] | 20 ... 12 (преобразовано согласно IEC) |
|---|
| Сечение проводника гибкое, сжатое ультразвуком | 0,34 мм2 ... 4 мм2 |
|---|
| Сечение провода, гибкий [AWG], сжатый ультразвуком | 20 ... 12 (преобразовано согласно IEC) |
|---|
| Гибкое сечение провода (наконечник без пластиковой втулки) | 0,25 мм2 ... 2,5 мм2 |
|---|
| Сечение гибкого провода (наконечник с пластиковой втулкой) | 0,25 мм2 ... 2,5 мм2 |
|---|
| Номинальное сечение | 2,5 мм2 |
|---|
| Номинальный ток | 24 А |
|---|
| Максимальный ток нагрузки | 24 А |
|---|
| Номинальное напряжение | 800 В |
|---|
| Ширина | 5,2 мм |
|---|
| Высота | 80,7 мм |
|---|
| Глубина | 35,3 мм |
|---|
| Глубина по НС 35/7,5 | 36,8 мм |
|---|
| Глубина по NS 35/15 | 44,3 мм |
|---|
| Цвет | серый (RAL 7042) |
|---|
| Класс воспламеняемости согласно UL 94. | В0 |
|---|
| Группа изоляционных материалов | я |
|---|
| Изоляционный материал | Пенсильвания |
|---|
| Применение статического изоляционного материала на холоде | -60 °С |
|---|
| Относительный температурный индекс изоляционного материала (электрика, UL 746 B) | 130 °С |
|---|
| Противопожарная защита рельсового транспорта (DIN EN 45545-2) R22 | HL 1 - HL 3 |
|---|
| Противопожарная защита рельсового транспорта (DIN EN 45545-2) R23 | HL 1 - HL 3 |
|---|
| Противопожарная защита рельсового транспорта (DIN EN 45545-2) R24 | HL 1 - HL 3 |
|---|
| Противопожарная защита рельсового транспорта (DIN EN 45545-2) R26 | HL 1 - HL 3 |
|---|
| Воспламеняемость поверхности NFPA 130 (ASTM E 162) | прошедший |
|---|
| Удельная оптическая плотность дыма NFPA 130 (ASTM E 662) | прошедший |
|---|
| Токсичность дымовых газов NFPA 130 (SMP 800C) | прошедший |
|---|
| Уставка испытательного напряжения | 9,8 кВ |
|---|
| Результат | Тест пройден |
|---|
| Кратковременно выдерживаемый ток 2,5 мм2 | 0,3 кА |
|---|
| Результат | Тест пройден |
|---|
| Уставка испытательного напряжения | 2 кВ |
|---|
| Результат | Тест пройден |
|---|
| Открытая боковая панель | Да |
|---|
| Результат | Тест пройден |
|---|
| Уставка испытательного усилия | 1 Н |
|---|
| Результат | Тест пройден |
|---|
| Время воздействия | 30 с |
|---|
| Результат | Тест пройден |
|---|
| Спецификация | ЕН 50155:2021-07 |
|---|
| Спектр | Испытание на длительный срок службы, категория 1, класс B, установка на кузове |
|---|
| Частота | от f 1 = 5 Гц до f 2 = 150 Гц |
|---|
| уровень РАС | 0,964 (м/с2)2/Гц |
|---|
| Ускорение | 5,72 м/с2 |
|---|
| Продолжительность теста на ось | 5 часов |
|---|
| Направления испытаний | Ось X, Y и Z |
|---|
| Результат | Тест пройден |
|---|
| Спецификация | ЕН 50155:2021-07 |
|---|
| Форма импульса | Полусинусоидальный |
|---|
| Ускорение | 50 м/с2 |
|---|
| Продолжительность шока | 30 мс |
|---|
| Количество ударов в каждом направлении | 3 |
|---|
| Направления испытаний | Ось X, Y и Z (поз. и отр.) |
|---|
| Результат | Тест пройден |
|---|
| Температура окружающей среды (рабочая) | -60 °C ... 100 °C (макс. диапазон рабочих температур, включая самонагрев, см. кривую снижения характеристик) |
|---|
| Температура окружающей среды (хранение/транспортировка) | -25 °С ... 60 °С (кратковременно, не более 24 ч, от -60 °С до +70 °С) |
|---|
| Температура окружающей среды (сборка) | -5 °С ... 70 °С |
|---|
| Температура окружающей среды (срабатывание) | -5 °С ... 70 °С |
|---|
| Допустимая влажность (эксплуатация) | 20 % ... 90 % |
|---|
| Допустимая влажность (хранение/транспортировка) | 30 % ... 70 % |
|---|
| Подключение в соотв. со стандартом | МЭК 61984 |
|---|
| Номер позиции | 1544643 |
|---|
| Упаковочная единица | 50 шт. |
|---|
| Минимальный объем заказа | 50 шт. |
|---|
| Ключ продаж | бакалавр |
|---|
| Ключ продукта | BE2541 |
|---|
| GTIN | 4067923017351 |
|---|
| Вес за штуку (включая упаковку) | 9,95 г |
|---|
| Вес за штуку (без упаковки) | 9,95 г |
|---|
| Номер таможенного тарифа | 85369010 |
|---|
| Страна происхождения | Китай |
|---|
| ЭКЛАСС-13.0 | 27250117 |
|---|
| ЭКЛАСС-15.0 | 27250117 |
|---|
| Соответствует требованиям ЕС RoHS к веществам | Да (Нет exemptions) |
|---|
| Экологичный период использования (EFUP) | EFUP-E Нет hazardous substances above the limits |
|---|
| Вещество-кандидат REACH (№ CAS) | Нет substance above 0.1 wt% |
|---|
