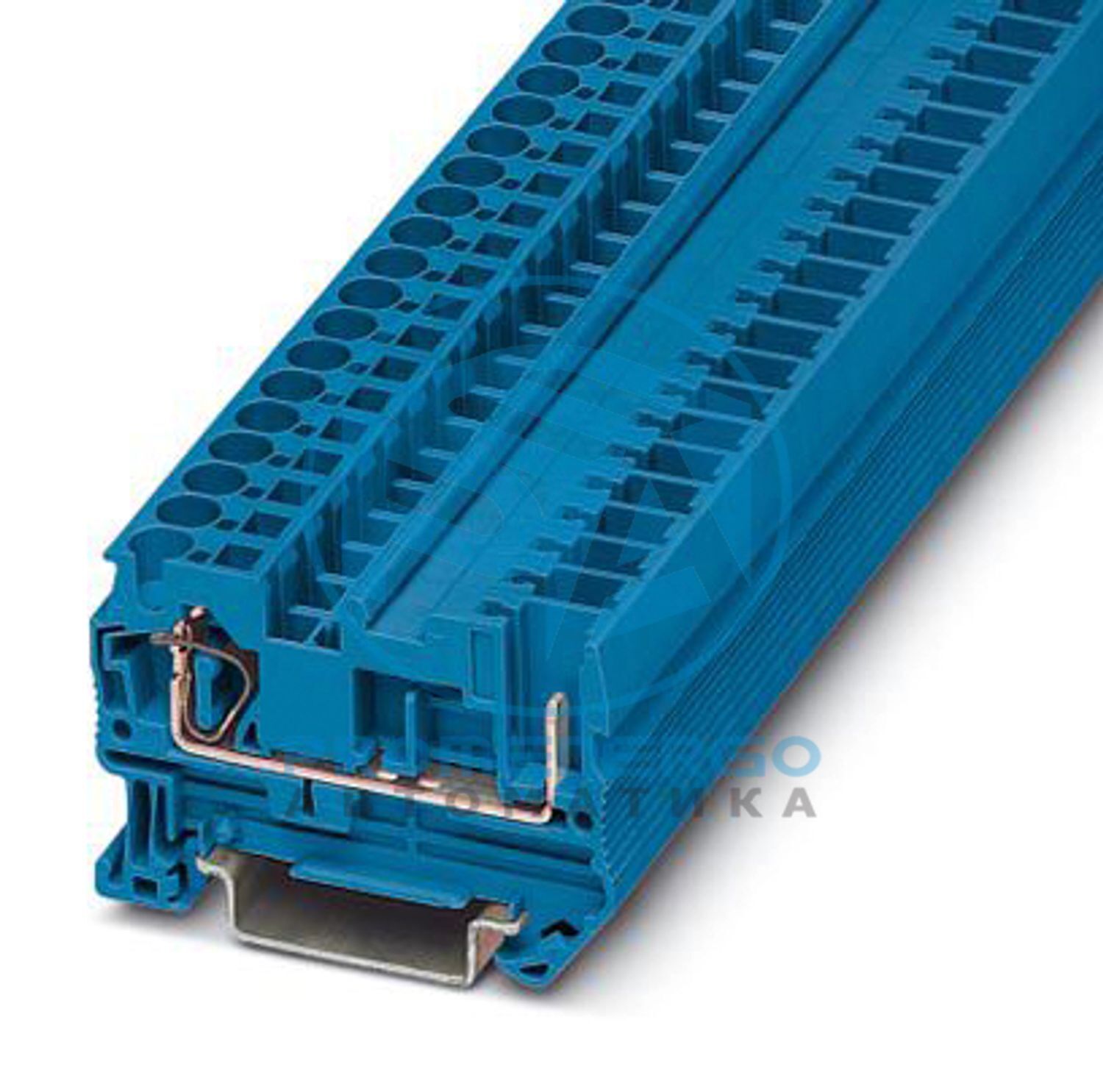

ST 4/ 1P BU - Проходная клемма
Проходная клемма, ном. напряжение: 800 В, номинальный ток: 32 А, количество подключений: 2, способ подключения: Пружинный зажим/штекерное соединение, номинальное сечение: 4 мм 2 , подключение 1-го уровня слева, сечение: 0,08 мм 2 - 6 мм 2 , подключение 1-го уровня справа, тип монтажа: NS 35/7,5, NS 35/15, цвет: синий
Технические характеристики
Общий Ток и напряжение определяются используемой вилкой.
Тип продукта Втычной клеммный блок Область применения Железнодорожная отрасль Количество соединений 2 Количество строк 1 Потенциалы 1 Категория перенапряжения III Степень загрязнения 3
Номинальное импульсное напряжение 6 кВ Максимальная рассеиваемая мощность для номинального состояния 1,02 Вт
Количество соединений на уровень 2 Номинальное сечение 4 мм2 Способ подключения Пружинное/разъемное соединение Длина зачистки 8 мм... 10 мм Внутренний цилиндрический калибр А3 Подключение в соотв. со стандартом МЭК 61984 Сечение проводника жесткое 0,08 мм2 ... 6 мм2 Сечение AWG 28 ... 10 (преобразовано согласно IEC) Сечение провода гибкое 0,08 мм2 ... 4 мм2 Сечение провода, гибкий [AWG] 28 ... 12 (преобразовано согласно IEC) Сечение проводника гибкое, сжатое ультразвуком 0,34 мм2 ... 6 мм2 Сечение провода, гибкий [AWG], сжатый ультразвуком 22 ... 10 (преобразовано согласно IEC) Гибкое сечение провода (наконечник без пластиковой втулки) 0,14 мм2 ... 4 мм2 Сечение гибкого провода (наконечник с пластиковой втулкой) 0,14 мм2 ... 4 мм2 2 гибких провода одинакового сечения, с наконечником TWIN и пластиковой втулкой 0,5 мм2 ... 1 мм2 Номинальное сечение 4 мм2 Номинальный ток 32 А (при поперечном сечении провода 6 мм2) Максимальный ток нагрузки 32 А (при поперечном сечении провода 6 мм2) Номинальное напряжение 800 В
Габаритный чертеж
Ширина 6,2 мм Ширина торцевой крышки 2,2 мм Высота 55,8 мм Глубина по НС 35/7,5 36,5 мм Глубина по NS 35/15 44 мм
Цвет синий (RAL 5015) Класс воспламеняемости согласно UL 94. В0 Группа изоляционных материалов я Изоляционный материал Пенсильвания Применение статического изоляционного материала на холоде -60 °С Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21)) 130 °С Относительный температурный индекс изоляционного материала (электрика, UL 746 B) 130 °С Противопожарная защита рельсового транспорта (DIN EN 45545-2) R22 HL 1 - HL 3 Противопожарная защита рельсового транспорта (DIN EN 45545-2) R23 HL 1 - HL 3 Противопожарная защита рельсового транспорта (DIN EN 45545-2) R24 HL 1 - HL 3 Противопожарная защита рельсового транспорта (DIN EN 45545-2) R26 HL 1 - HL 3 Калориметрическое тепловыделение NFPA 130 (ASTM E 1354) 28 МДж/кг Воспламеняемость поверхности NFPA 130 (ASTM E 162) прошедший Удельная оптическая плотность дыма NFPA 130 (ASTM E 662) прошедший Токсичность дымовых газов NFPA 130 (SMP 800C) прошедший
Открытая боковая панель Да
Температура окружающей среды (рабочая) -60 °C ... 100 °C (макс. диапазон рабочих температур, включая самонагрев, см. кривую снижения характеристик) Температура окружающей среды (хранение/транспортировка) -25 °С ... 60 °С (кратковременно, не более 24 ч, от -60 °С до +70 °С) Температура окружающей среды (сборка) -5 °С ... 70 °С Температура окружающей среды (срабатывание) -5 °С ... 70 °С Допустимая влажность (эксплуатация) 20 % ... 90 % Допустимая влажность (хранение/транспортировка) 30 % ... 70 %
Подключение в соотв. со стандартом МЭК 61984
Номер позиции 3042874 Упаковочная единица 50 шт. Минимальный объем заказа 50 шт. Ключ продаж бакалавр Ключ продукта BE2141 GTIN 4017918956219 Вес за штуку (включая упаковку) 7,83 г Вес за штуку (без упаковки) 7,83 г Номер таможенного тарифа 85369010 Страна происхождения ПЛ
ЭКЛАСС-13.0 27250117 ЭКЛАСС-15.0 27250117
Только гибкие проводники 800 В Только жесткие проводники 800 В
Соответствует требованиям ЕС RoHS к веществам Да (Нет exemptions) Экологичный период использования (EFUP) EFUP-E Нет hazardous substances above the limits Вещество-кандидат REACH (№ CAS) Нет substance above 0.1 wt% CO2e кг 0,044 кг CO2-экв.
