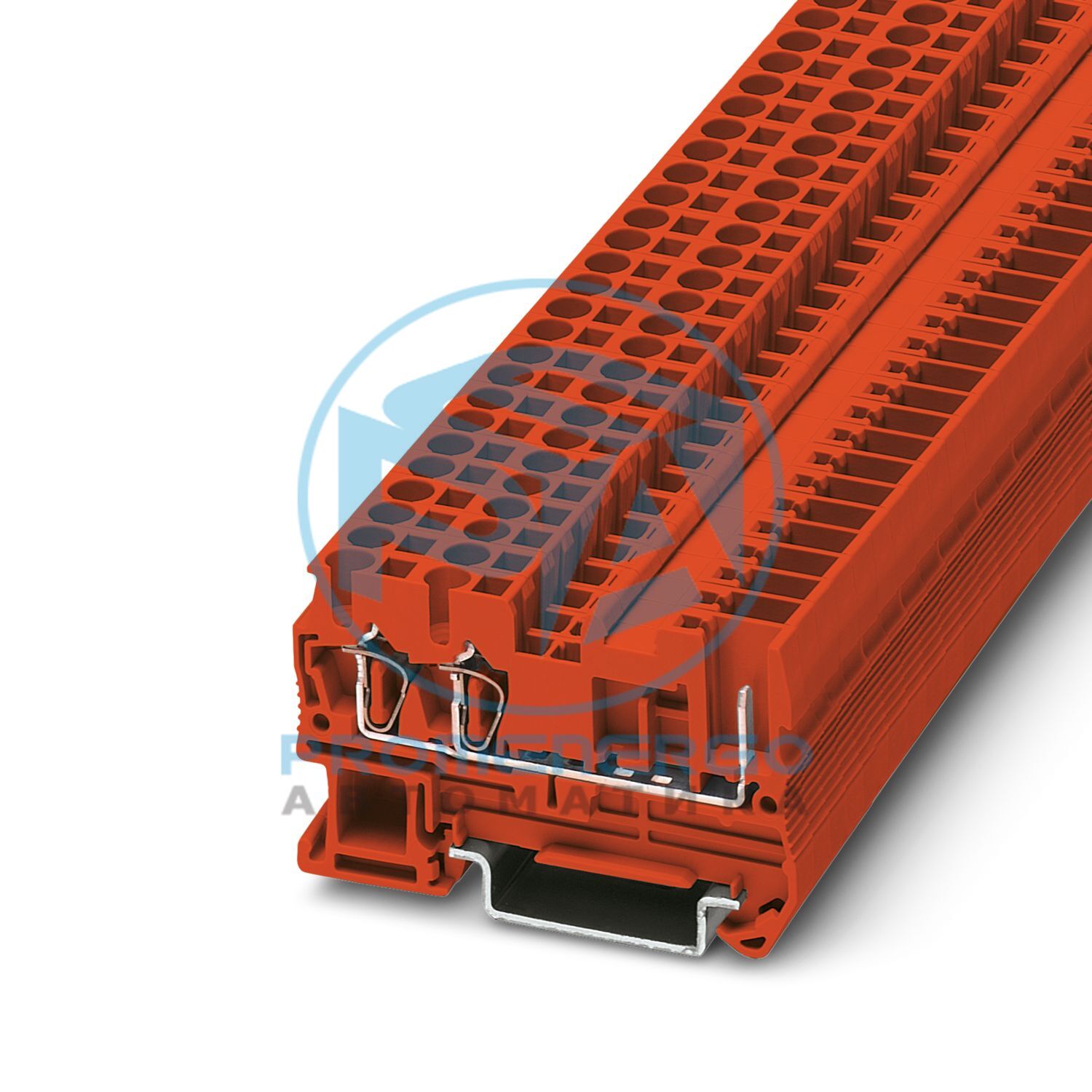

ST 2,5-TWIN/ 1P RD - Клемма проходная
Проходная клемма, ном. напряжение: 500 В, номинальный ток: 24 А, количество подключений: 3, количество позиций: 1, способ подключения: Пружинная клетка/штекерное соединение, номинальное сечение: 2,5 мм 2 , подключение 1-го уровня слева, сечение: 0,08 мм 2 - 4 мм 2 , подключение 1-го уровня справа, тип монтажа: NS 35/7,5, NS 35/15, цвет: красный
Технические характеристики
Общий Макс. ток нагрузки не должен превышать суммарный ток всех подключенных проводников. Ток и напряжение определяются используемой вилкой.
Тип продукта Втычной клеммный блок Количество позиций 1 Количество соединений 3 Количество строк 1 Потенциалы 1 Категория перенапряжения III Степень загрязнения 3
Номинальное импульсное напряжение 6 кВ Максимальная рассеиваемая мощность для номинального состояния 0,77 Вт
Количество соединений на уровень 3 Номинальное сечение 2,5 мм2 Способ подключения Пружинное/разъемное соединение Длина зачистки 8 мм... 10 мм Внутренний цилиндрический калибр А3 Подключение в соотв. со стандартом МЭК 61984 Сечение проводника жесткое 0,08 мм2 ... 4 мм2 Сечение AWG 28 ... 12 (преобразовано согласно IEC) Сечение провода гибкое 0,08 мм2 ... 2,5 мм2 Сечение провода, гибкий [AWG] 28 ... 14 (преобразовано согласно IEC) Сечение проводника гибкое, сжатое ультразвуком 0,34 мм2 ... 4 мм2 Сечение провода, гибкий [AWG], сжатый ультразвуком 22 ... 12 (преобразовано согласно IEC) Гибкое сечение провода (наконечник без пластиковой втулки) 0,14 мм2 ... 2,5 мм2 Сечение гибкого провода (наконечник с пластиковой втулкой) 0,14 мм2 ... 2,5 мм2 2 гибких провода одинакового сечения, с наконечником TWIN и пластиковой втулкой 0,5 мм2 Номинальное сечение 2,5 мм2 Номинальный ток 24 А Максимальный ток нагрузки 24 А (для сечения провода 4 мм2, кривая снижения характеристик) Номинальное напряжение 500 В
Габаритный чертеж
Ширина 5,2 мм Ширина торцевой крышки 2,2 мм Высота 60,5 мм Глубина по НС 35/7,5 36,5 мм Глубина по NS 35/15 44 мм
Цвет красный (RAL 3001) Класс воспламеняемости согласно UL 94. В0 Группа изоляционных материалов я Изоляционный материал Пенсильвания
Уставка испытательного напряжения 7,3 кВ Результат Тест пройден Кратковременно выдерживаемый ток 2,5 мм2 0,3 кА Результат Тест пройден Уставка испытательного напряжения 1,89 кВ Результат Тест пройден
Открытая боковая панель Да
DIN-рейка/фиксирующая опора Н.С. 35 Уставка испытательного усилия 1 Н Результат Тест пройден
Время воздействия 30 с Результат Тест пройден Спецификация DIN EN 50155 (VDE 0115-200):2008-03 Спектр Испытание на длительный срок службы, категория 1, класс B, установка на кузове Частота от f 1 = 5 Гц до f 2 = 150 Гц уровень РАС 0,964 (м/с2)2/Гц Ускорение 0,58 г Продолжительность теста на ось 5 часов Направления испытаний Ось X, Y и Z Результат Тест пройден Спецификация DIN EN 50155 (VDE 0115-200):2008-03 Форма импульса Полусинусоидальный Ускорение 5г Продолжительность шока 30 мс Количество ударов в каждом направлении 3 Направления испытаний Ось X, Y и Z (поз. и отр.) Результат Тест пройден Температура окружающей среды (рабочая) -60 °C ... 100 °C (макс. диапазон рабочих температур, включая самонагрев, см. кривую снижения характеристик) Температура окружающей среды (хранение/транспортировка) -25 °С ... 60 °С (кратковременно, не более 24 ч, от -60 °С до +70 °С) Температура окружающей среды (сборка) -5 °С ... 70 °С Температура окружающей среды (срабатывание) -5 °С ... 70 °С Допустимая влажность (эксплуатация) 20 % ... 90 % Допустимая влажность (хранение/транспортировка) 30 % ... 70 %
Подключение в соотв. со стандартом МЭК 61984
Номер позиции 3061237 Упаковочная единица 50 шт. Минимальный объем заказа 50 шт. Примечание Под заказ (возврату не подлежит). Ключ продаж бакалавр Ключ продукта BE2141 GTIN 4046356428224 Вес за штуку (включая упаковку) 7,414 г Вес за штуку (без упаковки) 7,414 г Номер таможенного тарифа 85369010 Страна происхождения DE
ЭКЛАСС-13.0 27250117 ЭКЛАСС-15.0 27250117
Только гибкие проводники 500 В Только жесткие проводники 500 В
Соответствует требованиям ЕС RoHS к веществам Да (Нет exemptions) Экологичный период использования (EFUP) EFUP-E Нет hazardous substances above the limits Вещество-кандидат REACH (№ CAS) Нет substance above 0.1 wt% CO2e кг 0,045 кг CO2-экв.
