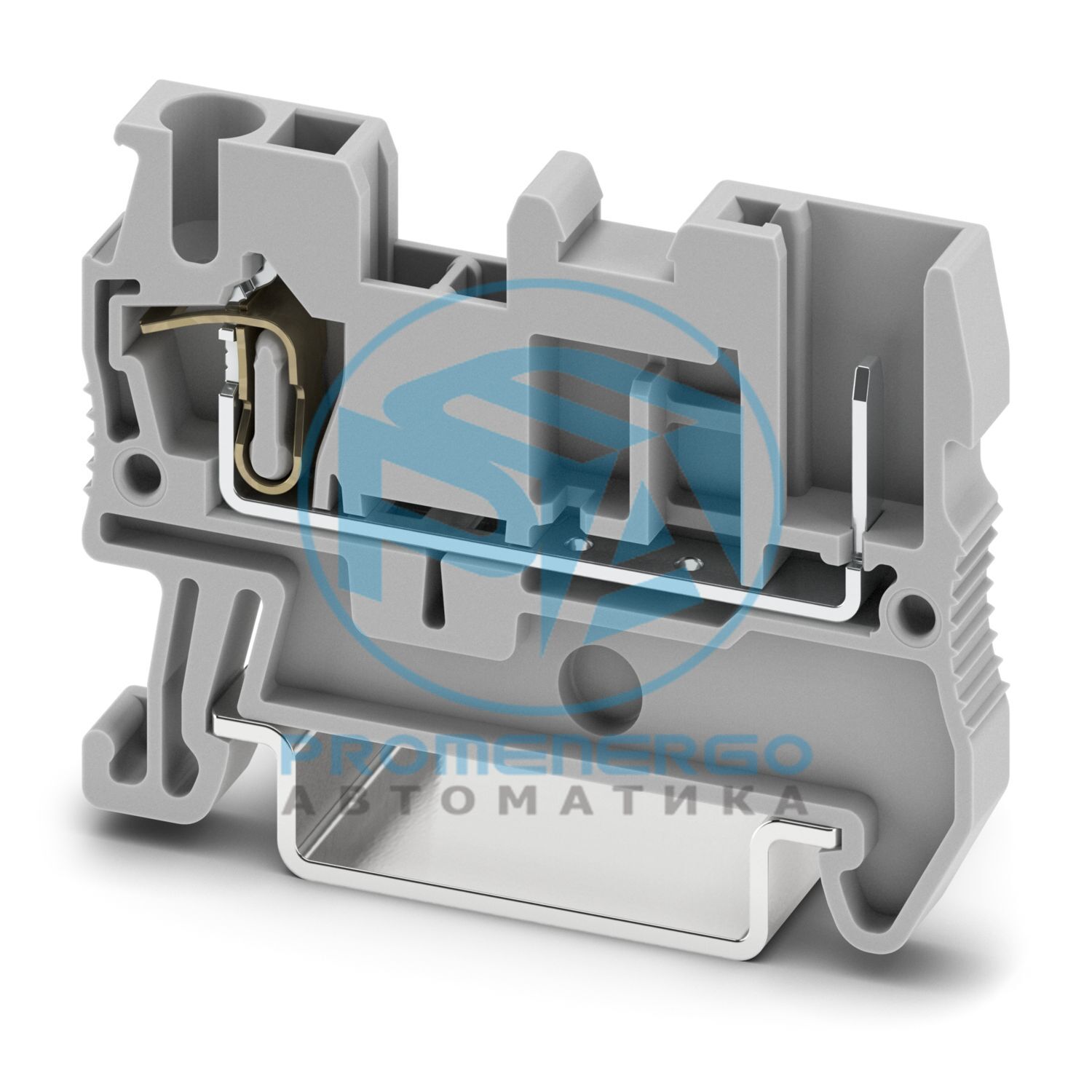

ST 2,5/ 1P - Проходная клемма
Проходная клемма, ном. напряжение: 500 В, номинальный ток: 24 А, количество подключений: 2, способ подключения: Пружинный зажим/штекерное соединение, номинальное сечение: 2,5 мм 2 , подключение 1-го уровня слева, сечение: 0,08 мм 2 - 4 мм 2 , подключение 1-го уровня справа, тип монтажа: NS 35/7,5, NS 35/15, цвет: серый
Технические характеристики
Общий Ток и напряжение определяются используемой вилкой.
Тип продукта Втычной клеммный блок Семейство продуктов СТ Область применения Железнодорожная отрасль Количество соединений 2 Количество строк 1 Потенциалы 1 Категория перенапряжения III Степень загрязнения 3
Номинальное импульсное напряжение 6 кВ Максимальная рассеиваемая мощность для номинального состояния 0,77 Вт
Количество соединений на уровень 2 Номинальное сечение 2,5 мм2 Способ подключения Пружинное/разъемное соединение Длина зачистки 8 мм... 10 мм Внутренний цилиндрический калибр А3 Подключение в соотв. со стандартом МЭК 61984 Сечение проводника жесткое 0,08 мм2 ... 4 мм2 Сечение AWG 28 ... 12 (преобразовано согласно IEC) Сечение провода гибкое 0,08 мм2 ... 2,5 мм2 Сечение провода, гибкий [AWG] 28 ... 14 (преобразовано согласно IEC) Сечение проводника гибкое, сжатое ультразвуком 0,34 мм2 ... 4 мм2 Сечение провода, гибкий [AWG], сжатый ультразвуком 22 ... 12 (преобразовано согласно IEC) Гибкое сечение провода (наконечник без пластиковой втулки) 0,14 мм2 ... 2,5 мм2 Сечение гибкого провода (наконечник с пластиковой втулкой) 0,14 мм2 ... 2,5 мм2 2 гибких провода одинакового сечения, с наконечником TWIN и пластиковой втулкой 0,5 мм2 Номинальное сечение 2,5 мм2 Номинальный ток 24 А (см. кривую снижения характеристик) Максимальный ток нагрузки 24 А (для сечения провода 4 мм2, кривая снижения характеристик) Номинальное напряжение 500 В
Габаритный чертеж
Ширина 5,2 мм Ширина торцевой крышки 2,2 мм Высота 48,5 мм Глубина по НС 35/7,5 36,5 мм Глубина по NS 35/15 44 мм
Цвет серый (RAL 7042) Класс воспламеняемости согласно UL 94. В0 Группа изоляционных материалов я Изоляционный материал Пенсильвания Применение статического изоляционного материала на холоде -60 °С Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21)) 125 °С Относительный температурный индекс изоляционного материала (электрика, UL 746 B) 130 °С Противопожарная защита рельсового транспорта (DIN EN 45545-2) R22 HL 1 - HL 3 Противопожарная защита рельсового транспорта (DIN EN 45545-2) R23 HL 1 - HL 3 Противопожарная защита рельсового транспорта (DIN EN 45545-2) R24 HL 1 - HL 3 Противопожарная защита рельсового транспорта (DIN EN 45545-2) R26 HL 1 - HL 3 Калориметрическое тепловыделение NFPA 130 (ASTM E 1354) 27,5 МДж/кг Воспламеняемость поверхности NFPA 130 (ASTM E 162) прошедший Удельная оптическая плотность дыма NFPA 130 (ASTM E 662) прошедший Токсичность дымовых газов NFPA 130 (SMP 800C) прошедший
Уставка испытательного напряжения 7,3 кВ Результат Тест пройден Кратковременно выдерживаемый ток 2,5 мм2 0,3 кА Кратковременно выдерживаемый ток 4 мм2 0,48 кА Результат Тест пройден Уставка испытательного напряжения 1,89 кВ Результат Тест пройден
Открытая боковая панель Да
DIN-рейка/фиксирующая опора Н.С. 35 Уставка испытательного усилия 1 Н Результат Тест пройден
Время воздействия 30 с Результат Тест пройден Спецификация DIN EN 50155 (VDE 0115-200):2008-03 Спектр Испытание на длительный срок службы, категория 1, класс B, установка на кузове Частота от f 1 = 5 Гц до f 2 = 150 Гц уровень РАС 0,964 (м/с2)2/Гц Ускорение 0,58 г Продолжительность теста на ось 5 часов Направления испытаний Ось X, Y и Z Результат Тест пройден Спецификация DIN EN 50155 (VDE 0115-200):2008-03 Форма импульса Полусинусоидальный Ускорение 5г Продолжительность шока 30 мс Количество ударов в каждом направлении 3 Направления испытаний Ось X, Y и Z (поз. и отр.) Результат Тест пройден Температура окружающей среды (рабочая) -60 °C ... 100 °C (макс. диапазон рабочих температур, включая самонагрев, см. кривую снижения характеристик) Температура окружающей среды (хранение/транспортировка) -25 °С ... 60 °С (кратковременно, не более 24 ч, от -60 °С до +70 °С) Температура окружающей среды (сборка) -5 °С ... 70 °С Температура окружающей среды (срабатывание) -5 °С ... 70 °С Допустимая влажность (эксплуатация) 20 % ... 90 % Допустимая влажность (хранение/транспортировка) 30 % ... 70 %
Подключение в соотв. со стандартом МЭК 61984
Номер позиции 3040012 Упаковочная единица 50 шт. Минимальный объем заказа 50 шт. Ключ продаж бакалавр Ключ продукта BE2141 GTIN 4017918832612 Вес за штуку (включая упаковку) 5,58 г Вес за штуку (без упаковки) 5045 г Номер таможенного тарифа 85369010 Страна происхождения DE
ЭКЛАСС-13.0 27250117 ЭКЛАСС-15.0 27250117
Только гибкие проводники 500 В Только жесткие проводники 500 В
Соответствует требованиям ЕС RoHS к веществам Да (Нет exemptions) Экологичный период использования (EFUP) EFUP-E Нет hazardous substances above the limits Вещество-кандидат REACH (№ CAS) Нет substance above 0.1 wt% CO2e кг 0,024 кг CO2-экв.
