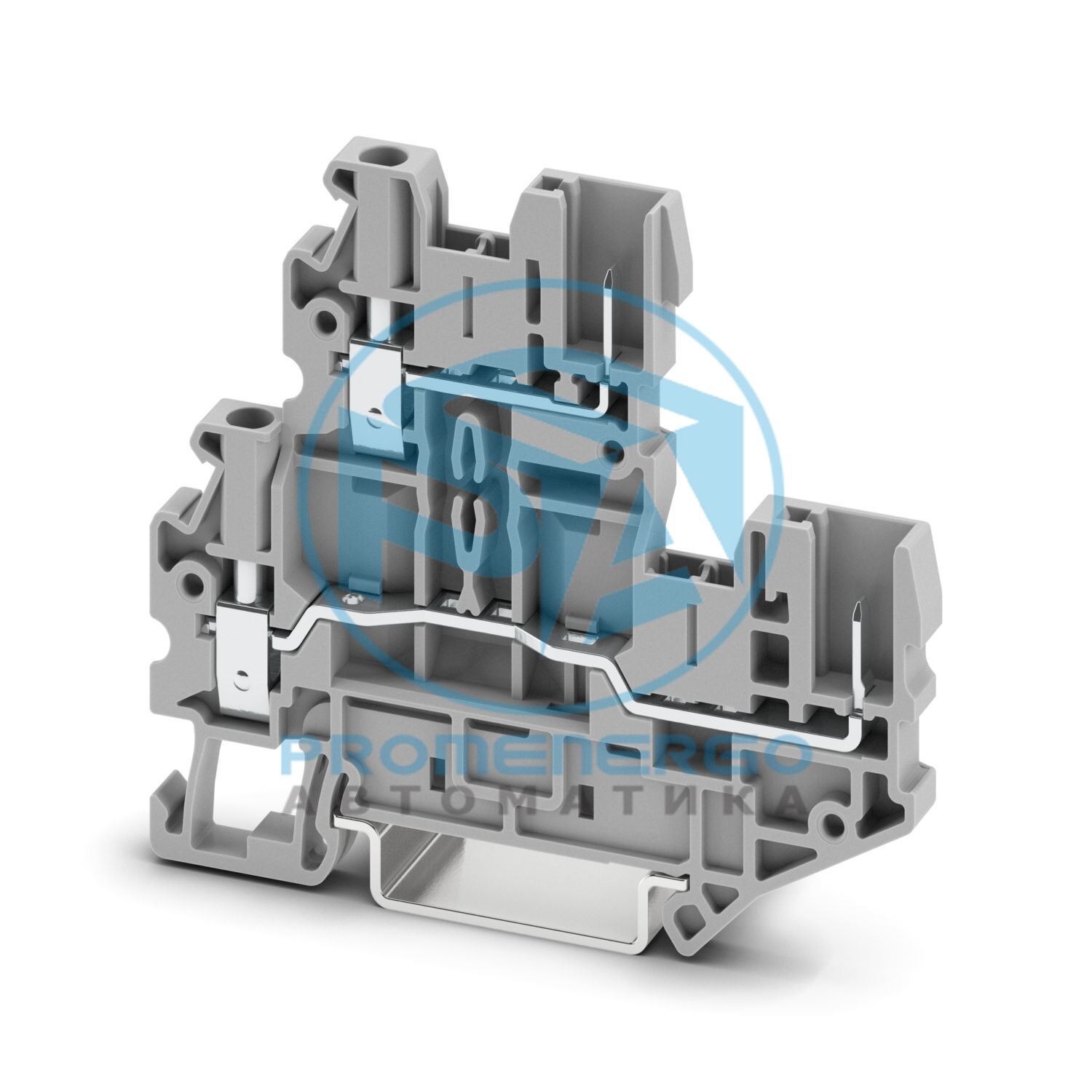

Двухуровневая клеммная колодка. Ток и напряжение определяются используемой вилкой., ном. напряжение: 500 В, номинальный ток: 24 А, способ подключения: винтовое/штекерное соединение, номинальное сечение: 2,5 мм 2 , сечение: 0,14 мм 2 - 4 мм 2 , тип монтажа: NS 35/7,5, NS 35/15, цвет: серый
Технические характеристики
Общий
Ток и напряжение определяются используемой вилкой.
Тип продукта
Втычной клеммный блок
Семейство продуктов
УТТБ
Количество соединений
4
Количество строк
2
Потенциалы
2
Категория перенапряжения
III
Степень загрязнения
3
Номинальное импульсное напряжение
6 кВ
Максимальная рассеиваемая мощность для номинального состояния
0,77 Вт
Количество соединений на уровень
2
Номинальное сечение
2,5 мм2
Способ подключения
Винтовое/штекерное соединение
Винтовая резьба
М3
Момент затяжки
0,5...0,6 Нм
Длина зачистки
9 мм
Внутренний цилиндрический калибр
А3
Подключение в соотв. со стандартом
МЭК 61984
Сечение проводника жесткое
0,14 мм2 ... 4 мм2
Сечение AWG
26 ... 12 (преобразовано согласно IEC)
Сечение провода гибкое
0,14 мм2 ... 4 мм2
Сечение провода, гибкий [AWG]
26 ... 12 (преобразовано согласно IEC)
Гибкое сечение провода (наконечник без пластиковой втулки)
0,14 мм2 ... 2,5 мм2
Сечение гибкого провода (наконечник с пластиковой втулкой)
0,14 мм2 ... 2,5 мм2
2 провода одинакового сечения, жесткие
0,14 мм2 ... 1,5 мм2
2 гибких провода одинакового сечения
0,14 мм2 ... 1,5 мм2
2 провода одинакового сечения, гибкие, с наконечником без пластиковой втулки
0,14 мм2 ... 1,5 мм2
2 гибких провода одинакового сечения, с наконечником TWIN и пластиковой втулкой
0,5 мм2 ... 1,5 мм2
Номинальное сечение
2,5 мм2
Номинальный ток
24 А
Максимальный ток нагрузки
24 А (при поперечном сечении провода 4 мм2)
Номинальное напряжение
500 В
Ширина
5,2 мм
Ширина торцевой крышки
2,2 мм
Высота
69,9 мм
Глубина
64,4 мм
Глубина по НС 35/7,5
65 мм
Глубина по NS 35/15
72,5 мм
Цвет
серый (RAL 7042)
Класс воспламеняемости согласно UL 94.
В0
Группа изоляционных материалов
я
Изоляционный материал
Пенсильвания
Применение статического изоляционного материала на холоде
-60 °С
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))
130 °С
Относительный температурный индекс изоляционного материала (электрика, UL 746 B)
130 °С
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R22
HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R23
HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R24
HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R26
HL 1 - HL 3
Калориметрическое тепловыделение NFPA 130 (ASTM E 1354)
28 МДж/кг
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
прошедший
Удельная оптическая плотность дыма NFPA 130 (ASTM E 662)
прошедший
Токсичность дымовых газов NFPA 130 (SMP 800C)
прошедший
Уставка испытательного напряжения
7,3 кВ
Результат
Тест пройден
Кратковременно выдерживаемый ток 2,5 мм2
0,3 кА
Результат
Тест пройден
Уставка испытательного напряжения
1,89 кВ
Результат
Тест пройден
Открытая боковая панель
Да
DIN-рейка/фиксирующая опора
Н.С. 35
Уставка испытательного усилия
1 Н
Результат
Тест пройден
Циклы установки/извлечения
100
Время воздействия
30 с
Результат
Тест пройден
Спецификация
DIN EN 50155 (VDE 0115-200):2018-05
Спектр
Испытание на длительный срок службы, категория 1, класс B, установка на кузове
Частота
от f 1 = 5 Гц до f 2 = 150 Гц
уровень РАС
0,964 (м/с2)2/Гц
Ускорение
0,58 г
Продолжительность теста на ось
5 часов
Направления испытаний
Ось X, Y и Z
Результат
Тест пройден
Спецификация
DIN EN 50155 (VDE 0115-200):2018-05
Форма импульса
Полусинусоидальный
Ускорение
5г
Продолжительность шока
30 мс
Количество ударов в каждом направлении
3
Направления испытаний
Ось X, Y и Z (поз. и отр.)
Результат
Тест пройден
Температура окружающей среды (рабочая)
-60 °C ... 100 °C (макс. диапазон рабочих температур, включая самонагрев, см. кривую снижения характеристик)
Температура окружающей среды (хранение/транспортировка)
-25 °С ... 60 °С (кратковременно, не более 24 ч, от -60 °С до +70 °С)
Температура окружающей среды (сборка)
-5 °С ... 70 °С
Температура окружающей среды (срабатывание)
-5 °С ... 70 °С
Допустимая влажность (эксплуатация)
20 % ... 90 %
Допустимая влажность (хранение/транспортировка)
30 % ... 70 %
Подключение в соотв. со стандартом
МЭК 61984
Тип крепления
НС 35/7,5
Номер позиции
3060351
Упаковочная единица
50 шт.
Минимальный объем заказа
50 шт.
Ключ продаж
бакалавр
Ключ продукта
BE1141
GTIN
4046356132213
Вес за штуку (включая упаковку)
14 808 г
Вес за штуку (без упаковки)
14 369 г
Номер таможенного тарифа
85369010
Страна происхождения
ПЛ
ЭКЛАСС-13.0
27250117
ЭКЛАСС-15.0
27250117
ЭТИМ 10.0
EC000897
СПСК 21.0
39121400
Многопроводное соединение
300 В
Многопроводное соединение
300 В
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
6(с)
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
