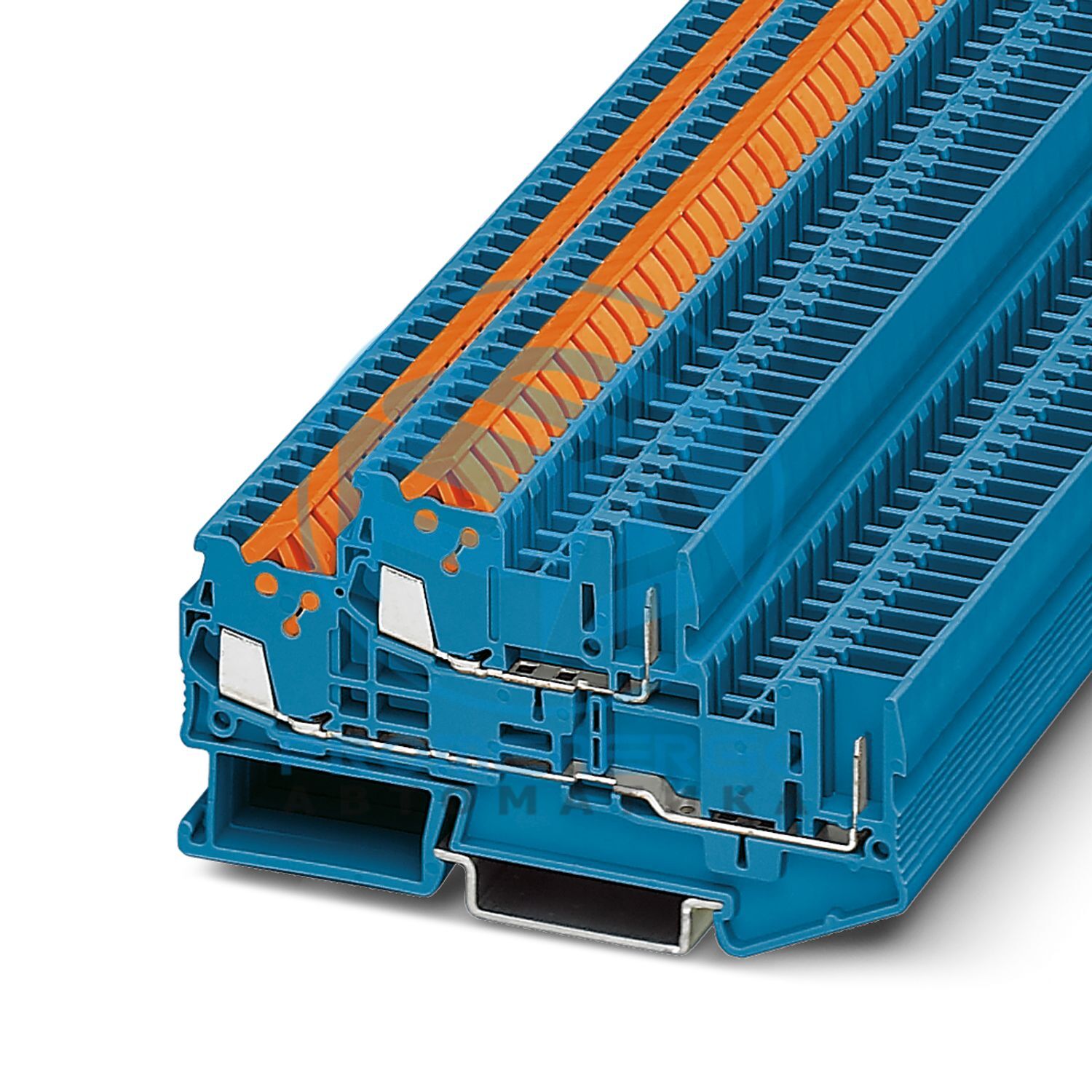

QTTCB 1,5/ 2P BU - Клеммная колодка двухъярусная
Клеммник двухуровневый, ном. напряжение: 500 В, номинальный ток: 17,5 А, способ подключения: Быстрое/штекерное соединение, номинальное сечение: 1,5 мм 2 , сечение: 0,25 мм 2 - 1,5 мм 2 , монтаж: NS 35/7,5, NS 35/15, цвет: синий
Технические характеристики
| Общий | Ток и напряжение определяются используемой вилкой. |
|---|
| Примечание | В подключенном состоянии решающее значение имеют наиболее неблагоприятные пути всего штекерного соединения. |
|---|
| Тип продукта | Втычной клеммный блок |
|---|
| Количество соединений | 4 |
|---|
| Количество строк | 2 |
|---|
| Потенциалы | 2 |
|---|
| Категория перенапряжения | III |
|---|
| Степень загрязнения | 3 |
|---|
| Номинальное импульсное напряжение | 6 кВ |
|---|
| Максимальная рассеиваемая мощность для номинального состояния | 0,56 Вт |
|---|
| Количество соединений на уровень | 2 |
|---|
| Номинальное сечение | 1,5 мм2 |
|---|
| Способ подключения | Быстрое/подключаемое соединение |
|---|
| Материал изоляции проводов | ПВХ/ПЭ |
|---|
| Внутренний цилиндрический калибр | А3 |
|---|
| Подключение в соотв. со стандартом | МЭК 61984 |
|---|
| Сечение проводника жесткое | 0,25 мм2 ... 1,5 мм2 |
|---|
| Сечение AWG | 24 ... 16 (преобразовано согласно IEC) |
|---|
| Сечение провода гибкое | 0,25 мм2 ... 1,5 мм2 |
|---|
| Сечение провода, гибкий [AWG] | 24 ... 16 (преобразовано согласно IEC) |
|---|
| Сечение гибкого провода (наконечник с пластиковой втулкой) | 0,25 мм2 ... 1,5 мм2 |
|---|
| Сечение проводников датчика | 0,25 мм2 ... 0,34 мм2 |
|---|
| Номинальное сечение | 1,5 мм2 |
|---|
| Номинальный ток | 17,5 А |
|---|
| Максимальный ток нагрузки | 17,5 А (при поперечном сечении провода 1,5 мм2) |
|---|
| Номинальное напряжение | 500 В |
|---|
| Ширина | 5,2 мм |
|---|
| Ширина торцевой крышки | 2,2 мм |
|---|
| Высота | 87,8 мм |
|---|
| Глубина по НС 35/7,5 | 49,9 мм |
|---|
| Глубина по NS 35/15 | 57,4 мм |
|---|
| Цвет | синий (RAL 5015) |
|---|
| Класс воспламеняемости согласно UL 94. | В0 |
|---|
| Группа изоляционных материалов | я |
|---|
| Изоляционный материал | Пенсильвания |
|---|
| Применение статического изоляционного материала на холоде | -60 °С |
|---|
| Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21)) | 130 °С |
|---|
| Относительный температурный индекс изоляционного материала (электрика, UL 746 B) | 125 °С |
|---|
| Противопожарная защита рельсового транспорта (DIN EN 45545-2) R22 | HL 1 - HL 3 |
|---|
| Противопожарная защита рельсового транспорта (DIN EN 45545-2) R23 | HL 1 - HL 3 |
|---|
| Противопожарная защита рельсового транспорта (DIN EN 45545-2) R24 | HL 1 - HL 3 |
|---|
| Противопожарная защита рельсового транспорта (DIN EN 45545-2) R26 | HL 1 - HL 3 |
|---|
| Калориметрическое тепловыделение NFPA 130 (ASTM E 1354) | 28 МДж/кг |
|---|
| Воспламеняемость поверхности NFPA 130 (ASTM E 162) | прошедший |
|---|
| Удельная оптическая плотность дыма NFPA 130 (ASTM E 662) | прошедший |
|---|
| Токсичность дымовых газов NFPA 130 (SMP 800C) | прошедший |
|---|
| Диаметр проволоки вкл. изоляция | 3 мм |
|---|
| Результат | Тест пройден |
|---|
| Кратковременно выдерживаемый ток 1,5 мм2 | 0,18 кА |
|---|
| Результат | Тест пройден |
|---|
| Уставка испытательного напряжения | 1,89 кВ |
|---|
| Результат | Тест пройден |
|---|
| Открытая боковая панель | Да |
|---|
| Циклы установки/извлечения | 100 |
|---|
| Время воздействия | 30 с |
|---|
| Результат | Тест пройден |
|---|
| Спецификация | DIN EN 50155 (VDE 0115-200):2018-05 |
|---|
| Спектр | Испытание на длительный срок службы, категория 1, класс B, установка на кузове |
|---|
| Частота | от f 1 = 5 Гц до f 2 = 150 Гц |
|---|
| уровень РАС | 0,964 (м/с2)2/Гц |
|---|
| Ускорение | 0,58 г |
|---|
| Продолжительность теста на ось | 5 часов |
|---|
| Направления испытаний | Ось X, Y и Z |
|---|
| Результат | Тест пройден |
|---|
| Форма импульса | Полусинусоидальный |
|---|
| Ускорение | 5г |
|---|
| Продолжительность шока | 30 мс |
|---|
| Количество ударов в каждом направлении | 3 |
|---|
| Направления испытаний | Ось X, Y и Z (поз. и отр.) |
|---|
| Результат | Тест пройден |
|---|
| Температура окружающей среды (рабочая) | -60 °C ... 100 °C (макс. диапазон рабочих температур, включая самонагрев, см. кривую снижения характеристик) |
|---|
| Температура окружающей среды (хранение/транспортировка) | -25 °С ... 60 °С (кратковременно, не более 24 ч, от -60 °С до +70 °С) |
|---|
| Температура окружающей среды (сборка) | -5 °С ... 70 °С |
|---|
| Температура окружающей среды (срабатывание) | -5 °С ... 70 °С |
|---|
| Допустимая влажность (эксплуатация) | 20 % ... 90 % |
|---|
| Допустимая влажность (хранение/транспортировка) | 30 % ... 70 % |
|---|
| Подключение в соотв. со стандартом | МЭК 61984 |
|---|
| Номер позиции | 3050206 |
|---|
| Упаковочная единица | 50 шт. |
|---|
| Минимальный объем заказа | 50 шт. |
|---|
| Ключ продаж | бакалавр |
|---|
| Ключ продукта | BE3141 |
|---|
| GTIN | 4017918975852 |
|---|
| Вес за штуку (включая упаковку) | 13,84 г |
|---|
| Вес за штуку (без упаковки) | 13,84 г |
|---|
| Номер таможенного тарифа | 85369010 |
|---|
| Страна происхождения | Китай |
|---|
| ЭКЛАСС-13.0 | 27250117 |
|---|
| ЭКЛАСС-15.0 | 27250117 |
|---|
| Соответствует требованиям ЕС RoHS к веществам | Да (Нет exemptions) |
|---|
| Экологичный период использования (EFUP) | EFUP-E Нет hazardous substances above the limits |
|---|
| Вещество-кандидат REACH (№ CAS) | Нет substance above 0.1 wt% |
|---|
| CO2e кг | 0,074 кг CO2-экв. |
|---|
